Boîte de distribution série BE

La boîte de distribution personnalisée de la série BE de Chine XUCKY Electric est classée en trois types en fonction du matériau de base et du matériau de couverture pour répondre aux différents besoins du marché. La conception prend pleinement en compte les besoins de l'installateur et améliore considérablement la commodité, la flexibilité et la sécurité du produit. Avec des fonctions complètes, une apparence simple et une forme nouvelle, il peut être largement utilisé dans les immeubles de grande hauteur, les maisons, les gares, les ports, les aéroports, les hôpitaux, les théâtres, les grandes zones commerciales, les entreprises industrielles et minières et d'autres lieux.

envoyer une demande

Description du produit

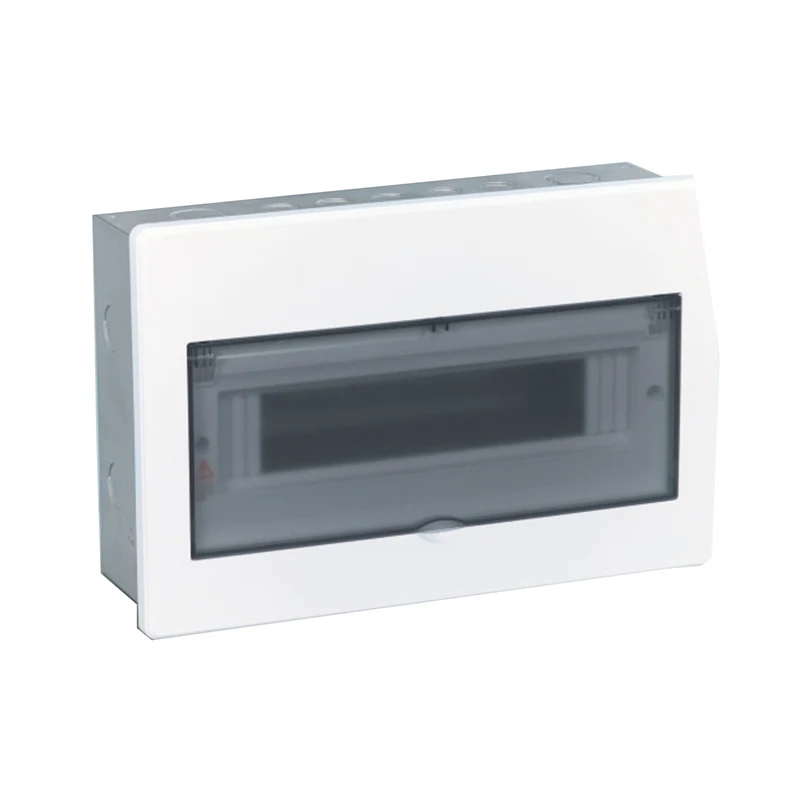

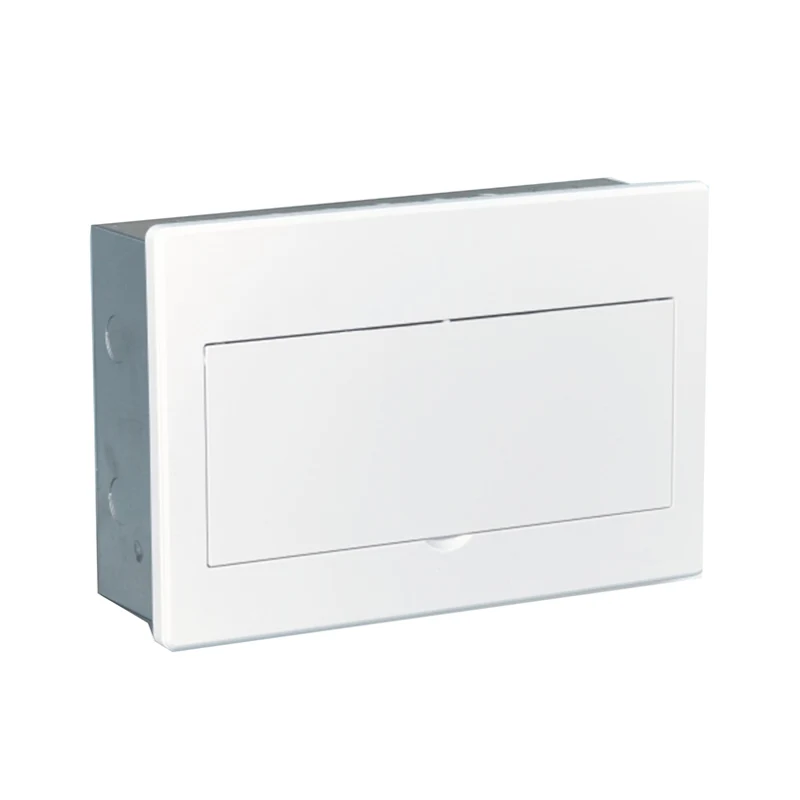

La couverture est à double courbure et conçue avec un aspect rosé, simple et élégant.

Spécification technique du boîtier de distribution de la série BE

Série de produits : boîtier de distribution à montage intégré/boîte de distribution à montage en surface

Voies : 4 voies, 7 voies, 10 voies, 12 voies, 14 voies, 16 voies, 18 voies, 20 voies, 24 voies (montage intégré), 28 voies, 40 voies

Produits :

1. montage intégré

BEP-A 104, BEP-A 107, BEP-A 110, BEP-A 112. BEP-A 114, BEP-A 116, BEP-A 118, BEP-A 120, BEP-A124, BEP-A228, BEP- A240

2. montage en surface

BEP-M 104, BEP-M 107, BEP-M 110, BEP-M 112, BEP-M 114, BEP-M116, BEP-M 118, BEP-M 120, BEP-M 228, BEP-M 240

Matériau de base du boîtier : tôle laminée à froid de haute qualité, revêtement en poudre électrostatique

Dimensions du boîtier de montage intégré à une rangée (largeur * hauteur) : (4 voies) 143 x 75 mm, (7 voies à 20 voies) 192 x 75 mm, (24 voies) 230 x 90 mm.

Matériau du couvercle : ABS de haute qualité pour le fond du couvercle et la porte mobile blanche, PC de haute qualité pour la porte mobile transparente,

Installation du couvercle : fixé avec vis

Installation du boîtier : 1. montage intégré ; 2. Montage en surface

Taille du chemin : 18 mm (largeur standard)

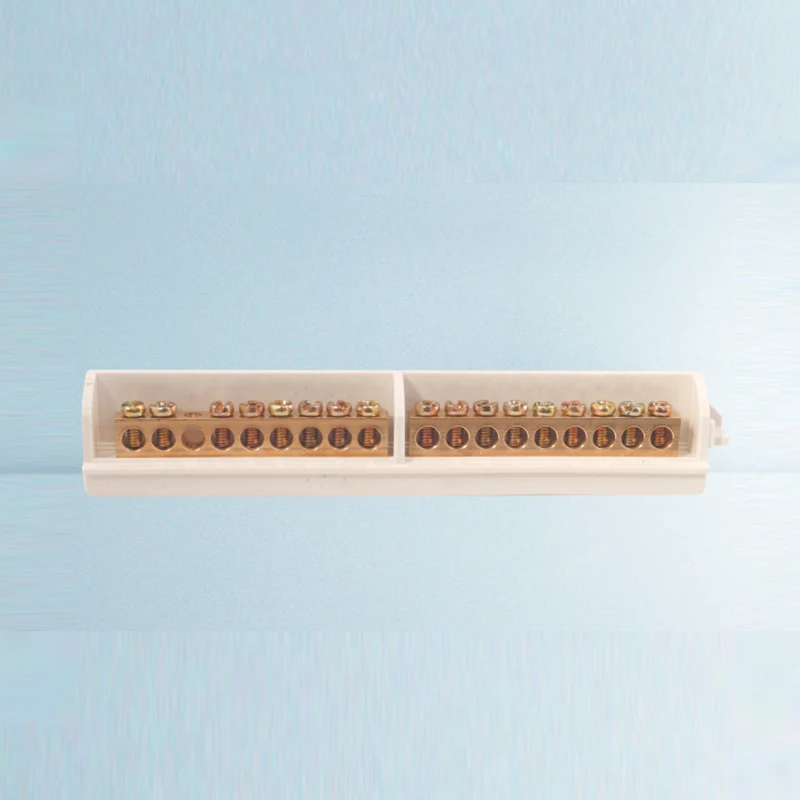

Dimension de la section transversale du terminal : ①4~20 voies 6 x 10 mm ; ②24 ~ 40 voies 6,4 x 12 mm

Tension nominale (V) : ~ AC400 V (± 20 %) 50 ~ 60 Hz.

Courant nominal/Max. Entrée de courant : ①55A (4 ~ 20 voies) 6 x 10 mm ; ②63A (24 ~ 40 voies) 6,4 x 12 mm

Norme de produit : GB17466.1-2008, GB17466.24-2008

Indice de protection : IP40

Informations d'emballage de la boîte de distribution de la série BE

Spécification et description		Photo	Carton LLH（cm)	(PCS/CTN)
Boîte de distribution
BE-M104	Montage en saillie		505×190×360	10
BE-M107			520×245×465	10
BE-M110			520×300×465	10
BE-M112			520×335×465	10
BE-M114			520×235×375	5
BE-M116			520×235×415	5
BE-M118			520×235×450	5
BE-M120			520×235×485	5
BE-M228			445×165×410	1
BE-M240			445×165×520	1
BEP(2013)-A 104	Montage intégré		505190360	10
BEP(2013)-A 107			520245465	10
BEP(2013)-A 110			520300465	10
BEP(2013)-A 112			520335465	10
BEP(2013)-A 114			520235375	5
BEP(2013)-A 116			520235415	5
BEP(2013)-A 118			520235450	5
BEP(2013)-A 120			520235485	5
BEP(2013)-A 124			600275565	5
BEP(2013)-A 228			485165410	1
BEP(2013)-A 240			485165520	1

Série BE


Couverture	Base de la boîte

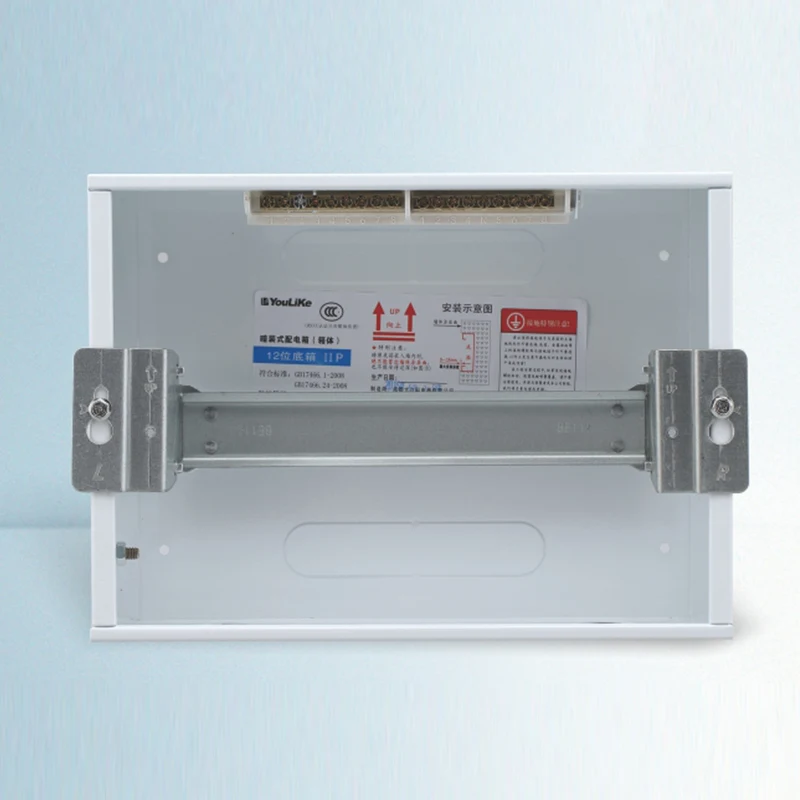

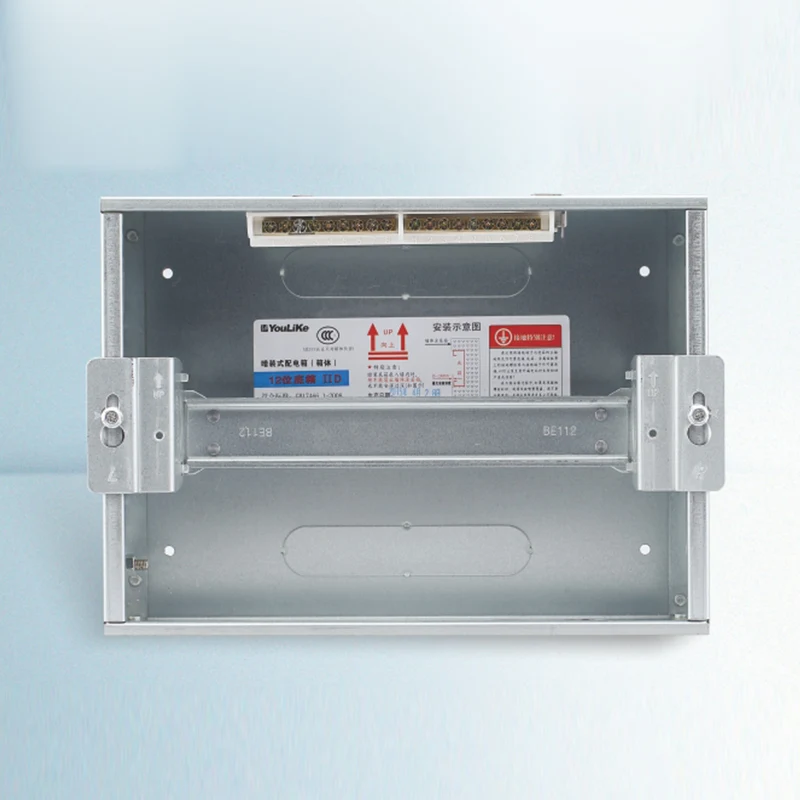

La base du boîtier de montage en surface est constituée de plaques laminées à froid de haute qualité, d'une épaisseur de 1,0 mm pour une rangée et de 1,2 mm pour deux rangées. La base du boîtier de montage intégré est constituée de plaques laminées à froid de haute qualité, de 0,8 mm pour une rangée et de 1,0 mm pour deux rangées. La surface de la plaque est revêtue de poudre électrostatique et la tolérance est entièrement conforme aux exigences de tolérance PT.A dans GB/t 708-2006.
