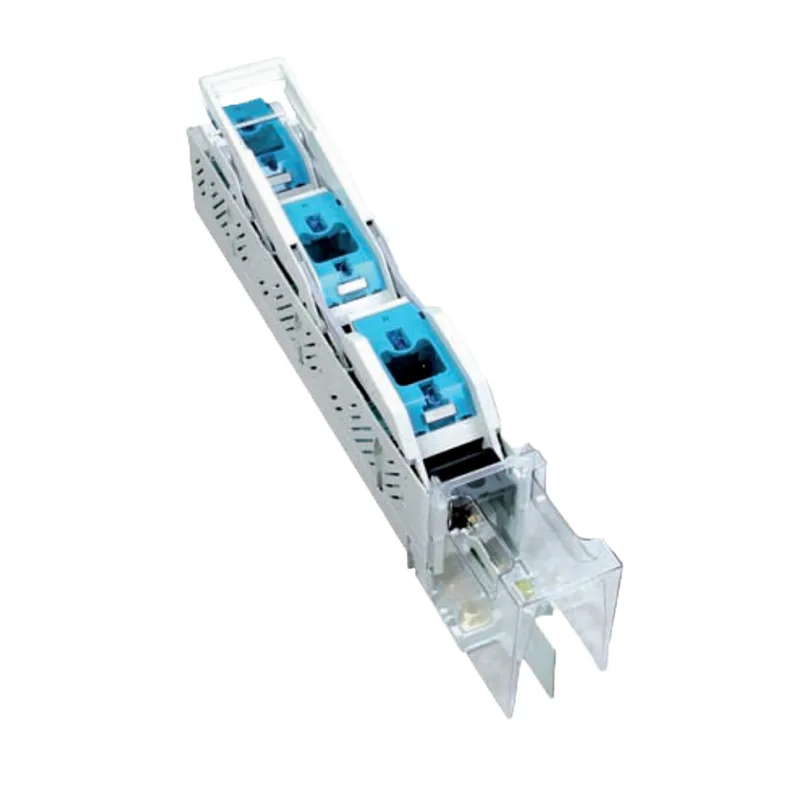

Bienvenue chez le fonctionnaireXUCKYcatégorie pour les interrupteurs-sectionneurs à fusibles. Ce composant polyvalent et essentiel est conçu pour remplir trois fonctions essentielles dans les systèmes de distribution électrique basse tension : une commutation de charge fiable, une isolation sûre des circuits et une protection robuste contre les défauts. XUCKY combine ces fonctionnalités en un seul appareil compact et hautement fiable, garantissant la sécurité opérationnelle et l'intégrité du système pour une large gamme d'applications.
Un interrupteur-sectionneur à fusible (FSD) est un appareil électrique composite qui intègre les fonctions d'un interrupteur de charge, d'un sectionneur (isolateur) et d'un fusible. Il est conçu pour :
1. Établir et couper les courants de charge dans des conditions de fonctionnement normales.
2. Assurer une isolation sûre en créant une coupure visible dans le circuit pour la maintenance, garantissant ainsi le respect des normes de sécurité.
3. Interrompez les courants de court-circuit rapidement et en toute sécurité grâce à ses fusibles intégrés à haut pouvoir de coupure (HBC).
Cette combinaison élimine le besoin de composants séparés, économisant ainsi de l'espace dans les tableaux de distribution et améliorant la fiabilité globale du système.
L'opérateur utilise une poignée clairement marquée pour ouvrir ou fermer manuellement les contacts.
Clôture:Le mécanisme de la poignée déplace les contacts principaux pour connecter le circuit, permettant au courant normal de circuler à travers le chemin du commutateur et le fusible en série.
Ouverture:Déplacer la poignée vers la position « OFF » ouvre mécaniquement les contacts, interrompant en toute sécurité le courant de charge et fournissant une isolation visible.
En position ouverte, le dispositif assure un entrefer garanti entre les contacts. Cette isolation visible est une caractéristique de sécurité essentielle, garantissant que le circuit en aval est hors tension pour une maintenance et un entretien en toute sécurité, dans le respect des procédures de verrouillage/étiquetage (LOTO).
Dans des conditions normales, le courant circule sans entrave à travers l'élément fusible.
Conditions de surcharge :Lors d'une surcharge prolongée, l'élément fusible chauffe et fond après un temps prédéterminé, coupant ainsi le circuit.
Conditions de court-circuit :En cas de défaut de court-circuit de grande ampleur, l'élément fusible se vaporise presque instantanément, éliminant de manière sûre et efficace le courant de défaut avant qu'il ne puisse endommager les câbles, l'équipement ou le tableau lui-même.
Les interrupteurs-sectionneurs à fusible XUCKY sont des composants fondamentaux dans les réseaux de distribution électrique :
1. Interrupteur-sectionneur principal d'arrivée :Servir de principal point d'isolation et de protection pour les tableaux de distribution (DB) résidentiels, commerciaux et industriels.
2. Protection des circuits moteur :Fournit une isolation et une protection contre les courts-circuits pour les branches individuelles du moteur, souvent en combinaison avec un relais de surcharge et un contacteur dédiés.
3. Commutation et protection des batteries de condensateurs :Utilisé pour commuter et protéger les batteries de condensateurs de correction du facteur de puissance.
4. Protection des alimentations et des sous-circuits :Isolement et protection des circuits individuels dans les panneaux de commande industriels (ICP), les centres de contrôle des moteurs (MCC) et les panneaux de distribution.
5. Générateurs et systèmes UPS :Agissant comme point de transfert manuel ou point d’isolement pour les systèmes d’alimentation de secours.
6. Machines industrielles :Fournir un point d’isolement local et sûr pour les machines lourdes et les équipements de production.
