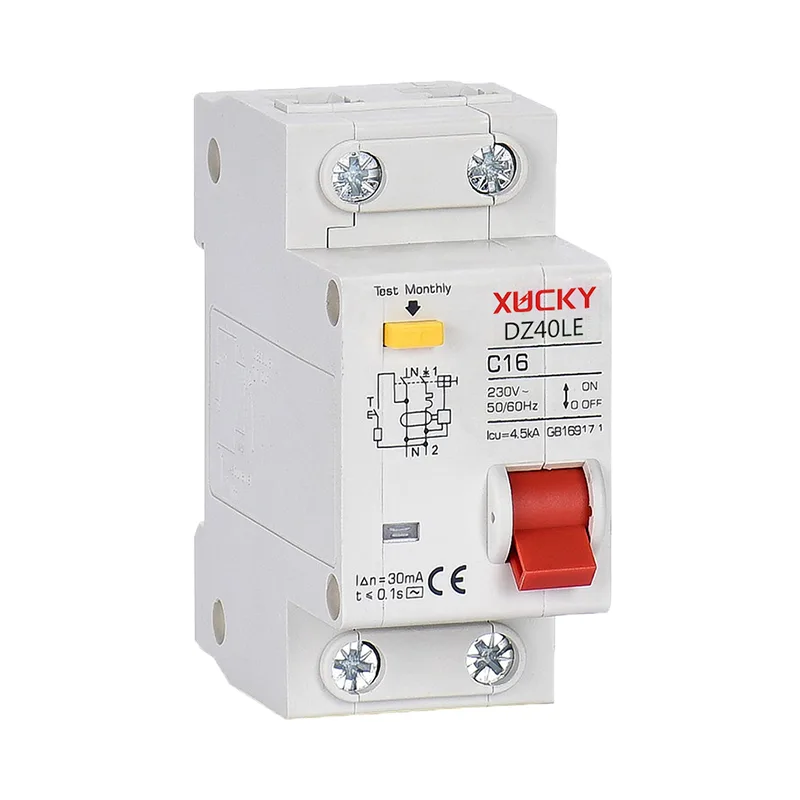

Dz40le rcbo

Champ d'application

DZ40LE Circuit de courant résiduel se sont améliorés par Xucky, la carte de circuit imprimé interne adopte le circuit intégré, les performances sont plus supérieures et fiables! DZ40LE RCBO (DPN VIGI) (ligne de phase + ligne neutre + fuite + sur tension) convient au circuit résidentiel monophasé de 50Hz / 60Hz, une tension nominale de 230V, du courant nominal de 63A, pour protéger les fuites et protéger la surcharge et les courts-circuits civils.

Le DZ40LE RCBO peut également activer ou désactiver rarement les équipements électriques et les lignes d'éclairage dans des circonstances normales, en particulier pour le système de distribution d'éclairage industriel et commercial. L'interrupteur de fuite de la Terre MCB a une petite capacité de rupture de petite taille; La ligne nul et la ligne vivante sont coupées en même temps, et dans le cas de la ligne vivante inversée, le disjoncteur de fuite électrique toujours capable de protéger contre les fuites. Le filtre dans la protection de surtension des fuites électroniques peut empêcher le déclenchement d'une mauvaise opération causé par une tension instantanée (éclairage, interférence de ligne d'autres équipements) et un courant instantané (tel que la ligne de charge capacitive). Le disjoncteur de fuite électrique répond aux normes de GB16917.1 et autres.

Conditions de fonctionnement normales et conditions d'installation

■ Température de l'air ambiant: -5 ℃ ~ + 40 ℃, et la température moyenne quotidienne ne dépasse pas + 35 ℃.

■ L'altitude ne dépasse pas 2000m.

■ L'humidité relative atmosphérique à la température de l'air ambiant de + 40 ℃ n'est pas supérieure à 50%, à basse température peut avoir une humidité relative plus élevée. Par exemple, + 20 ℃ pour 90%. Considérez les changements de température dans le produit à la surface du gel et prenez les mesures appropriées.

■ Le niveau de pollution est 2.

■ L'environnement électromagnétique est l'environnement B.

■ Le champ magnétique externe au voisinage du site d'installation du disjoncteur ne dépasse 5 fois le champ géomagnétique dans aucune direction.

■ Il est installé dans une boîte de distribution, une armoire de distribution de puissance ou une boîte avec rail standard (Th35-7.5).

■ L'installation est l'installation verticale en général, l'inclinaison du plan d'installation et le plan vertical n'est pas supérieur à ± 5 °, la poignée signifie l'alimentation.

■ Site d'installation sans impact et vibration significatifs, et les milieux dangereux (explosifs) et l'invasion de la pluie et de la neige.

■ Catégories d'installation: ⅱ, ⅲ niveau.

Paramètres techniques

Principaux paramètres techniques

Courant de fonctionnement résiduel nominal: 30mA; Courant non opérationnel résiduel nominal: 15mA; Capacité de fabrication résiduelle et de rupture nominale: 2000a; Temps d'action de fuite: ≤ 0,1 s; Tension d'impulsion avec impulsion: UIMP = 4KV; Caractéristiques d'action de retard: (voir le tableau)

Caractéristique d'action instantanée

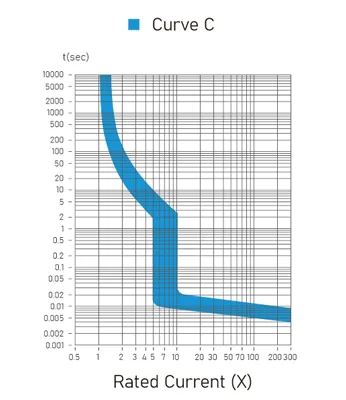

Courbe caractéristique de déclenchement - Type C

Structure et principe de travail

Le disjoncteur de circuit à courant résiduel DZ40LE est un disjoncteur de fuite électronique d'action de courant. Il s'agit d'un disjoncteur de protection des fuites miniatures intégratif conçu pour un circuit monophasé, a une grande capacité et une petite taille, pour économiser des ressources et de l'espace pour l'installation de l'utilisateur.

Le disjoncteur de fuite électrique est principalement composé de contact, de cas, de mécanisme de fonctionnement, de système électromagnétique, de dispositif de déclenchement, de dispositif d'extinction d'arc, de transformateur de séquence zéro, de circuit de contrôle discriminant électronique et d'indication de déclenchement et d'autres pièces. L'interrupteur de fuite de terre a des fonctions de protection de surcharge, de court-circuit et de fuite.

Le principe de travail de l'interrupteur de fuite de terre

Protection de surcharge: lorsque la surcharge se produit, le bimétal favorise le verrou, pour faire le déclenchement du disjoncteur pour protéger le circuit;

Protection de court-circuit: Lorsque le défaut de court-circuit se produit, les bobines électromagnétiques créent un champ magnétique fort, le noyau favorise rapidement la serrure, pour faire le déclenchement du disjoncteur (coupez l'alimentation dans les 0,1) et la protection de l'action;

Protection de fuite: Lorsque le défaut de fuite se produit dans le circuit de protection, la somme du vecteur de courant du transformateur de courant à séquence zéro n'est pas égale à zéro, la sortie secondaire du transformateur génère une tension, pour faire la rupture de SCR, le système de décapage électromagnétique à l'alimentation à 0,1, qui jouent une protection contre le couvrage de la tige.

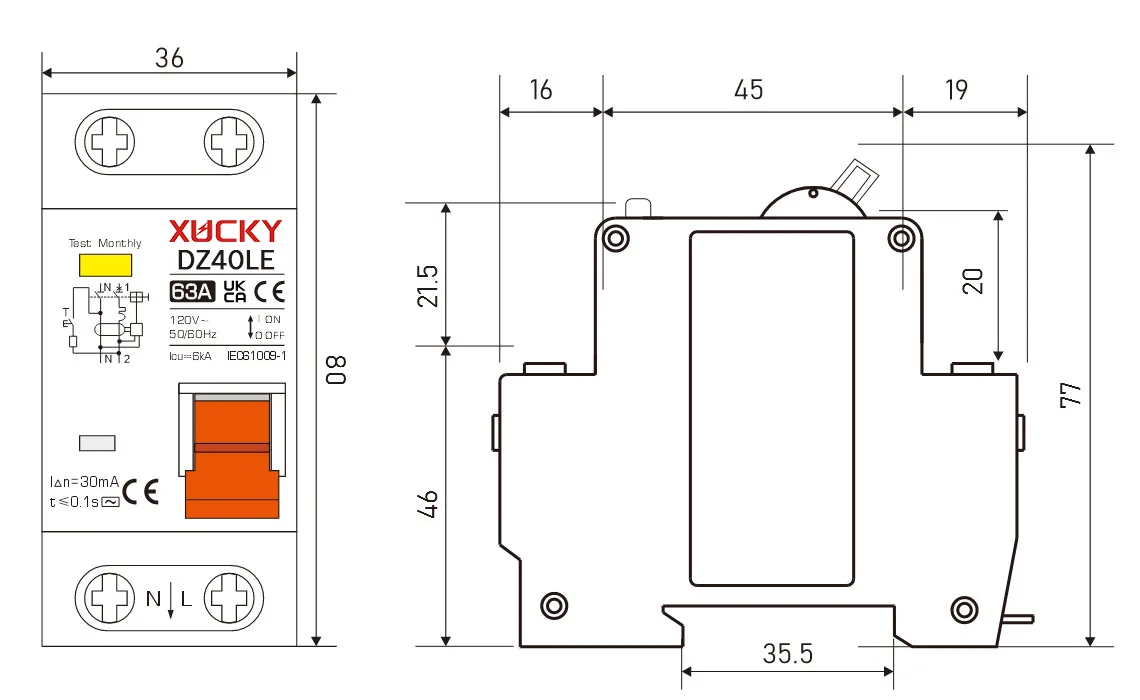

Dimensions de contour et d'installation
