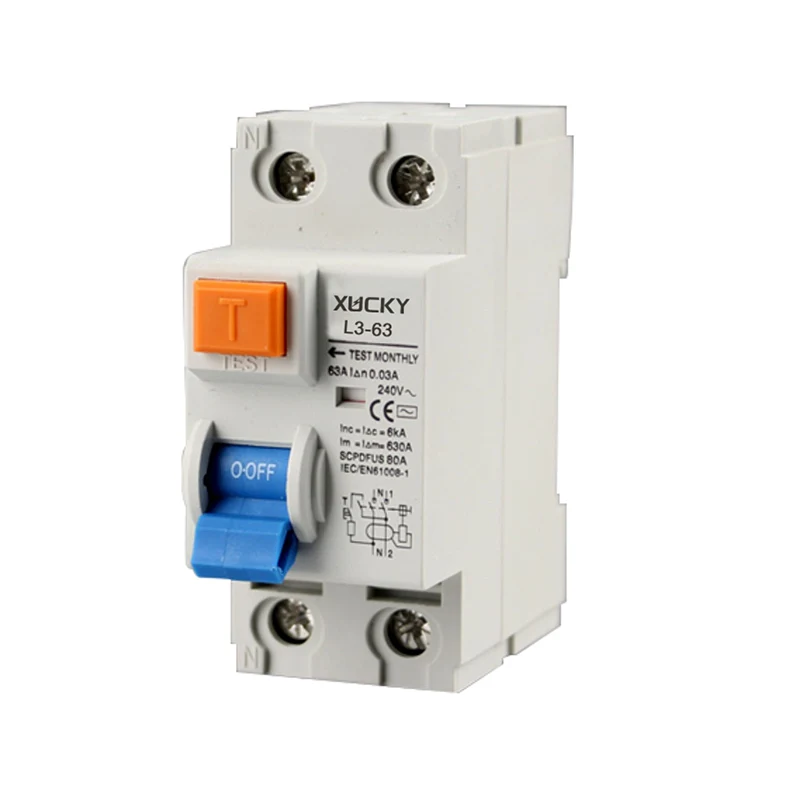

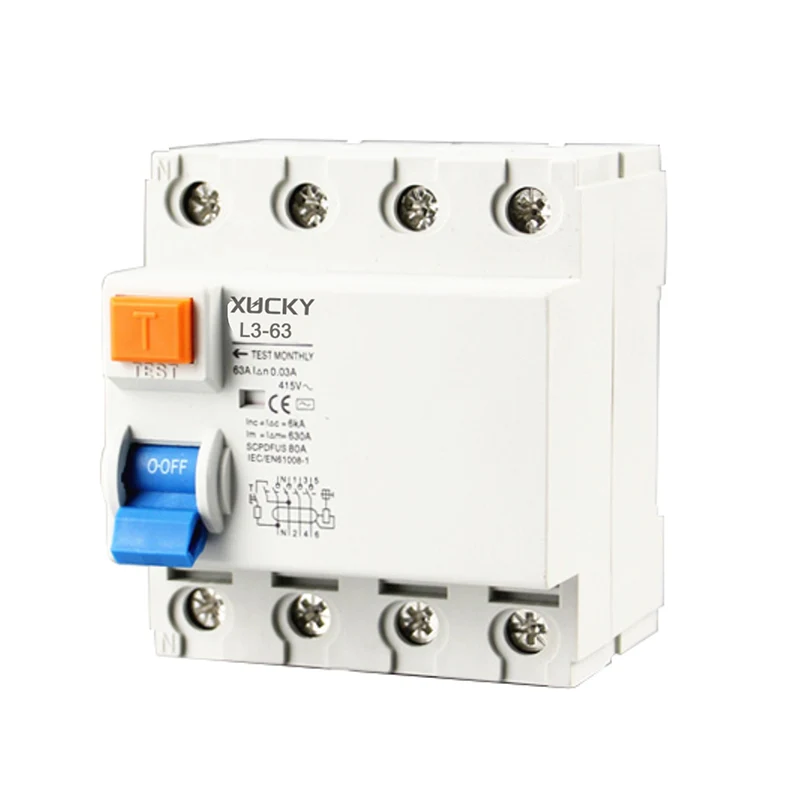

Disjoncteur à courant résiduel L3-63

Principaux paramètres du disjoncteur à courant résiduel L3-63 :

Valeur du paramètre paramètre technique

Tension nominale : Un (V) 240 V ~ 1P+N, 415 V ~ 3P+N

Courant nominal (A) In : 16 A, 20 A, 25 A, 32 A, A, 40 à 50 A, 63 A

Courant de fonctionnement résiduel nominal I (A) : 0,03,0,1,0,3

Le nombre de 1 p + N, 3 p + N

Type AC, type A selon les conditions de travail avec shunt DC Type de retard Type S

Courant de court-circuit limite nominal Inc(A) : 6000

Courant de court-circuit résiduel limite nominal I c(A) : 6000

Pouvoir nominal de commutation et de coupure Im(A) : 500 (In 50A), 630 (In = 63A)

Capacité résiduelle nominale de marche et d'arrêt I m(A) : 500 (In 50A), 630 (In = 63A)

Courant résiduel nominal de non fonctionnement I no : 0,5 I n

Couple de serrage (N.m) : 2,5 ~ 4

Apparence et taille d'installation :

36 degrés-0,42 (1P+N), 72 degrés -0,46 (3P+N), guide de montage TH35-7,5.

Niveau de pollution : 2

Niveau de protection : IP20

Catégorie d'installation Ⅱ classe

L'ID RCCB (Disjoncteur à Courant Résiduel) et le F360 RCCB sont deux modèles différents de disjoncteurs à courant résiduel, qui sont des composants essentiels dans les systèmes électriques conçus pour assurer la sécurité en interrompant le circuit lorsqu'un déséquilibre de courant est détecté, généralement dû à un défaut à la terre ou courant de fuite.

ID RCCB :

● Conception : L'ID RCCB est conçu avec un accent particulier sur la compacité et la facilité d'installation. Il est souvent utilisé dans les applications résidentielles et commerciales légères.

● Caractéristiques : Il est livré avec un bouton de test pour simuler une condition de défaut, garantissant ainsi le bon fonctionnement de l'appareil. De plus, il peut inclure des indicateurs visuels pour l'état du voyage.

● Performances : L'ID RCCB est connu pour sa fiabilité et son temps de réponse rapide, ce qui le rend adapté à la protection contre les chocs électriques et les incendies provoqués par des défauts d'isolation.

● Spécifications : Généralement, il peut gérer des courants jusqu'à une certaine limite (par exemple, 32 A, 40 A) et dispose d'un seuil de déclenchement pour les courants résiduels (par exemple, 30 mA).

RCCB F360 :

● Conception : Le F360 RCCB est conçu pour des applications industrielles et commerciales plus exigeantes. Il est conçu pour résister aux environnements difficiles et aux charges plus élevées.

● Caractéristiques : ce modèle peut offrir des fonctionnalités avancées telles qu'une capacité de coupure plus élevée, une durabilité améliorée et éventuellement des interfaces numériques pour la surveillance et le contrôle.

● Performance : En mettant l'accent sur une utilisation intensive, le F360 RCCB assure une protection robuste contre les surintensités et les courants de fuite à la terre, offrant un niveau de sécurité plus élevé dans les systèmes électriques complexes.

● Spécifications : il prend généralement en charge des courants nominaux plus élevés (par exemple, jusqu'à 63 A ou plus) et peut avoir des paramètres de déclenchement réglables pour répondre à diverses exigences d'application.

Résumé:

● ID RCCB est idéal pour les environnements résidentiels et commerciaux à petite échelle où l'efficacité de l'espace et la facilité d'utilisation sont des priorités.

● Le RCCB F360 est mieux adapté aux environnements industriels et commerciaux de plus grande envergure qui exigent des performances et une durabilité supérieures et éventuellement des options de contrôle plus sophistiquées.

● Le choix entre les deux dépendra des besoins spécifiques du système électrique, des facteurs tels que la capacité de charge, les conditions environnementales et le niveau de sophistication requis jouant un rôle clé dans le processus décisionnel.
