RCBO C65

Le RCBO C65 6KA de haute qualité du Xucky de type A 1P + N & 3P + N RCBO (disjoncteur de circuit opéré de courant résiduel avec protection intégrale de sur-courant) est la solution parfaite pour une protection complète contre les courants de défaut surexcurseurs et terrestres. Dans deux modules, largeur (36 mm) et quatre modules largeur (72 mm), la série s'assure, à tout moment et dans n'importe quelle condition, la sécurité des personnes, des installations et des équipements connexes

envoyer une demande

Description du produit

RCBO C65

Avantages du produit

● Le câblage avant et inversé est autorisé par RCBO C65 de haute qualité Xucky;

● Le haut et le bas peuvent être connectés à une barre de bus avec une section transversale allant jusqu'à 16 mm2 et à des fils avec une section transversale allant jusqu'à 25 mm2;

● L'indicateur de fuite (panneau bleu / rouge à l'intérieur de la petite fenêtre) facilite la vérification de la source des défauts du produit et réduit le temps de maintenance;

● Caractéristiques de sécurité améliorées: ce RCBO C65 offre une protection contre la surcharge et les courts-circuits pour assurer un fonctionnement sûr et fiable des circuits dans les applications domestiques, commerciales et résidentielles.

● Construction de haute qualité: Avec des matériaux et des constructions de haute qualité, ce disjoncteur miniature RCBO C65 offre des performances et une durabilité fiables qui répondent aux attentes des utilisateurs exigeants.

● Conception polyvalente: l'interrupteur d'air est conçu pour une utilisation domestique et commerciale, ce qui en fait une solution polyvalente pour une large gamme d'applications électriques, y compris des zones de trafic élevé ou des zones à forte demande d'électricité.

Application

Norme: confirmation à EN / IEC 61009 -1

Capacité de rupture: 6KA

Protection: défaut de terre, surintensité et court-circuit

Courant nominal. Dans: 3,6,10,16,20, 25,32, 40a

Opération. I △ n: 10.30. 100. 300mA

Caractéristique: B.C

Capacité de fabrication et de rupture opérationnelle et de rupture nominales I △ M: 500A

Current non opéré résiduel nominal l △ non: 0,5i △ n

Impulsion nominale Tension de tension UIMP: 4000V

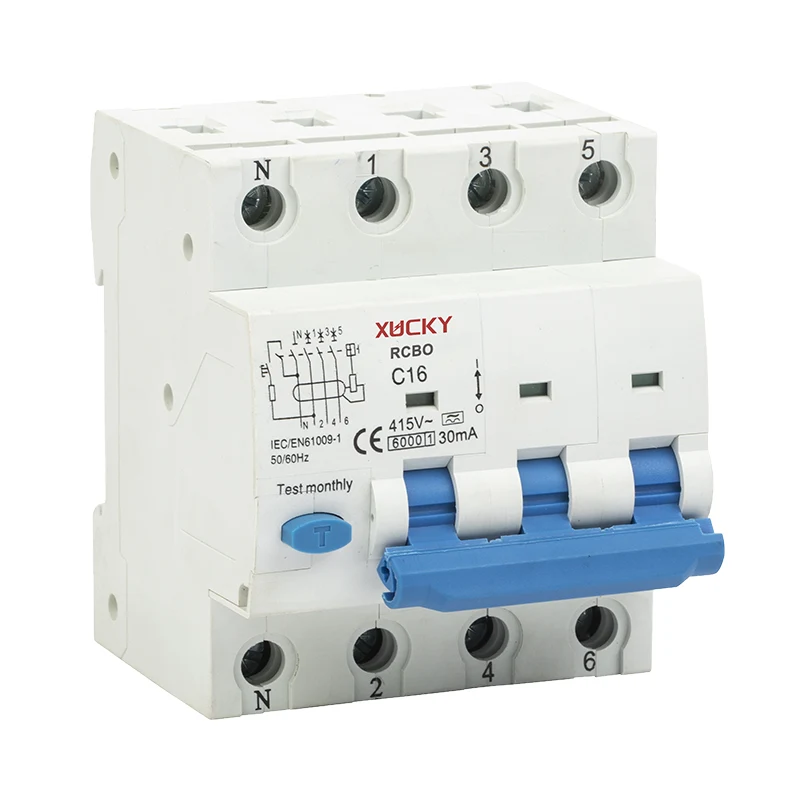

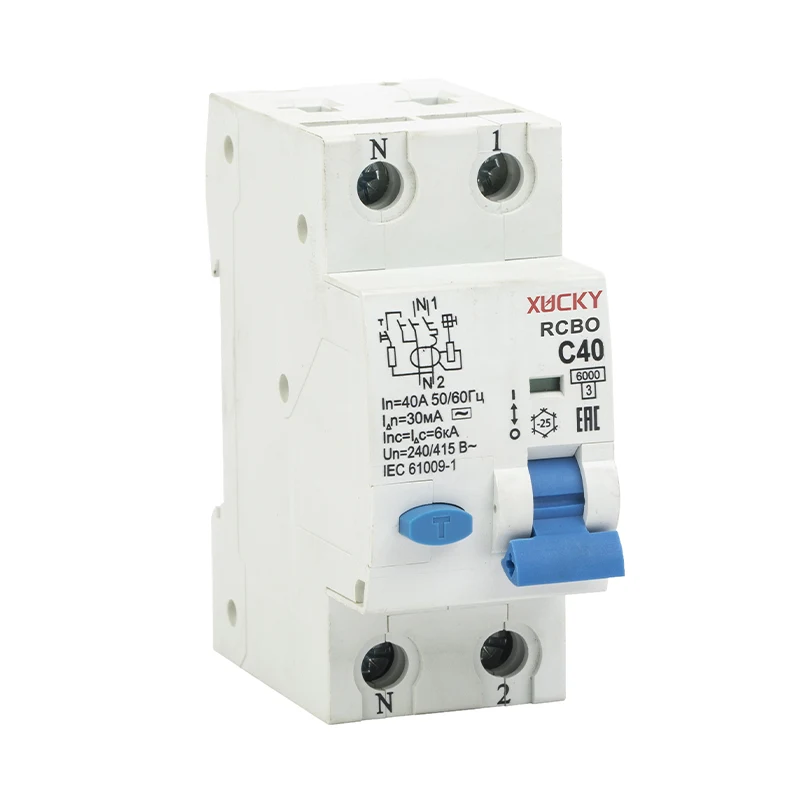

Nombre de pôles: 1p + n, 3p + n

Tension nominale: 230vac

Degré de protection: -25 ℃ ~ + 40 ℃

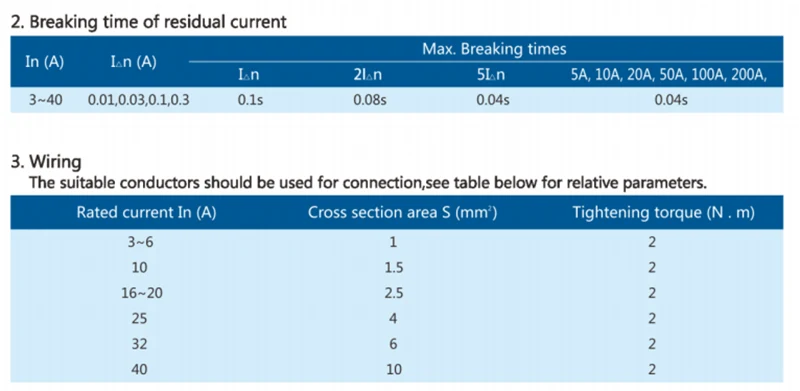

Courant résiduel OFF -Time≤0,1 sec.

Type de défaut de terre de voyage: électro-magnétique

Sur le courant: thermique magnétique

Diplôme de protection: IP20

Monter sur un rail DIN 35 mm

Largeur 2 modules

Type de palette de borne et type de broche

Fiche de données technique

	Taper			2p	4p
	Normes			IEC / EN 61009-1, IEC / EN 61009-2-1;
	Certificat			CB, CE, ROHS
	Pays d'origine			CHINE
Caractéristiques électriques	Type (forme d'onde de la fuite de la terre détectée)			Type A, type AC
	Nombre de pôles			1P+N	3p + n
	Courant nominal	Dans	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A	6, 10, 13, 16, 20, 25, 32, 40 A
	Sensibilité nominale	IΔn	mame	10, 30, 100, 300 mA	30, 100, 300 mA
	Tension nominale	Ue	V	220/230/240 V	380/400/415 V
	Temps de fonctionnement	Tapez A / Type AC		Instantané
		Tapez A [S]		10 ms délai
		Tapez A [G]		40 ms délai
	Tension d'isolation	Ui	V	500V AC
	Catégorie de surtension			III
	Degré de pollution			2
	Tension de fonctionnement du test de circuit		V	187 - 264 V	230 - 485 V
	Fréquence nominale		HZ	50/60 Hz
	Capacité de rupture nominale Acc. à IEC / EN 61009-1	ICN	A	10 000 A
	Capacité de rupture nominale Acc. à IEC / EN 64947-2 (Se référant uniquement au test de court-circuit)	USI	A	15 000 A
		ICS	A	7,500 A (50%Icu)
	Capacité de rupture résiduelle notée ACC.TO IEC / EN 61009-1	IΔm	A	3000 A
	Tension avec impulsion avec impulsion (1,2 / 50)	Uimp	kv	4 kv
	Tension de test diélectrique à Ind. FREQ. pendant 1 min.		kv	2,5 kV (50/60 Hz, 1 min.)

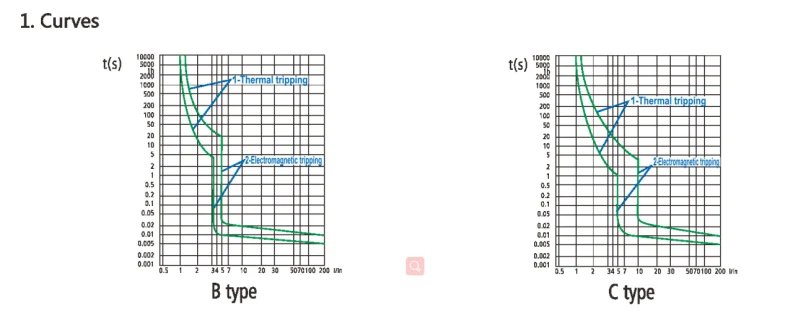

	Libération thermomagnétique - Caractéristiques			Caractéristiques B: 3in - 5 pouces
				Caractéristiques C: 5 pouces - 10 pouces
	Classe de limitation d'énergie Acc. à EN 61009-1			3
	Résistance au courant de surtension (vague 8/20)		A	3000 A

Caractéristiques mécaniques	Logement			Groupe d'isolation I - II, RAL 7035
	Basculer			Groupe d'isolation II, RAL 5017
	Bouton de test			Groupe d'isolation II, RAL 2000
	Indication de position de contact			Fenêtre verte / rouge
	Indication de voyage de défaut de terre			Fenêtre blanche
	Vie électrique	Opérations		4000 cycles
	Vie mécanique	Opérations		10000 cycles
	Diplôme de protection acc. à EN 60529	Logement		Ip4x
		Terminaux		Ip2x
	Résistance aux chocs Acc. à IEC / EN 60068-2-27			25g - 2 chocs - 13 ms
	Résistance aux vibrations Acc. à IEC / EN 60068-2-6			0,1 mm ou 1 g - 20 cycles à 5… 150… 5 Hz
	Conditions environnementales (chaleur humide) Acc. à IEC / EN 60068-2-30		° C / Rh	28 cycles avec 55 ° C / 90-96% et 25 ° C / 95-100%
	Température de référence pour le réglage de l'élément thermique		° C	30 ° C
	Température ambiante (avec une moyenne quotidienne ≤ +35 ° C)		° C	-25… +40 ° C
	Température de stockage		° C	-40… +70 ° C
Installation	Type de terminal			Terminal à double usage (ascenseur / bouche ouverte)
	Taille du terminal pour les câbles	en bas / haut	mm²	25/35 mm²
	Taille du terminal pour Pin Bus	en bas / haut	mm²	10/16 mm²
	Taille du terminal pour la barre de fourchette	en bas / haut	mm²	M6 - 10/16 mm²
	Câblage solide / échoué			1x 1 mm² - 35 mm² 2 x 1 mm² - 16 mm² *
	Fils flexibles avec ou sans ferrules			1x 1 mm² - 25 mm² 2 x 1 mm² - 10 mm² *
	Couple de serrage	en bas / haut		2 nm
	Longueur de décapage du câble			10 mm
	Montage			On DIN rail EN 60715 (35mm) au moyen d'un clip de montage
	Position de montage			N'importe lequel
	Se connecter à partir de			Terminaux supérieurs / inférieurs

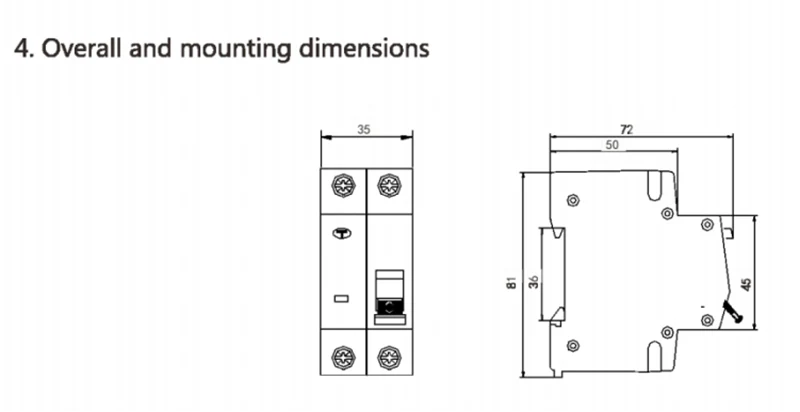

	Dimensions (h x w x d)		MM	90 x 36 x 72 mm	90 x 72 x 72 mm
	Poids		kg	0,19 kg	0,42 kg
Emballage	Emballage d'un (Boîte individuelle)	Quantité	pièces	1	1
		Dimension (h * w * d)	MM	90 * 40 * 80 mm	90 * 78 * 81 mm
		Poids	kg	0,2 kg	0,43 kg
	Emballage B (* A) (Boîte centrale)	Quantité	pièces	6	3
		Dimension (h * w * d)	MM	255 * 95 * 91,2 mm	242 * 98 * 89 mm
		Poids	kg	1,3 kg	1,3 kg
	Emballage C (* b) (Master Carton)	Quantité	pièces	60	30
		Dimension (h * w * d)	MM	510 * 275 * 200 mm	520 * 255 * 200 mm
		Poids	kg	14,5 kg	14,5 kg
Combinaison avec éléments auxiliaires	Contact auxiliaire			Et (yys)	Et (yys)
	Contacts			Et (yys)	Et (yys)
	Voyage de shunt			Et (yys)	Et (yys)
	Contact auxiliaire pour l'ajustement inférieur			Et (yys)	Et (yys)
	Libération de sous-tension			Et (yys)	Et (yys)
	Libération de surtension			Et (yys)	Et (yys)
	Dispositif de fonctionnement du moteur			Et (yys)	Et (yys)
