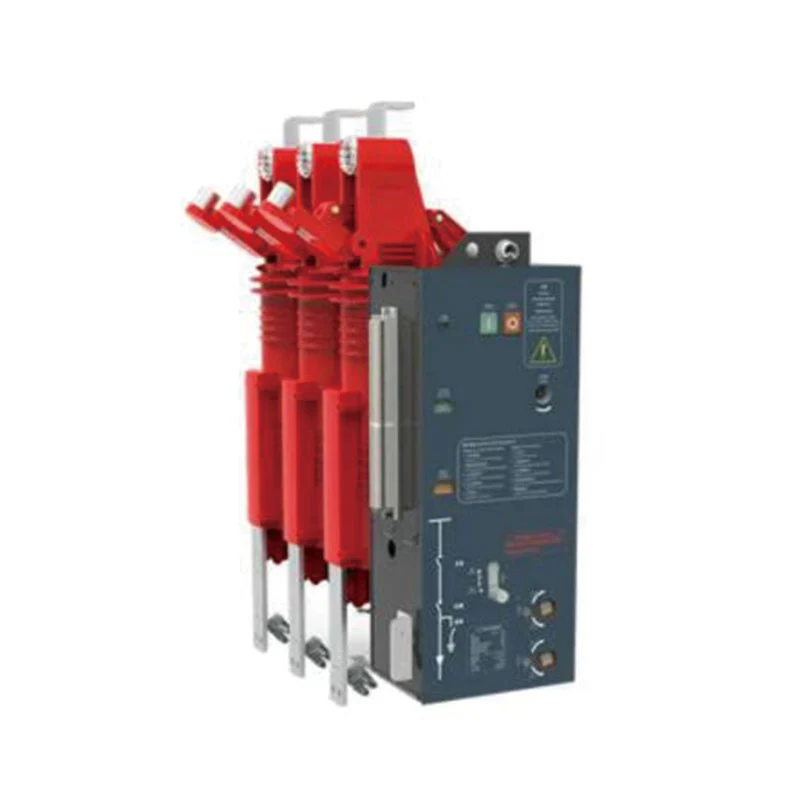

Disjoncteur à vide à position de travail de type 3 à installation latérale VEF-12GD

XUCKY Electric est l'un des principaux fabricants et exportateurs chinois spécialisés dans le disjoncteur à vide à position de travail de type 3 à installation latérale VEF-12GD. Nous disposons d’une large gamme de produits pour répondre aux différents besoins de nos clients dans le monde entier. Notre engagement envers une qualité supérieure, une technologie innovante et un excellent service client nous distingue dans notre industrie.

Intégré, installation latérale, avec sectionneur, avec sectionneur de terre (mise à la terre supérieure/inférieure), mécanisme de verrouillage intégré miniaturisé

● 12KV, 630~1250A, 20~31,5KA

● Pour armoire d'une largeur de 500 mm

● Technologie brevetée

● Technologie d'étanchéité solide

● Borne de sortie avec capteur d'affichage chargé sans contact

● Le réglage du bloc de porte d'armoire est libre

◆ Description du type

◆ Utiliser l'environnement

Environnement d'utilisation normal

● Température ambiante : -15~40℃, température moyenne quotidienne ≤+35℃ ;

● Humidité : La valeur moyenne de l'humidité relative mesurée dans les 24 heures est ≤95 % ; la valeur moyenne de la pression de vapeur d'eau mesurée dans les 24 heures est ≤2,2 kpa ; la valeur moyenne de l'humidité relative est <90 % ; la valeur moyenne de la pression mensuelle de vapeur d'eau est <1,5 kpa ;

● Altitude ≤1000m ;

● Le rayonnement solaire peut être ignoré ;

● Les vibrations provenant de l'extérieur de l'appareillage de commutation et de l'équipement de contrôle peuvent être ignorées ;

● L'air ambiant n'est pas pollué de manière significative par de la poussière, de la fumée, des gaz corrosifs ou inflammables, de la vapeur ou de la fumée.

◆Structure

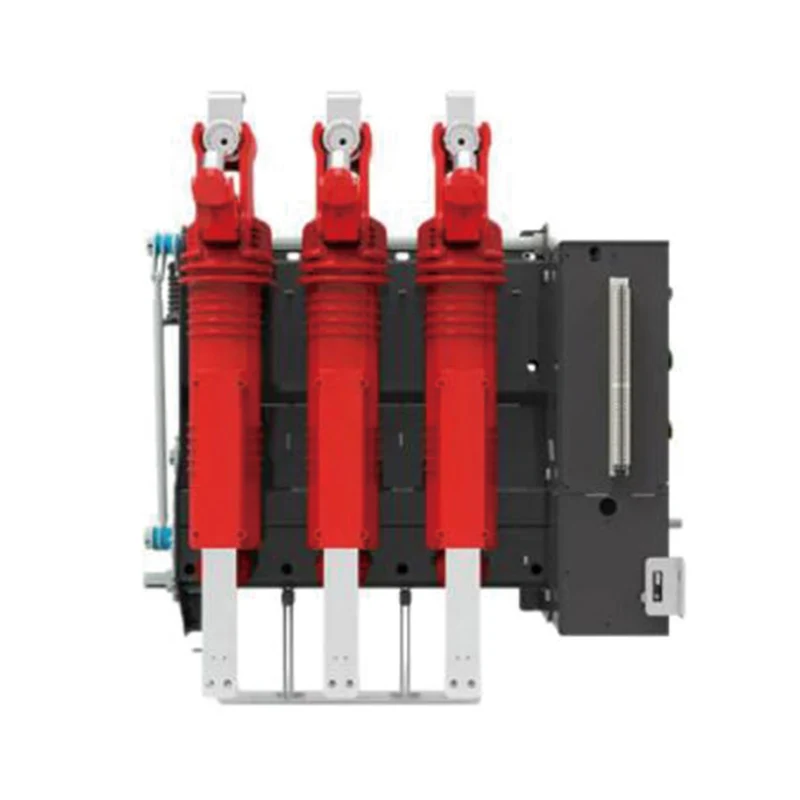

Le circuit principal du disjoncteur à vide à position de travail de type 3 à installation latérale de la série VEF-12GD est disposé longitudinalement. La partie supérieure est le sectionneur, la partie médiane est le disjoncteur à vide et la partie inférieure est le sectionneur de terre. Le mécanisme de commande, le mécanisme du disjoncteur et le mécanisme de verrouillage sont situés à l'avant de l'interrupteur. L'interrupteur peut être installé à l'envers.

● Sécurité et excellent poteau intégré

Haute fiabilité, performances d'isolation stables, structure plus solide, miniaturisation, sans entretien, plus respectueux de l'environnement et résistance mécanique élevée.

● Déconnexion visuelle des contacts ouverts

Sectionneur rotatif avec contacts ouverts de déconnexion visibles après ouverture.

● Mécanisme de commande modulaire

Le disjoncteur adopte un mécanisme de fonctionnement modulaire, qui peut être remplacé ou révisé indépendamment, et présente une bonne interchangeabilité. Il peut être utilisé manuellement ou par stockage d'énergie AC ou DC pour réaliser un contrôle à distance.

● Fonctionnement pas à pas à trois arbres, verrouillage mécanique fiable

Le sectionneur, le disjoncteur et le sectionneur de terre fonctionnent respectivement sur un seul arbre, et il existe un verrouillage mécanique forcé entre les 3 arbres pour éviter tout mauvais fonctionnement.

● Extrémité du fil sortant avec capteur d'affichage chargé sans contact

Aucune capacité, utilisant la technologie d'induction sans contact, sûre et fiable.

● La porte de l'armoire et le sectionneur de terre sont conçus avec une structure de verrouillage fiable

Pour assurer la sécurité de l'opérateur, la porte d'armoire sans réglage avec bloc de porte d'armoire.

◆ Principaux paramètres techniques
