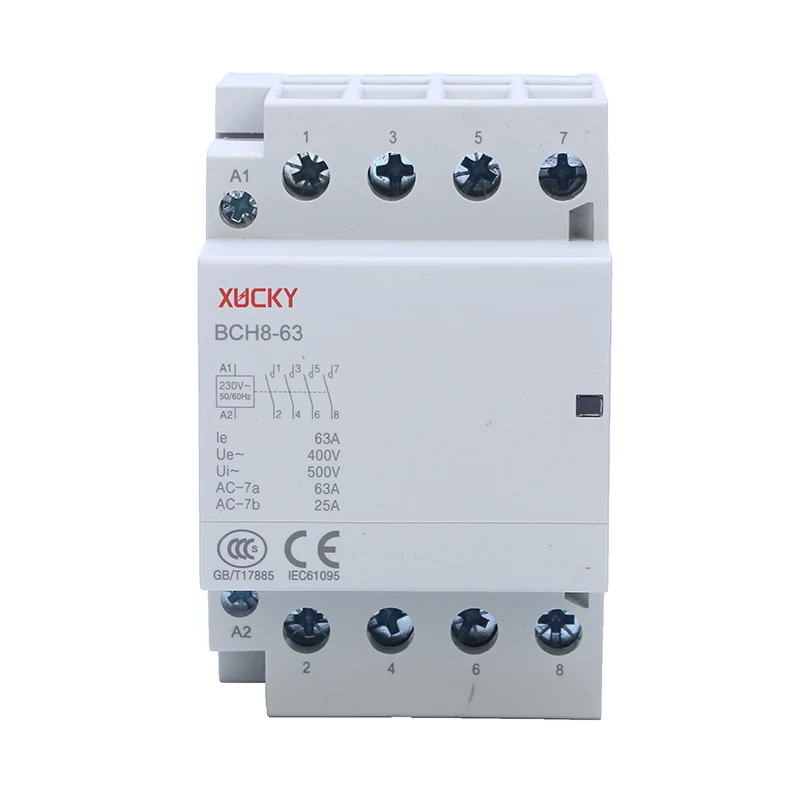

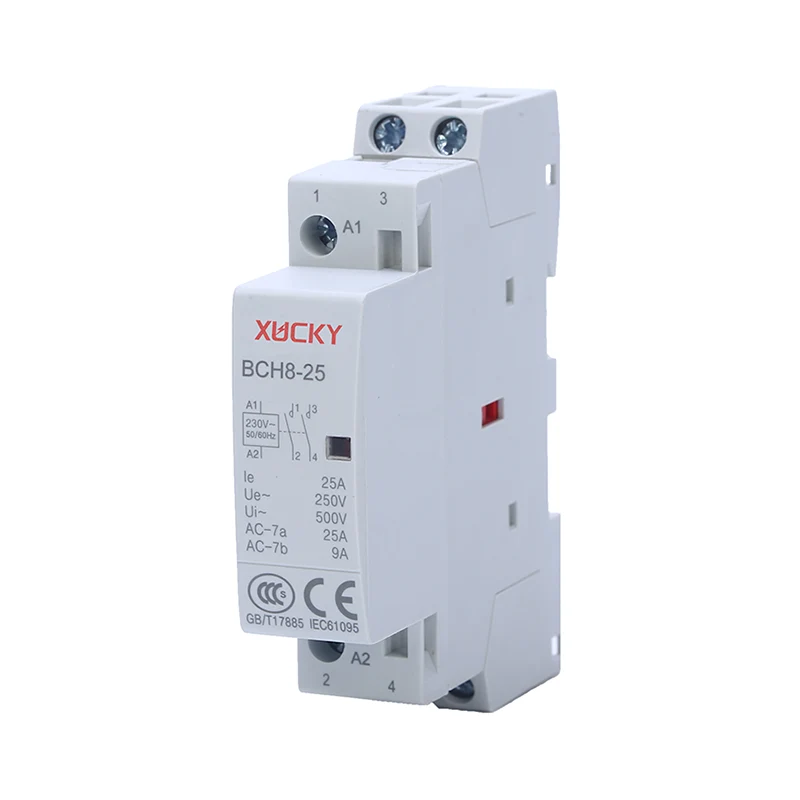

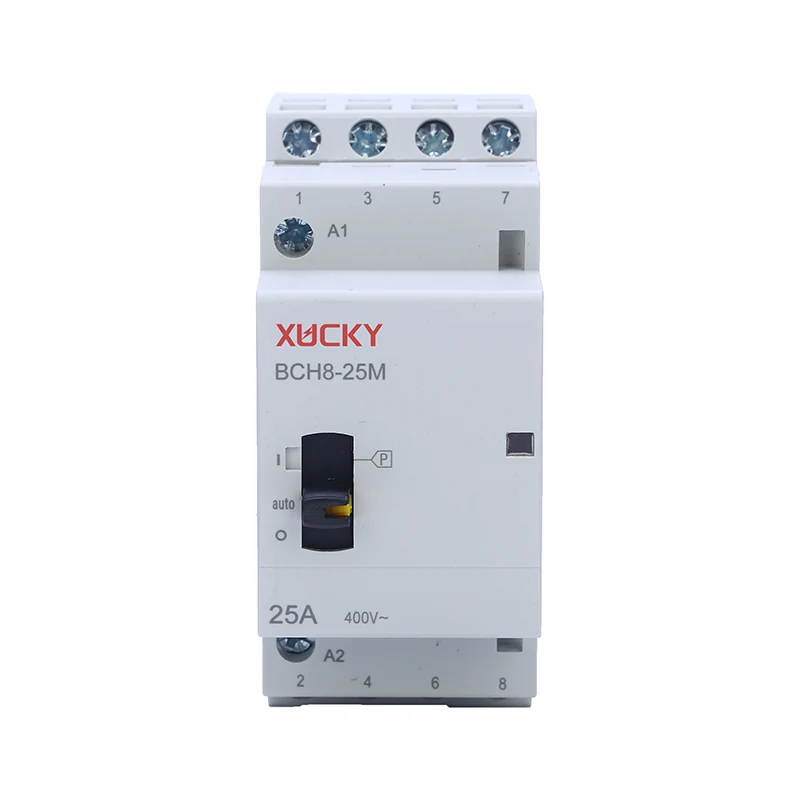

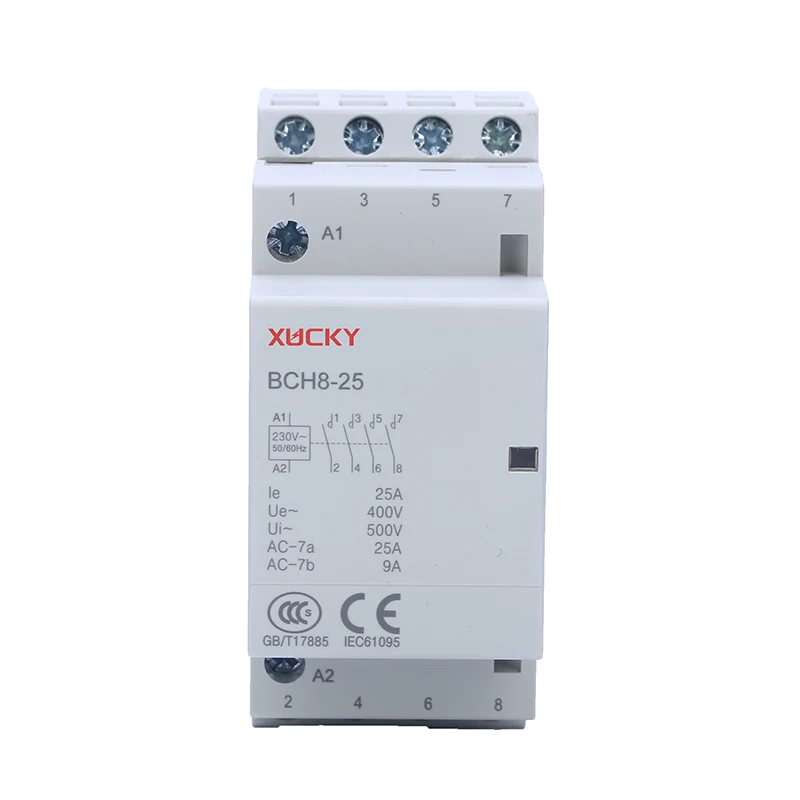

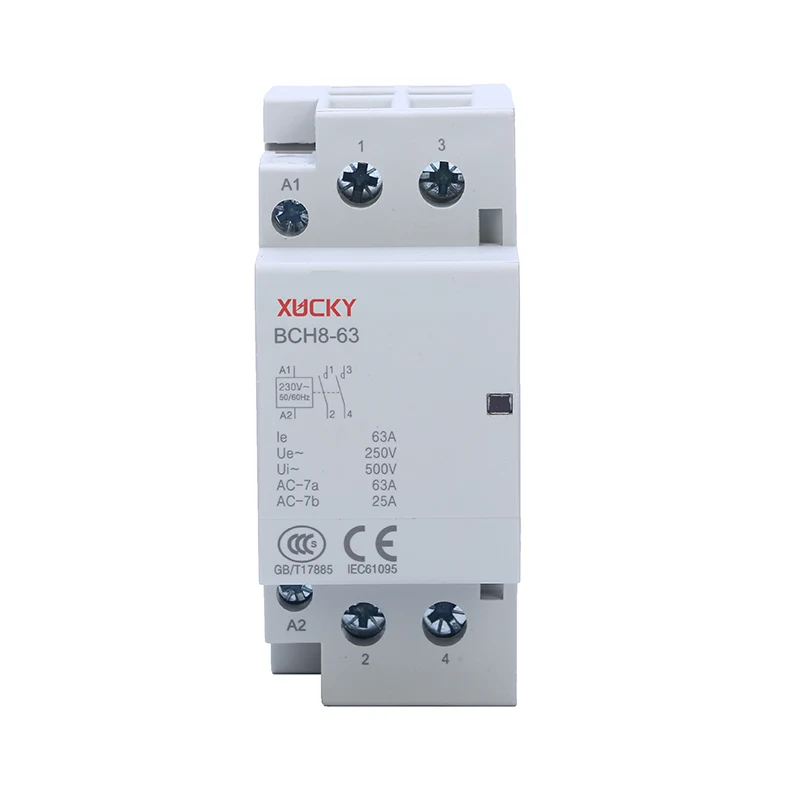

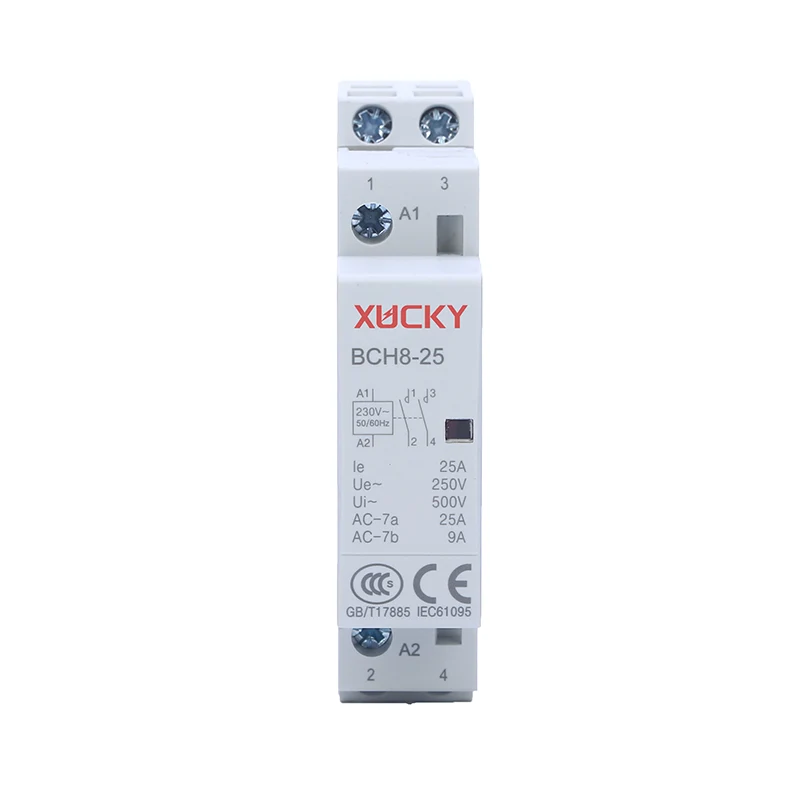

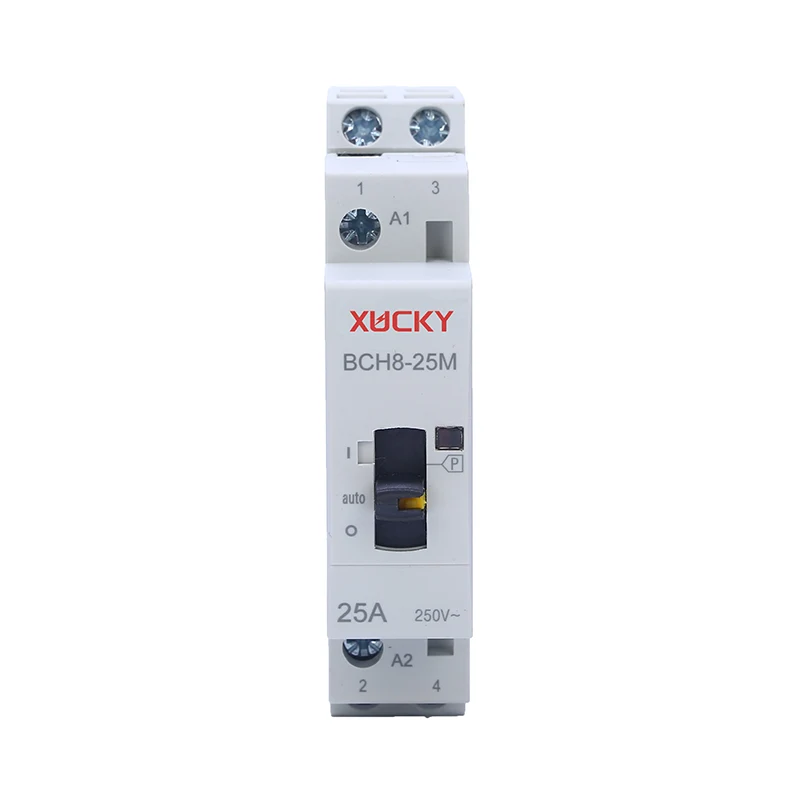

Le contacteur modulaire BCH8 (également connu sous le nom de contacteurs analogiques et contacteurs architecturaux) est principalement utilisé dans les systèmes d'alimentation avec CA 50 Hz/60 Hz, tension de fonctionnement nominale jusqu'à 400 V et courant de fonctionnement nominal jusqu'à 100 A. Ils sont utilisés comme interrupteurs à distance et circuits de commande dans AC-1 et AC-7a (charges non inductives ou faiblement inductives, fours à résistance, appareils électroménagers et charges similaires faiblement inductives). Il peut également être utilisé pour contrôler la charge du moteur domestique. Les contacteurs modulaires ne peuvent pas être utilisés dans des courants de court-circuit, c'est pourquoi des appareils de protection contre les courts-circuits appropriés (tels que de petits disjoncteurs) doivent être sélectionnés lors de leur utilisation. Il répond à la norme CEI 61095. Le contacteur BCH8 peut étendre les fonctions auxiliaires de contrôle, de protection et d'indication. Le contacteur modulaire BCH8 est une sorte de dispositif de contrôle utilisé pour la connexion et la déconnexion longue distance de charges inductives sans induction ou faibles, de fours à résistance, d'appareils électroménagers et de charges inductives similaires à faible charge, de moteurs domestiques, etc. Les contacteurs modulaires BCH8 sont principalement utilisés dans les maisons, les hôtels, appartements, immeubles de bureaux, bâtiments publics, centres commerciaux, gymnases et autres lieux pour réaliser des fonctions de contrôle automatique.
(1) Le dispositif de commande analogique et numérique présente une structure nouvelle et un volume compact.
(2) L'installation en orbite, la modularisation des dimensions, l'utilisation sûre, peuvent être combinées avec de petits disjoncteurs installés dans le boîtier d'éclairage de contrôle.
(3) L’utilisation de matériaux isolants de haute qualité améliore considérablement la sécurité.
(4) Belle apparence avec fenêtre indicatrice d’état de fonctionnement.
(5) Pas de bruit, adapté aux hôtels, hôpitaux et autres lieux.
Température de l'air ambiant : La limite supérieure de la température de l'air ambiant est de + 60 ℃ et la limite inférieure est de – 5 ℃. Lorsque le contacteur AC est installé dans le coffret de distribution, des entretoises doivent être assemblées des deux côtés pour faciliter la dissipation thermique. Altitude : L'altitude du site d'installation ne doit pas dépasser 2 000 m.
Conditions atmosphériques : Lorsque la température d'installation est de + 60℃, l'humidité relative de l'air ne dépasse pas 50 %. Une humidité relative plus élevée peut être autorisée à des températures plus basses, telles que + 20 ℃ jusqu'à 90 %. Des mesures spéciales doivent être prises en cas de condensation occasionnelle due aux changements de température.
Niveau de pollution : Niveau II.
Catégorie d'installation : II.
Méthode d'installation : un rail de guidage de type TH35-7,5 est utilisé pour l'installation. Il n'y a pas d'impact ni de vibration significatifs sur le site d'installation. Il est installé verticalement. L'inclinaison entre la surface d'installation et n'importe quelle direction ne dépasse pas 5 degrés.
Système de quotas
A) Système de travail de huit heures : Ce système de travail est le système de travail de base. Le courant de chauffage à air libre convenu Ith du contacteur modulaire est déterminé par ce système de fonctionnement.
B) Système de travail périodique intermittent : La fréquence de fonctionnement du contacteur AC est de 30 fois/h et le facteur de charge est de 40 %.
Condition d'action (fonctionnement)
Dans la plage de température de l'air ambiant de – 5 +60℃, lorsque la bobine d'aspiration du contacteur est appliquée avec un quota pour contrôler la tension d'alimentation Us afin de la chauffer jusqu'à un état stable, le contacteur doit être fermé de manière fiable à tout moment. tension comprise entre (85 % et 110 %) Us, et libérée et déconnectée entre 75 % et 20 % de la tension nominale d'alimentation de commande Us.
Durée de vie du produit
Durée de vie mécanique : La durée de vie mécanique du contacteur modulaire n'est pas inférieure à 1 million de fois.
Durée de vie électrique : La durée de vie électrique du contacteur analogique n’est pas inférieure à 100 000 fois.
Avant l'installation, les données techniques du contacteur modulaire (telles que la tension nominale, le courant, la fréquence de fonctionnement, etc.) doivent être vérifiées.
Lors de l'installation, il doit être installé selon les conditions stipulées. La borne A1 de la bobine du contacteur doit être tournée vers le haut et conforme aux habitudes visuelles des gens.
Les contacteurs dotés de cartes de montage métalliques doivent être correctement mis à la terre.
La vis du terminal doit être serrée. Après avoir vérifié la connexion correcte, le contact principal doit être déconnecté plusieurs fois avant de pouvoir être utilisé.
Si un bruit anormal est détecté lors de l'utilisation de contacteurs modulaires, il peut s'agir de saletés sur la surface du pôle du noyau de fer, veuillez essuyer la surface du pôle.
Lors de l'utilisation du contacteur modulaire, toutes les pièces du produit doivent être inspectées régulièrement. Les pièces mobiles ne doivent pas être coincées et les attaches ne doivent pas être desserrées. Si les pièces sont endommagées, elles doivent être remplacées à temps.
Le contacteur modulaire BCH8 peut être utilisé dans le contrôle de circuits d'éclairage à grande échelle, le contrôle de l'eau chaude publique, le contrôle de l'alimentation géothermique, le contrôle automatique du déroulement des rideaux, le contrôle des petits moteurs et d'autres domaines.
D'accord. Dans les grands lieux publics tels que les hôtels, les gares, les hôpitaux et les immeubles de bureaux, toutes sortes d'équipements électriques peuvent être contrôlés efficacement, qui peuvent être utilisés comme la meilleure unité d'exécution terminale du système de bâtiment intelligent. Pièces.
Banque, industrie et commerce, fiscalité, télécommunications, hôpital, poste, bureau des finances, bureau du travail, bureau du personnel, bureau de la sécurité sociale, guichet unique du gouvernement, assurance, administration des véhicules, transport Industries de services Windows telles que bureau administratif, consulat, entrée-sortie, bureau des douanes, d'inspection et de quarantaine, centre de prévention et de contrôle des maladies, bureau de supervision technique, centre de service client de produits, etc.
1. Avant l'installation, vérifiez si le contacteur modulaire est conforme au champ d'utilisation et aux conditions normales de travail.
2. Le mode de connexion du contacteur BCH8 doit être correct.
3. Le contacteur modulaire BCH8 doit serrer la vis de connexion lors du câblage.
