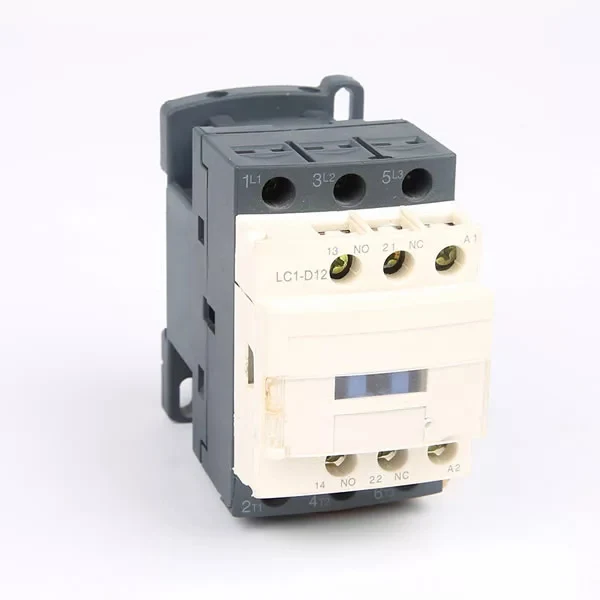

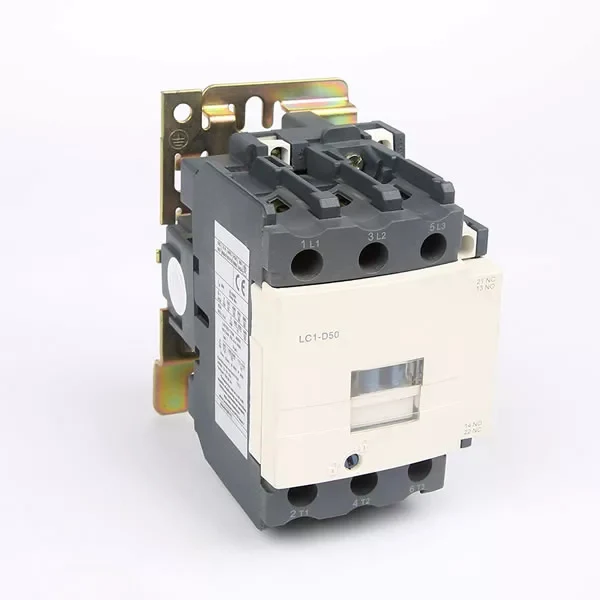

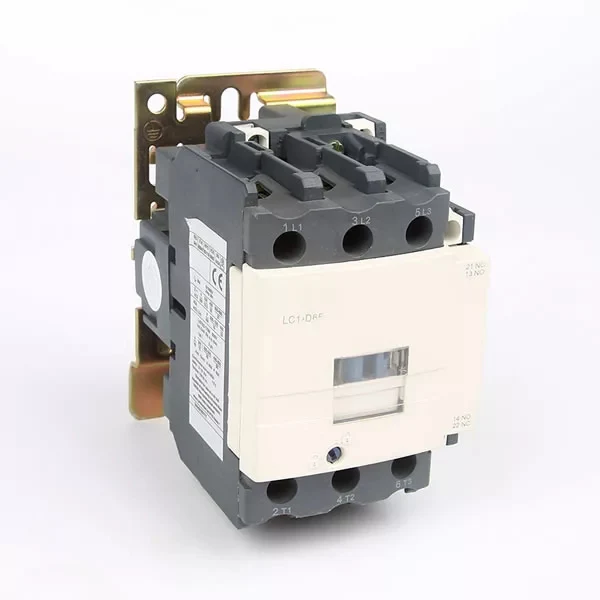

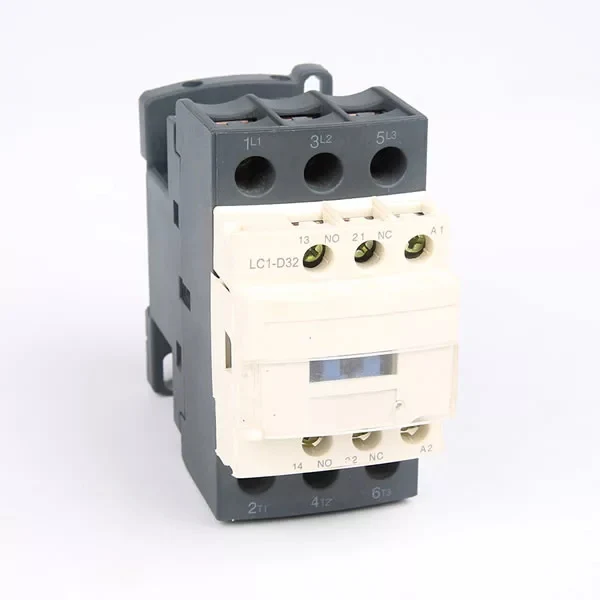

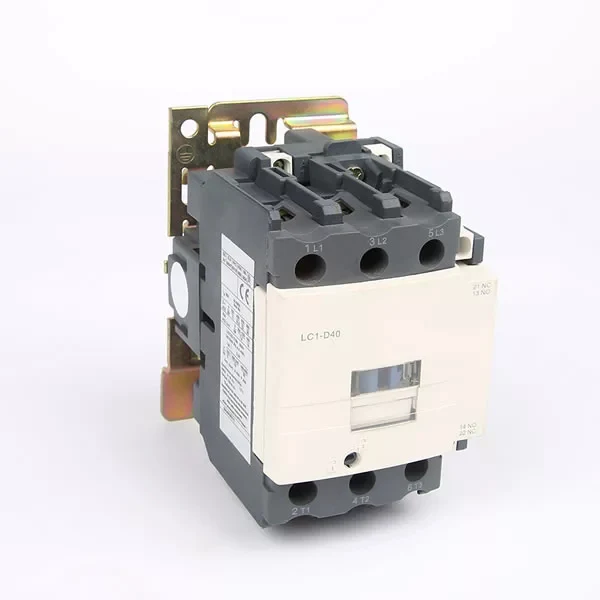

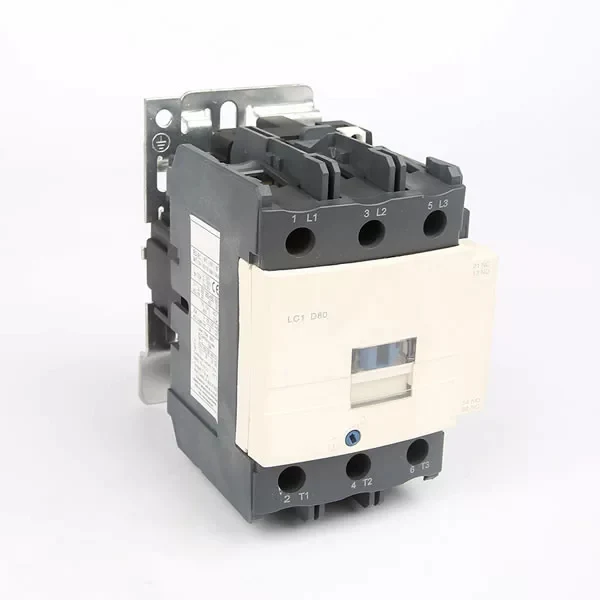

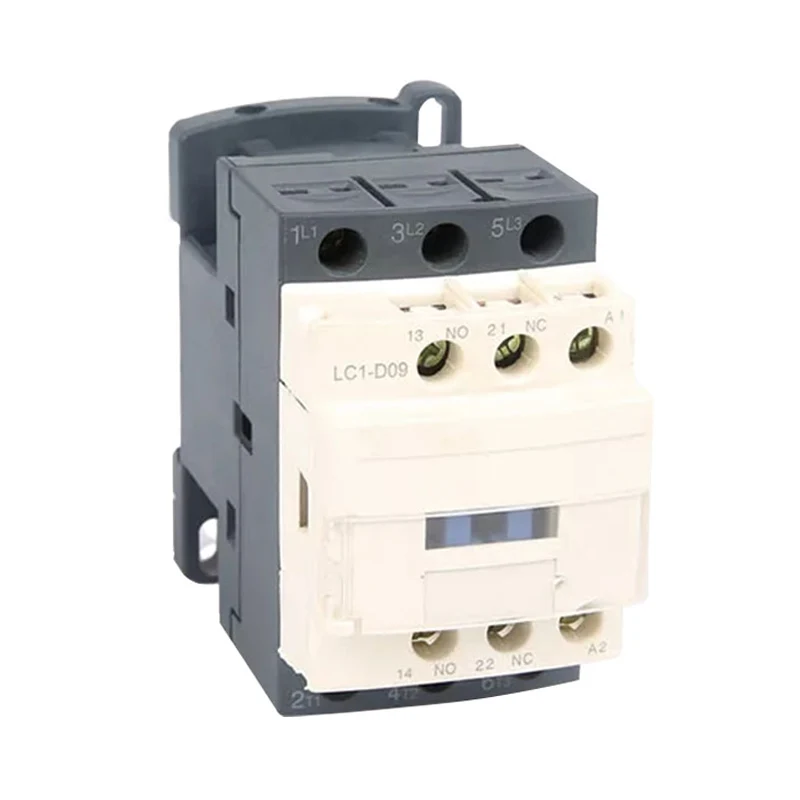

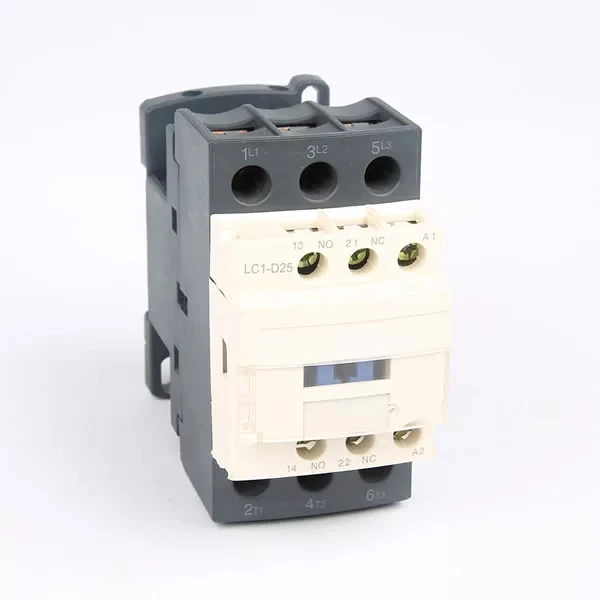

Contacteur CA LC1-D

XUCKY Electric est un fabricant et fournisseur de contacteurs AC LC1-D à grande échelle en Chine. Depuis de nombreuses années, nous sommes spécialisés dans les équipements terminaux électriques modulaires, nos produits présentent un bon avantage en termes de prix et couvrent la plupart des marchés européens et américains. Nous sommes impatients d'être votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

GÉNÉRAL du contacteur AC LC1-D

●1.1 Certificats : CE ;

●1.2 Valeurs électriques : AC50/60Hz, 690V, jusqu'à 620A ;

●1.3 Application : circuits de fabrication et de coupure à distance, protection du circuit contre les surcharges lors de l'assemblage avec un relais de surcharge thermique, démarrages et contrôles fréquents du moteur à courant alternatif ;

●1.4 Catégorie d'utilisation : AC-3, AC-4 ;

●1.5 Altitude :≤2000 m ;

●1.6 Température ambiante : -5℃~ +40℃ ;

●1.7 Catégorie de montage : Ⅲ ;

●1.8 Conditions de montage : l'inclinaison entre le plan de montage et le plan vertical ne doit pas dépasser 士5° ;

●1.9 Norme : CEI/EN 60947-4-1.

DONNÉES TECHNIQUES du contacteur AC LC1-D

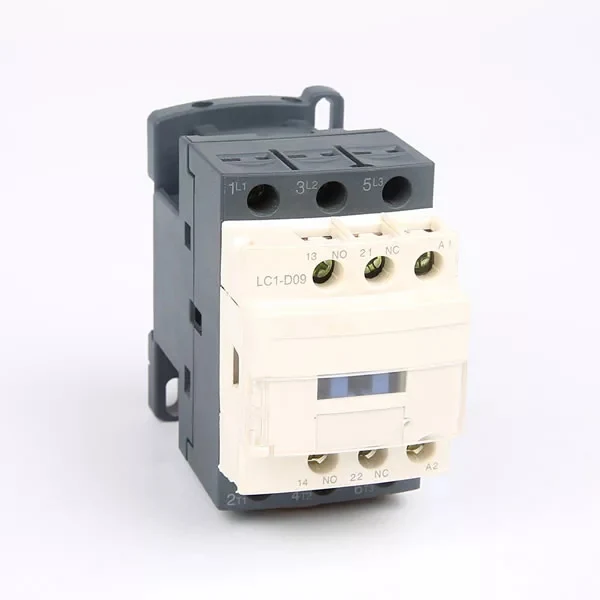

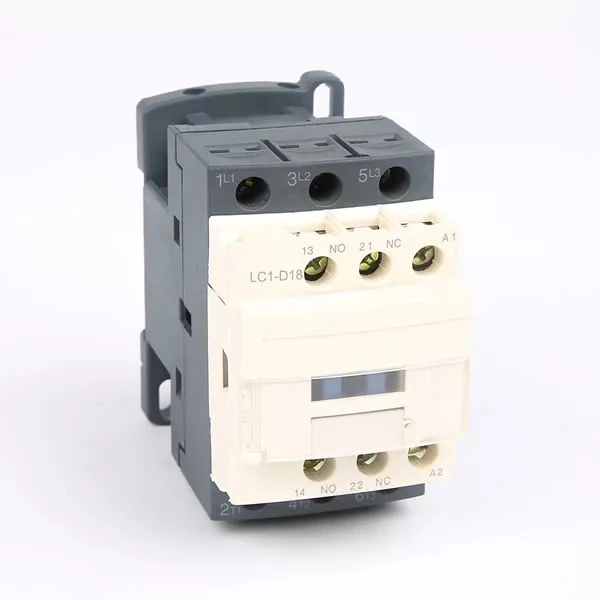

Articles		Modèle	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pôle			3/4	3/4	3/4	3/4	3/4
Contact auxiliaire			1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF
Courant de chauffage conventionnel nominal (A) AC-1			20	20	30	40	50
Coté opérationnel courant (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tension d'isolement nominale (V AC)			690	690	690	690	690
Pouvoir de contrôle triphasé moteur à cage (AC-3)	kW	220/230 V CA 380/415 V CA 660/690 V CA	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobine CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobine CC (V)			24,36,48,110,220

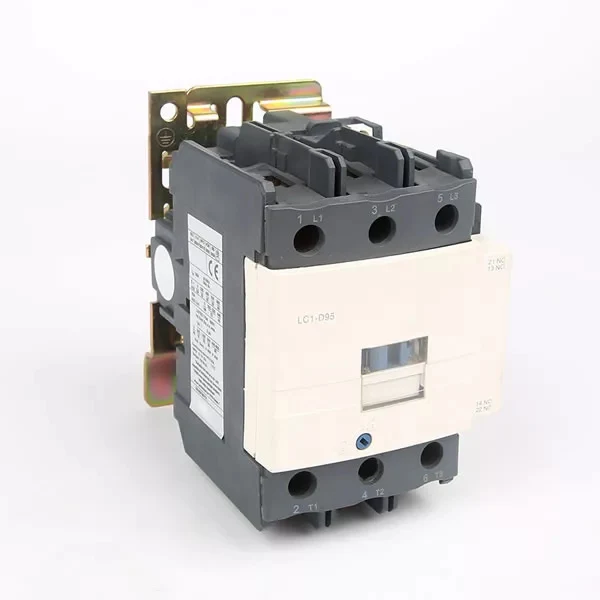

Articles		Modèle	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pôle			3/4	3/4	3/4	3/4	3/4
Circuit auxiliaire Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF
Courant de chauffage conventionnel nominal (A) AC-1			60	80	80	110	110
Coté opérationnel courant (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tension d'isolement nominale (V AC)			690	690	690	690	690
Pouvoir de contrôle triphasé moteur à cage (AC-3)	KW	220/230 V CA 380/415 V CA 660/690 V CA	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobine CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobine CC (V)			24,36,48,110,220

Articles		Modèle	LC1-D115	LC1-D150	LC1-D170	LC1-D205	LC1-D245
Pôle			3	3	3	3/4	3/4
Courant de chauffage conventionnel nominal (A) AC-1			200	200	200	275	280
Coté opérationnel courant (A)	380/400V	AC-3 AC-4	115	150	170	205	245
	380/400V	AC-3 AC-4	50	65	70	75	85
	660/690V	AC-3 AC-4	70	90	100	108	115
	660/690V	AC-3 AC-4	25	32	35	38	40
Tension d'isolement nominale (V AC)			690	690	690	690	690
Pouvoir de contrôle triphasé moteur à cage (AC-3)	kW	380/415 V CA 660/690 V CA	55	75	75	90	110
Pouvoir de contrôle triphasé moteur à cage (AC-3)	kW	380/415 V CA 660/690 V CA	80	100	100	110	140
Bobine CA (V)			110,127,220,240,380,415,440,480,500,600

Articles		Modèle	LC1-D300	LC1-D410	LC1-D475	LC1-D620
Pôle			3/4	3/4	3/4	3/4
Courant de chauffage conventionnel nominal (A) AC-1			360	430	580	850
Coté opérationnel courant (A)	380/400V	AC-3 AC-4	300	410	475	620
	380/400V	AC-3 AC-4	124	150	185	188
	660/690V	AC-3 AC-4	190	235	290	360
	660/690V	AC-3 AC-4	60	72	85	170
Tension d'isolement nominale (V AC)			690	690	690	690
Puissance du triphasé contrôlé moteur à cage (AC-3)	kW	380/415 V CA 660/690 V CA	160	200	250	335
Puissance du triphasé contrôlé moteur à cage (AC-3)	kW	380/415 V CA 660/690 V CA	220	280	330	450
Bobine CA (V)			110, 127, 220, 240, 380, 415, 440, 480, 500, 600
