Commutateur inverseur

Un inverseur est un interrupteur électrique qui permet de commuter la charge d'une source d'alimentation à une autre et vice versa, manuellement ou automatiquement.
D'un autre côté, les commutateurs évitent également aux employés des services publics d'accidents électriques en maintenant le courant dans les limites correctes.
Les commutateurs garantissent également que la source d'alimentation est correctement isolée lorsqu'elle n'est pas utilisée.
D'autre part, les inverseurs électriques ont un large éventail d'applications, qu'il s'agisse d'une simple application domestique ou d'une application commerciale et industrielle critique.
Voici quelques exemples de cas d’utilisation :
●Télécommunications et réseaux de données
●Usines et procédés industriels
●Hôpitaux et établissements médicaux
●Établissements d'enseignement
●Centres commerciaux
●Entrepôts
●Petites et moyennes entreprises

I. Plage applicable

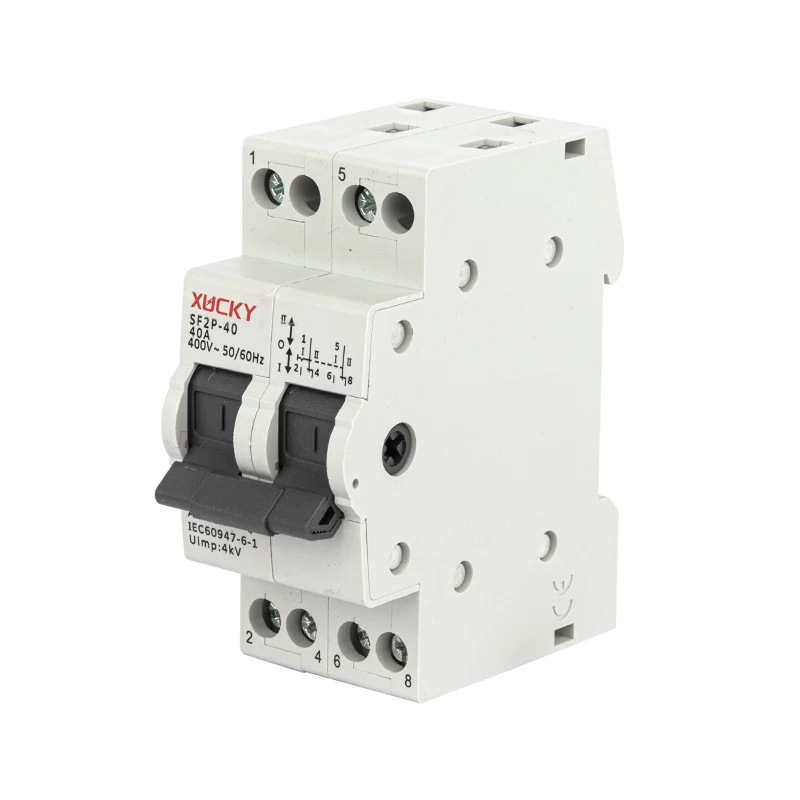

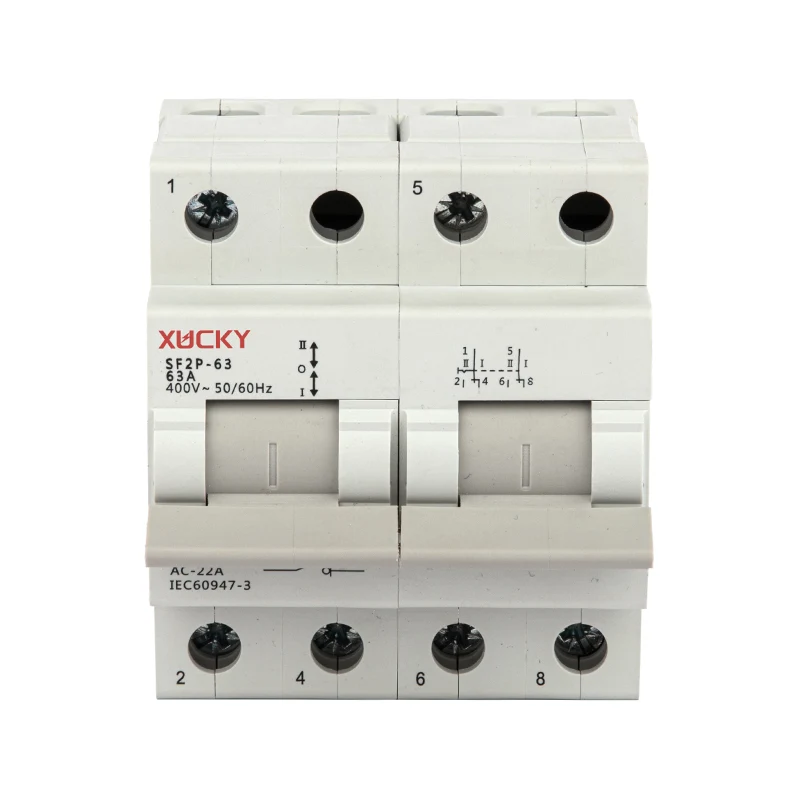

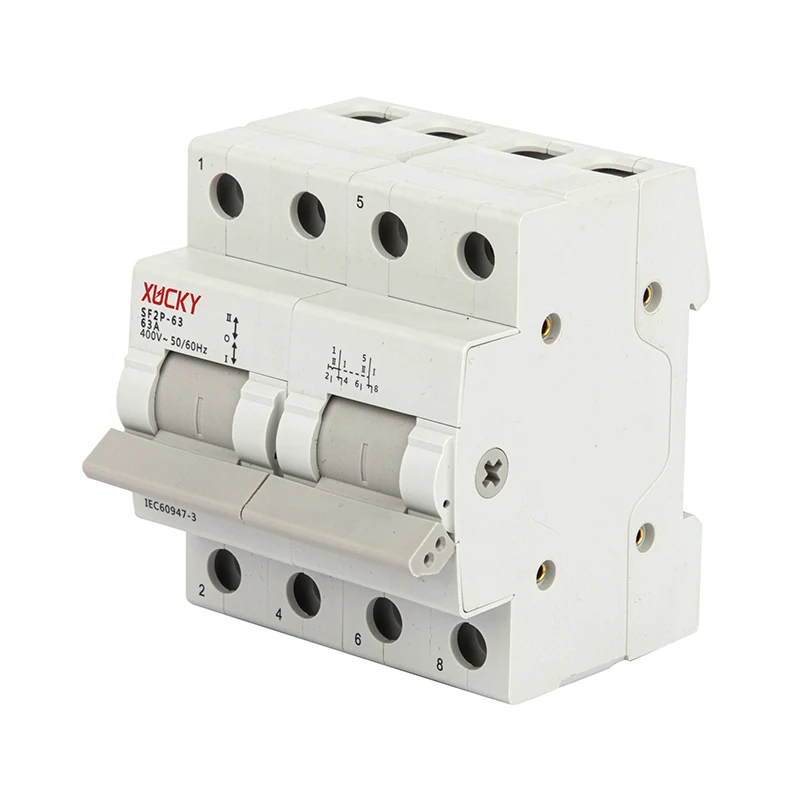

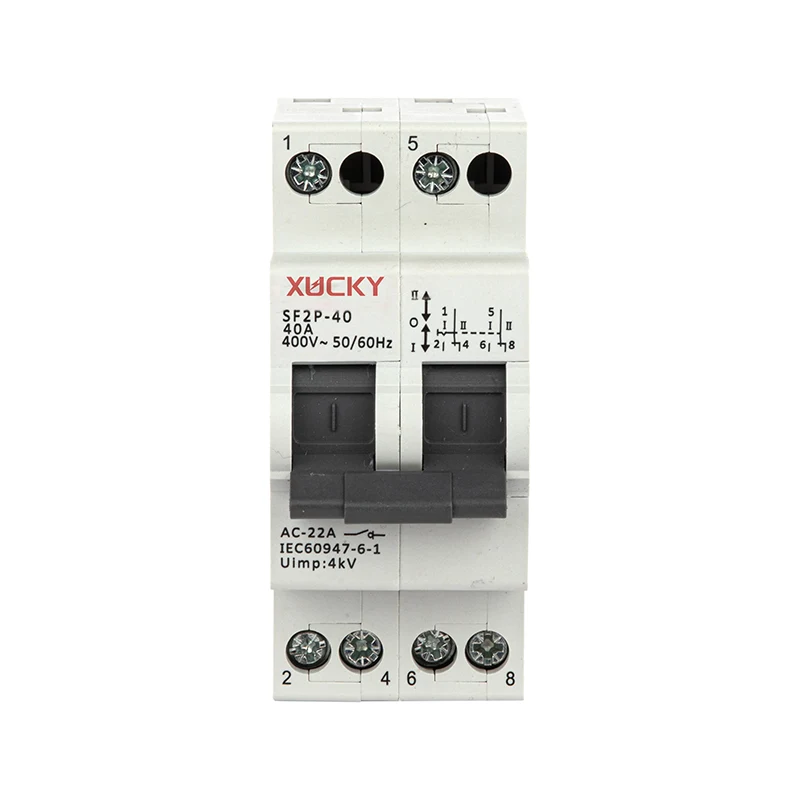

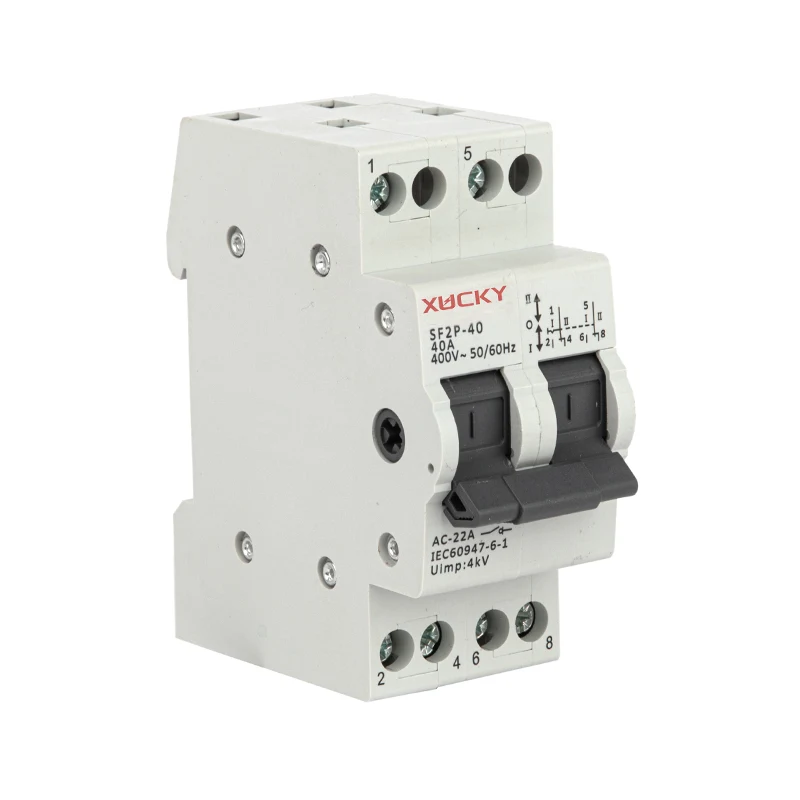

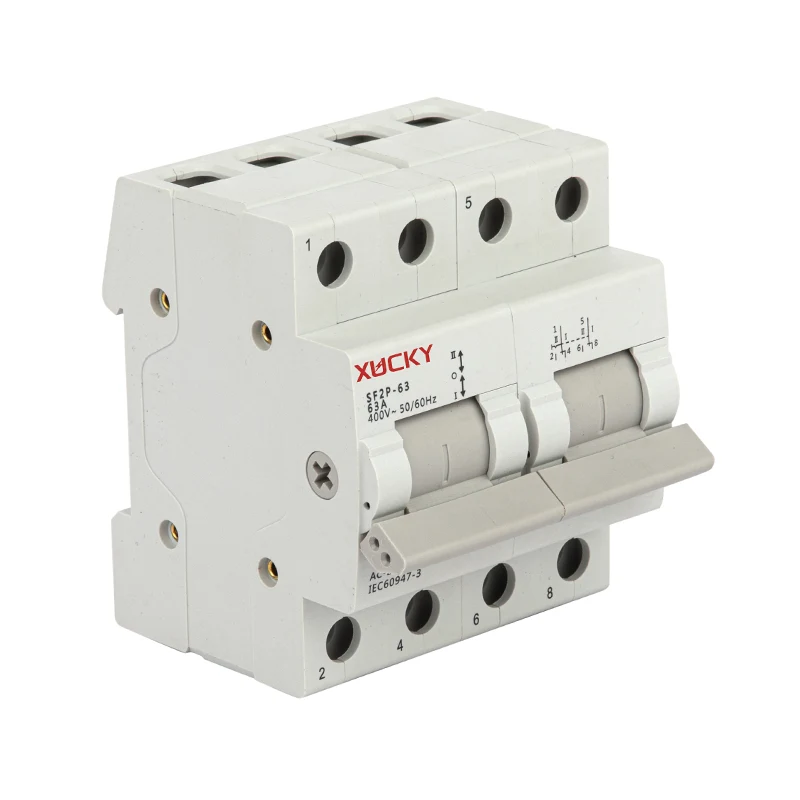

Le micro-commutateur d'installation sur rail DIN de la série SF est une sorte d'appareil de commutation applicable au circuit hybride de résistance et d'impédance avec CA 50 Hz ou 60 Hz, tension nominale inférieure à 230-400 V et courant nominal 16 A-125 A, permettant 2 sources d'alimentation ou une conversion de charge, réalisant les fonctions de conversion de circuit et de déconnexion du commutateur. Il peut être utilisé pour le changement d'alimentation des équipements électriques, le changement de fonctionnement positif et inverse du moteur, la mesure de la puissance du circuit de retour et le changement de phase du courant, etc. Le produit est conforme à la norme IEC60947-3 et EN60947-3


II. Caractéristiques du produit

Le micro-inverseur pour installation sur rail DIN réalise le changement des pasitions O, l et Il directement avec la poignée manuelle. La fente tournante de la poignée interne et la position coulissante de la broche sont toutes recouvertes d'un lubrifiant de haute qualité pour réduire l'usure mécanique. Le contact dynamique et statique adopte la méthode de contact raisonnable avec une bonne conductivité et stabilité. La structure d'installation de guide modulaire et standard est particulièrement adaptée au circuit d'adaptation d'un appareil à combinaison de bornes.


Spécification et fonctionnalité

■ Indicateur ON et OFF

■ Conforme à la norme IEC60947-3

■ La position de la poignée ON/OFF correspond à l'état des contacts

■ Installation et retrait rapides


III.Paramètres techniques

Numéro de pôle

1, 2, 3, 4

Standard

CEI60947-3

Courant nominal de conception de structure

32A

Tension et fréquence

230/240V~, 50/60Hz

Courant nominal

63-125A

Tension d'isolement Ui

500V

Capacité nominale de fermeture de court-circuit

20le, t=0,1s

Durée de vie électrique

1500

Durée de vie mécanique

8500

Degré de pollution

2

Type de connexion des bornes

Jeu de barres de câble

Couple de serrage

3,5 Nm

Courant de tenue au temps de tir nominal Icw

12le 1s

Catégorie d'utilisation

AC-22A


IV. Dimensions hors tout et d'installation


V. Instructions d'installation et d'utilisation et notes d'attention

■ Le micro-inverseur d'installation sur rail DIN doit être installé verticalement, avec la borne supérieure connectée à la source d'alimentation et le contact dynamique désexcité lorsqu'il est déconnecté afin d'assurer la sécurité humaine pendant le fonctionnement manuel.

■ Normalement, le micro-commutateur d'installation sur rail DIN ne doit pas fonctionner avec une charge pendant la mise sous et hors tension.

■ L'extrémité supérieure est destinée à la ligne entrante et l'extrémité inférieure à la ligne sortante (borne de charge), la connexion inverse n'est pas autorisée. S'il est nécessaire de couper l'alimentation des positions I et II, lorsque la poignée est poussée vers la position O, les positions I et II sont toutes hors tension. Si la position II doit être activée, poussez la poignée vers le haut, le contact de la position II est alors connecté et celui de la position I est déconnecté ; si la position I doit être activée, tirez la poignée vers le bas, alors le contact de la position I est connecté, tandis que celui de la position II est déconnecté.

■ Le changement à 3 positions du produit est réalisé grâce au fonctionnement de pièces mécaniques s'appuyant sur la compression et la libération du ressort principal. La poignée nécessite une force de fonctionnement élevée et présente une grande force d'inertie (produit 63A-125A). Généralement, il est difficile de réaliser un changement précis avec une seule main, et un fonctionnement incorrect entraînera un changement anormal du circuit. Pendant l'utilisation, il est recommandé d'utiliser le produit 63A-125A avec les deux mains ou avec un accessoire fourni par l'usine (la poignée de commande étendue).

■ Le micro-inverseur d'installation sur rail DIN ne doit pas être appliqué en cas de surintensité pendant la connexion et la déconnexion (utilisation en cas de surcharge), ni être activé et désactivé avec un courant de fonctionnement normal. Ne poussez ou ne tirez jamais sur l'interrupteur avec une force importante afin d'éviter tout accident ou réduction de la durée de vie.

■ Si plusieurs inverseurs sont placés simultanément dans le boîtier de distribution fermé, de la chaleur peut s'accumuler dans le boîtier, en conséquence, la température augmentera et l'interrupteur deviendra extrêmement chaud. Après une longue période d'utilisation, les parties isolantes des produits seront endommagées et la durée de vie du produit sera réduite. Lorsque la température dépasse + 40 °C, le produit doit être déclassé. Si le facteur de déclassement est de 0,8. alors le courant de fonctionnement maximum doit être le courant nominal multiplié par le facteur 08 (par exemple : le courant de fonctionnement maximum 125Ax 0,8 = 100A).

■ Le micro-interrupteur pour installation sur rail DIN n'a pas de chambre d'extinction d'arc. Il n'est pas permis de l'utiliser pour couper un courant de défaut. Si nécessaire, le client peut sélectionner la combinaison de fusibles appropriée pour disposer d'une grande capacité de coupure de charge et de court-circuit (la capacité de rupture du béton est déterminée par la capacité de coupure du fusible sélectionné). La section du fil de connexion de changement- L'interrupteur doit correspondre au courant nominal afin de garantir l'utilisation normale du produit. Le couple du fil du produit : 1,2 N. tapis 16-40A.

Noté courant (A)

16-20A

25A

32A

40-50A

63A

8GA

100A

125A

Spécification du fil

2.5

4

6

10

16

25

35

50


■ Pendant l'utilisation, les bornes de connexion de l'interrupteur et des fils doivent être vérifiées si elles sont bien fixées avec des vis. Si les bornes changent de couleur,
