Les différences et les scénarios d'application des commutateurs de fuite AC, A, F et B

Avec la vulgarisation des appareils électroménagers et des lampes LED à fréquence variable, le type AC traditionnellement largement utilisédisjoncteur de courant résiduela quelque peu échoué à suivre le développement des exigences de protection. Ensuite, les disjoncteurs de circuit de courant résiduel de type AC installé existants devraient-ils être remplacés? Comment sélectionner le type de disjoncteurs de courant résiduel nouvellement installés?

1. Qu'est-ce qu'un disjoncteur de courant résiduel (RCCB)?

Il est utilisé pour détecter la différence de courant entre la ligne de phase et la ligne neutre (courant résiduel). Lorsque le courant de fuite dépasse le seuil défini, il coupe rapidement l'alimentation. Sécurité personnelle: La sensibilité typique est de 30 mA, ce qui peut trébucher lorsqu'une personne obtient un choc électrique. Protection par incendie: Des sensibilités de 100 mA ou 300 mA peuvent supprimer les incendies causés par de petites fuites de courant. Temps de fonctionnement (cité de GB / T 16916.1): Lorsque le courant résiduel = IΔN, le temps de fonctionnement ≤ 300 ms; Lorsque le courant résiduel = 5iΔn, le temps de fonctionnement ≤ 40 ms.

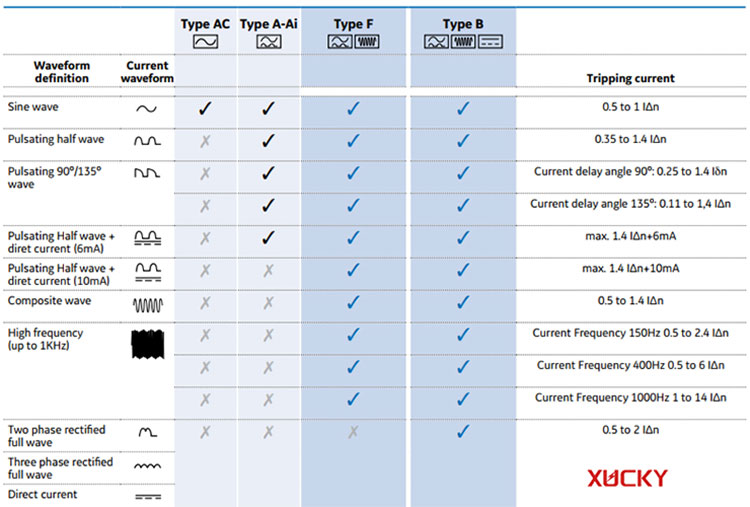

2. Quelles sont les différences fondamentales entre les disjoncteurs de fuite AC, A, F et B?

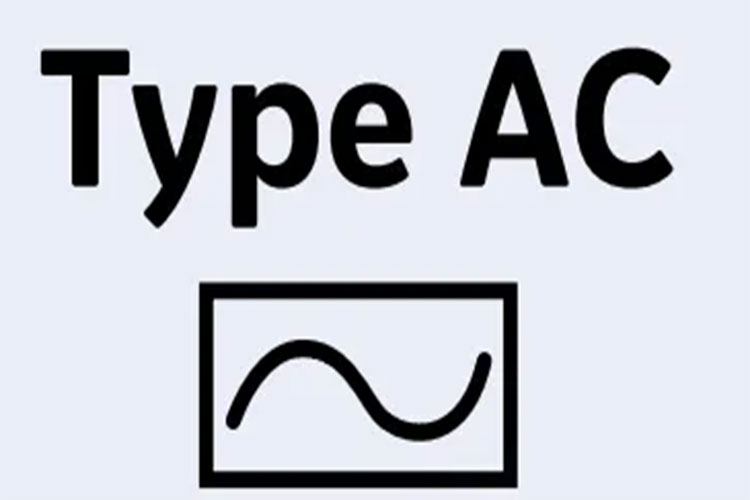

Type de CA: charge linéaire, adaptée aux charges résistives / inductives pures (lampes à incandescence, chauffe-eau électriques, etc.), ne déclenche que pour l'action de fuite de climatisation sinusoïdale à 50/60 Hz. Toutes les formes d'onde contenant des composants CC ou des composants à haute fréquence ne se déclenchent pas.

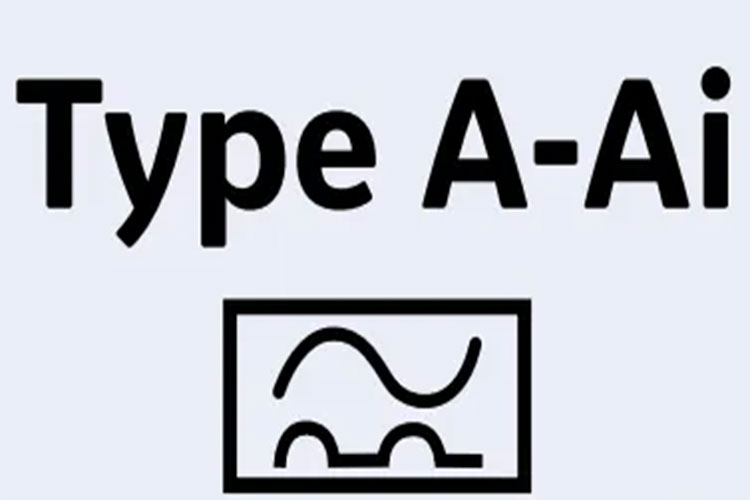

Type A: La charge du redresseur, basée sur le type AC, peut également reconnaître les formes d'onde "Sine AC + Pulsating DC" (courant de dents de scie après une rectification de demi-onde ou d'onde complète). Il ne peut toujours pas détecter DC lisses en DC ou en DC pulsante au niveau du kilohertz, couramment trouvé dans les appareils domestiques avec des ponts redresseurs.

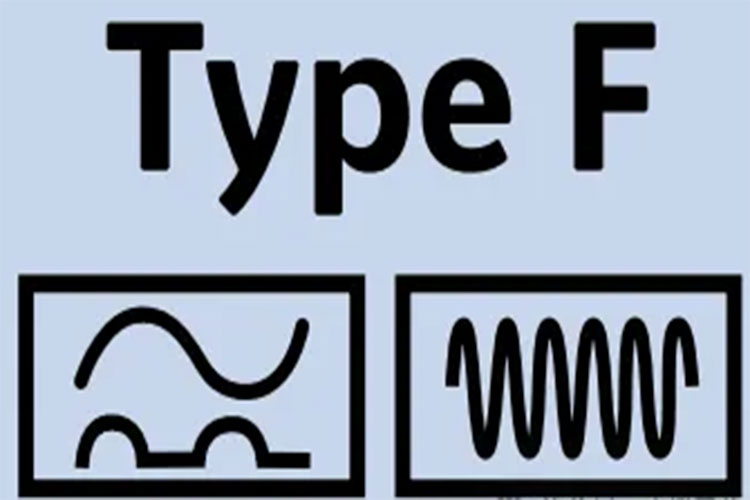

Type F: Charge de fréquence variable monophasée, couvre toutes les capacités de type A et s'étend à une fréquence de fréquence moyenne à haute fréquence (segments de spectre des onduleurs de fréquence variable monophasée et des circuits PFC) allant de 10 Hz à 1 kHz. Cependant, il n'est pas responsable de DC lisse. Il est spécifiquement conçu pour les appareils ménagers à fréquence variable monophasés.

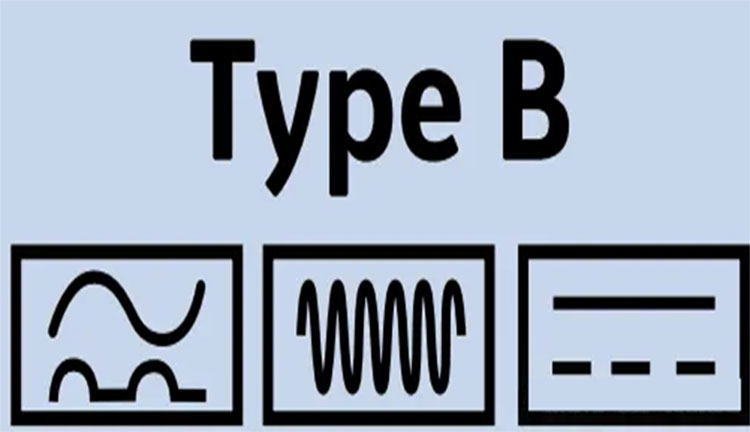

Type B: charge de fréquence variable triphasée, s'étend au-delà du type F: d'une part, il peut déclencher jusqu'à 1 kHz de fuite de CC sinusoïdale ou pulsante, et d'autre part, il peut également détecter 0 Hz de DC lisse.

3. Pour quels scénarios le disjoncteur de fuite de type AC est-il adapté?

• Lampes à incandescence, lampes halogènes, les lampes traditionnelles à économie d'énergie;
• Chauffures d'eau électriques, fours de type résistance, couvertures électriques et autres charges purement résistives;
• Moteurs à une vitesse ou appareils ménagers sans contrôle électronique de vitesse.

4. Pour quels scénarios le commutateur de protection de fuite de type A est-il adapté?

• Machines à laver à ajustement de la vitesse électronique / variable, réfrigérateurs à fréquence variable;
• Fours à micro-ondes, cuiseurs de riz électriques, alimentations informatiques et télévisées;
• Lampes du pilote LED et les circuits de douille avec rectification.

5. Pour quels scénarios le disjoncteur de fuite de type F convient-il?

Charge de fréquence de variables monophasées commerciales ménagers / compactes

• Unité d'extérieur de la climatisation à fréquence variable, compresseur de pompe à chaleur monophasée
• Machine à laver à fréquence variable, sèche-linge, lave-vaisselle
• Pompe à eau à fréquence variable monophasée (piscine, pompe de circulation de chauffage au sol)
• Aspirateur de commande de vitesse électronique, outils électriques et autres produits

avec l'alimentation de commutation PFC

• Drive LED haute puissance, adaptateur électrique, équipement d'impression de bureau
• Petites UPS, alimentation de contrôle industrielle, etc.

6. Pour quels scénarios le disjoncteur de fuite de type B convient-il?

• Convertisseurs de fréquences de climatiseurs de climatiseurs centraux;
• Onduleurs photovoltaïques, onduleurs de stockage d'énergie;
• Chargeurs de véhicules CC et AC, UPS, machines CNC.

7. Quels paramètres clés doivent être pris en compte lors de la sélection?

• Courant nominal (IN): Sélectionnez en fonction du courant de charge simultané maximum multiplié par une marge de 1,2 à 1,3 (25 A / 40 A / 63 A / 100 A, etc.).
• Courant de fonctionnement résiduel nominal (IΔN): protection personnelle: 30 mA (10 mA pour les zones spéciales);
• Protection par incendie: 100 mA ou 300 mA (pour la principale protection des fuites totales).
• Numéro de poteau: SECIPE SECTIVE 1P + N, THIPASE SELECT 3P + N OU 4P.

8. Comment choisir entre 30 mA, 100 mA et 500mA?

• Circuits terminaux (chambre, salon, chambre pour enfants): 30 mA, pour une protection personnelle des chocs électriques.
• Terminaux de la zone humide (cuisine, salle de bain): 30 mA, dans des environnements d'humidité élevée, la protection personnelle est plus nécessaire et elle ne doit pas être détendue à un courant plus élevé.
• Boîte de distribution principale Protection des fuites totales: 100 mA - 300 mA, protection contre le feu + coordination sélective avec le niveau inférieur. Il est recommandé de choisir un type retardé (type s)
• Circuits de haute puissance / industriels: priorité 300 Ma. Après calcul ou mesure, si le courant de fuite est relativement important, 500 mA ou plus peuvent être sélectionnés pour réduire les faux déclenchement causés par des fuites en lignes longues.

9. Quelles sont les précautions de l'installation et de la maintenance?

• Installation:

Installez l'interrupteur de protection des fuites sur le côté entrant principal de la boîte de distribution, aussi près que possible du compteur d'électricité.

Le fil de phase et le fil neutre doivent être acheminés par le transformateur à séquence zéro. Le fil neutre ne doit pas être mélangé avec d'autres circuits ou PE.

• Environnement:

Éloignez-vous des températures élevées, de l'humidité élevée et des gaz corrosifs. Vérifiez régulièrement la propreté. Surtout pour la boîte de distribution dans la cuisine, une boîte électrique de type scellé doit être sélectionnée.

• Auto-vérifie:

Appuyez sur la touche "T" une fois par mois;

La fréquence peut être augmentée pendant les saisons pluvieuses et humides.

10. Quelles sont les différences entre RCCB et RCBO?

• RCCB: Offre uniquement une protection contre les fuites, tandis qu'un MCB est requis pour la protection contre la surcharge / surtension.
• RCBO: Combine la protection des fuites, la protection contre les surcharges et la protection de court-circuit dans une unité, d'économie d'espace mais avec un prix légèrement plus élevé.

11. Dois-je remplacer l'interrupteur de fuite de type AC ménagers?

• La mise à niveau doit être basée sur la charge réelle: Danger de sécurité: le type AC ne déclenchera pas pour les fuites CC pulsantes / plus lisses;
• Risque de faux voyage: le biais CC peut empêcher le type de CA de réinitialiser ou de provoquer un faux voyage;
• Plan de mise à niveau: rectification ordinaire, appareils électroniques → remplacer par un type; Ceux contenant des dispositifs DC ou à haute fréquence lissés → Utilisez directement avec B type B; La protection des fuites principales de niveau supérieur peut toujours conserver le type AC (ou un type) pour assurer la "classification sélective".
• Les nouveaux tas de charge standard nationaux sont équipés d'une surveillance 6MA CC depuis 2025, et aucune installation supplémentaire n'est requise.
