Disjoncteur miniature DZ47-63

Disjoncteur miniature DZ47-63 de haute qualité provenant de fournisseurs chinois, XUCKY Electric est spécialisé dans les équipements terminaux électriques modulaires depuis de nombreuses années. Nos produits ont un bon avantage de prix et couvrent la plupart des marchés d'Amérique du Sud, du Moyen-Orient, d'Afrique et d'Asie du Sud-Est. Nous sommes impatients de devenir votre partenaire à long terme en Chine.

Champ d'application

Le disjoncteur miniature DZ47-63 ou appelé MCB est principalement utilisé dans le courant alternatif 50/60 Hz, tension de fonctionnement nominale de 230 V/400 V et moins, courant nominal du circuit 63 A, le disjoncteur est principalement utilisé dans le câblage électrique des bâtiments modernes et les surcharges. la protection contre les courts-circuits des équipements s'applique également au fonctionnement peu fréquent et à l'isolation de la ligne. Les caractéristiques structurelles du DZ47-63 MCB sont composées du boîtier en plastique, du mécanisme de commande, du système d'arc de contact, du mécanisme de déclenchement et d'autres composants. Le boîtier utilise un plastique spécial hautement ignifuge et de haute résistance, il présente une résistance élevée aux chocs et un poids léger. Les pièces du mécanisme de commande du disjoncteur DZ47 sont fabriquées en plastique à haute résistance, ce qui garantit la sensibilité et la fiabilité tout en obtenant le moment d'inertie le plus bas, de sorte que le temps écoulé entre le défaut de court-circuit et le fonctionnement du mécanisme de déclenchement soit court. Le mécanisme de déclenchement est composé d'un mécanisme de déclenchement bimétallique à temps inverse en cas de surcharge et d'un mécanisme électromagnétique instantané de court-circuit. Le système d'arc de contact utilise un angle d'arc de guidage spécial et une allée hors de la pièce, et présente des caractéristiques de limitation de courant importantes. Le disjoncteur miniature DZ47 est conforme aux exigences des normes IEC60898 et GB10963.1. Les disjoncteurs miniatures DZ47-63 sont produits par TAIXI et ont été certifiés par les certifications nationales CCC et CE.

Modèle et signification

Conditions normales de fonctionnement et conditions d’installation

3.1 La limite supérieure de la température ambiante ne dépasse pas +40 ℃, la limite inférieure ne dépasse pas -5 °C et la température moyenne sur 24 heures ne dépasse pas +35 °C.

3.2 L'altitude du site d'installation ne doit pas dépasser 2 000 m.

3.3 L'humidité relative atmosphérique à la température de l'air ambiant +40 ℃ n'est pas supérieure à 50 %, cela permet d'avoir une humidité relative plus élevée à des températures plus basses ; par exemple à + 20 ℃ jusqu'à 90 %. Des précautions particulières doivent être prises concernant la condensation qui peut occasionnellement se produire sur le produit en raison des changements de température.

3.4 Degré de pollution : Niveau 2.

3.5 Conditions d'installation : Installé dans un endroit sans impact significatif, sans vibration, sans milieu dangereux (explosif).

3.6 Installation : Rail d'installation TH35-7.5.

3.7 Catégorie d'installation : Classe II, III.

Les principaux paramètres et performances techniques

Principales spécifications du disjoncteur DZ47 :

Selon le courant nominal : 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

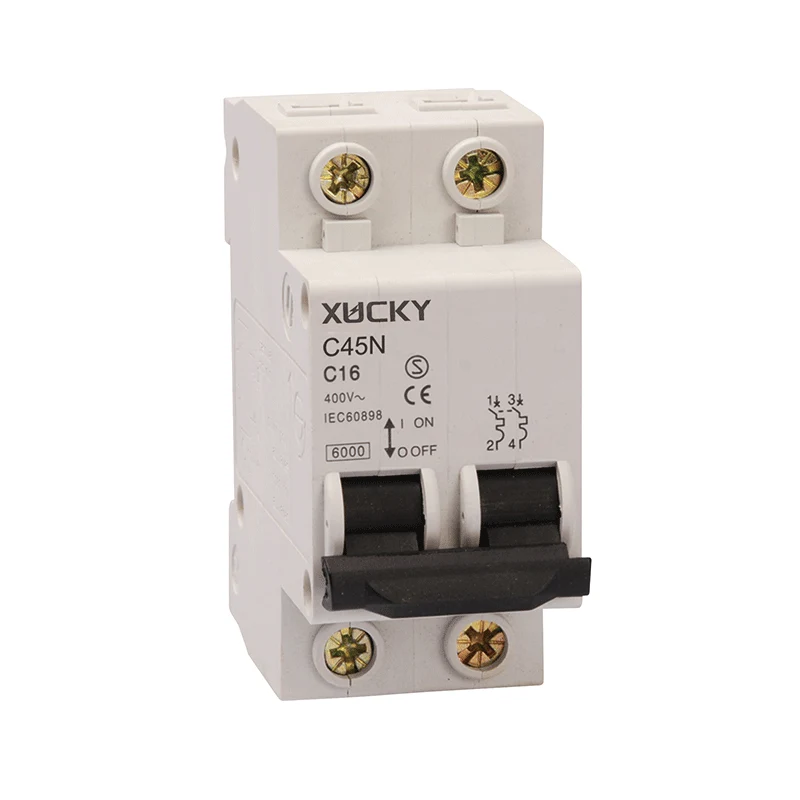

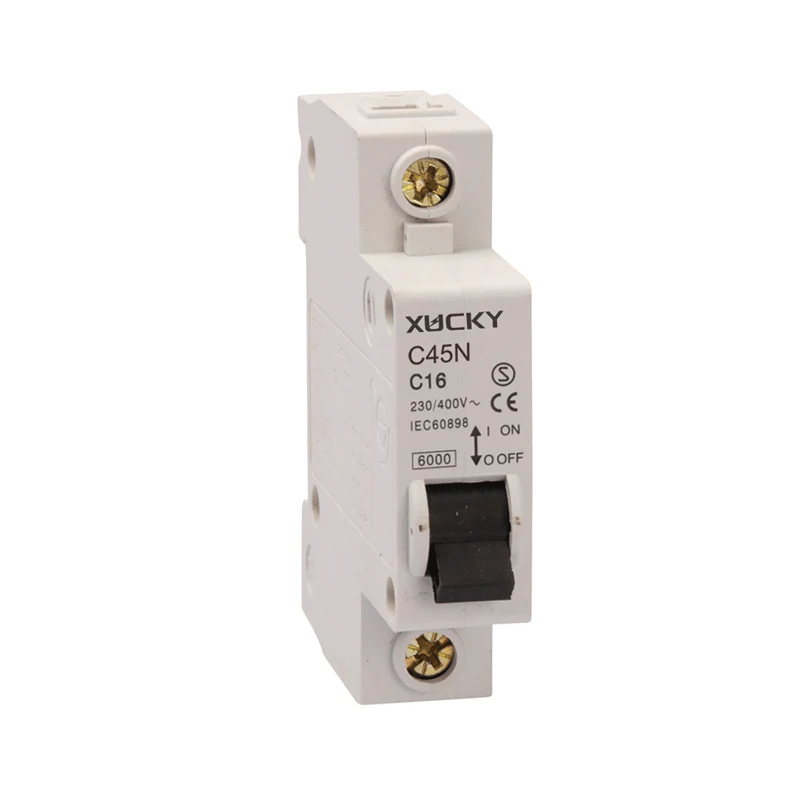

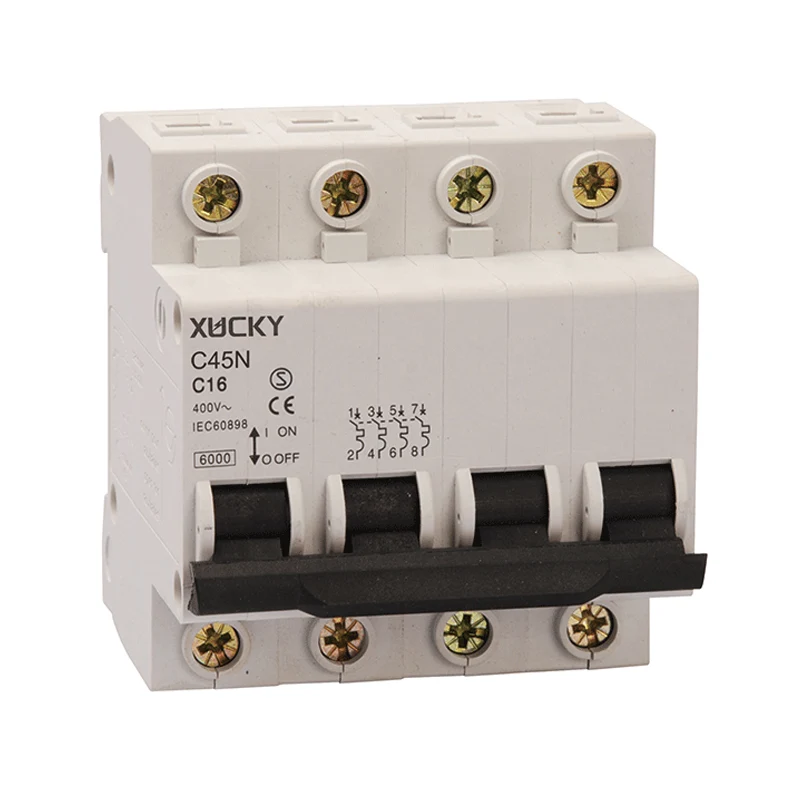

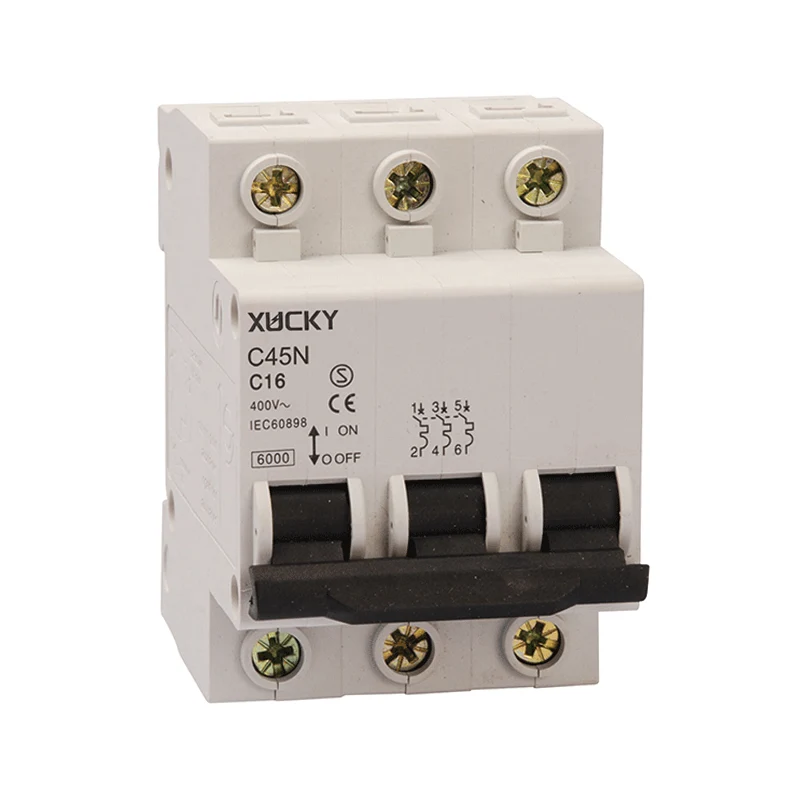

Selon le PÔLE : 1P. Unipolaire ; 2P. Deux pôles ; 3P. Trois pôles ; 4P. Quatre pôles.

Selon le formulaire de déclenchement instantané du disjoncteur : a. MCB de type B (3 pouces ~ 6 pouces); b. MCB de type C (5 pouces ~ 10 pouces); c. MCB de type D (10 pouces ~ 20 pouces).

Durée de vie mécanique et électrique : le disjoncteur miniature DZ47 établit et coupe le courant nominal dans la tension nominale, le facteur de puissance est de 0,85 à 0,9, selon le test de fréquence du cycle de fonctionnement par heure 120 fois (> 32 A) ou 240 (≤ 32 A), sa durée de vie électrique est de 4 000 fois, sa durée de vie mécanique est de 10 000 fois.

Paramètres techniques du disjoncteur DZ47

Pouvoir de coupure nominal en court-circuit de DZ47-63

Caractéristiques de protection contre les surintensités à une température ambiante de 30 ℃ ~ 35 ℃

Coefficient de compensation de température du disjoncteur DZ47

Le facteur de correction du courant utilisé par le disjoncteur miniature DZ47 à différentes altitudes

DZ47 Courbe caractéristique de déclenchement du MCB DZ47-63

Courbe caractéristique de déclenchement du MCB de type C

Courbe caractéristique de déclenchement des disjoncteurs de type D

Câblage : 25 mm² et moins pour la connexion des fils, la méthode de câblage consiste à visser le câblage, le couple est de 2,0 N · m.

Dimensions d'encombrement et d'installation

Qu'est-ce qu'un disjoncteur miniature ?

Un MCB est un interrupteur électrique à commande automatique. Les disjoncteurs miniatures sont destinés à éviter d'endommager un circuit électrique en raison d'un courant excessif. Ils sont conçus pour se déclencher en cas de surcharge ou de court-circuit afin de protéger contre les défauts électriques et les pannes d'équipement.

Les mini-disjoncteurs sont-ils toujours utilisés ?

Le fusible ne le détecte peut-être pas, mais le disjoncteur miniature le fait de manière plus fiable. Le MCB est beaucoup plus sensible aux surintensités qu'un fusible. La manipulation d'un MCB est électriquement plus sûre qu'un fusible.

A quoi servent les mini disjoncteurs ?

Un disjoncteur miniature est utilisé dans les applications résidentielles et commerciales où une seule phase d'alimentation est délivrée (monophasée) pour protéger le câblage et l'équipement des dommages causés par les surintensités. Et un système monophasé est généralement utilisé pour l’éclairage ou les appareils électroménagers d’une maison ou d’une entreprise.
