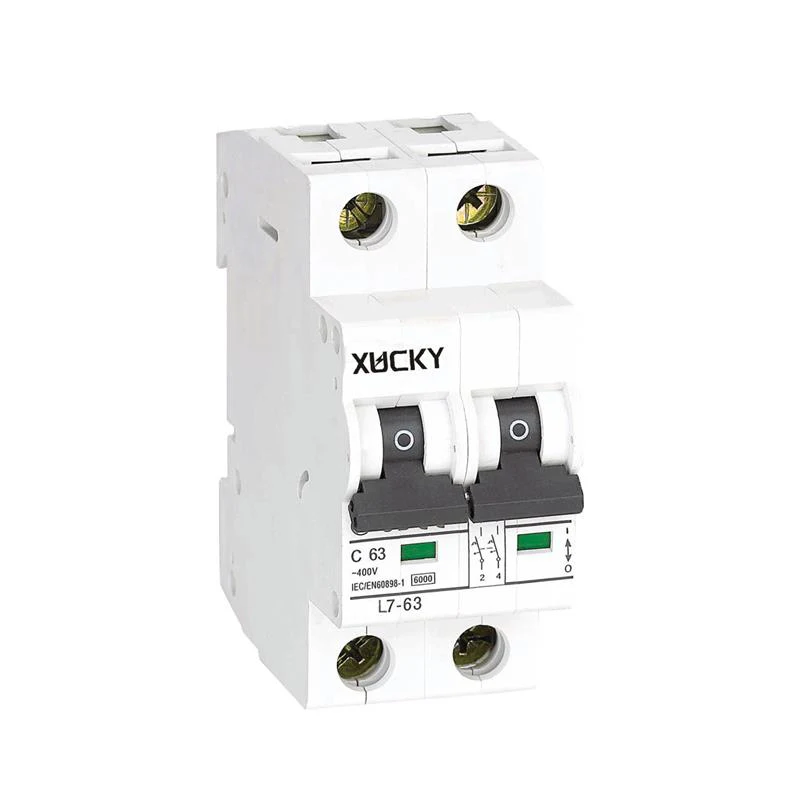

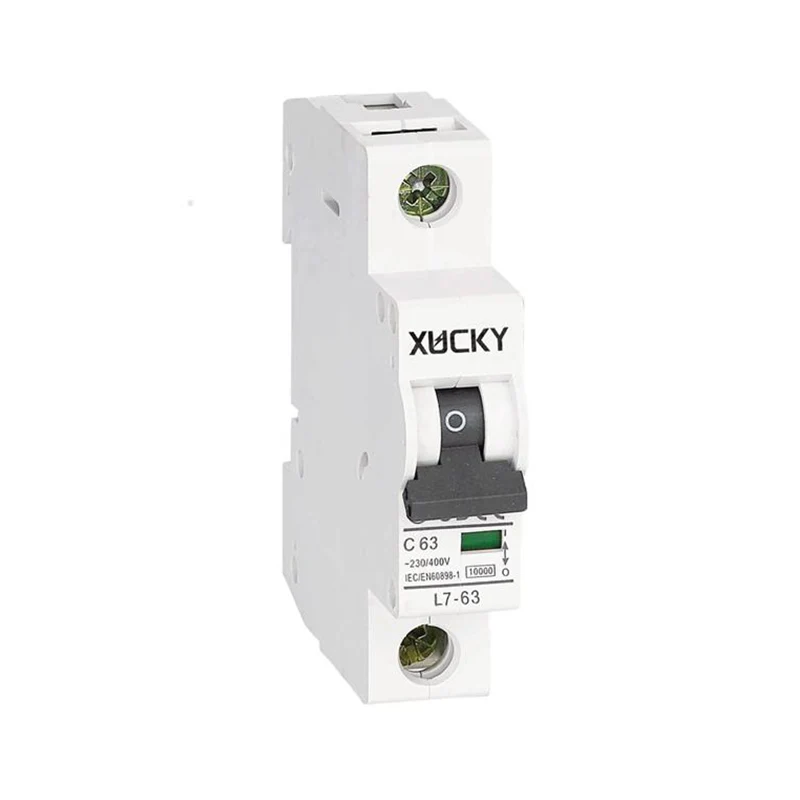

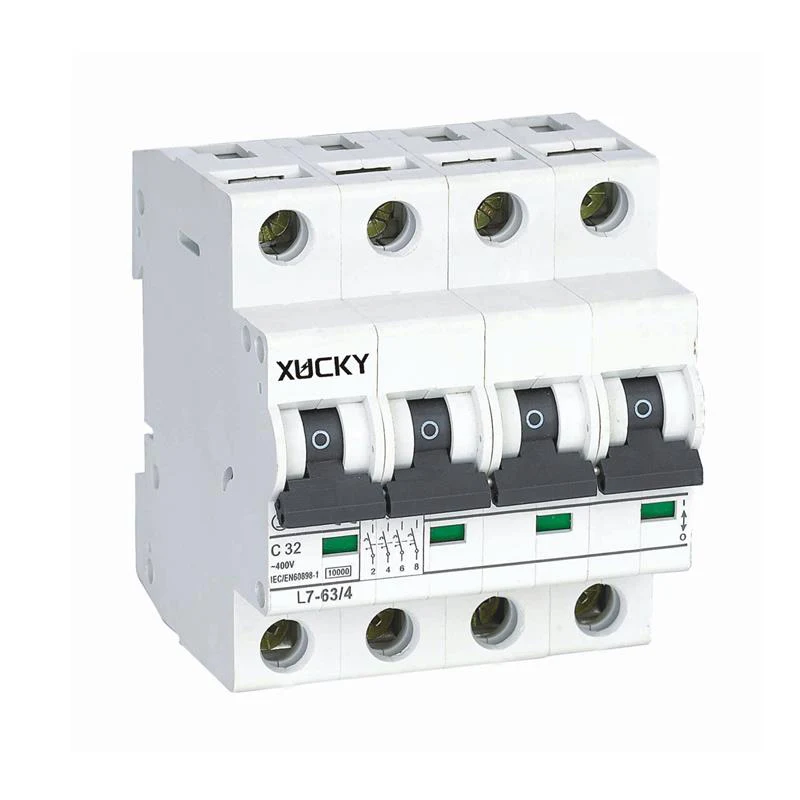

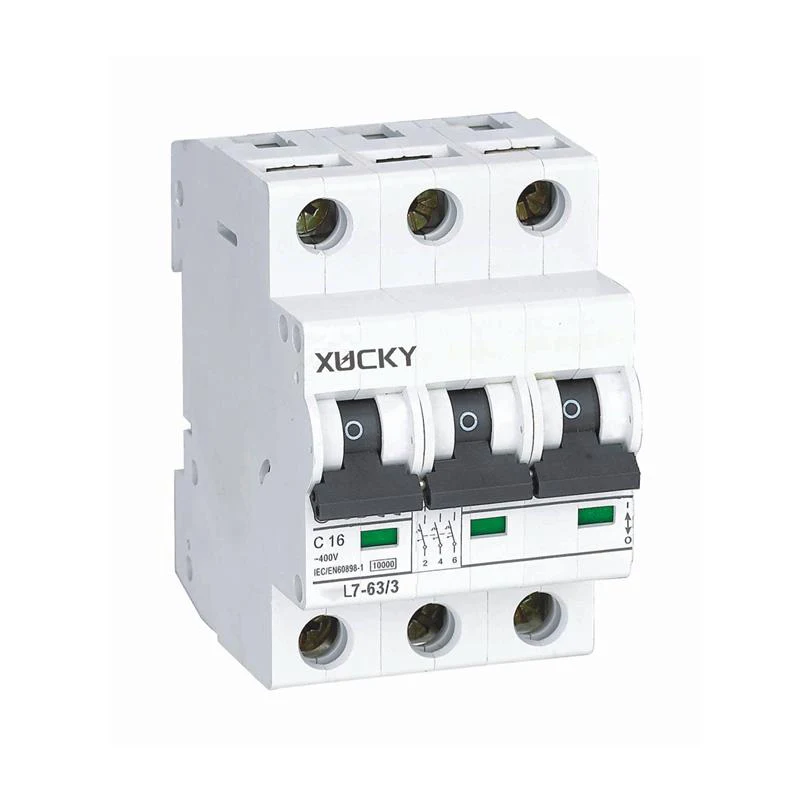

Disjoncteur miniature L7-63

Produits personnalisés de haute qualité Disjoncteur miniature L7-63 provenant de fournisseurs et de fabricants chinois, XUCKY Electric propose une large gamme de produits pour répondre aux différents besoins de nos clients dans le monde entier. Notre engagement envers une qualité supérieure, une technologie innovante et un excellent service client nous distingue dans notre industrie.

envoyer une demande

Description du produit

Champ d'application

Disjoncteur miniature L7-63 de la marque XUCKY Electric (disjoncteur miniature 10KA), principalement utilisé pour les lignes de distribution de protection de AC 50 Hz/60 Hz, tension nominale de 110 V, 230 V (220 V), 400 V (380 V), courant nominal de 1 A, 3 A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A et 63A, le pouvoir de coupure nominal en court-circuit est de 10KA ou moins, et utilisé pour les lignes de fabrication, de coupure et de conversion peu fréquentes, avec surcharge, court-circuit protection. Dans le même temps, le MCB 10KA dispose de modules de fonctions auxiliaires puissants, tels que des contacts auxiliaires, des contacts d'indication avec alarme, un déclencheur shunt, un déclencheur à sous-tension, un déclencheur à distance et d'autres modules. Le disjoncteur miniature L7-63 (10KA MCB) est conforme aux normes GB10963.1 et IEC60898-1.

Principaux paramètres techniques

Courant nominal	6A,10A,16A,25A,32A,40A,50A,63A
Poteaux	1P,2P,3P,4P
Tension nominale Ue	230V/400V
Tension de tenue aux impulsions nominale (1,2/50) Uimp	6kV
Tension d'essai diélectrique à et Ind . Fréq. Pendant 1min	2kV
Classe de protection	IP20
Caractéristique de libération thermo-magnétique	Courbe B (3-5 pouces), courbe C (5-10 pouces), courbe D (10-14 pouces)
Durée de vie électrique	2000
Durée de vie mécanique	10000
Température de référence pour le réglage de l'élément thermique	35 ℃
Température ambiante	-5~+40℃
Type de connexion des bornes	Vis Phillips
Câble adaptateur	6-63A 1-25mm² 16-3AWG
Couple de serrage	3.0N.M
Combinaison avec accessoires Contact auxiliaire
Contact auxiliaire	Oui
Contact d'alarme	Oui
Déclencheur shunt	Oui
Libération sous tension	Oui

Courbe caractéristique de déclenchement - Type B C D

Compensation de température

Lorsque la température ambiante n'est pas une référence de 30 degrés, le facteur de correction de référence est le suivant.

Température ambiante	-20 ℃	-10 ℃	0℃	10 ℃	20℃	30℃	40 ℃	50℃	60 ℃
Coefficient de correction actuel	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Connexion

Courant nominal	Fil de cuivre d'adaptateur minimum
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG

40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
