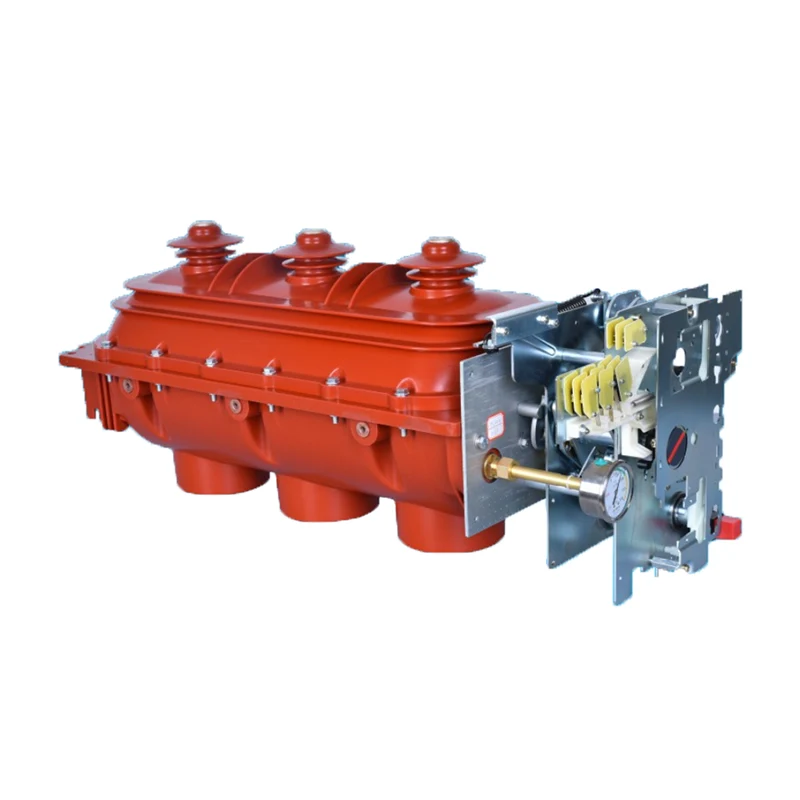

FLN36-12 Commutateur de charge d'hexafluorure de soufre haute tension d'intérieur

Le commutateur de charge d'hexafluorure de soufre haute tension d'intérieur FLN36-12 est un appareillage de commutation moyenne tension développé par un fabricant professionnel XUCKY. Il s'agit d'un appareillage moyenne tension multifonctionnel qui intègre des fonctions de commutation, d'ouverture et de mise à la terre. Il adopte une coque en résine époxy renforcée et entièrement scellée remplie de gaz SF6 de 0,05 MPa. Bienvenue à nous contacter !

envoyer une demande

Description du produit

Application

L'interrupteur de charge d'intérieur à haute tension en hexafluorure de soufre FLN36-12 de haute qualité de Xucky est un appareillage de commutation moyenne tension développé par notre société en référence aux nouvelles technologies internationales et selon les normes pertinentes du système électrique chinois, et ses indicateurs de performance répondent à la norme nationale GB/T3804-2017 "Interrupteur de charge CA haute tension 3,6 kV-40,5 kV", qui est le principal élément de commutation de l'anneau. unité principale.

L'interrupteur de charge d'intérieur à haute tension en hexafluorure de soufre série FLN36-12D/FL(R)N36-12D est un ensemble de freins, d'ouverture et de mise à la terre comme l'un des appareillages de commutation moyenne tension multifonctionnels, dans un boîtier entièrement scellé, avec une structure renforcée de coque en résine époxy remplie de gaz O.O5MPa SF6, avec le moins de pièces pour atteindre les trois fonctions ci-dessus, pour assurer la qualité de Le produit, améliore la fiabilité.

Il ne nécessite aucun entretien et peut fonctionner en toute sécurité pendant plus de 20 ans dans des conditions normales.

Utilisation de la condition

Humidité relative :

Moyenne quotidienne <95%

Moyenne mensuelle <90%

Altitude : <5000m

Vibrations et chocs sévères, ainsi qu'aucun incendie, corrosion chimique, emplacement à risque d'explosion

Appliquer la norme :

GB/T3804-2017

Commutateur de charge CA haute tension

3,6kV-40,5kV

Paramètre technique

Nombre	Nom		Unité	Données
1	Tension nominale		kV	12
2	Fréquence nominale		Hz	50
3	Note actuelle		A	630
4	Courant de tenue de crête assigné		le	50
5	Courant de tenue de courte durée évalué 4S		le	20
6	Courant de fermeture nominal		le	50
7	Courant de coupure nominal	Courant de coupure de charge active	A	630
		Courant de coupure en boucle fermée	A	630
		Courant de coupure de charge du câble	A	10
8	Tension de tenue à la fréquence industrielle 1 min interphase, à la terre/fracture		kV	42/48
9	Résiste à la tension de choc de foudre en interphase, vers la terre/fracture		kV	75/85
10	Pression relative du gaz Sf6 (pression relative de 20 °C)		MPa	≤0,04
11	Tension de fonctionnement nominale (électrique)		V	AC220, DC220
12	Tension nominale du déclencheur shunt		V	AC220, DC220
13	Vitesse moyenne d'ouverture		MS	3,5 ± 1,5
14	Vitesse moyenne de fermeture		MS	3,5 ± 1,5
15	Simultanéité ouverture et fermeture triphasée		MS	≤3
16	Résistance de la boucle principale		mΩ	≤120
17	Le fonctionnement manuel est le plus présent pour le moment		N.m	≤160
18	Entraxe entre phases		mm	210 ± 0,5
