Interrupteur de coupure de charge d'air haute tension d'intérieur série FN5-12

Prise en charge de la production de masse personnalisée. L'interrupteur de coupure de charge d'air haute tension intérieur de la série FN5-12 (ci-après dénommé interrupteur de coupure de charge) s'applique au réseau AC 50 Hz 12 kV, pour couper le courant de charge et fermer le courant de court-circuit. L'interrupteur-sectionneur avec fusible peut couper le courant de court-circuit pour la protection de l'interrupteur. L'interrupteur-sectionneur peut être utilisé avec un mécanisme de commande manuel de type CS6-1, et ce produit utilise spécialement le mécanisme de commande manuel CS.

envoyer une demande

Description du produit

Application

L'interrupteur de coupure de charge d'air haute tension d'intérieur de la série FN5-12 (ci-après dénommé interrupteur de coupure de charge) s'applique au réseau AC 50 Hz 12 kV, pour couper le courant de charge et fermer le courant de court-circuit. L'interrupteur-sectionneur avec fusible peut couper le courant de court-circuit pour la protection de l'interrupteur.

L'interrupteur-sectionneur peut être utilisé avec un mécanisme de commande manuel de type CS6-1, et ce produit utilise spécialement le mécanisme de commande manuel CS 口.

Type et signification

FN5-12 Series Indoor High Voltage Air Load Break Switch

Utiliser l'environnement

un. Altitude < 1000m ;

b. Température de l'air ambiant mFre : -25~+40°C, (mécanisme de commande motorisé〉-5°C) ;

c. Humidité relative : moyenne journalière <95%, moyenne mensuelle <90% (+25 °C) ;

d. Air ambiant sans pollution évidente, comme des gaz corrosifs ou inflammables, de la vapeur d'eau, etc.

e. Sans fortes vibrations fréquentes.

Données techniques de l'interrupteur de coupure de charge d'air haute tension d'intérieur série FN5-12

4.1 Paramètres techniques de l'interrupteur-sectionneur, tableau 1

Nom	Unité	Valeur
Tension nominale	kV	12
Tension de fonctionnement maximale	kV	12
Fréquence nominale	Hz	5.
Courant nominal	A	400 630
Courant de tenue de courte durée nominal (courant de stabilité thermique)	kA/S	12,5/4 20/2
Courant de tenue de crête assigné (courant de stabilité dynamique)	kA	31,5 50
Courant de coupure nominal en boucle fermée	A	400 630
Courant de coupure de charge de puissance nominale	UN.	400 630
Courant de coupure de charge de puissance nominale de 5 %	A	20 31,5
Courant de coupure de charge nominal du câble	A	10
Courant de coupure nominal du transformateur à vide		1250kVA à vide courant du transformateur
Courant nominal de fermeture de court-circuit	kA	31,5 50
Temps de coupure du courant de charge	Chargement/temps	100%/20 30%/75 60%/35 5%/80
1 min de fréquence d'alimentation w ; Tension nstana (RMS), rupture phase-phase/isoktmg	kV	42/48
Fréquence industrielle v^tnstand tension entre les fractures d'isolement	kV	53
Tension de tenue aux chocs de foudre à la terre (crête), rupture phase-phase/isolement	kV	75/85
Couple de manoeuvre ouverture/fermeture	Nm(N)	90(80) 100(200)

Remarque : partie mise à la terre du commutateur de charge FN5-12D avec capacité de courant de création de court-circuit.

4.2 Tableau des paramètres techniques des fusibles2

Modèle	Tension nominale KV	Fusible Courant nominal A	Courant de coupure assigné KA	Courant nominal de l'élément fusible
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Apparence et dimensions d'installation (mm)

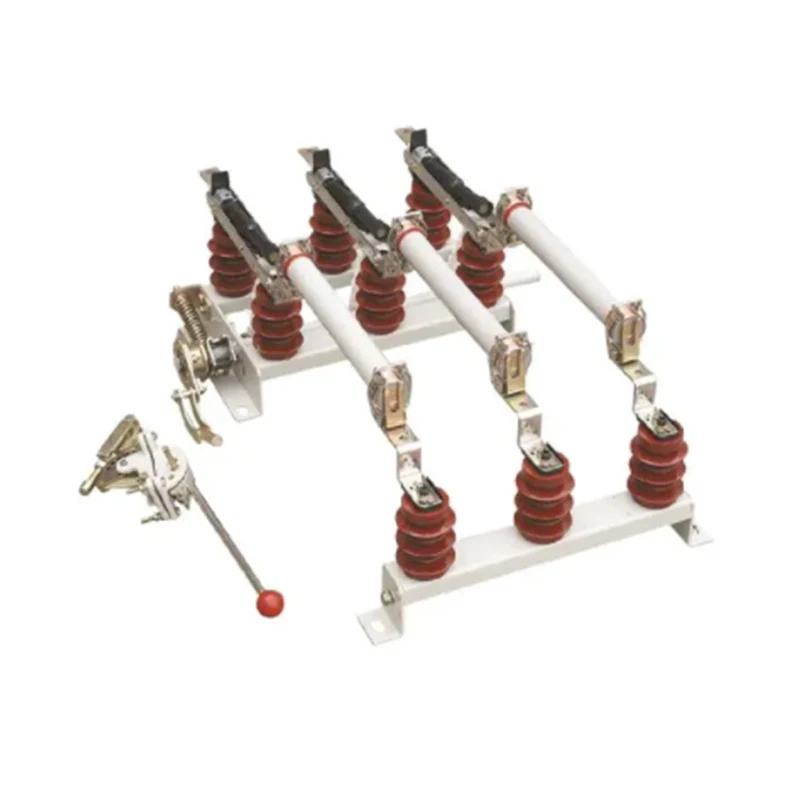

Figure 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Cadre	2. Isolateur de poteau	3. Tableau de câblage des roulements	4. Lame
5. Extincteur d'arc	6. Ressort de torsion et son roulement à broches	7. Barre de guidage	8. Tableau de câblage
9. Levier	10. Roulement mobile du commutateur de charge	11. Mécanisme de chargement du ressort	12. Mécanisme de commande

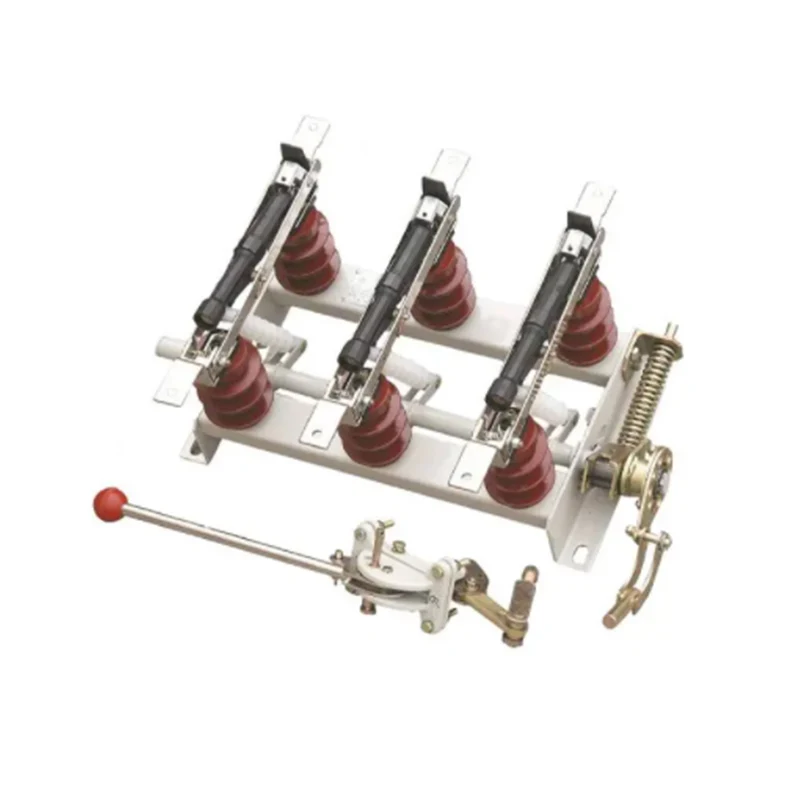

Figure 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Cadre	2. Lame de terre	3. 7, roulement mobile du commutateur rth	4. Isolateur de poteau
5. Roulement de terrassement	6. Tableau de câblage de transmission	7. Lame	8. Extincteur d'arc
9. Tirer le ressort et + le roulement de l'axe du ressort	10. Barre de guidage	11. Tableau de câblage	12. Levier
13. Roulement de l'interrupteur de charge	14. Mécanisme de chargement du ressort de l'interrupteur de charge	15. Mécanisme de chargement de l'anneau de terre	16. Mécanisme de commande de l'interrupteur de charge
17. Mécanisme de commande Er rth vi ch	18. Mécanisme de verrouillage

Figure 3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Chargement FN5-12R

2. Tableau de câblage des fusibles Bering

3. Lien fusible

4. Tableau de câblage des fusibles

5. Base de fusible

Figure 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Chargement du FN5-12D

2. Tableau de câblage des fusibles Bering

3. Fusible

4. Tableau de câblage des fusibles

5. Base de fusible

Modèle de mécanismeCS6-1 csn	Modèle de fusible L		H	h
	SDLJ, SFLJ, SKL*J		935	530
	735RN3-10	<75	990	585
	735RN3-10	5=75	1040	635

Figure 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12Charge swi、c：i

2. Bering, tableau de câblage

3. Fusible

4. Tableau de câblage des fusibles

5. Base de fusible

Figure 6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Commutateur FN5-12D	2. Tableau de câblage des fusibles Bering	3. Fusible
4. Tableau de câblage des fusibles	5. Fuite	6. Mécanisme de verrouillage

Figure 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Sous châssis	2. Isolateur	3. Fusible	4. Dispositif déclencheur
5. Contact en mouvement	6. Extincteur d'arc	7. Barre de guidage	8. Contact statique
9. Mécanisme d'ouverture/fermeture	10. Dispositif de verrouillage	11. Mécanisme de commande de l'interrupteur de charge	12. Sectionneur de terre
