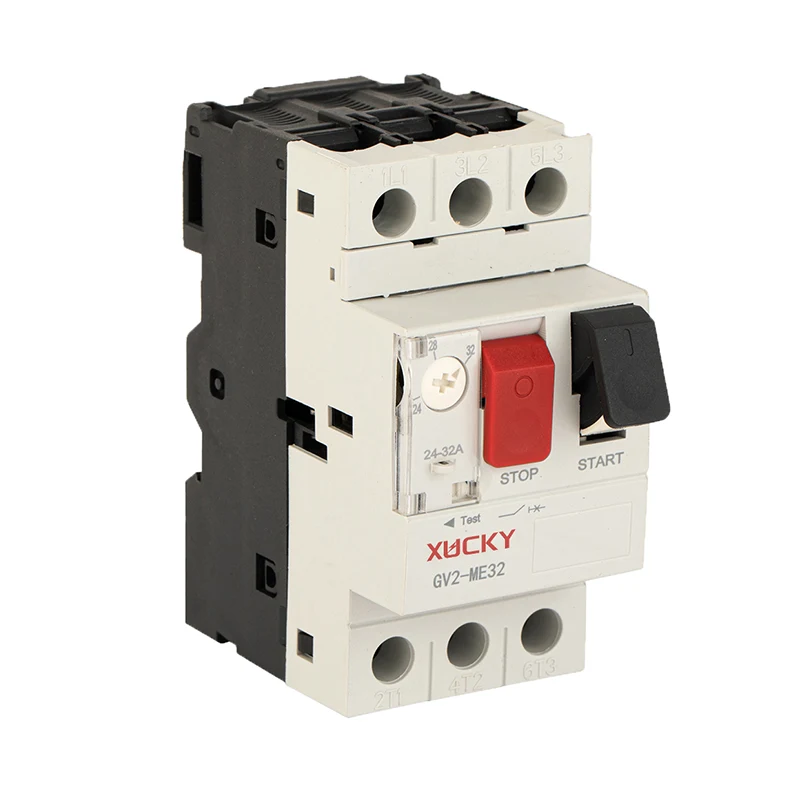

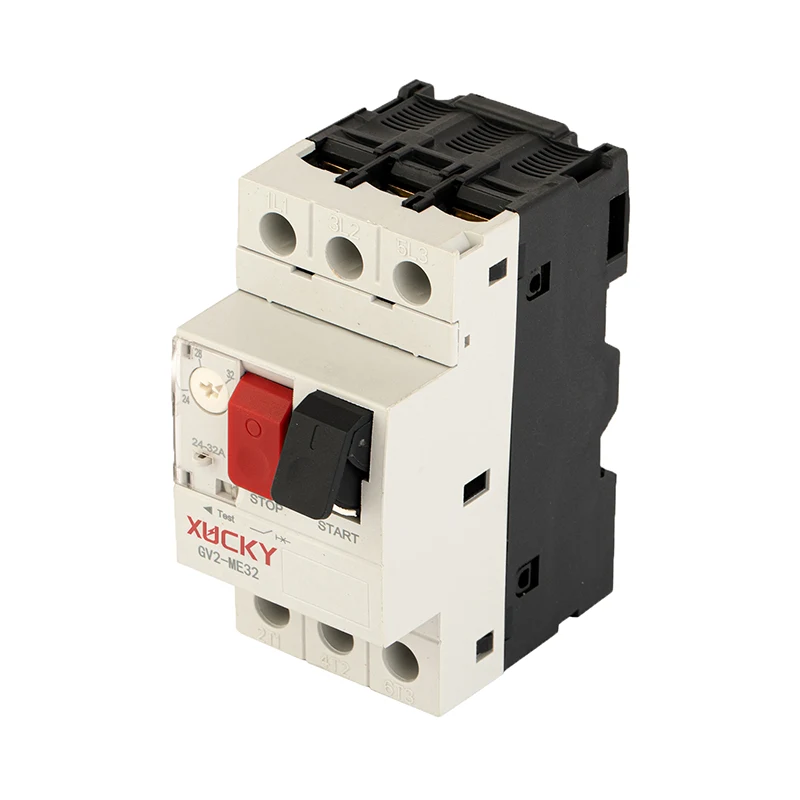

Disjoncteur de moteur GV2 MPCB

Xucky New GV2 Motor Circuit Breaker MPCB adopte une nouvelle génération de plate-forme technologique, appliquez des équipements de production et de test automatisés, répondant efficacement aux besoins d'application réels des clients et réalise une utilisation pratique et des produits de qualité de premier plan dans le pays.

envoyer une demande

Description du produit

GV2 Motor Circuit Breaker MPCB

Champ d'application

La tension d'isolation nominale est de 750 V, s'applique au circuit d'AC 50Hz, de courant nominal de 0,1A-80A, pour protéger la surcharge, la phase ouverte, le court-circuit et le début peu fréquent du moteur d'induction de cage d'écureuil triphasé. Disjoncteur de circuit de moteur GV2 MPCB (disjoncteur de circuit MPCB) peut être utilisé pour la protection du circuit de distribution et la conversion de charge peu fréquente, également pour l'isolement.

Les disjoncteurs de protection du moteur GV2 (disjoncteur MPCB) répondent aux normes: IEC60947.2, GB14048.2, GB14048.4.

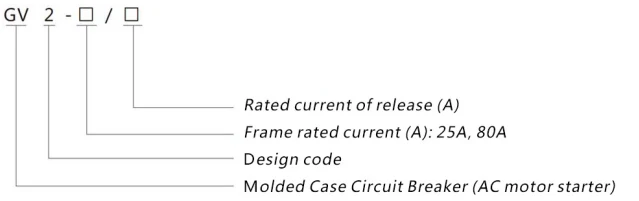

Modèle et signification

GV2 Motor Circuit Breaker MPCB

Principaux paramètres techniques

Fonctionnement: Type de bouton

Tension d'isolation nominale: 750V

Tension de fonctionnement nominale: 690V

Impulsion nominale Tension de tension UIMP: 6KV

Tension de fonctionnement nominale UE: 230/240V, 400 / 415V, 500V, 690V

Fréquence nominale: 50 / 60Hz

Courant nominal du cadre: 32A

Crame de voyage: 10A

Couple de serrage: 1,7N • M

Vie mécanique (marche / arrêt): 100000

Life électrique AC-3 400V: 100000

Catégorie de protection contre les surcharges: surcharge thermique, phase de phase

Protection de court-circuit: oui

Fonction d'isolement: oui

Fonction de compensation de température: oui

Non.	Courant nominal de libération Dans un		Réglage de la plage de élément thermique Réglage actuel A	Capacité de rupture court-circuit ultime ICU (KA) / Opération nominale Capacité de rupture de court-circuit (KA)								Flashover distance (mm)
				230 / 240V					400 / 415v	500 V	690v	Flashover distance (mm)
				USI	ICS	USI	ICS	USI	ICS	USI	ICS
1	GV2-32	0.16	0.1-0.16	100	100	100	100	100	100	100	100	50
2		0.25	-0,25	100	100	100	100	100	100	100	100
3		0.4	0,25-0.4	100	100	100	100	100	100	100	100
4		0.63	0.4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2.5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
