Lorsqu'il s'agit de protéger les circuits électriques, le choix entrethermique-magnétique (TMD)etdéclencheur électronique (ETR)Les disjoncteurs sont bien plus qu'un détail technique : ils ont un impact direct sur la sécurité du système, la rentabilité et la fiabilité à long terme. En tant que fabricant de solutions de protection de circuits depuis plus de 17 ans, XUCKY comprend les besoins uniques des distributeurs, grossistes et chefs de projet dans les secteurs industriels, commerciaux et résidentiels. Ce guide décrit les principales différences, les cas d'utilisation et pourquoi les offres TMD/ETR de XUCKY sont conçues pour répondre aux normes mondiales.
Avant de se lancer dans les comparaisons, il est essentiel de définir ces deux technologies :
· Disjoncteurs à déclenchement thermomagnétique (TMD) :Une solution mécanique qui utilise un bilame (pour la protection contre les surcharges) et un électro-aimant (pour la protection contre les courts-circuits).XUCKYLa gamme TMD de (par exemple, M11 MCCB) est un incontournable des systèmes électriques à usage général.
· Disjoncteurs à déclenchement électronique (ETR) :Une solution numérique qui utilise un transformateur de courant (CT) et un microprocesseur pour surveiller les conditions du circuit, déclenchant des déclenchements en fonction de seuils programmés. Les disjoncteurs ETR de XUCKY sont conçus pour les applications critiques en termes de précision.

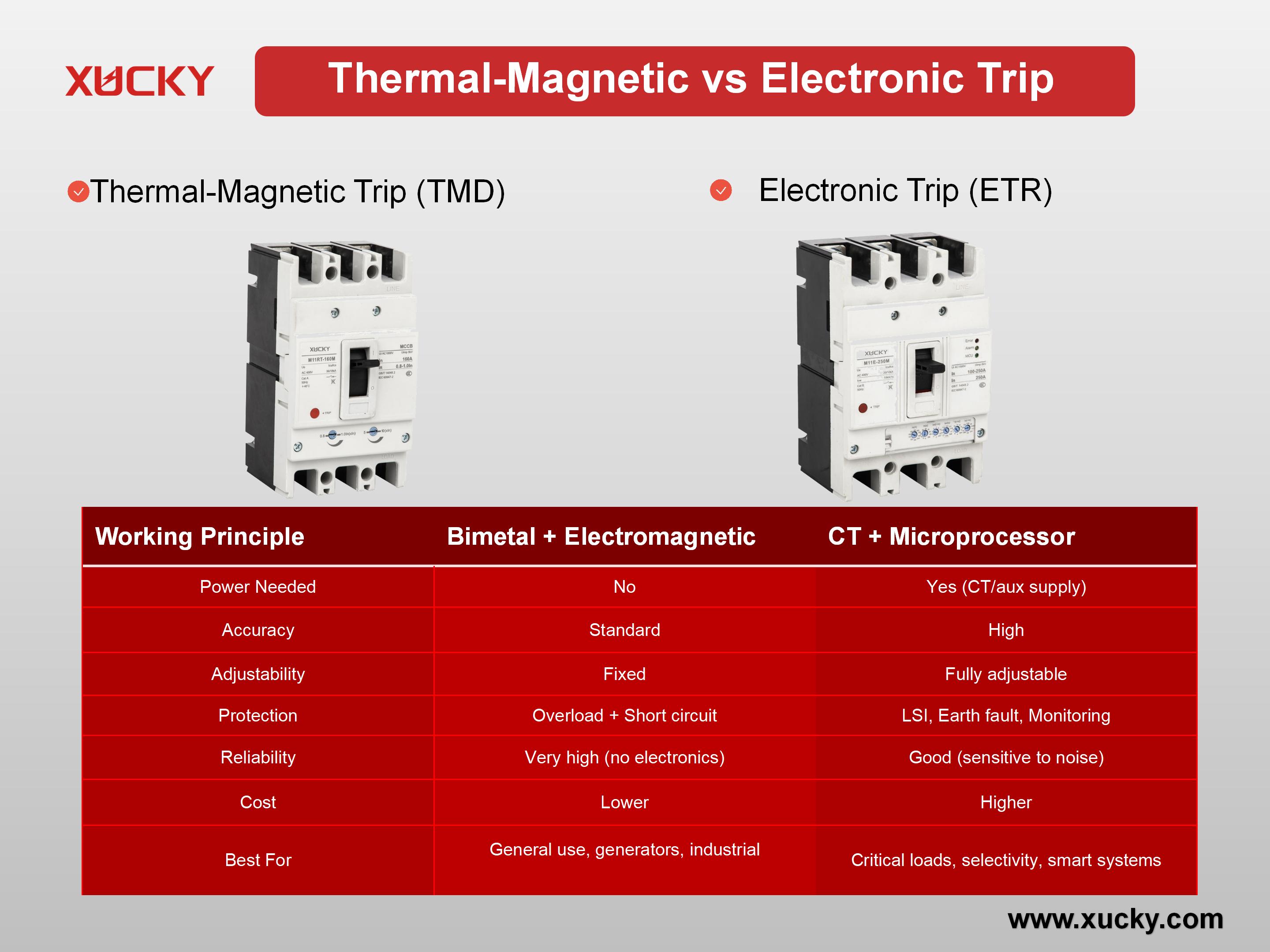

Pour aider les distributeurs à conseiller les clients et les chefs de projet dans le choix de la bonne solution, nous décomposons les indicateurs de performance clés :
Disjoncteurs TMD (série XUCKY M11) :Le bilame (composé de deux métaux avec des taux de dilatation thermique différents) se plie lorsqu'il est surchauffé par un courant excessif, déclenchant un déclenchement. En cas de court-circuit, l'électro-aimant génère un champ magnétique puissant qui sépare le contact du disjoncteur en quelques millisecondes. Cette conception mécanique ne nécessite aucune alimentation externe, ce qui rend les disjoncteurs TMD indépendants des alimentations auxiliaires (un avantage essentiel dans les endroits éloignés, par exemple les sites industriels alimentés par un générateur).
Disjoncteurs ETR (série XUCKY M11E) :Un TC mesure le courant en temps réel, qui est traité par un microprocesseur pour le comparer à des seuils prédéfinis (surcharge, court-circuit, défaut à la terre). Le microprocesseur envoie un signal à un solénoïde pour déclencher le disjoncteur lorsque les limites sont dépassées. Les disjoncteurs ETR reposent sur une alimentation auxiliaire (par exemple, sortie CT ou tension externe), ils ne conviennent donc pas aux systèmes sans alimentation de secours.
Disjoncteurs TMD :La précision est « standard » (± 10 à 15 % du courant nominal) car les bandes bimétalliques sont calibrées pour des propriétés thermiques fixes. L'adaptabilité est limitée : les utilisateurs ne peuvent pas modifier les paramètres de déclenchement (par exemple, délai de surcharge) après la fabrication. Pour les distributeurs desservant les petites et moyennes entreprises (PME) ou les projets résidentiels, les paramètres fixes de TMD simplifient l'inventaire (moins de SKU à stocker) et réduisent la confusion des clients.
Disjoncteurs ETR :La précision est élevée (± 2 à 5 % du courant nominal) grâce à la surveillance numérique. Plus important encore, les disjoncteurs ETR offrent des paramètres de déclenchement entièrement réglables :
o Retard de surcharge (pour éviter les déclenchements intempestifs en cas de surtensions au démarrage du moteur)
o Pouvoir de coupure en court-circuit (courbes LSI : Long Retard, Court Retard, Instantané)
o Protection contre les défauts de terre (détection de courant résiduel)
o Surveillance des circuits (enregistrement des données pour la maintenance prédictive) Pour les chefs de projet construisant des réseaux intelligents ou des systèmes de charge critique (par exemple, des centres de données), cette possibilité de réglage garantit la conformité aux normes industrielles strictes (par exemple, CEI 60947-2).
Disjoncteurs TMD :Protège contre deux dangers principaux :
1. Surcharge :Pics de courant progressifs (par exemple, trop d'appareils sur un seul circuit).
2. Court-circuit :Surtensions soudaines et élevées (par exemple, défauts de câblage). Les disjoncteurs TMD de XUCKY sont certifiés pour gérer jusqu'à 100 kA de courant de court-circuit, ce qui est idéal pour une utilisation industrielle et commerciale générale (par exemple, systèmes de secours de générateur, bandes transporteuses).
Disjoncteurs ETR :Ajoute des couches de protection avancées :
o Protection contre les défauts de terre :Détecte le courant de fuite (≤30 mA) pour éviter les chocs électriques (critique pour les établissements de santé ou les environnements humides).
o Sélectivité :Déclenche uniquement le circuit défectueux (pas l'ensemble du panneau) pour minimiser les temps d'arrêt (un must pour les centres de données ou les lignes de fabrication).
o Surveillance de l'état :Envoie des alertes en cas de modèles de courant anormaux (permettant une maintenance proactive). Les disjoncteurs ETR de XUCKY sont utilisés dans les parcs solaires turcs et les BESS (Battery Energy Storage Systems) des Émirats arabes unis pour protéger les actifs de grande valeur contre les dommages évitables.
Disjoncteurs TMD :
o Fiabilité:Très élevé : l'absence de composants électroniques signifie moins de risques de défaillance dus aux fluctuations de température, aux interférences électromagnétiques (EMI) ou aux pics de tension. Les disjoncteurs TMD de XUCKY sont soumis à plus de 10 000 tests de cycles mécaniques pour garantir leur durabilité.
o Coût:Une fabrication plus simple et inférieure réduit les prix unitaires (les disjoncteurs XUCKY TMD commencent à 1 $/unité pour les commandes groupées). Pour les grossistes desservant des marchés sensibles aux prix (par exemple, les rénovations résidentielles en Albanie), les disjoncteurs TMD équilibrent le coût et la sécurité.
Disjoncteurs ETR :
o Fiabilité:Bon, mais sensible aux EMI (par exemple, provenant de moteurs à proximité) et nécessite des mises à jour régulières du micrologiciel. XUCKY atténue ce problème grâce à des TC blindés et des microprocesseurs de qualité industrielle.
o Coût:Plus élevés : les composants numériques et l’étalonnage augmentent les coûts de production. Cependant, les économies à long terme (moins de pannes d'équipement, moins de temps d'arrêt) justifient l'investissement dans les systèmes critiques.5. Meilleurs cas d'utilisation : faire correspondre les disjoncteurs aux applicationsPour aider les parties prenantes à prendre des décisions éclairées, voici les cas d'utilisation recommandés par XUCKY :
| Disjoncteurs thermomagnétiques (TMD) | Disjoncteurs à déclenchement électronique (ETR) |
| Machinerie industrielle générale (convoyeurs, pompes) | Centres de données (protection des charges critiques) |
| Panneaux de construction résidentielle et commerciale | Parcs solaires et systèmes BESS (surveillance des défauts à la terre) |
| Systèmes de secours de générateur (pas d'alimentation auxiliaire) | Établissements de santé (déclenchement sélectif pour éviter les temps d'arrêt des équipements) |
| Espaces de vente au détail pour PME (inventaire rentable) | Réseaux intelligents (surveillance de l'état et enregistrement des données) |
Pour aider les parties prenantes à prendre des décisions éclairées, voici les cas d’utilisation recommandés par XUCKY :
| Disjoncteurs thermomagnétiques (TMD) | Disjoncteurs à déclenchement électronique (ETR) |
| Machinerie industrielle générale (convoyeurs, pompes) | Centres de données (protection des charges critiques) |
| Panneaux de construction résidentielle et commerciale | Parcs solaires et systèmes BESS (surveillance des défauts à la terre) |
| Systèmes de secours de générateur (pas d'alimentation auxiliaire) | Établissements de santé (déclenchement sélectif pour éviter les temps d'arrêt des équipements) |
| Espaces de vente au détail pour PME (inventaire rentable) | Réseaux intelligents (surveillance de l'état et enregistrement des données) |
· Approvisionnement en vrac :1000+ MOQ pour les disjoncteurs TMD ; Plus de 5 000 MOQ pour les solutions ETR personnalisées (délais de livraison de 28 jours pour une livraison mondiale).
· Personnalisation OEM: Étiquetage privé, paramètres de voyage personnalisés et emballage de marque (idéal pour les distributeurs créant leurs propres gammes de produits).
· Assistance technique: Guides localisés et assistance en ingénierie 24h/24 et 7j/7 pour les chefs de projets concevant des systèmes complexes.
Une réussite récente : une usine alimentaire malaisienne est passée des disjoncteurs génériques TMD à la gamme ETR de XUCKY, réduisant ainsi les temps d'arrêt liés aux pannes de moteur de 70 % en 6 mois.
Les disjoncteurs magnéto-thermiques sont la bête de somme des systèmes électriques généraux : rentables, fiables et faciles à déployer. Les disjoncteurs électroniques sont l’avenir des infrastructures critiques, offrant précision, adaptabilité et protection avancée.
En tant que distributeur, grossiste ou chef de projet, un partenariat avec XUCKY vous garantit d'avoir accès aux deux technologies, soutenues par plus de 17 ans d'expertise en fabrication et de certification mondiale.
Prêt à sélectionner le bon disjoncteur pour votre prochain projet ?Contactez l’équipe commerciale de XUCKYpour une consultation gratuite ou un devis groupé.
