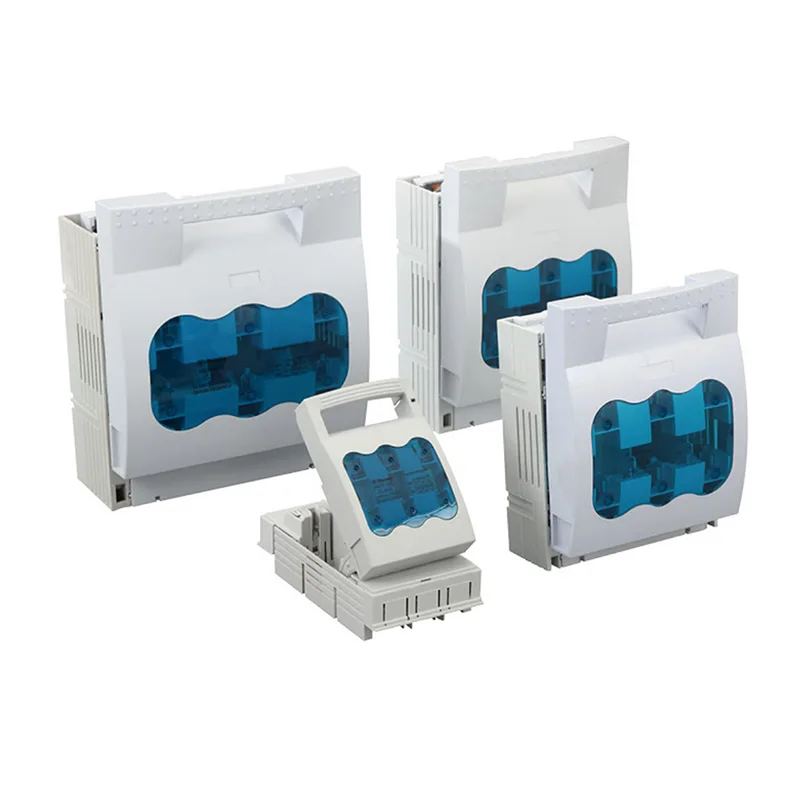

Interrupteur-sectionneur à fusible HR17B

L'interrupteur-sectionneur à fusible XUCKY HR17B peut être utilisé avec une charge. Il est applicable au courant nominal 40A ~ 630A. Il y a 2 groupes, 3 groupes et 4 groupes. Il peut être monté sur le jeu de barres et installé sur la plaque fixe. Il fournit également la structure d'entrée et de sortie des extrémités supérieure et inférieure, l'introduction en lame de couteau et le dispositif d'extinction d'arc ; et le trou de détection fermé se trouve sur le couvercle de l'interrupteur, le commutateur de signal et le commutateur de détection sont construits. Il peut être équipé d'un moniteur de fusible et utilisé comme interrupteur à couteau.

envoyer une demande

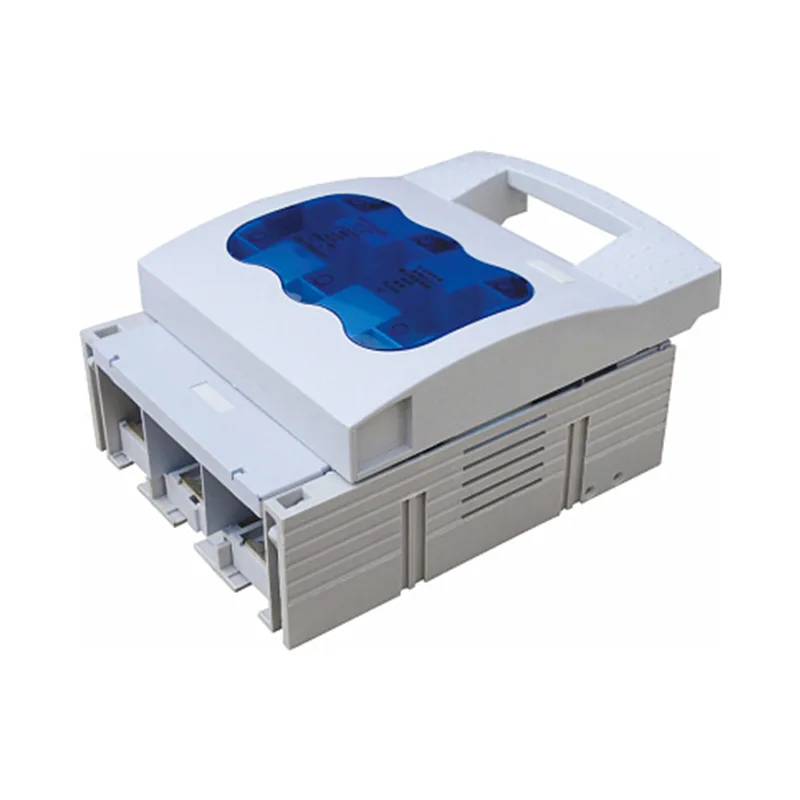

Description du produit

Champ d'application

L'interrupteur-sectionneur à fusible HR17B de haute qualité XUCKY peut être utilisé avec une charge. Il est applicable au courant nominal 40A ~ 630A. Il y a 2 groupes, 3 groupes et 4 groupes. Il peut être monté sur le jeu de barres et installé sur la plaque fixe. L'interrupteur-sectionneur à fusible HR17B fournit également la structure d'entrée et de sortie des extrémités supérieure et inférieure, l'introduction en lame de couteau et le dispositif d'extinction d'arc ; et le trou de détection fermé se trouve sur le couvercle de l'interrupteur, le commutateur de signal et le commutateur de détection sont construits. Il peut être équipé d'un moniteur de fusible et utilisé comme interrupteur à couteau.

L'interrupteur-sectionneur à fusible est beau, novateur et concis, et est conforme aux normes IEC60947-3 et GB14048.3.

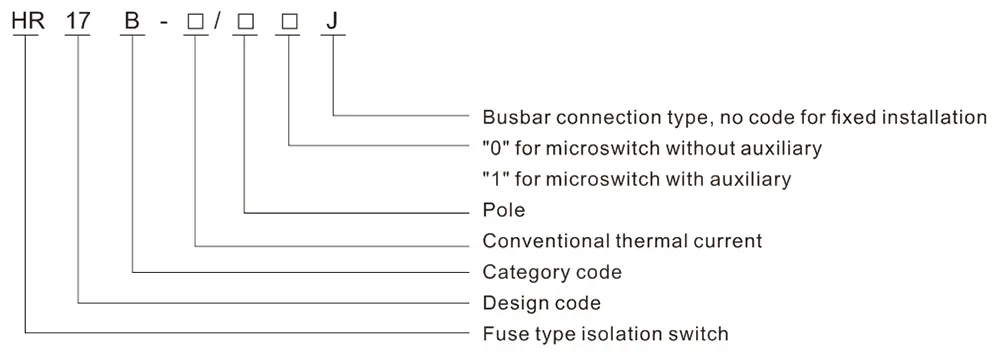

Modèle et signification

Principaux paramètres techniques

Modèle d'interrupteur-sectionneur à fusible		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Tension assignée d'isolement Ui		690V	690V	800V	800V	800V	800V
Tension assignée d'emploi Ue		CA 400, 660 V
Courant assigné d'emploi Ie	400 V CA-23B	40A	63A	160A	250A	400A	630A
Courant assigné d'emploi Ie	660 V CA-22B	32A	50A	100A	200A	315A	425A
Capacité nominale de fabrication de courte durée Icm		10C'est à dire
Courant assigné de court-circuit limité Inc		50 kA
Lien fusible		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Dimensions du contour et de l'installation

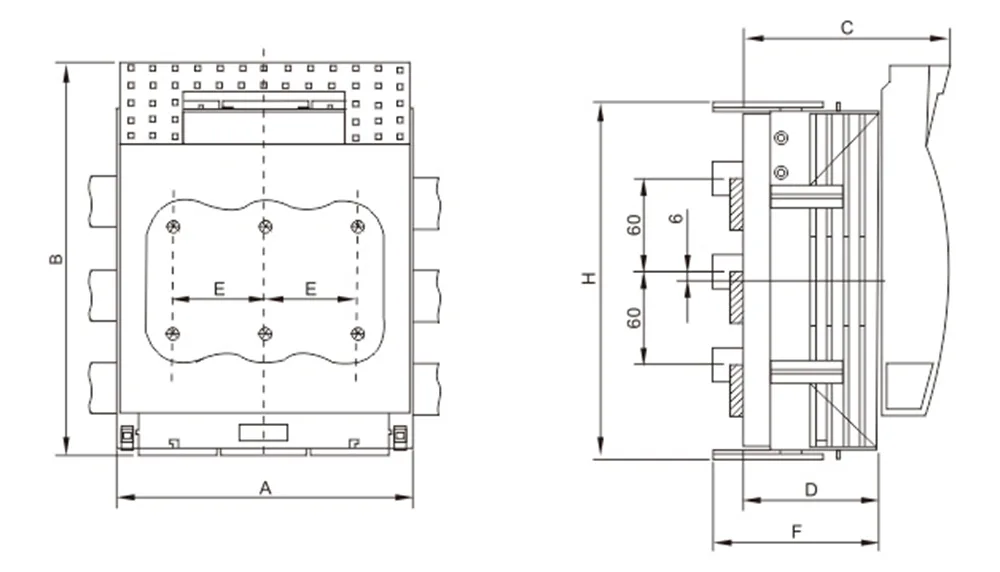

Dimensions d'encombrement et d'installation du type suspendu HR17B-160 ~ 630A

Modèle	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

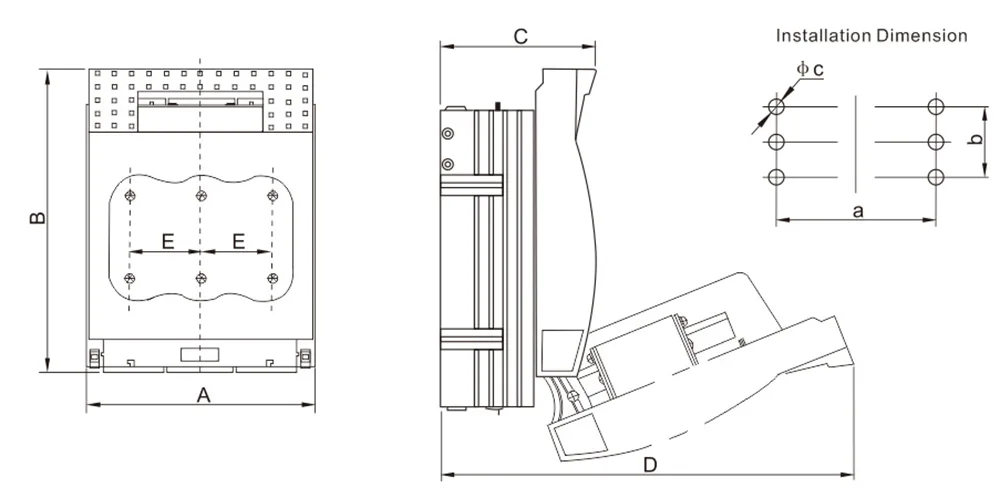

Dimensions d'encombrement et d'installation du HR17B-40 ~ 630A fixe

Modèle		Dimension du contour (mm)					Dimensions d'installation (mm)
Modèle		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
