L'interrupteur-sectionneur à fusible en ligne HG2B convient à une tension nominale CA de 660 V et inférieure, CA 160 A ~ 630 A, fréquence CA nominale 50 Hz. Avec le fonctionnement en charge, la première intégration de transformateur de courant et de commutateur à barre, avec les avantages d'un réglage pratique de l'entrée-sortie supérieure-inférieure, d'une coupure séparée triphasée, d'une coupure simultanée triphasée et autres, largement utilisée dans les ensembles complets de produits et les sous-stations importées.
Dans le système de distribution des entreprises industrielles, il est principalement utilisé dans les circuits de distribution et les circuits de moteurs avec des courants de court-circuit élevés, qui peuvent être utilisés pour allumer et éteindre manuellement le circuit rarement et isoler l'alimentation électrique, et peuvent protéger le circuit alternatif contre les courts-circuits. L'interrupteur-sectionneur à fusible en ligne ne convient pas au démarrage et à la déconnexion d'un seul interrupteur moteur. Répondre aux normes : GB14048.3, IEC60947-3.
1. La température de l'air ambiant n'est ni supérieure à +40 °C ni inférieure à -5 °C.
2. L'élévation du site d'installation ne dépasse pas 2000 m.
3. Humidité : Lorsque la température maximale est de +40 °C, l'humidité relative de l'air ne dépasse pas 50 % et une humidité relative plus élevée peut être autorisée à des températures plus basses, par exemple 90 % à 20 °C. Des mesures spéciales doivent être prises pour la condensation occasionnelle provoquée par les changements de température.
4. Le niveau de pollution du milieu environnant est de 3.
5. L'interrupteur-sectionneur à fusible en ligne doit être installé dans un endroit où il n'y a pas de secousses, de chocs et de vibrations importants et où il n'y a ni pluie ni neige. Dans le même temps, il ne doit y avoir aucun milieu dangereux d'explosion sur le site d'installation, et il ne doit y avoir aucun gaz ni poussière dans le milieu pouvant corroder le métal et détruire l'isolation.
■ Première intégration d'un transformateur de courant et d'un interrupteur à fusible
■ Avec le bord du couteau et le dispositif d'extinction d'arc, il est sûr de fonctionner
■ Une lame isolée, une série NT/NH et un noyau de fusion à semi-conducteur commun (fusion rapide) peuvent être ajoutés
■ Un moniteur de fusible et un interrupteur de signal peuvent être ajoutés
■ Utilisé comme interrupteur principal, pouvoir de coupure instantané jusqu'à 50-100 kA
■ Interrupteur d'isolement de type fusible à bande DNH5 avec technologie de processus unique
■ L'interrupteur-sectionneur à fusible en ligne est beau en apparence, novateur et concis, et est conforme à la norme IEC60947-3.GB14048.3.
L'interrupteur-sectionneur à fusible en ligne se compose d'une base, d'un socle, d'un couvercle, d'une poignée, d'un couvercle de protection et autres. Le fusible de la série NT est monté sur le couvercle et utilisé comme lame de contact mobile ; La poignée tourne le long du point d'appui de la base en forme d'éventail, et le couvercle est cassé et fermé avec le fusible. Il existe une grande distance spatiale et un point de rupture clair pour répondre aux exigences du commutateur d'isolement. Le socle et la base peuvent être facilement démontés, de sorte que le socle soit installé sur la barre omnibus de manière sûre et fiable. Le socle est équipé d'une grille d'extinction d'arc pour assurer le pouvoir de coupure de l'interrupteur.
|
|
|

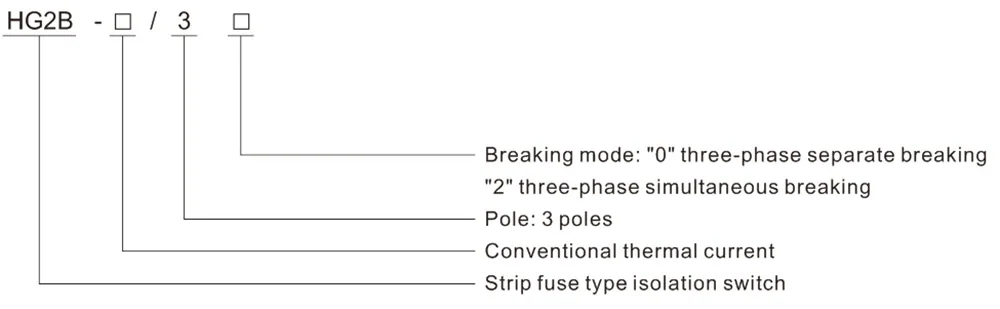

HG2B-160/100 |
HG2B-250 |
HG2B-400 |
HG2B-630 |
|||
|
Paramètres électriques |
Avec fusible |
Tension de fonctionnement nominale |
Ue |
V |
AC380V |
AC380V |
AC380V |
AC380V |
|
Courant opérationnel nominal |
|
A |
160 |
250 |
400 |
630 |
||
|
Courant thermique conventionnel |
|
A |
160 |
250 |
400 |
630 |
||
|
Courant de court-circuit limité nominal |
|
Le |
50 |
50 |
50 |
50 |
||
|
Tension d'isolement nominale |
|
V |
690 |
690 |
690 |
690 |
||
|
Tension assignée de tenue aux chocs |
|
KV |
8 |
8 |
8 |
8 |
||
|
Utiliser la note |
|
|
AC-21B |
AC-21B |
AC-21B |
AC-21B |
||
|
Avec couteau d'isolation |
Tension de fonctionnement nominale |
Ue |
V |
\ |
AC240V |
AC400V |
AC400V |
|
|
Courant opérationnel nominal |
C'est à dire |
A |
\ |
250 |
400 |
630 |
||
|
Courant thermique conventionnel |
je |
A |
\ |
250 |
400 |
630 |
||
|
Courant de court-circuit limité nominal |
Icw |
Le |
\ |
16 |
16 |
16 |
||
|
Tension d'isolement nominale |
Interface utilisateur |
V |
\ |
1000 |
1000 |
1000 |
||
|
Tension assignée de tenue aux chocs |
Ump |
KV |
\ |
12 |
12 |
12 |
||
|
Utiliser la note |
|
|
\ |
AC-22B |
AC-22B |
AC-22B |
||
|
Paramètres communs |
Fréquence nominale |
|
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
|
|
Pôle |
|
|
3 |
3 |
3 |
3 |
||
|
Capacité de fabrication nominale |
|
A |
10C'est à dire |
|||||
|
Pouvoir de coupure nominal |
|
A |
8 C'est-à-dire |
|||||
|
Poids |
|
kilos |
1.66 |
8.64 |
8.64 |
9.42 |
||
|
Fusible |
Taille (RT16\NT\NH) |
|
|
00 |
1 |
2 |
3 |
|
|
Courant de fonctionnement |
Dans |
A |
160 |
250 |
400 |
630 |
||
|
Consommation d'énergie |
P |
W |
12 |
18 |
28 |
40 |
||
|
Mécanisme |
Durée de vie mécanique |
|
fois |
1400 |
1400 |
800 |
800 |
|
|
Espacement des jeux de barres |
|
mm |
100 |
185 |
185 |
185 |
||
|
Protection |
Devant |
SUR |
|
IP20 |
IP20 |
IP20 |
IP20 |
|
|
|
DÉSACTIVÉ |
|
IP30 |
IP30 |
IP30 |
IP30 |
||
|
Autres |
Moniteur de fusible électronique (EFM) |
|
|
Peut être ajouté |
Peut être ajouté |
Peut être ajouté |
Peut être ajouté |
|
|
Retour de signal ON-OFF (micro-interrupteur) |
|
|
Peut être ajouté |
Peut être ajouté |
Peut être ajouté |
Peut être ajouté |
||
|
Conditions de travail |
Température |
|
℃ |
-5~+55 |
||||
|
Mode de travail |
|
|
Travail continu |
|||||
|
Opération |
|
|
Poignée |
|||||
|
Mode d'installation |
|
|
Verticale |
|||||
|
Altitude |
|
m |
≤2000 |
|||||
|
Niveau de pollution |
|
|
3 |
|||||
|
Catégorie de surtension |
|
|
Ⅲ |
Ⅳ |
||||
|
Courant thermique conventionnel Ith |
Code de lien de fusible |
Courant nominal du fusible (A) |
|
160A |
NT00 |
10, 16, 25, 32, 40, 50, 63, 80, 100, 125, 160 |
|
250A |
NT3 |
200, 250 |
|
400A |
NT3 |
315, 355, 400 |
|
630A |
NT3 |
425, 500, 630 |
Remarque : le fusible NT3-200, 250 A n'est pas standard, veuillez contacter notre société pour commander ou personnaliser.

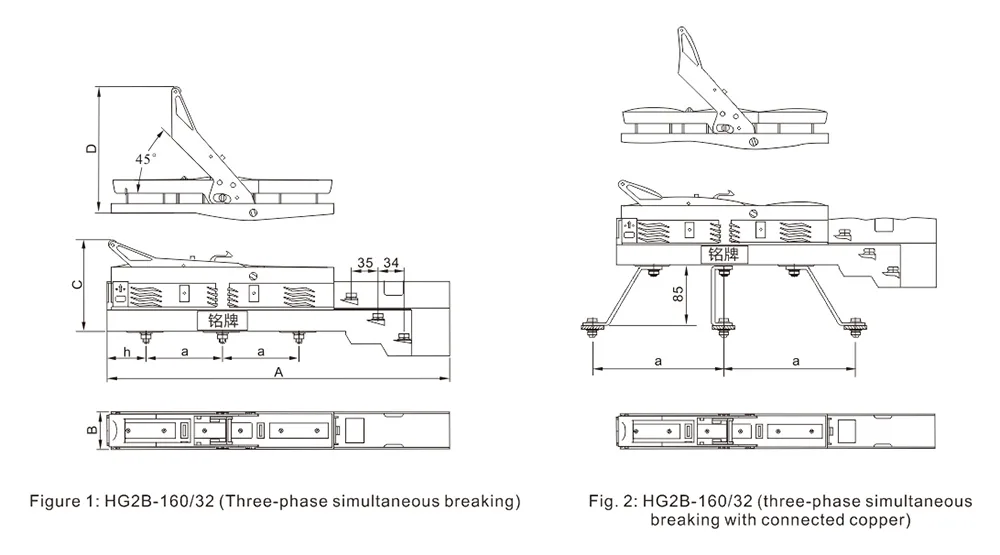

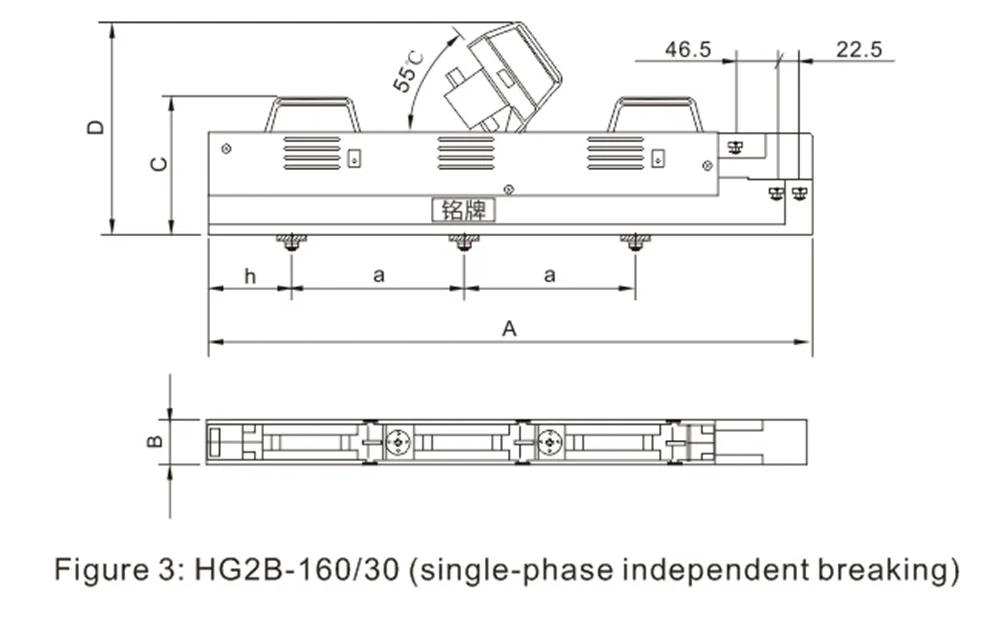

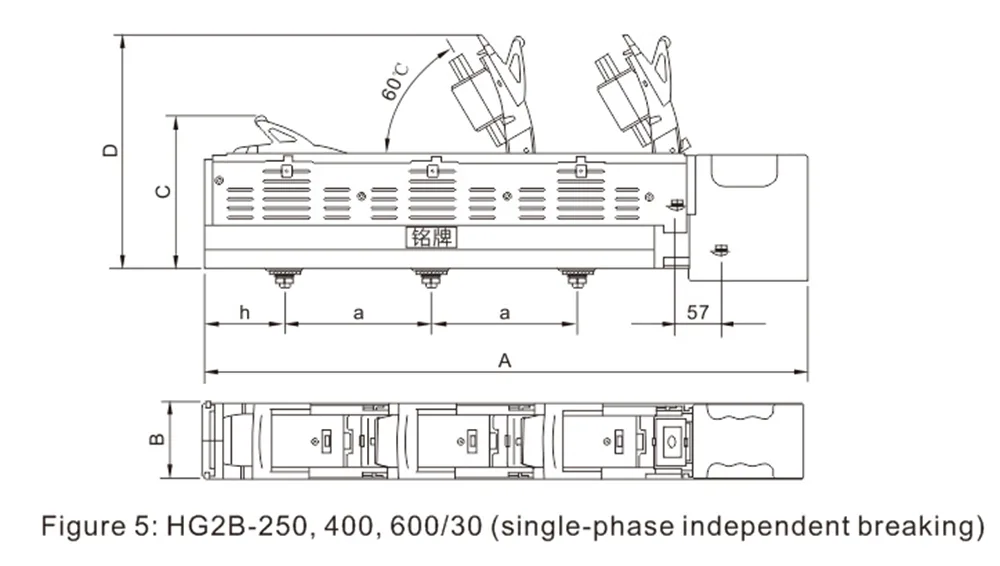

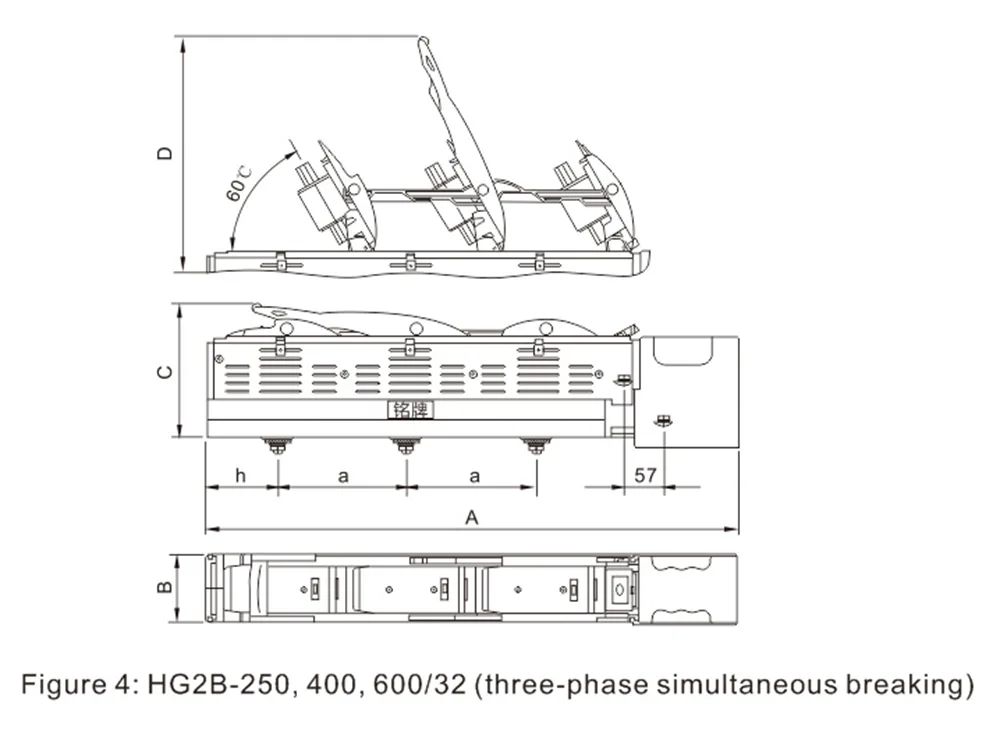

Aperçu et dimensions d'installation de l'interrupteur-sectionneur à fusible en ligne HG2B-160 ~ 630A.
|
Modèle |
A |
B |
C |
D |
h |
a |
|
|
HG2B-160 |
Triphasé |
448 |
49 |
120 |
205 |
50 |
100 |
|
Avec du cuivre |
448 |
49 |
120 |
205 |
50 |
185 |
|
|
Monophasé |
650 |
49 |
150 |
230 |
90 |
185 |
|
|
HG2B-250, 400, 630 |
Triphasé |
764 |
98 |
195 |
457 |
105 |
185 |
|
Monophasé |
764 |
98 |
195 |
300 |
105 |
185 |
|
