Relais d'impulsion

En tant que fabrication professionnelle, Xucky aimerait vous fournir des relais impulsifs. Les bobines de relais d'impulsion de la série BIR sont déclenchées par des impulsions et les contacts sont fermés. Le produit a deux positions mécaniques stables et les contacts s'ouvriront temporairement avec la prochaine impulsion. Chaque impulsion reçue inversera la position du contact et peut être contrôlée par un nombre illimité de boutons. Et a les caractéristiques de la consommation d'énergie nulle. Le relais d'impulsion peut être utilisé pour contrôler le circuit d'éclairage à travers le bouton. Le circuit se compose de lampes à incandescence, de lampes halogènes, etc.

envoyer une demande

Description du produit

Portée applicable

(charge résistive); lampes fluorescentes, lampes à décharge, etc. (charge inductive). Conforme à la norme: CEI / EN 60669-2-1, CEI / EN 60669-2-2

Un relais impulsif

● Qualité fiable

Continuer l'opération Impulse relais 10000 fois Action fiable et répondre avec précision aux commandes.

● Hum gratuit

Réduisez le bruit de traction.

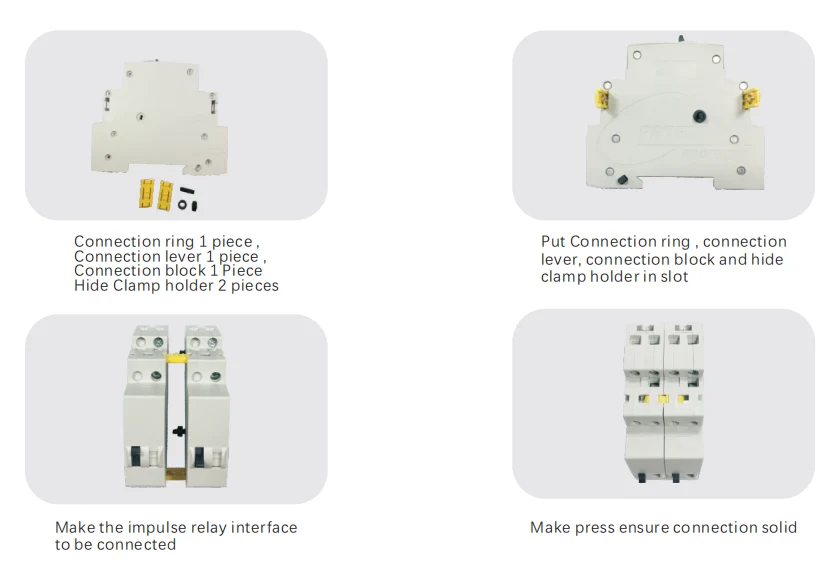

● Masquer le support de pince

La lampe dissimulée avait breveté de faire un auxiliaire plus flexible et facile à monter, ce qui améliore non seulement l'esthétique du produit, mais augmente également la force de l'appareil.

● Fil émail à haute température de classe H à haute température

Processus de l'enroulement automatique pour assurer une ouverture et une fermeture fiables de la bobine.

● Fonctionnement facile

Grâce à O-1, passer directement au contrôle manuel prioritaire. La position de la poignée comme indicateur mécanique.

Les relais d'impulsion sont utilisés pour:

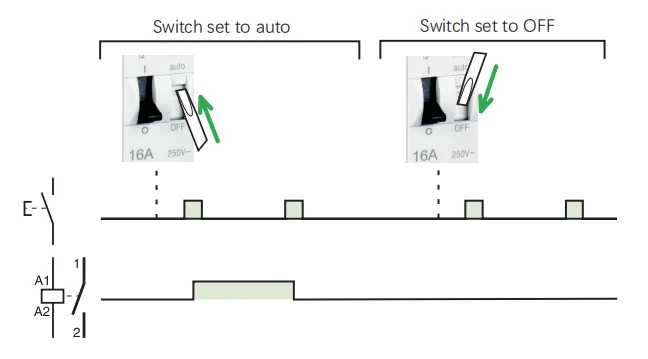

La bobine d'un relais d'impulsion est déclenchée par une impulsion, et ses contacts sont fermés

Il y a deux positions mécaniques stables et les contacts s'ouvriront lorsque la prochaine impulsion arrivera. Chaque impulsion reçue inversera la position des contacts.

Il peut être contrôlé par un nombre illimité de boutons.

"Zéro Consommation d'énergie"

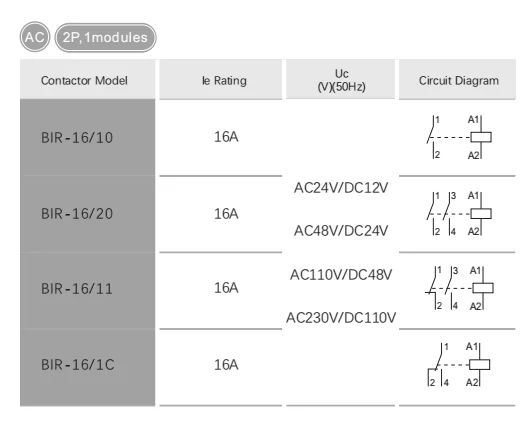

Spécification du produit

Impulse relay

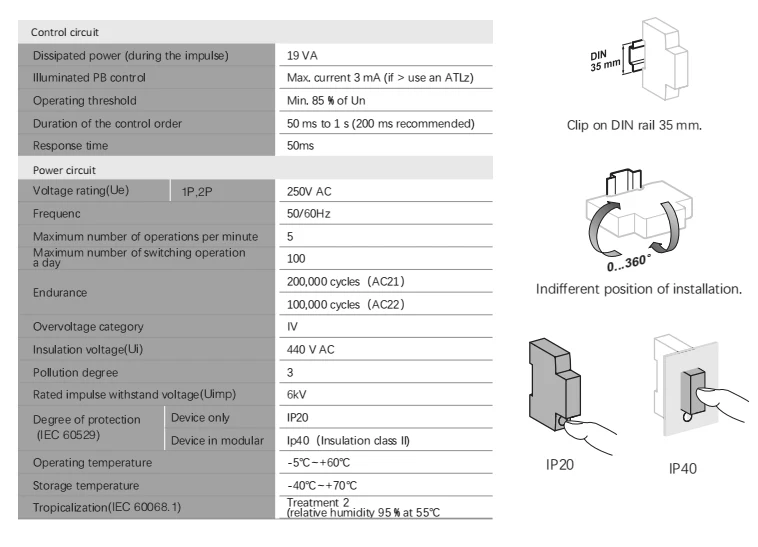

Paramètre principal et performances techniques

Circuit de commande

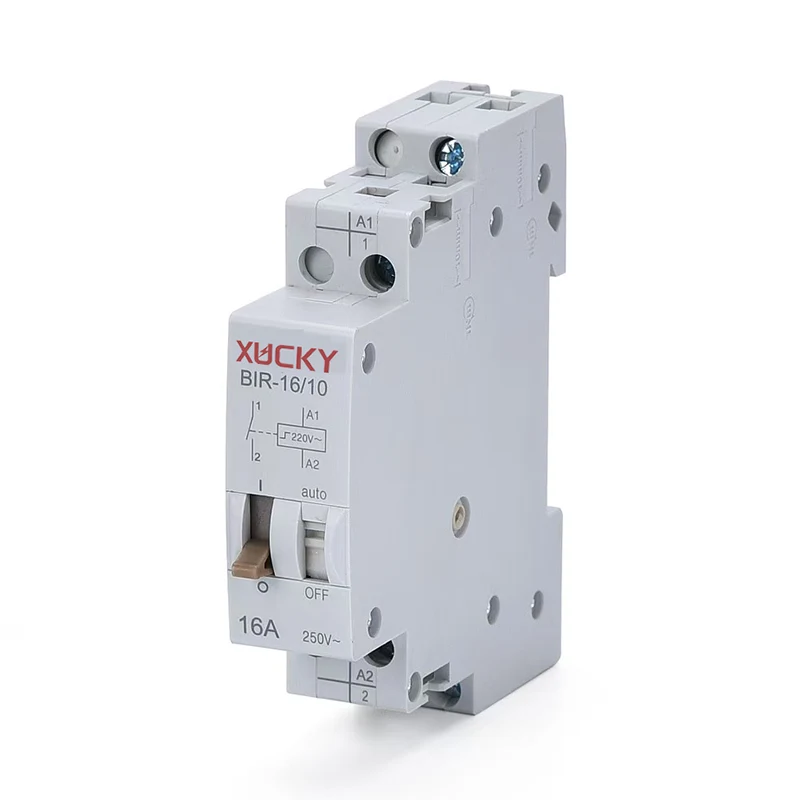

		Relais d'impulsion de rail Guide BIR-16 (relais de verrouillage)
Puissance dissipée (pendant la durée de l'impulsion)		19 VA
Contrôle du bouton avec le voyant		Courant maximum 3 mA
seuil de travail		Minimum 85% UN selon EN / IEC 60669-2-2
Durée de commande de contrôle		50 ms ~ 1 s (200 ms recommandés)
Temps de réponse		50 ms
Le circuit principal
Tension nominale (UE)	1p, 2p	24 ... 250 V et
Fréquence		50Hz ou 60Hz
Opérations maximales par minute		5
Temps de commutation maximum par jour
Fonctionnalités supplémentaires
Tension d'isolation		440V AC
niveau de pollution		3
Tension avec impulsion avec impulsion (UIMP)		6KV
Durée de vie (O-C)
Vie électrique		200 000 fois （AC21）
		100 000 fois （AC22）
Catégorie de surtension		Iv
Autres paramètres
Classe de protection (CEI 60529)	appareil lui-même	Ip20
	Installé dans la boîte de distribution	Grade d'isolation IP40: II
Température de fonctionnement		-20˚C ~ + 50˚C
température de stockage		-40˚C ~ + 70˚C
Résistance à la chaleur et à l'humidité		Catégorie 2 (température 55 ℃, humidité relative 95%)
