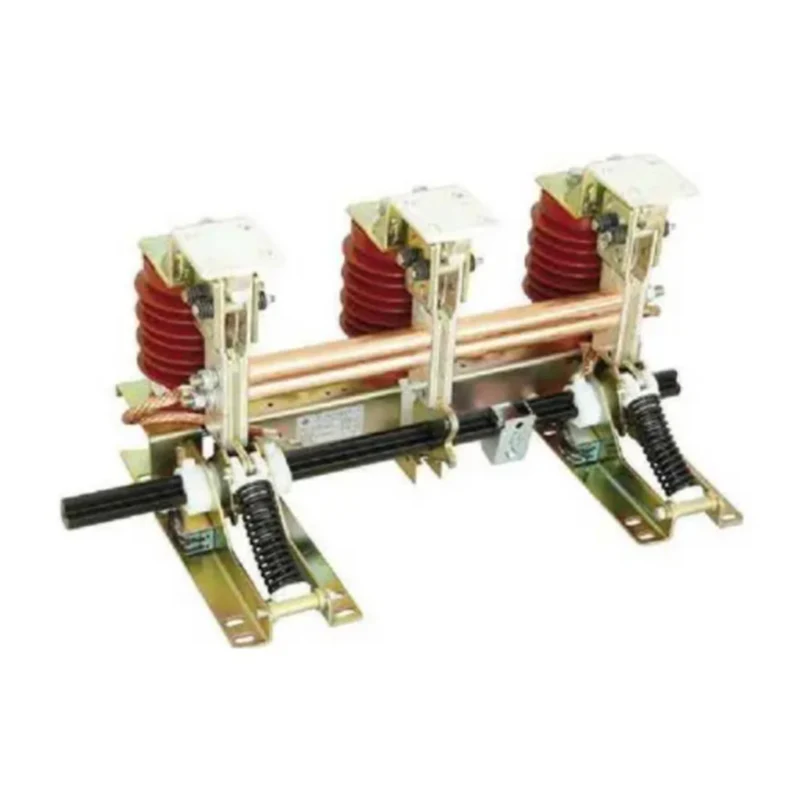

Interrupteur de mise à la terre combiné JN17-12

Le commutateur de mise à la terre combiné Jn17-12 de la marque XUCKY Electric est un nouveau disjoncteur conçu et développé par la société à l'aide d'une technologie de pointe internationale. Le sectionneur de terre haute tension intérieur de la série JN17-12/40 (l'ancien type est JN15-12/40) est une nouvelle conception et un produit amélioré de notre part selon le type ESI, la structure est assemblée, adaptée au système d'alimentation électrique de 3 à 10 KV. , Triphasé, AC 501601Hz, prise en charge de divers types d'appareillage HT et de protection de mise à la terre. Il est conforme aux normes GB1985-2004 et IEC129.

envoyer une demande

Description du produit

Définition du produit du commutateur de mise à la terre combiné JN17-12

Jn17-12,40 Combined Grounding Switch

Introduction

Le sectionneur de terre haute tension intérieur de la série JN17-12 est une nouvelle conception et un produit amélioré de notre part selon le type ESI, la structure est assemblée, adaptée au système d'alimentation électrique avec 3-10KV, triphasé, AC 501601Hz, support avec divers types de l'appareillage HT et de la protection de mise à la terre. Il est conforme aux normes GB1985-2004 et IEC129.

État de fonctionnement du commutateur de mise à la terre combiné JN17-12

1. Température ambiante : -10°C à +40°C

2. Allitude : 1000 m (hauteur du capteur : 140 mm)

3. Humidité relative : Humidité relative moyenne du jour w 95 % Humidité relative moyenne du mois w <90 %

4. Intensité du tremblement de terre : w 8 degrés

5. Degré de saleté : II

Paramètres principalement techniques du commutateur de mise à la terre combiné JN17-12

	Article	Unité	Données
	Tension nominale	KV	12
	Courant de tenue de courte durée nominal (stabilité thermique)	LE	40
	Temps de tenue nominal aux courts-circuits	S	4
	Courant nominal de fermeture de court-circuit	LE	100
	Courant de tenue de crête assigné (stabilité dynamique)	LE	100
Niveau d'isolation nominal	Tension de tenue à fréquence industrielle de courte durée nominale	KV	42
Niveau d'isolation nominal	Tension assignée de tenue aux chocs de foudre	KV	75
	Durée de vie des machines	temps	2000

Sectionneur de terre JN17-12/40 (ES-10/31,5) Dimensions d'encombrement et d'installation

Jn17-12,40 Combined Grounding Switch

Bornier en cuivre

Jn17-12,40 Combined Grounding Switch

Diagramme d'emplacement des trous

Jn17-12,40 Combined Grounding Switch

Spécification	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Les notes de commande indiquent les spécifications du produit, la distance centrale entre les pôles, si le type de dispositif d'affichage électrique n'est pas mon affichage, nécessaire ou non. Veuillez noter la longueur du lien souple lors de la commande (L normal = 250 mm).

Balises actives: Commutateur de mise à la terre combiné JN17-12, Chine, fabricant, fournisseur, usine
