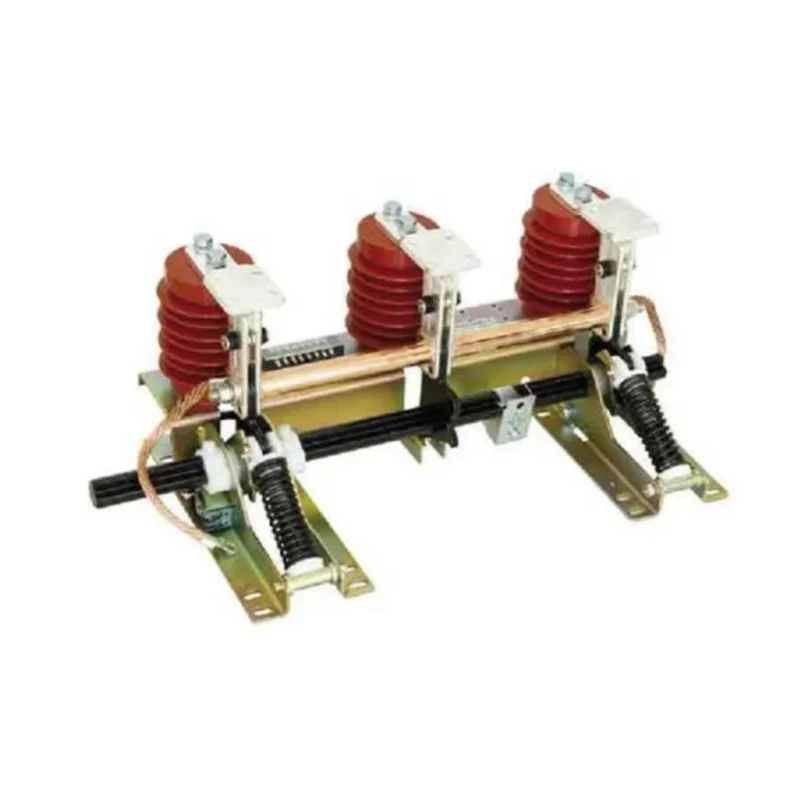

Sectionneur de terre intérieur JN15-12

XUCKY Electric est un fabricant et fournisseur de sectionneur de terre à grande échelle en Chine. Nous sommes spécialisés dans les équipements terminaux électriques modulaires depuis de nombreuses années. Nos produits ont un bon avantage de prix et couvrent la plupart des marchés d'Amérique du Sud, du Moyen-Orient, d'Afrique et d'Asie du Sud-Est. Nous sommes impatients de devenir votre partenaire à long terme en Chine. Le sectionneur de terre intérieur JN15-12 est un nouveau design amélioré par rapport au type ESI, adapté au système d'alimentation électrique avec prise en charge 3-I2KV, triphasé, AC 50I60IHz avec divers types d'appareillage HT et comme protection de mise à la terre. Il est conforme aux normes GB1985-2004 et IEC129.

envoyer une demande

Description du produit

Définition du produit du sectionneur de terre intérieur JN15-12

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Introduction

Le sectionneur de terre intérieur JN15-12 est une nouvelle conception améliorée par rapport au type ESI, adaptée au système d'alimentation électrique avec support 3-I2KV, triphasé, AC 50I60IHz avec divers types d'appareillage HT et comme protection de mise à la terre. Il est conforme aux normes GB1985-2004 et IEC129.

État de fonctionnement

1. Température ambiante : -10°C -+40°C

2. Altitude : 1000 m (hauteur du capteur : 140 mm)

3. Humidité relative : Humidité relative moyenne du jour w 95 % Humidité relative moyenne du mois w <90 %

4. Intensité du tremblement de terre : w 8 degrés

5. Degré de saleté : II

Paramètres principalement techniques du sectionneur de terre intérieur JN15-12

	Article	Unité	Données
	Tension nominale	KV	12
	Courant de tenue de courte durée nominal (stabilité thermique)	LE	31.5
	Temps de tenue nominal aux courts-circuits	S	4
	Courant nominal de fermeture de court-circuit	LE	80
	Courant de tenue de crête assigné (stabilité dynamique)	LE	80
Niveau d'isolation nominal	Tension de tenue à fréquence industrielle de courte durée nominale	KV	42
Niveau d'isolation nominal	Tension assignée de tenue aux chocs de foudre	KV	75
	Durée de vie des machines	temps	2000

◎ Sectionneur de terre JN15-12/31,5 (ES-10/31,5) Encombrement et dimension d'installation

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Bornier en cuivre

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Diagramme d'emplacement des trous

JN15-12/31.5(ES1-10/31.5) Indoor Earthing Switch

Spécification	E	F	G	H	D	C
JN15-12/31.5-165	165	75	160	565	426
JN15-12/31.5-18O	180	75	160	595	456
JN15-12/31.5 – 200	200	75	160	635	496
JN15-12/31.5—21O	210	75	160	655	516
JN15-12/31.5-220	220	75	160	675	536
JN15 31/12.5 230	230	75	160	695	556	96
JN15-12/31.5-250	250	75	160	735	596	96
JN15-12/31.5-275	275	75	185	810	646	96

Les notes de commande indiquent les spécifications du produit, la distance centrale entre les pôles, si le dispositif d'affichage électrique (type d'affichage nécessaire ou non). Veuillez noter la longueur du lien souple lors de la commande (L normal = 250 mm).

Veuillez nous consulter si vous avez une demande particulière.
