Relais de surcharge thermique LR9

Fabricant de relais de surcharge thermique LR9 en gros, 32A/690V, plage de réglage thermique 6,4-32A, classe de déclenchement sélectionnable 5-10-20-30, pour la protection des moteurs triphasés 3-15KW à 400V. Dispositif différentiel avec détection de rupture de phase et de déséquilibre de charge. Il fournit un cadran de réglage thermique, des boutons pour tester, arrêter et réinitialiser ainsi qu'un sélecteur de réarmement manuel-automatique, des commutateurs DIP pour la sélection de la classe de déclenchement, un indicateur de drapeau et 2 contacts auxiliaires 1NO+1NC pour la signalisation de défauts. Avec une large plage de réglage thermique 6,4-32A, une classe de déclenchement sélectionnable 5-10-20-30 et une détection de déséquilibre de phase, il protège les moteurs de 3 à 11KW à 400V. Raccordement par bornes à vis-étrier, il se connecte directement aux bornes inférieures des contacteurs tripolaires LC1D09-D38. Montage sur rail DIN ou fixation par vis, séparé du contacteur, avec utilisation du bornier LAD7B205 (à commander séparément). Certifié multinormes (IEC, UL, CSA, CCC), conforme Green Premium (RoHs/Reach).

envoyer une demande

Description du produit

Les relais thermiques de surcharge LR9 sont particulièrement adaptés aux conditions de fonctionnement des moteurs.

Ils assurent une protection contre :

surcharge thermique des circuits triphasés ou monophasés, équilibrés ou déséquilibrés ; défaillance de phase et déséquilibre de phase important, temps de démarrage prolongés, état de blocage prolongé du rotor.

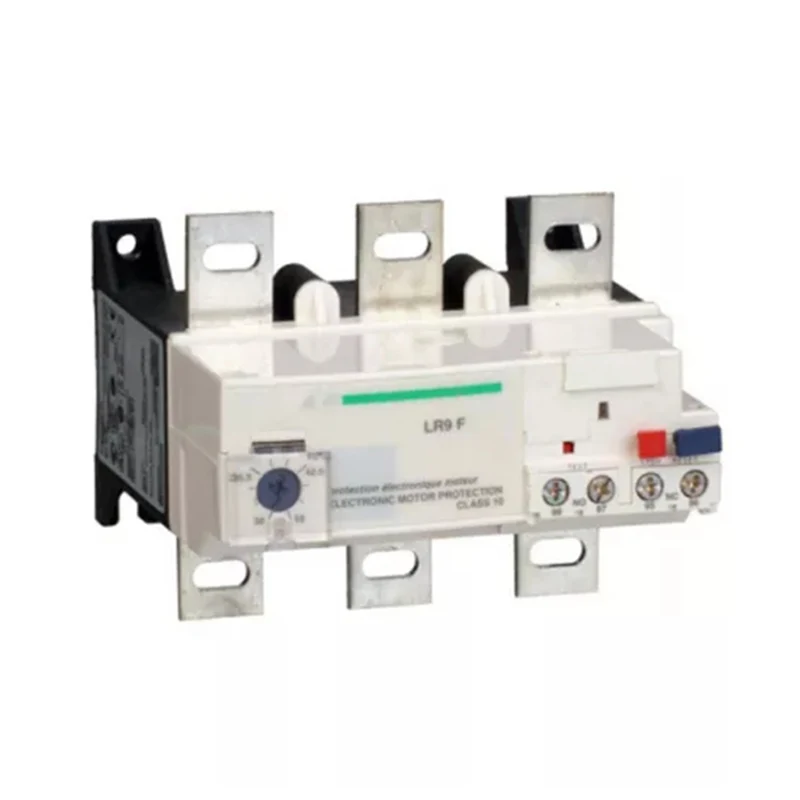

Les relais de protection électroniques LR9 sont montés directement sous le contacteur de type LC1 F. Ils couvrent une gamme de 30 à 630 A, en huit calibres.

Les réglages peuvent être verrouillés en scellant le couvercle de protection transparent. Le bouton Areset est monté à l’avant du relais.

Deux versions sont disponibles :

version simplifiée : classe 10 : LR9*3**, classe 20 : LR9 *5**,

version complète : classe 10, 10 A ou classe 20, sélectionnable, conforme à

EN 60947-4-1 : LR9**.

Cette dernière version intègre une fonction d'alarme qui permet d'anticiper les déclenchements par délestage.

Version simplifiée : classe 10 ou 20

Nominal ou échelle de courant nominal (A)	unM(A)	gG(A)	Modèle de contacteur	Modèle
10e classe
30~50	50	80	F115-F185	LR9-5357
48~80	80	125	F115-F185	LR9-5363
60~100	100	200	F115-F185	LR9-5367
90~150	160	250	F115-F185	LR9-5369
132~220	250	315	F185-F400	LR9-5371
200~330	400	500	F225-F505	LR9-7375
300~500	500	800	F225-F500	LR9-7379
380~630	630	800	F400-F630 F800	LR9-7381
20 cours
30~50	50	80	F115-F185	LR9-5557
48~80	80	125	F115-F185	LR9-5563
60~100	100	200	F115-F185	LR9-5567
90~150	160	250	F115-F185	LR9-5569
132~220	250	315	F185-F400	LR9-5571
200~330	400	500	F225-F500	LR9-7575
300~500	500	800	F225-F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
