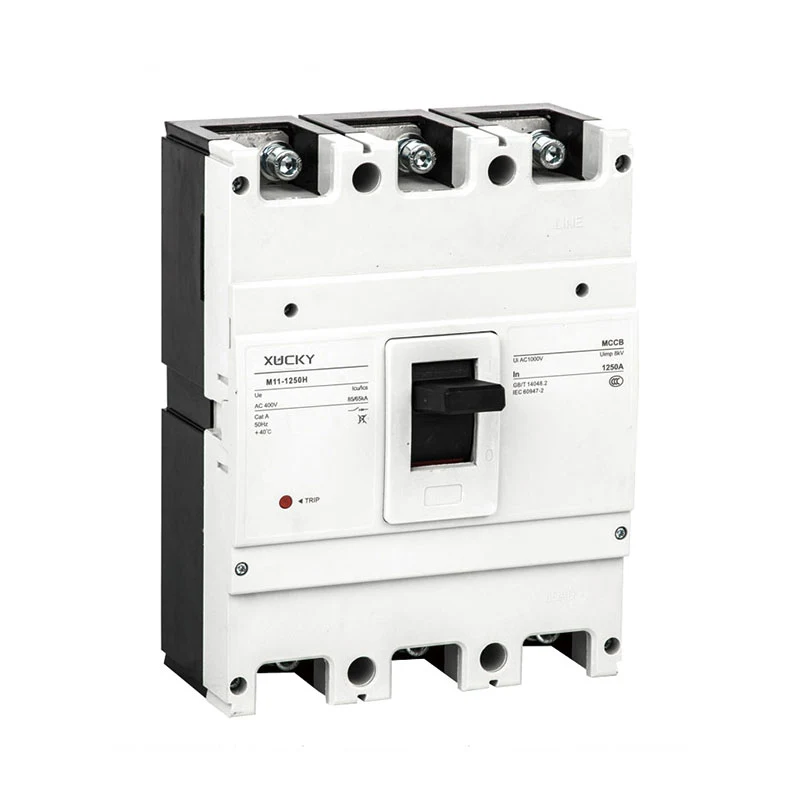

Fabricant de disjoncteurs à boîtier moulé M11 en gros Les séries de disjoncteurs M11, M11LY, M11RT, M11E et M11EL sont de nouveaux disjoncteurs améliorés recherchés et développés par la société, combinés aux avantages de produits internationaux similaires et à la demande des marchés nationaux et internationaux.
Avec une tension d'isolation jusqu'à 1 000 V, le disjoncteur est applicable aux systèmes de distribution de 50 Hz CA, une tension de fonctionnement nominale de 690 V et un courant de fonctionnement nominal de 10 A à 1 250 A, utilisé pour distribuer l'énergie électrique, protéger les circuits et les équipements électriques contre les surcharges, les courts-circuits, sous tension, etc., peut également être utilisé pour un démarrage peu fréquent du moteur et le protéger contre les surcharges, les courts-circuits ou les sous-tensions.
Il se caractérise par une petite taille, une rupture élevée, un contournement court, etc., c'est le produit idéal pour les utilisateurs. Il peut être installé verticalement ou horizontalement.
Le disjoncteur à boîtier moulé CC de la série M11DC (ci-après dénommé disjoncteur) convient aux systèmes CC d'une tension nominale allant jusqu'à 1 000 V CC inclus et d'un courant nominal de 10 ~ 800 A, utilisé pour distribuer l'énergie électrique, protéger les circuits et les équipements électriques contre surcharge, court-circuit, etc.
Les produits peuvent être alimentés avec des fils par le haut et par le bas, et ce, sans polarité.
Il est conforme aux normes IEC 60947-2, GB14048.2, etc.
Caractéristique 1 : capacité de limitation de courant
La limitation de courant fait référence à la limite de l'augmentation du courant de court-circuit dans la boucle, et dans la boucle protégée par M11, la valeur maximale du courant de court-circuit et de l'énergie I2t dans le circuit sera bien inférieure à la valeur prospective.
Contact fixe en forme de U
Un contact fixe unique en forme de U peut réaliser une technologie de pré-coupure :
La technologie dite de pré-coupure fait référence au fait que lorsque le courant de court-circuit traverse le système de contact, l'énergie électrique générée par le contact fixe en forme de U et le contact mobile s'exclut mutuellement. Plus le courant de court-circuit est grand, plus la répulsion de la force électromotrice est grande, et elle est générée en même temps que le courant de court-circuit. Avant que l'action de déclenchement ne se produise, la force de répulsion électrodynamique peut effectuer la séparation des contacts fixes et mobiles, en augmentant l'arc pour augmenter la résistance équivalente entre eux afin d'atteindre l'objectif de suppression de l'augmentation du courant de court-circuit.
Caractéristique 2 : accessoires modulaires
◆ Accessoire : Pour les disjoncteurs d'un même châssis, ils ont des tailles uniformes quels que soient le pouvoir de coupure et le courant nominal ; Accessoire : Les utilisateurs peuvent librement
◆ choisir et étendre les fonctions des disjoncteurs en fonction de leurs besoins
◆ Les accessoires modulaires ont une fonction d'isolation, ce qui facilite le fonctionnement et l'installation des lignes directes.
Caractéristique 3 : cadre miniaturisé
5 tailles de châssis : type 125, type 160, type 250, type 630, type 800, type 1250
Courant nominal de la série M11 10A ~ 1250A
Caractéristique 4 : dispositif de répulsion de contact (technologie brevetée)
Le schéma technique adopté par l'invention est :
Comme le montre la figure 1, le nouveau dispositif de contact est principalement composé d'un contact fixe, d'un contact mobile, d'un arbre 1, d'un arbre 2, d'un arbre 3 et de ressorts ;
Lorsque le disjoncteur est à l'état fermé, l'arbre 2 agit du côté droit de l'angle du ressort ; Lorsque le disjoncteur a un courant de défaut important, le contact mobile sera soumis à la répulsion électrique générée par le courant lui-même et tournera avec le centre de l'arbre 1, lorsque l'arbre 2 tournera vers le haut de l'angle du ressort avec le contact mobile. , il permet au contact mobile de tourner rapidement vers le haut et de couper rapidement le circuit lors de la réaction du ressort, il a amélioré la capacité de coupure du produit grâce à l'optimisation de la structure de contact.
Caractéristique 5 : intelligence
La communication réseau est plus pratique. Il accède au système de communication Modbus via une connexion dédiée. M11E / M11EL avec fonction de communication peut sélectionner des accessoires de surveillance pour réaliser l'affichage, la lecture, le réglage et le contrôle de la porte.
Caractéristique : système d'extinction d'arc modulaire
Caractéristique 7 : unification
Les six séries de M11, M11LY, M11DC, M11RT, M11E et M11EL sous la même taille de cadre ont les mêmes dimensions, dimensions d'installation et style d'apparence, ce qui est une conception complètement unifiée.
◆ Altitude jusqu'à 2000 m ;
◆ La température du milieu ambiant doit être comprise entre -5℃ et +40℃ (+45℃ pour les produits marins) ;
◆ Il peut résister à l'effet de l'air humide ;
◆ Il peut résister à l'effet des moisissures ;
◆ Il peut résister aux effets des radiations nucléaires ;
◆ L'inclinaison maximale est de 22,5 ℃.
◆ Il peut toujours fonctionner de manière fiable lorsque le navire est soumis à des vibrations normales ;
◆ il peut toujours fonctionner de manière fiable si le produit est soumis au tremblement de terre (4g).
◆ Des endroits où le milieu environnant est exempt de danger d'explosion et loin de gaz ou de poussières conductrices qui éroderaient le métal ou détruiraient l'isolation ;
◆ Tenir à l'écart de la pluie ou de la neige.
1 interrupteur auxiliaire | 5 Capuchon de borne | 9 Fonctionnement manuel |
2 interrupteur d'alarme | Séparation à 6 phases | 10 Câblage de la carte arrière de type enfichable |
3 Déclencheur shunt | 7 Câblage de la face avant | 11 Câblage du panneau arrière |
4 Déclencheur à minimum de tension | 8 Fonctionnement électrique |
M11 | 125 | C | P | 4 | |||
↓ | ↓ | ↓ | ↓ | ↓ | |||
Code produit | Taille du cadre | Classe actuelle | Code de tension source du circuit de commande | Numéro de pôle | |||
Boîtier moulé | 125 160 250 400 630 800 | C | S | H | P : fonctionnement électrique | 3 : 3 pôles | |
disjoncteur | Note: | 125 | 25/15 |
|
35/25 | Z : poignée rotative | 4 : 4 pôles |
125 est un type amélioré de cadre 63 | 160 | 35/25 | 50/35 | 75/50 | W : fonctionnement direct | ||
160 est un type amélioré de cadre 100 | 250 | 35/25 | 50/35 | 75/50 | |||
250 est un type amélioré de cadre 225 | 400 | 50/35 | 65/42 | 85/50 | |||
630 est un type amélioré de cadre 400 | 630 | 50/35 | 65/42 | 85/50 | |||
800 | 50/35 | 65/42 | 85/50 |
300 |
125A |
2 |
A |
|
↓ |
↓ |
↓ |
↓ |
|
Type de déverrouillage et accessoire interne |
Courant nominal (A) |
Application |
Code du produit tétrapolaire |
|
Le premier chiffre représente le type de version |
125 |
10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 |
1 : répartition de l’énergie |
R : le pôle N sans protection ne peut pas se fermer ou s'ouvrir |
2 : A une libération instantanée uniquement |
160 |
63, 80, 100, 125, 140, 160 |
2 : protection moteur |
B : le pôle N sans protection peut se fermer et s'ouvrir |
3 : Version complexe Remarque : |
250 |
100, 125, 140, 160, 180, 200, 225, 250 |
C : le pôle N avec protection peut se fermer et s'ouvrir |
|
Les deux chiffres suivants constituent le code des accessoires (voir tableau des accessoires) |
400 |
250, 300, 315, 350, 400 |
D : le pôle N avec protection ne peut pas se fermer ou s'ouvrir |
|
630 |
400, 500, 630 |
|||
800 |
500, 630, 700, 800 |
T1 |
D1 |
Q |
2 |
|||
↓ |
↓ |
↓ |
↓ |
|||
Tension accessoire |
Tension de fonctionnement électrique |
Méthodes d'installation |
Installer le tableau de câblage ou non |
|||
Déclencheur à sous-tension |
Déclencheur shunt |
Alarme auxiliaire |
Fonctionnement électrique DC1 |
Fonctionnement électrique DC3 |
Q : Panneau avant |
1 : Non |
Q1 : AC220V |
F1 : 220 V CA |
J1 : AC125V |
D1 : 220 V CA |
D5 : 230 V CA |
H : Panneau arrière |
2 : Oui |
Q2 : AC240V |
F2 : AC380V |
J2 : 250 V CA |
D2 : 230 V CA |
D6 : AC110V |
C : type de plug-in |
|
Q3 : AC380V |
F3 : DC110V |
J3 : DC125V |
D3 : AC380V |
D7 : DC220 |
||
Q4 : AC415V |
F4 : 24 V CC |
J4 : 24 V CC |
D4 : AC400V |
D8 : DC110 |
||
|
|
|
|
D9 : AC110-240V |
||
|
|
|
|
D10 : DC100-220V |
||
|
Note: |
|||||
Tensions adaptables pour deux électriques |
||||||
opérations. Veuillez vous référer au |
||||||
introduction d'un accessoire externe. |
● Le disjoncteur peut être équipé d'un déclencheur à sous-tension, d'un déclencheur shunt, de contacts auxiliaires, de contacts d'alarme, d'un mécanisme de commande électrique, d'une poignée de commande rotative et d'autres accessoires.
● Le disjoncteur a des fonctions de protection de retard long de surcharge, de retard de court-circuit et de protection instantanée contre les courts-circuits, l'utilisateur peut définir les caractéristiques de protection requises (l'utilisateur n'a besoin que d'actionner le commutateur DIP pour régler les paramètres de la fonction de protection).
● Le disjoncteur est doté de fonctions de protection contre les défauts à la terre et de protection analogique thermique, d'indication de surintensité d'indication de pré-alarme, d'indication de courant de charge, de technologie d'analyse de courant numérique et peut atteindre un niveau de protection plus élevé.
Surcharge thermique M11 fiche technique |
|
|
|
|
|
|
||||||||||||
Courant de trame (A) |
125 |
160 |
250 |
400 |
630 |
800 |
||||||||||||
Modèle |
M11-125C |
M11-125S |
M11-125H |
M11-160C |
M11-160S |
M11-160H |
M11-250C |
M11-250S |
M11-250H |
M11-400S |
M11-400H |
M11-630S |
M11-630H |
M11-800S |
M11-800H |
|||
Numéro de pôle |
1, 2, 3, 4 |
2, 3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
||||||||||||
Courant nominal (A) |
10, 16, 20, 32, 25, 40, 50,63, 80, 100, 125 |
63, 80, 100, 125, 140, 160 |
100, 125, 140, 160, 180 200, 225, 250 |
250 315 350 400 |
250, 315, 350, 400, 500, 630 |
500, 630, 700, 800,1000,1250 |
||||||||||||
Tension nominale (V) |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
||||||||||||
Tension d'isolement nominale (V) |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
||||||||||||
Coupure de court-circuit capacité (KA)Icu/Ics |
AC400V |
10/15 |
18/15 |
25/18 |
20/15 |
25/18 |
35/25 |
25/15 |
25/18 |
35/25 |
35/25 |
50/35 |
35/25 |
50/35 |
50/35 |
65/65 |
||
Numéro de cycle de fonctionnement |
Durée de vie électrique |
6000 |
3000 |
3000 |
2000 |
2000 |
1500 |
|||||||||||
Durée de vie mécanique |
9000 |
7000 |
7000 |
4000 |
4000 |
4000 |
||||||||||||
Dimensions du contour (mm) |
1P |
25-130-68-90 |
- |
- |
- |
|
|
|
|
|||||||||
a-b-c-ca |
2P |
50-130-68-90 |
60-155-68-90 |
60-155-88-115 |
|
|
|
|
||||||||||
|
3P |
75-130-68-90 |
90-155-68-90 |
90-155-88-115 |
105-165-68-92 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-275-103-155 |
|||||||||
4P |
100-130-68-90 |
120-155-68-90 |
120-155-88-115 |
140-165-68-92 |
140-165-88-115 |
184-257-103-155 |
184-257-103-155 |
280-275-103-155 |
||||||||||
Poids (kg) |
1P |
0.32 |
- |
- |
- |
|
|
|
|
|||||||||
2P |
0.5 |
0.55 |
1 |
1.1 |
1.5 |
1.7 |
5.5 |
5.7 |
9.5 |
|||||||||
3P |
0.55 |
0.65 |
1.1 |
1.2 |
1.9 |
2.1 |
7 |
7.5 |
12.5 |
|||||||||
4P |
0.65 |
0.8 |
1.4 |
1.5 |
|
|
|
|
||||||||||
Dispositif de commande électrique (MD) |
● |
● |
● |
|||||||||||||||
Poignée de commande externe |
● |
● |
● |
|||||||||||||||
Libération automatique |
Type électromagnétique thermique |
Type électromagnétique thermique |
Type électromagnétique thermique |
M11RT thermique réglable et magnétique fiche technique réglable (TAMA) |
|
|
|
|
|
||||||||
Courant de trame (A) |
160 |
250 |
400 |
630 |
1250 |
||||||||
Modèle |
M11RT-160S |
M11RT-160H |
M11RT-250S |
M11RT-250H |
M11RT-400S |
M11RT-400H |
M11RT-630S |
M11RT-630H |
M11RT-1250S |
M11RT-1250H |
|||
Numéro de pôle |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
||||||||
Courant nominal (A) |
20-25, 25-32, 32-40, 40-50, 50-63, |
100-125, 125-160, 160-200, 200-250A |
200-250, 250-320,320-400 |
400-500, 500-630 |
630-800,800-1250 |
||||||||
63-80,80-100, 100-125A, 125-160A |
AC400V |
AC400V |
AC400V |
||||||||||
Tension nominale (V) |
AC400V |
AC400V |
AC1000V |
AC1000V |
AC1000V |
||||||||
Tension d'isolement nominale (V) |
AC1000V |
AC1000V |
35/25 |
50/35 |
35/25 |
50/35 |
50/35 |
65/50 |
|||||
Pouvoir de coupure en court-circuit (KA)Icu/Ics |
AC400V |
25/18 |
35/25 |
25/18 |
35/25 |
2000 |
2000 |
1500 |
|||||
Numéro de cycle de fonctionnement |
Durée de vie électrique |
3000 |
3000 |
4000 |
4000 |
4000 |
|||||||
Durée de vie mécanique |
7000 |
7000 |
1000 |
1000 |
1000 |
||||||||
Dimensions du contour (mm) a-b-c-ca
|
|
|
|
|
|||||||||
3P |
90-155-68-90 |
90-155-88-115 |
105-165-68-92 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-275-103-155 |
||||||
4P |
120-155-68-90 |
120-155-88-115 |
140-165-68-92 |
140-165-88-115 |
185-257-103-155 |
185-257-103-155 |
280-275-103-155 |
||||||
|
|
|
|
||||||||||
Poids (kg) |
3P |
1 |
1.1 |
1.5 |
1.7 |
5.5 |
5.7 |
9.5 |
|||||
4P |
1.1 |
1.7 |
1.9 |
2.1 |
7 |
7.5 |
12.5 |
||||||
Dispositif de commande électrique (MD) |
● |
● |
|||||||||||
Conduite externe |
● |
● |
|||||||||||
poignée de commande |
|||||||||||||
Libération automatique |
Type électromagnétique thermique |
Type électromagnétique thermique |
Fiche technique du MCCB de type électronique M11E |
|
|
|
|
|
|
Courant de trame (A) |
160 |
250 |
400 |
630 |
1250 |
|
Modèle |
M11E-160H |
M11E-250H |
M11E-400H |
M11E-630H |
M11E-1250H |
|
Numéro de pôle |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
|
Courant nominal (A) |
16-32, 40-125,80-160 |
16-32,40-125,80-160,100-250 |
200-400 |
200-400,300-630 |
400-800,800-1250 |
|
Tension nominale (V) |
AC400V |
|||||
Tension d'isolement nominale (V) |
AC1000V |
|||||
Pouvoir de coupure en court-circuit (KA)Icu/Ics |
AC400V |
35/25 |
35/25 |
50/35 |
50/35 |
65/50 |
Numéro de cycle de fonctionnement |
Durée de vie électrique |
1500 |
1000 |
1000 |
1000 |
1000 |
Durée de vie mécanique |
7000 |
7000 |
4000 |
4000 |
4000 |
|
Dimensions du contour (mm) a-b-c-ca
|
|
|||||
3P |
90-155-88-115 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-257-103-155 |
|
4P |
90-155-88-115 |
140-165-88-115 |
185-257-103-155 |
185-257-103-155 |
280-257-103-155 |
|
|
||||||
Poids (kg) |
3P |
1.8 |
2.1 |
5.5 |
5.7 |
5.7 |
4P |
2.3 |
2.6 |
7 |
7.5 |
7.5 |
|
Dispositif de commande électrique (MD) |
● |
|||||
Poignée de commande externe |
● |
|||||
Libération automatique |
Type électronique |
Panneau de déverrouillage intelligent
● IR(A) Isd(x IR) Ii(x IR)
● IR : courant de réglage de déclenchement à long retard en cas de surcharge ; Isd : courant de réglage du déclenchement en court-circuit ;
● Ii : Courant de réglage du déclenchement instantané en court-circuit ;
● tR : temps de réglage du long délai de surcharge, valeur par défaut : 60 s ;
● tsd : temps de réglage du délai de court-circuit, valeur par défaut : 0,1 s ;
● Ip : courant de réglage de pré-alarme de surcharge, valeur par défaut : 0,85*IR ;
1 : entrée d'alimentation DC24V (+) |
6:485B- |
2 : entrée d'alimentation DC24V (-) |
7 : Fermeture et ouverture de la borne commune du mécanisme de commande électrique |
3:485A+ |
8 : Fermeture et ouverture de la borne commune du mécanisme de commande électrique |
4:485A+ |
9 : Ouverture du mécanisme de commande électrique |
5:485B- |
10 : Fermeture du mécanisme de commande électrique |
Adresse
No.2567 Liuqing South Road, Liushi, Yueqing, Wenzhou, Zhejiang, Chine
Tél
