Disjoncteurs pneumatiques (ACB)sont des dispositifs de commutation électrique basse tension haute capacité conçus pour protéger, contrôler et isoler les systèmes de distribution d'énergie à usage intensif. Fonctionnant à des tensions allant jusqu'à 1 000 V CA et gérant généralement des courants de 800 A à 10 000 A, ils constituent la bête de somme industrielle pour protéger les infrastructures critiques contre les surcharges, les courts-circuits et les défauts électriques. Contrairement aux disjoncteurs miniatures (MCB) ou aux disjoncteurs à boîtier moulé (MCCB), les ACB utilisentl'air comme moyen principal d'extinction de l'arc, offrant une durabilité exceptionnelle, une capacité de coupure élevée et des fonctionnalités de protection avancées pour les applications commerciales, industrielles et utilitaires à grande échelle.

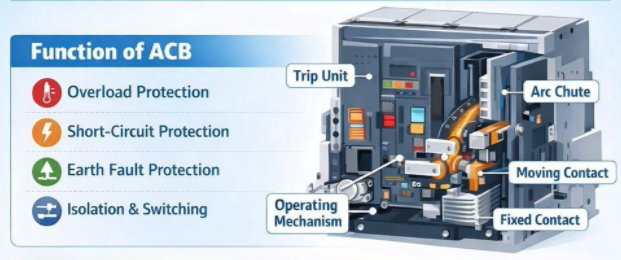

UnDisjoncteur pneumatique (ACB)est un interrupteur mécanique à commande automatique qui :
● Protège: Détecte les surcharges, les courts-circuits, les défauts à la terre et les conditions anormales, puis se déclenche (s'ouvre) rapidement pour interrompre le courant et éviter les dommages à l'équipement, les incendies ou les dangers.
● Contrôles: Allume/éteint manuellement ou à distance les circuits pour le fonctionnement normal, la maintenance ou la reconfiguration du système.
●Isole: Fournit une coupure visible et sécurisée dans le circuit pour une maintenance sûre et une protection du personnel.
● Moniteurs: Les ACB modernes intègrent des déclencheurs intelligents pour la surveillance du courant/tension/puissance en temps réel, le diagnostic des défauts et la communication.
Les ACB sont classés selon leur conception, leur construction et leur application :
1. ACB à rupture simple (Cross-Blast)
oConception la plus simple : contacts séparés à l'air libre ; L'arc est refroidi/divisé par le flux d'air naturel.
o Cas d'utilisation :Applications basse tension (≤ 1 kV) et faible courant ; rentable pour les petits systèmes.
2. ACB à éruption magnétique
o Utilise des bobines de soufflage connectées en série qui génèrent des champs magnétiques pour pousser les arcs dans les chambres de coupure.
o Avantage:Contrôle de l'arc adaptatif au courant : courants de défaut plus élevés = force magnétique plus forte = trempe plus rapide.
3. ACB de goulotte d'arc (plaque de séparation)
o Conception moderne la plus courante : l'arc est forcé dans une chambre avec des plaques séparatrices métalliques, qui refroidissent, divisent et éteignent l'arc.
o Cas d'utilisation :Applications industrielles, de centres de données et de services publics standard.
4. AérienExplosionPBR
o Utilise de l'air comprimé à haute pression pour souffler les arcs ; historiquement pour les systèmes haute tension.
o Note:Rare dans les ACB basse tension modernes en raison de leur complexité.

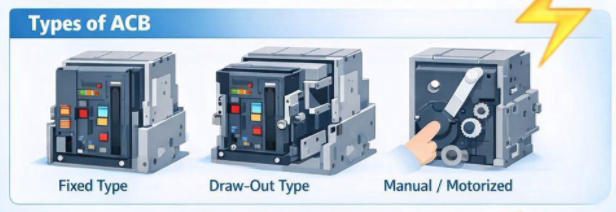

1. ACB de type fixe
o Monté en permanence ; connexion directe au jeu de barres ; moindre coût.
o Cas d'utilisation: Systèmes statiques avec des besoins de maintenance minimes.
2. ACB de type tiroir (retirables)
o Conception modulaire avec 3 positions de sécurité :
o Connecté :Fonctionnement normal (circuits principal/auxiliaire actifs).
o Test:Circuits principaux isolés ; circuits auxiliaires alimentés pour des tests en toute sécurité.
o Séparé:Isolation électrique complète pour l'entretien/réparation.
o Avantage:Remplacement rapide, pas d'arrêt de l'ensemble du panneau.
● 3 pôles (3P) : pour les systèmes triphasés (le plus courant).
● 4 pôles (4P) : 3 phases + neutre ; pour les systèmes nécessitant une isolation neutre (par exemple, mise à la terre TN-S, TT).
Les performances de l'ACB sont régies par la norme CEI 60947-2 (2024), la norme mondiale pour les disjoncteurs basse tensionBoutique en ligne CEI :
| Paramètre | Description | Valeurs typiques |
| Tension nominale (Ue) | Tension de fonctionnement normale | 400 V, 415 V, 690 V CA |
| Courant nominal (In) | Courant de transport continu | 800 A à 10 000 A |
| Capacité nominale de coupure de court-circuit (Icu) | Courant de défaut maximum interrompu en toute sécurité | 50 kA à 150 kA à 415 V |
| Capacité nominale de coupure de court-circuit en service (Ics) | Pourcentage Icu (réutilisable après le voyage) | 75 % à 100 % des soins intensifs |
| Courant de tenue nominal de courte durée (Icw) | Courant transporté sans dommage (dans le temps) | 30 kA à 85 kA pendant 1 s/3 s |
| Température de fonctionnement | Plage ambiante sûre | Norme : -5°C à +40°C ; Large : -25°C à +70°C |
| Classe de protection (IP) | Protection du boîtier | IP20 (intérieur), IP40, IP54 |
| Endurance mécanique | Cycles de fonctionnement | 10 000 à 30 000 cycles |
| Endurance électrique | Cycles d'interruption de défaut | 1 000 à 5 000 cycles |
● Installations industrielles :Arrivées principales, centres de contrôle moteur (MCC), protection transformateur/générateur.
● Centres de données :Systèmes UPS, coupleurs de bus, distribution de charges critiques.
● Bâtiments commerciaux :Distribution d'énergie en hauteur, CVC et générateurs de secours.
● Services publics et infrastructures :Sous-stations, tableaux de distribution, électrification ferroviaire.
● Marine et offshore :Systèmes électriques à bord des navires (ACB certifiés maritimes).
● Énergie renouvelable :Connexion au réseau solaire/éolien, protection de l'onduleur.
● Courant nominal (In) :≥ courant de charge continu maximum (facteur de sécurité 1,1–1,2x).
● Capacité de court-circuit :ICU ≥courant de défaut du système calculé (I"k3).
● Poteaux :3P (standard) ou 4P (isolation neutre requise).
●Type d'unité de déclenchement :
o Thermique-Magnétique :Protection de base contre les surcharges/courts-circuits.
o Électronique (LSIG) :Avancé (L=surcharge, S=court-retard, I=instantané, G=défaut à la terre).
o Intelligent (LSIGM) :Communication (Modbus, Profibus), contrôle à distance, enregistrement des données.
● Mécanisme de fonctionnement :Manuel (chargé à la main) ou motorisé (chargé automatiquement/à distance).
● Température ambiante/altitude :Déclassement pour une altitude > 2 000 m.
● Normes :CEI 60947-2, CEI 60947-1, GB 14048.2 (Chine), UL 489 (Amérique du Nord).
● Certifications :CE, CEI, CSA, marine (DNV, ABS) pour l'offshore.
● Sélectivité :Assurer la coordination des disjoncteurs amont/aval (classe A/B selon CEI).
● Verrouillage :Verrouillage à clé, verrouillage sélectif de zone (ZSI) pour les systèmes multi-disjoncteurs.
Composants de base
1. Cadre/Châssis :Alliage acier/aluminium (support structurel).
2. Système de contact :
o Contacts fixes/mobiles :Alliage de cuivre (Cu-Cr, Cu-W) + revêtements argent/étain (faible résistance, anti-soudure).
o Contacts d'arc :Tungstène-cuivre (haute résistance à l'arc).
3. Chute d'arc :Plaques de séparation en acier, barrières isolantes (Bakélite, DMC).
4. Mécanisme de fonctionnement :À ressort (stockage d'énergie), tringlerie à bascule, loquets de déclenchement.
5. Unité de déclenchement :Electronique (microcontrôleur, capteurs) ou thermomagnétique (bilame, solénoïde).
6.Auxiliaires :Déclencheur à minimum de tension (UVR), déclencheur shunt (ST), interrupteurs auxiliaires (AX), contacts d'alarme.
● Conducteurs : Cuivre électrolytique à haute conductivité, alliages d'argent.
● Isolants : DMC (Dough Moulding Compound), BMC, résine époxy, plastiques résistants à la chaleur.
● Métaux : Acier laminé à froid (châssis), acier inoxydable (quincaillerie), aluminium (dissipateurs thermiques).
● Matériaux résistants aux arcs : tungstène, céramiques, métaux réfractaires.
● Estampage/Poinçonnage :Cadre/pièces en acier provenant de matrices de précision.
● Usinage:Usinage CNC de contacts, d'arbres et de pièces mécaniques.
● Moulage:Composants isolants (DMC/BMC) par moulage par compression.
● Assemblée:Sous-ensemble de mécanismes, chambres de coupure et déclencheurs.
● Intégration du châssis, du système de contact, de la chambre de coupure et du mécanisme.
● Câblage des circuits de commande et des composants auxiliaires.
● Test unitaire de type tiroir (positions connectées/test/séparées).
1. Inspection visuelle : Précision dimensionnelle, finition, étiquetage.
2. Test de résistance de contact : mesure en milliohm (≤50–100μΩ par pôle).
3. Test de tenue à la tension diélectrique : test Hi-pot (2,5 à 3,5 kV CA pendant 1 min).
4. Test du mécanisme de fonctionnement : plus de 50 cycles marche/arrêt ; bon fonctionnement.
5. Étalonnage du déclencheur : vérification du seuil de surcharge/court-circuit/défaut à la terre.
6. Test d'augmentation de la température : sous-estimation ; élévation de température maximale ≤60K (IEC).
7. Test de fonction auxiliaire : UVR, déclenchement shunt, validation de verrouillage.
8. Test de protection IP : Pénétration de poussière/eau (par IP nominal).
· Traitement anticorrosion, scellage et conditionnement en caisse bois.
· Rapport de test, manuel et certificat de conformité (CoC) inclus.
Les tests de type valident la conformité de la conception à la norme CEI 60947-2 (effectués sur des échantillons prototypes) :
1. Tests de création/rupture de court-circuit :Vérifiez Icu/Ics/Icm dans des conditions de panne.
2. Test de tenue à court terme :Validez Icw pendant 1s/3s sans dommage.
3. Tests d'endurance mécanique et électrique :Test de cycle jusqu'à la durée de vie nominale.
4. Test d'augmentation de la température :Performances thermiques à pleine charge.
5. Test diélectrique :Tenue à la fréquence industrielle et à la tension de choc.
6. Test des caractéristiques du déclenchement :Précision des courbes de protection.
7. Essais environnementaux :Vibrations, chocs, cycles température/humidité.
8. Test de confinement des défauts d'arc :Confinement sûr de l’arc sans éruption externe.
Q1 : Quelle est la différence entre ACB et MCCB ?
UN:PBRgérer 800 A à 10 000 A, jusqu'à 1 000 V CA, avec une protection avancée et une conception de type tiroir.MCCBcouvrent 16 A à 1 600 A, jusqu'à 690 V, pour les petites charges. Les ACB offrent un pouvoir de coupure plus élevé, une meilleure sélectivité et une maintenance modulaire.
Q2 : Combien de temps durent les ACB ?
UN:20 à 30 ansavec un bon entretien. Endurance mécanique : 10 000 à 30 000 cycles ; endurance électrique : 1 000 à 5 000 opérations sur défaut.
Q3 : Les ACB nécessitent-ils une maintenance ?
UN:Oui-entretien annuel(nettoyage, inspection des contacts, lubrification, test de déclenchement) prolonge la durée de vie et garantit la fiabilité. Les ACB de type tiroir permettent des tests sans arrêt.
Q4 : Les ACB peuvent-ils être équipés de déclencheurs intelligents ?
UN:Prise en charge de la plupart des ACB modernesmise à niveau des déclencheurs électroniques/de communicationpour la surveillance à distance, le diagnostic des pannes et l'intégration IoT.

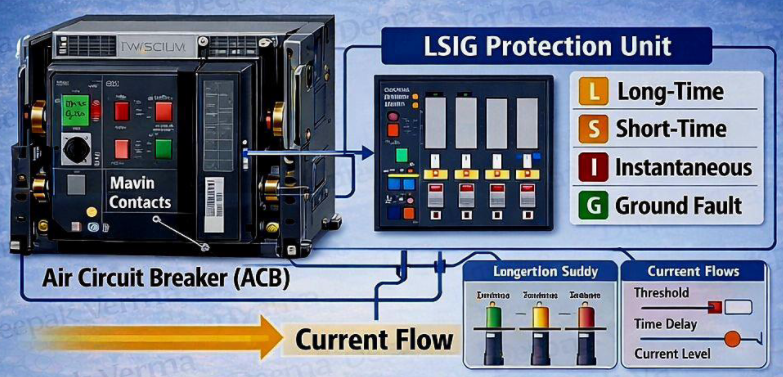

Q5 : Quelle est la signification de la protection LSIG ?
UN:
● L (Longue durée) :Protection contre les surcharges (1,0–1,5x In).
● S (courte durée) :Protection sélective contre les courts-circuits (2–10x In, temporisée).
● Je (instantané) :Protection élevée contre les courts-circuits (5 à 20x In, sans délai).
● G (Masse):Protection contre les défauts de terre (0,1–1,0x In).
Q6 : Comment calculer la capacité de court-circuit requise (Icu) ?
UN:ICU ≥courant de court-circuit présumé (I"k3)du système, calculé via des données d'impédance ou un logiciel (par exemple, ETAP, SKM). Consultez un ingénieur en systèmes électriques pour plus de précision.
Q7 : Les ACB sont-ils adaptés à une utilisation en extérieur ?
UN:Les ACB standard (IP20) sont réservés à l'intérieur.Modèles d'extérieurnécessitent des boîtiers IP54/IP65 et des températures nominales étendues.
Q8 : Qu'est-ce que la sélectivité du disjoncteur et pourquoi est-elle importante ?
UN:La sélectivité assureseuls les circuits défectueux se déclenchent, évitant ainsi des pannes généralisées. Critique pour les hôpitaux, les centres de données et l’industrie manufacturière : une sélectivité de classe B (complète) est recommandée pour les charges critiques.
Disjoncteurs pneumatiques (ACB)sont essentiels à une distribution d’énergie à courant élevé sûre et fiable. En comprenant leur conception, leurs performances, leurs critères de sélection et leurs normes de conformité, les acheteurs et ingénieurs B2B peuvent spécifier le bon ACB pour les applications critiques, garantissant ainsi la sécurité, la longévité et l'efficacité opérationnelle du système. Collaborez toujours avec des fabricants certifiés pourCEI 60947-2et valider les performances via la documentation des tests de routine et de type.
