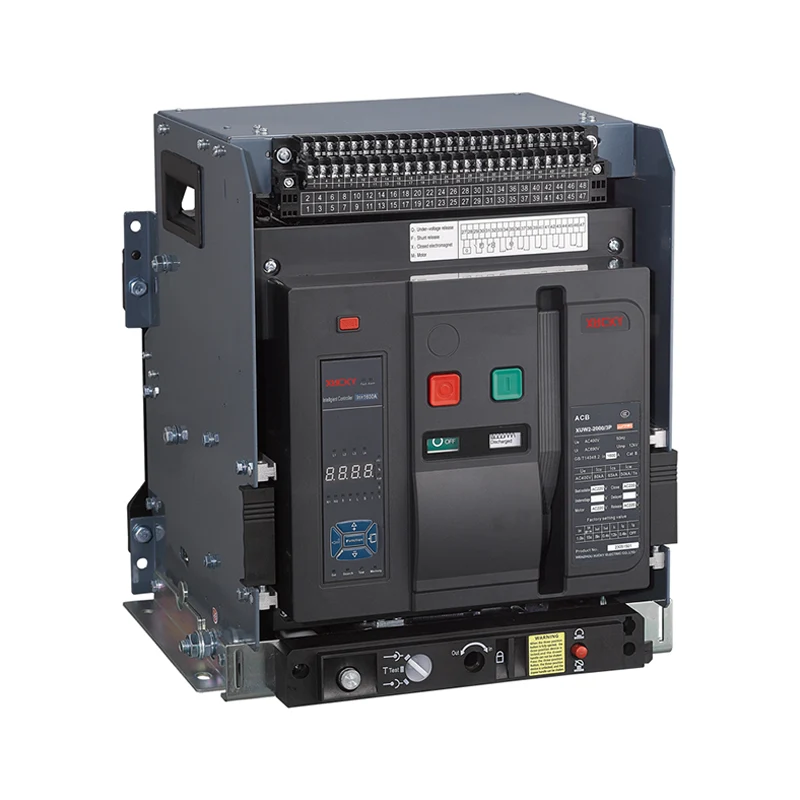

XUCKY ÉlectriqueDisjoncteur aérien XUW1est de plus en plus référencée dans la planification moderne de la sécurité électrique, où la prévention des incendies électriques est devenue une préoccupation majeure dans les environnements industriels et commerciaux denses. Dans les installations telles que les ateliers de fabrication, les centres de distribution et les immeubles de grande hauteur, les pannes électriques peuvent se multiplier rapidement, ce qui rend une isolation rapide et la stabilité du système essentielles pour réduire les risques et les temps d'arrêt.
Plutôt que de se concentrer uniquement sur la structure des équipements, il est plus pertinent de comprendre comment les systèmes de protection se comportent lorsque de réelles anomalies électriques se produisent. Le disjoncteur aérien est conçu autour de cette réalité opérationnelle, combinant une logique de détection de défauts, une capacité d'interruption rapide et des paramètres de protection en couches qui réagissent différemment en fonction du type et de la gravité de la perturbation électrique.
Les incendies électriques démarrent rarement à la suite d’une seule panne dramatique. Ils se développent généralement à partir d’un stress progressif dans les circuits ou d’anomalies inaperçues qui s’accumulent au fil du temps.
Dans la plupart des systèmes de distribution d’énergie à moyenne et grande échelle, les conditions suivantes sont les plus fréquentes :
- Surcharge causée par une utilisation simultanée excessive des équipements
- Court-circuit dû à une rupture d'isolation ou à une défaillance du câblage
- Défauts de mise à la terre créant des chemins de courant involontaires
- Conditions de sous-tension affectant la stabilité du contrôle
- Connexions lâches générant une chaleur localisée
Chacune de ces conditions peut produire une accumulation de chaleur, et lorsque la réponse de la protection est retardée, le risque d'inflammation de l'isolation augmente considérablement.
Dans ce contexte, une déconnexion rapide et sélective devient une exigence essentielle plutôt qu'une fonction optionnelle.
Le disjoncteur aérien XUW1 est structuré autour d'un système de détection et d'interruption multicouche. Au lieu de réagir d'une manière unique et fixe, il ajuste le comportement de protection en fonction du type, de l'amplitude et de la durée du courant.
Le système de protection comprend généralement :
- Protection longue durée pour les surcharges soutenues
- Protection court retard pour défauts intermédiaires
- Réponse instantanée aux courts-circuits sévères
- Détection de défaut à la terre pour les risques liés aux fuites
Ces étapes fonctionnent ensemble pour garantir que des fluctuations mineures ne provoquent pas d'arrêts inutiles, tandis que les défauts graves sont immédiatement isolés.
Les réseaux de distribution modernes nécessitent souvent une communication entre les appareils. Le disjoncteur prend en charge des paramètres réglables et des fonctions de surveillance qui permettent aux opérateurs de définir des seuils de protection en fonction des caractéristiques de la charge. Cette adaptabilité permet de maintenir la continuité dans les environnements critiques tels que les hôpitaux, les centres de données et les lignes de production.
À ce stade, le rôle du disjoncteur aérien devient plus évident, en particulier dans les systèmes où une coordination sélective entre plusieurs disjoncteurs est nécessaire pour isoler uniquement la section affectée.
Pour comprendre comment la protection se traduit en sécurité dans le monde réel, il est utile de décomposer le comportement de réponse en résultats pratiques.
| Type de défaut électrique | Méthode de détection | Réponse du disjoncteur | Résultat de sécurité |
| Surcharge | Le courant dépasse le seuil nominal au fil du temps | Voyage retardé | Empêche la surchauffe des câbles |
| Court-circuit | Pic de courant soudain et élevé | Voyage instantané | Arrête les risques d'arc et d'allumage d'incendie |
| Défaut à la terre | Détection de courant de fuite | Déconnexion contrôlée | Réduit les risques de choc et d’incendie |
| Sous-tension | Surveillance des chutes de tension | Libération déclenchée | Protège la stabilité de l'équipement |
Cette structure de réponse en couches garantit que les différents types de pannes sont traités avec un timing approprié plutôt qu'un arrêt unique.
Dans les infrastructures modernes, la distribution électrique ne se limite pas à une seule pièce ou à un seul système. Au lieu de cela, il s'étend sur plusieurs étages, des systèmes d'automatisation intégrés et des équipements fonctionnant en continu.
Dans les immeubles de grande hauteur, l’énergie est distribuée verticalement via des colonnes montantes. Un défaut dans une section peut potentiellement affecter plusieurs étages s’il n’est pas isolé rapidement. Un dispositif tel que le disjoncteur pneumatique aide à localiser les défauts, réduisant ainsi le risque de panne généralisée ou de pannes en cascade.
Dans les environnements de production, les arrêts soudains peuvent être aussi perturbateurs que les pannes électriques elles-mêmes. Les systèmes de protection devraient donc être à la fois rapides et sélectifs. Cet équilibre est essentiel pour maintenir la continuité opérationnelle tout en privilégiant la sécurité.
La possibilité d'affiner les courbes de protection permet aux ingénieurs de faire correspondre le comportement du disjoncteur aux profils de charge réels plutôt que de s'appuyer sur des hypothèses fixes.
Les équipements de protection électrique doivent fonctionner de manière constante dans des conditions normales et extrêmes. Pour cette raison, la validation de la conception suit généralement des normes internationalement reconnues telles que CEI 60947-2 et GB 14048.2.
Le processus de test comprend généralement :
- Tests d'endurance thermique sous charge soutenue
- Vérification des performances d'interruption de court-circuit
- Tests de cyclage de durabilité mécanique
- Vérifications d'adaptation à l'environnement sous variation de température et d'humidité
- Évaluation de l'isolation et de la rigidité diélectrique
Ces tests garantissent que les performances restent stables même lorsque les conditions environnementales changent, comme une humidité élevée ou des installations à altitude élevée.
Le Disjoncteur aérien XUW1est conçu en tenant compte de ces exigences, en particulier pour les réseaux de distribution fonctionnant jusqu'à 660 V – 690 V avec des plages de courant élevées.
Les systèmes électriques ne sont pas installés dans des conditions de laboratoire contrôlées. Ils doivent fonctionner dans des environnements dont la température, l’exposition à la poussière et les niveaux d’humidité varient considérablement.
Les paramètres opérationnels typiques comprennent :
- Plage de température ambiante de -5°C à +40°C
- Altitude jusqu'à 2000 mètres
- Humidité relative jusqu'à 90 % dans des conditions sans condensation
- Niveau de protection adapté aux environnements industriels
- Flexibilité d'installation dans des configurations fixes ou de type tiroir
Ces paramètres garantissent que le comportement de protection reste cohérent quelles que soient les différences de localisation, que ce soit dans les infrastructures urbaines ou dans les zones industrielles éloignées.
De plus, les interfaces prêtes à communiquer permettent l'intégration dans des systèmes de surveillance automatisés, prenant en charge les stratégies de contrôle centralisées pour les réseaux électriques modernes.
Pour mieux comprendre le comportement pratique, considérons un scénario simplifié dans une armoire de distribution :
- Une charge moteur augmente progressivement au-delà du courant nominal
- Le disjoncteur détecte une condition de surcharge soutenue
- La protection long retard commence le cycle de synchronisation
- Si la charge persiste, le déclenchement contrôlé est exécuté
- Les circuits à proximité ne sont pas affectés en raison d'une coordination sélective
Dans un autre scénario impliquant un court-circuit :
- Une surtension soudaine est détectée
- La protection instantanée se déclenche en quelques millisecondes
- La formation de l'arc est interrompue avant qu'une chaleur soutenue ne se développe
- L'alimentation est isolée uniquement de la branche concernée
Ces modèles de réponse démontrent comment une logique de protection à plusieurs niveaux réduit le risque d’escalade d’un incendie électrique.
À mesure que l’infrastructure électrique devient de plus en plus automatisée, les dispositifs de protection ne sont plus des composants autonomes. Ils interagissent désormais avec les systèmes de surveillance, les plateformes de contrôle à distance et les outils de maintenance prédictive.
Le disjoncteur aérien prend en charge cette transition en offrant une capacité de communication et des paramètres de protection configurables. Cela permet aux concepteurs de systèmes d'aligner le comportement de la protection électrique sur les données opérationnelles en temps réel plutôt que sur des hypothèses de conception statiques.
La prévention des incendies électriques dans les réseaux électriques complexes dépend fortement de la rapidité et de la précision avec lesquelles les défauts sont identifiés et isolés. Grâce à une logique de protection en couches, une configuration adaptable et une conformité aux tests standardisés, leDisjoncteur aérien XUW1joue un rôle structuré dans le maintien de la sécurité de la distribution dans des environnements exigeants. Dans le cadre de l'approche d'ingénierie plus large de XUCKY Electric, il représente une réponse pratique aux conditions de risque électrique modernes dans les applications industrielles et de grande hauteur.
