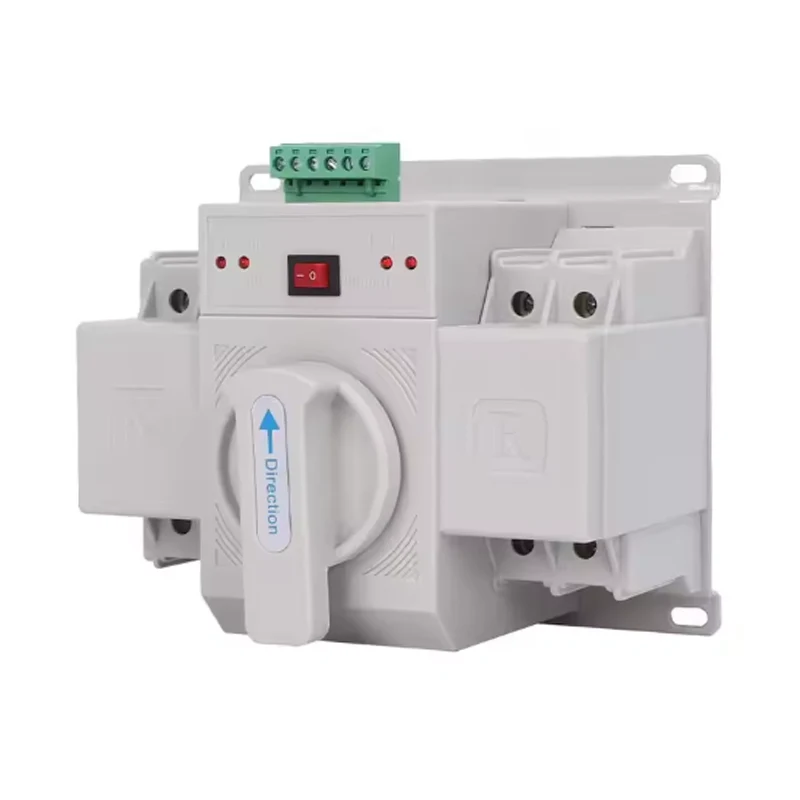

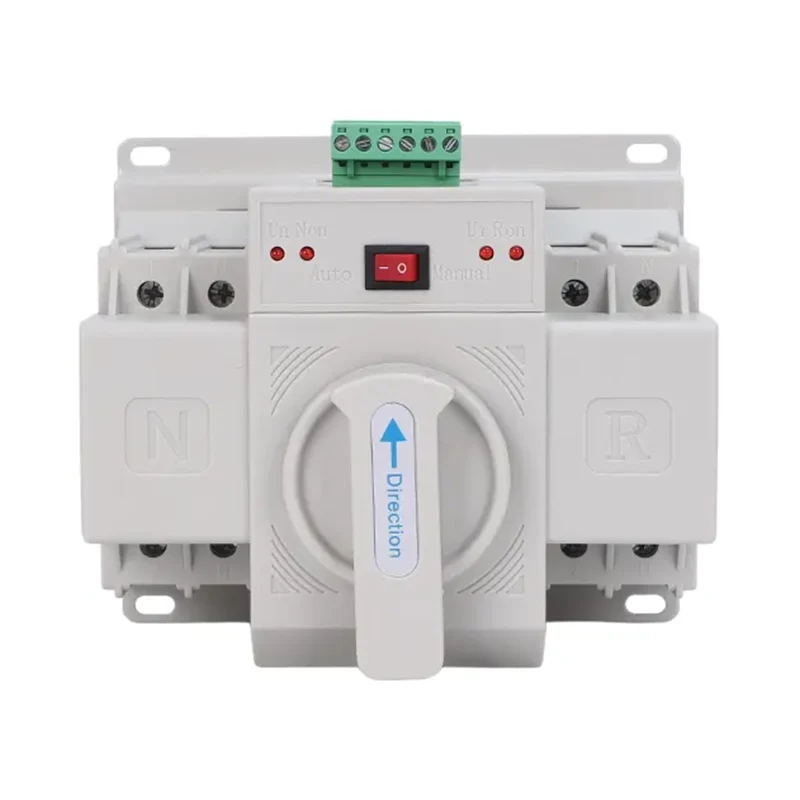

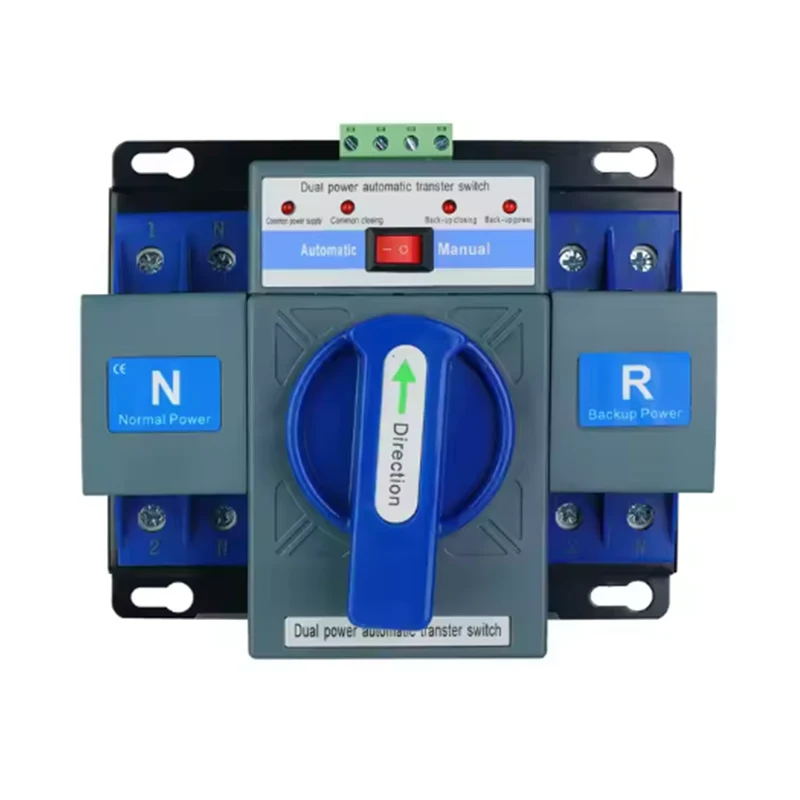

Commutateur de transfert automatique Q3 ATS

envoyer une demande

Description du produit

Champ d'application

Le commutateur de transfert automatique Q3 de haute qualité XUCKY (ci-après dénommé ATS) convient aux systèmes d'alimentation avec CA 50 Hz, tension nominale de 400 V et courant nominal de 63 A et moins. Nous proposons deux types d'interrupteurs d'alimentation, vous permettant de choisir entre deux alimentations en fonction de vos besoins. Cet ATS dispose non seulement d'une protection contre les surcharges, les courts-circuits et les sous-tensions, mais également de fonctions de signal d'incendie, de double coupure et de fermeture de sortie. Il est particulièrement adapté aux lignes d'éclairage dans les immeubles de bureaux, les centres commerciaux, les banques, les immeubles de grande hauteur et autres endroits nécessitant une protection incendie.

Applications

En tant que fabricant professionnel, XUCKY souhaite vous fournir un commutateur de transfert automatique Q3 ATS de haute qualité, adapté aux industries nécessitant une alimentation de sécurité. Le Q3 est largement utilisé dans :

● Centres de données et serveurs pour la redondance des racks de serveurs.

● Équipement médical (par exemple, appareils IRM) pour éviter la perte de données.

● Systèmes d'automatisation industrielle dans les usines de fabrication.

● Systèmes de télécommunications et d'urgence, assurant une connectivité 24h/24 et 7j/7.

Paramètre technique

Paramètres de base du commutateur de transfert automatique ATS du troisième trimestre, voir le tableau 1

Paramètres de performance du produit
Répondre aux normes		GB/T 14048.11
Classe ATS		Classe CB
Utiliser les catégories		AC-33iB
Tension assignée d'emploi Ue		AC230V-400V
Fréquence de fonctionnement nominale		50 Hz/60 Hz
Courant assigné d'emploi Ie		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A 63A
Tension de commande de commutation		AC230V
Tension assignée d'isolement Ui		AC690V
Temps d'opération de conversion		≤3s (non réglable, l'usine a été ajustée)
Vie	Durée de vie électrique	1500 fois
	Durée de vie mécanique	6000 fois
Capacité nominale de fabrication de courte durée Icm		7,5 kA
Pouvoir de coupure assigné de courte durée Icn		5 kA

Paramètres de base du type de terminal et du type intelligent du commutateur de transfert automatique Q3 ATS dans le tableau 2

Modèle de produit	Type commun	Type intelligent
Méthode d'installation	Type intégral	Type intégral
Méthode de fonctionnement	Automatique et manuel	Manuel automatique et double rupture
Fonction de surveillance	Détection de défaillance de phase	Alimentation commune sous-tension triphasée, manque de phase et de phase détection de panne
Méthode de conversion	Changement automatique et récupération automatique	Changement automatique et récupération automatique
Contrôle des liaisons incendie	Non	Entrée DC12-24V double rupture (Fonction de coupure automatique d'incendie)
Fonction d'affichage	Lumière LED	Lumière LED

Dimensions d'encombrement et de montage

Taille Modèle et spécification	Dimensions du contour			Cotes d'installation
	L	W	H	L1	W1	Φd

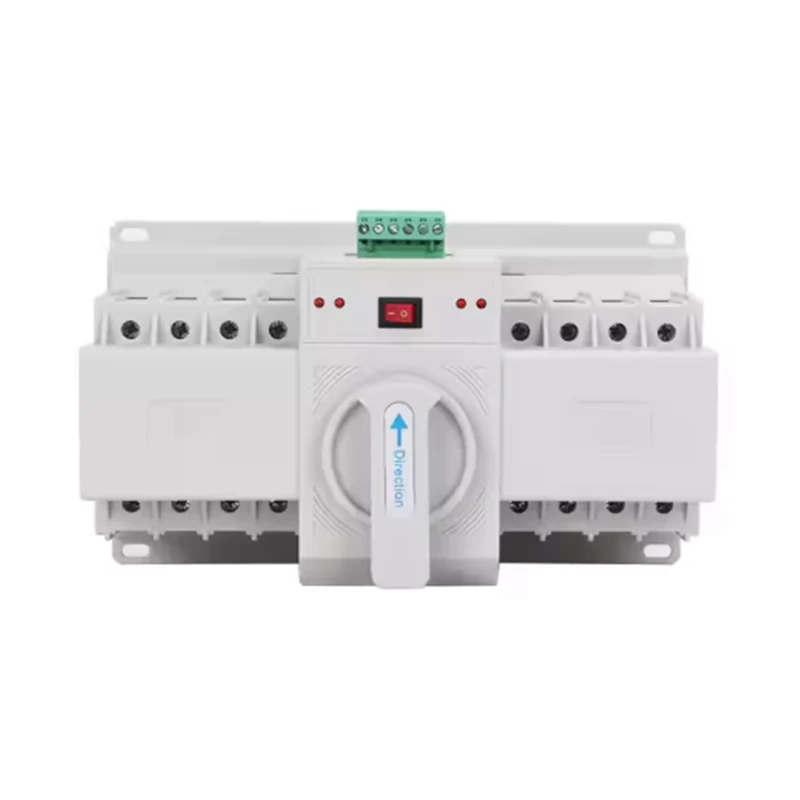

Interrupteur tétrapolaire	220	132	120	200	120	5
Interrupteur tripolaire	180			165
