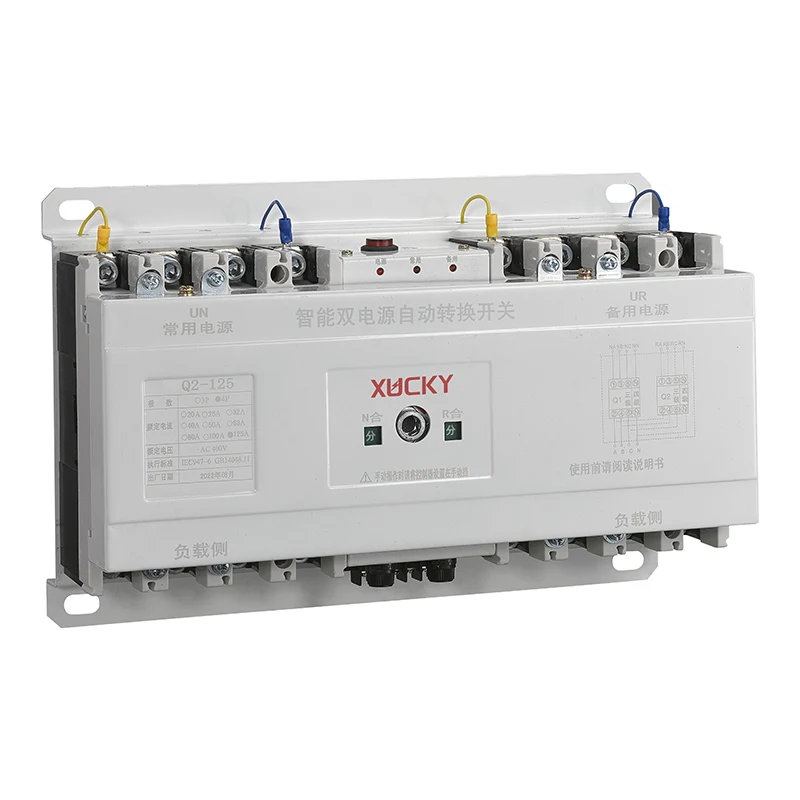

Commutateur de transfert automatique Q2

Ce commutateur de transfert domestique est conforme à la norme GB/T14048.11-2005 « Appareillage de commutation et appareillage de commande basse tension – équipement de commutation de transfert automatique ». Ce niveau électrique de produit est de classe CB.

Modèles et spécifications

Conditions normales de travail

● Température de l'air ambiant : -5℃~+40℃ et la température moyenne sur 24 h est inférieure à +35℃ ;

● L'humidité relative atmosphérique ne dépasse pas 50 % à une température de l'air ambiant de +40 ℃, l'humidité relative est plus élevée à basse température. L'humidité relative maximale moyenne du mois le plus humide du mois le plus humide est de 90 %, tandis que la température minimale moyenne de ce mois est de +25 ℃. Tenir compte de la condensation à la surface du produit due aux changements de température ;

● L'altitude du site d'installation ne dépasse pas 2 000 m ;

● Catégorie d'installation : IV ;

● Ce commutateur ATS doit être installé à un endroit sans vibrations, chocs et corrosion graves ;

● Catégorie d'utilisation : A ;

● Lorsque les conditions ci-dessus ne peuvent pas être remplies, elles doivent être résolues par l'utilisateur et le fabricant par voie de consultation.

Structure de base

Le commutateur de transfert automatique Q2 est principalement composé d'un disjoncteur de conversion de puissance, le travail du commutateur a trois positions d'état que l'utilisateur peut choisir : fermeture de l'alimentation commune (N), double ouverture, fermeture de l'alimentation de veille (R), le commutateur de transfert domestique est de petite taille. , poids léger, fonctionnement stable, facile à utiliser, etc.

Installation et utilisation

Lors du câblage, l'alimentation commune N doit être connectée au disjoncteur d'alimentation commune QN, et l'alimentation de secours R doit être connectée au disjoncteur d'alimentation de secours QR. Lorsque QN et QR sont des disjoncteurs à quatre fils, le mode de connexion est conforme au schéma de câblage, les 1, 3, 5 de QN et QR sont des bornes d'entrée triphasées (A, B, C), 7 est la ligne zéro Borne d'entrée (N), 8 est la borne de sortie de la ligne zéro. Si le disjoncteur est un disjoncteur tripolaire, il est nécessaire que la ligne zéro NN de l'alimentation commune (N) et la ligne zéro NR de l'alimentation de secours (R) soient connectées au connecteur spécial tripolaire. borne de ligne zéro KG. Fonctionnement spécifique voir schéma électrique. L'alimentation électrique Le contrôleur automatique à double interrupteur d'alimentation prend la ligne d'entrée de la phase A et la ligne zéro N du disjoncteur QN et QR, si vous utilisez le disjoncteur tripolaire, doit être connecté à la ligne zéro NN et NR, le tripolaire dédié La borne zéro se trouve entre deux disjoncteurs, lors de l'installation et du câblage de l'interrupteur d'alimentation automatique, ne faites pas oublier, casser ou court-circuiter la ligne du contrôleur local connectée à la borne d'entrée du disjoncteur.

Cotes d'installation

Paramètre technique

Utiliser l'opération

Qu'il s'agisse de l'alimentation commune et de la tension d'alimentation de secours, les deux peuvent utiliser un fonctionnement manuel. Lors du fonctionnement manuel, le bouton manuel-automatique doit être placé en position de fonctionnement manuel, lorsque vous poussez la poignée dans le sens des aiguilles d'une montre jusqu'au terminal, le disjoncteur d'alimentation de secours QR s'ouvre, le disjoncteur d'alimentation commun QN se ferme ; lorsque vous poussez la poignée dans le sens inverse des aiguilles d'une montre jusqu'au terminal, le disjoncteur d'alimentation de secours QR se ferme, le disjoncteur d'alimentation commun QN s'ouvre.

Sur le panneau, le voyant d'alimentation (rouge), si le voyant n'est pas allumé, indiquant une panne d'alimentation du boîtier de commande automatique, ne peut pas faire fonctionner le commutateur ATS. Après réparation à la normale, le bouton manuel-automatique est en position automatique, si l'alimentation commune est normale, le commutateur entrera automatiquement le disjoncteur d'alimentation commune QN en état de fermeture, l'indicateur N (jaune) est allumé sur le panneau ; Si l'alimentation électrique commune n'est pas normale, le commutateur ATS passe automatiquement à l'alimentation de secours QR pour l'alimentation électrique, le voyant R de l'alimentation de secours (vert) est allumé.

Remarque : la taille réelle prévaudra, les données ci-dessus sont uniquement à titre de référence.
