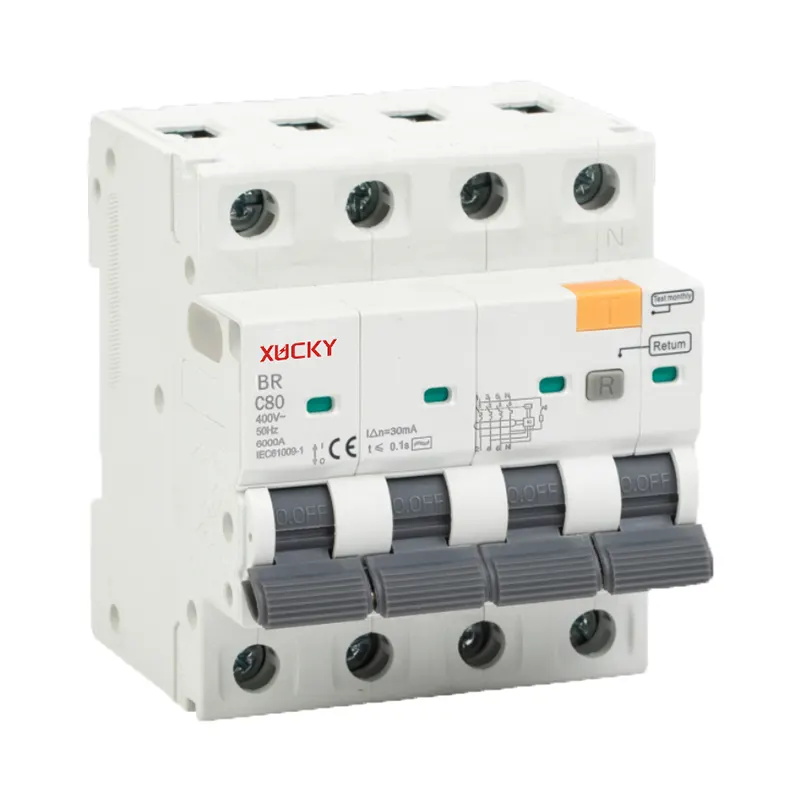

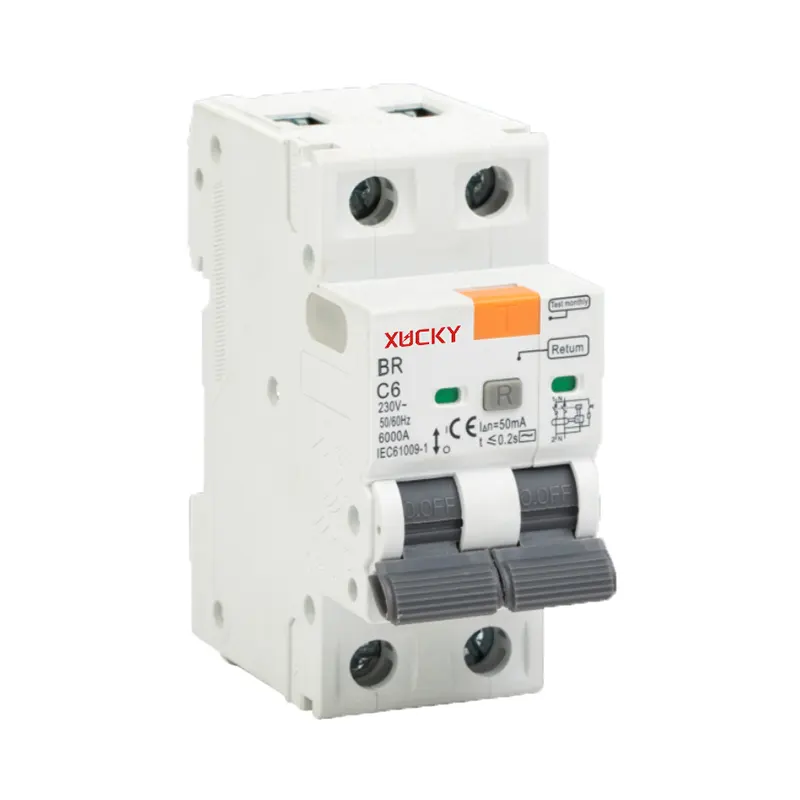

Type électronique RCBO

Données techniques

◆ Norme : IEC61009 -1

◆ Protection : défaut à la terre et surintensité

◆ Courant nominal. Entrées : 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Fonctionnement, In : 30, 100, 300 mA

◆ Pouvoir de fermeture et de coupure à courant résiduel nominal I△m : 500 A

◆ Courant résiduel assigné hors fonctionnement I △ non : 0,5IAn

◆ Tension nominale d'isolement Ui : 250 V

◆ Tension nominale de tenue aux chocs Uimp : 4000 V

◆ Nombre de pôles : 2P(1P+N),4P(3P+N)

◆ Tension nominale : 2P 240/415VAC, 4P 415VAC

◆ Temps de coupure du courant résiduel : < 0,1 sec.

Type de voyage :

◆ Défaut à la terre : Déclencheur électronique/électromagnétique

◆ Surintensité : thermique-magnétique

◆ Pouvoir de coupure : 6kA

◆ Endurance électrique : 2000 opérations

◆ Degré de protection : IP20

◆ Montage : sur rail DIN 35 mm

◆ Largeur : 17,5 mm par pôle

◆ Borne : type de broche

Temps de coupure du courant résiduel

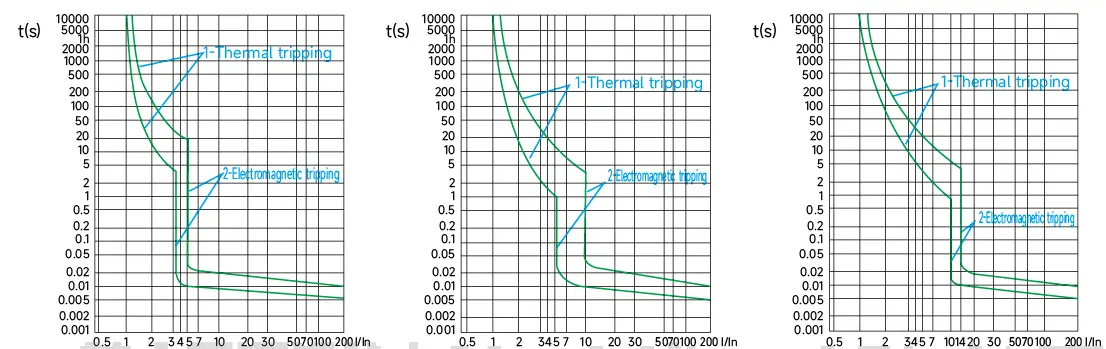

Courbe caractéristique

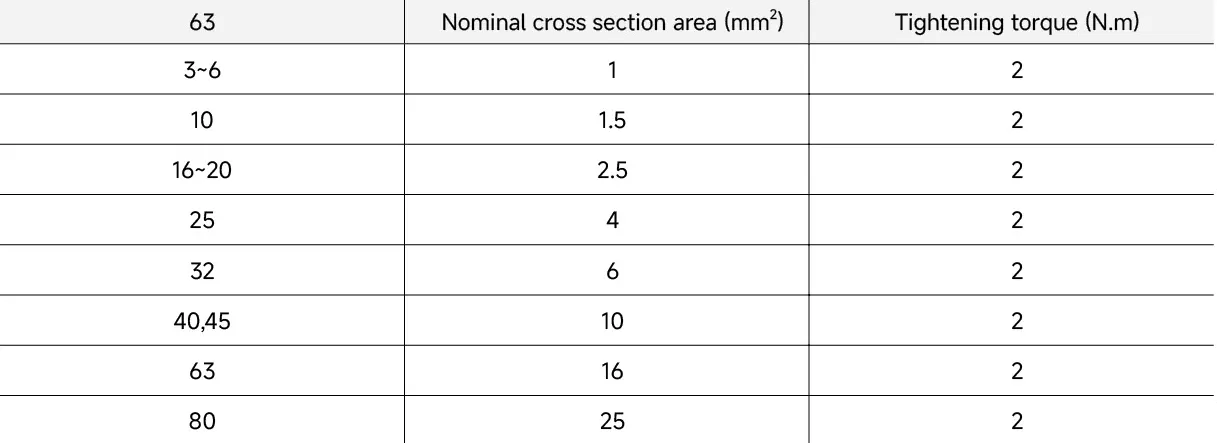

Câblage

Les conducteurs appropriés doivent être utilisés pour la connexion, voir le tableau pour les paramètres relatifs.

Caractéristiques

◆ La combinaison d'un RCCB et d'un disjoncteur miniature dans un design compact pour la protection du personnel, des incendies et des lignes.

◆ Type électromagnétique, indépendant de la tension.

◆ La partie MCB protège les lignes contre les surcharges et les courts-circuits et est disponible dans les caractéristiques B et C.

◆ La poignée fournit une indication claire de la position du contact.

◆ Le câble de référence de terre assure la protection contre les fuites à la terre en cas de perte du neutre d'alimentation.

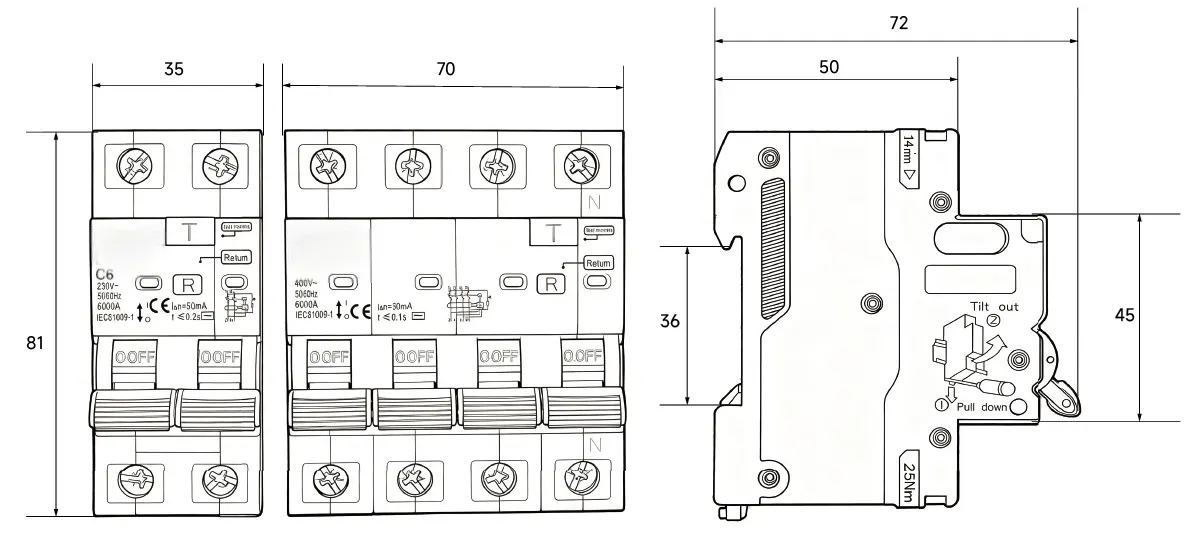

Dimensions hors tout et de montage

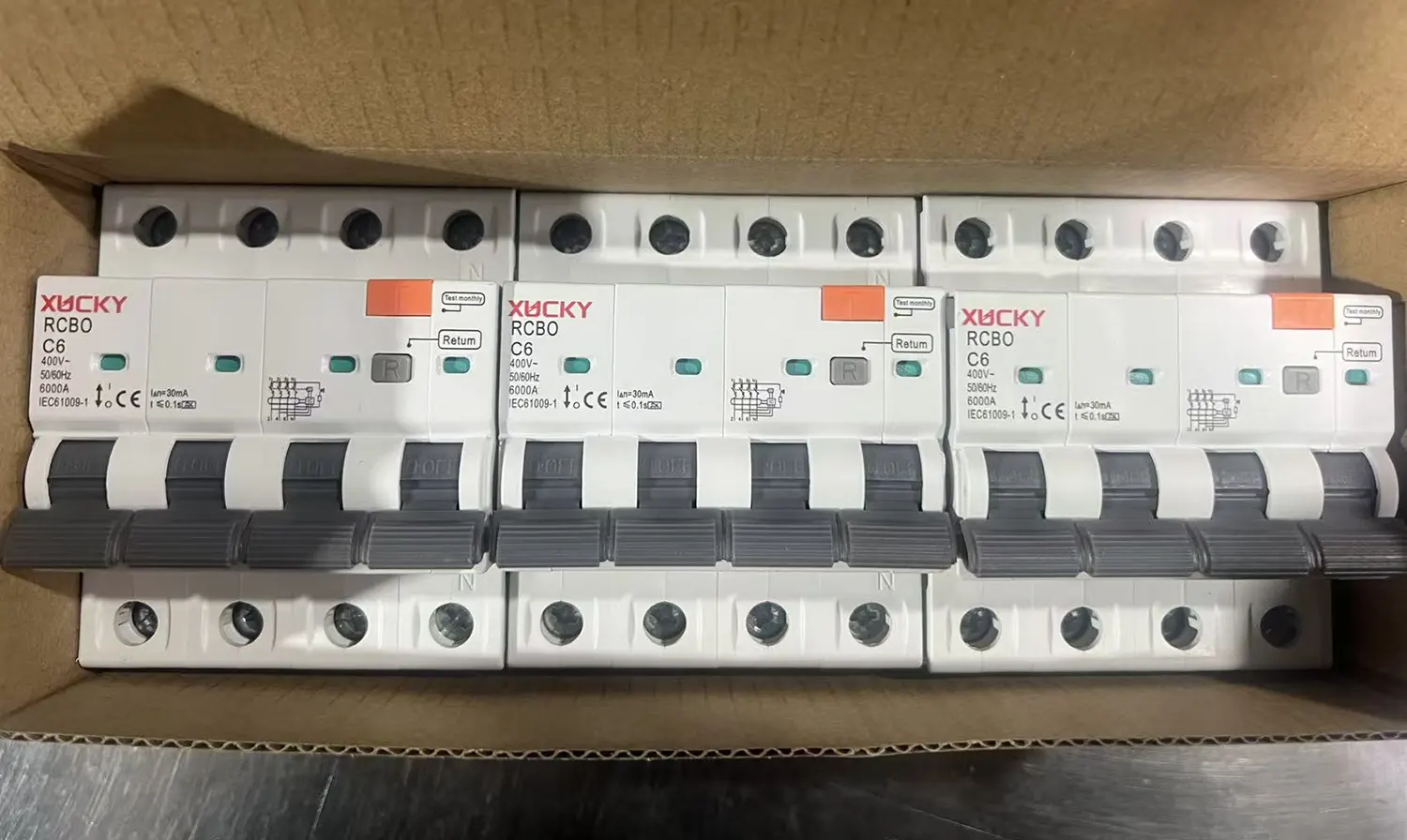

Informations sur l'emballage

RCBO 4P 3 pièces/boîte

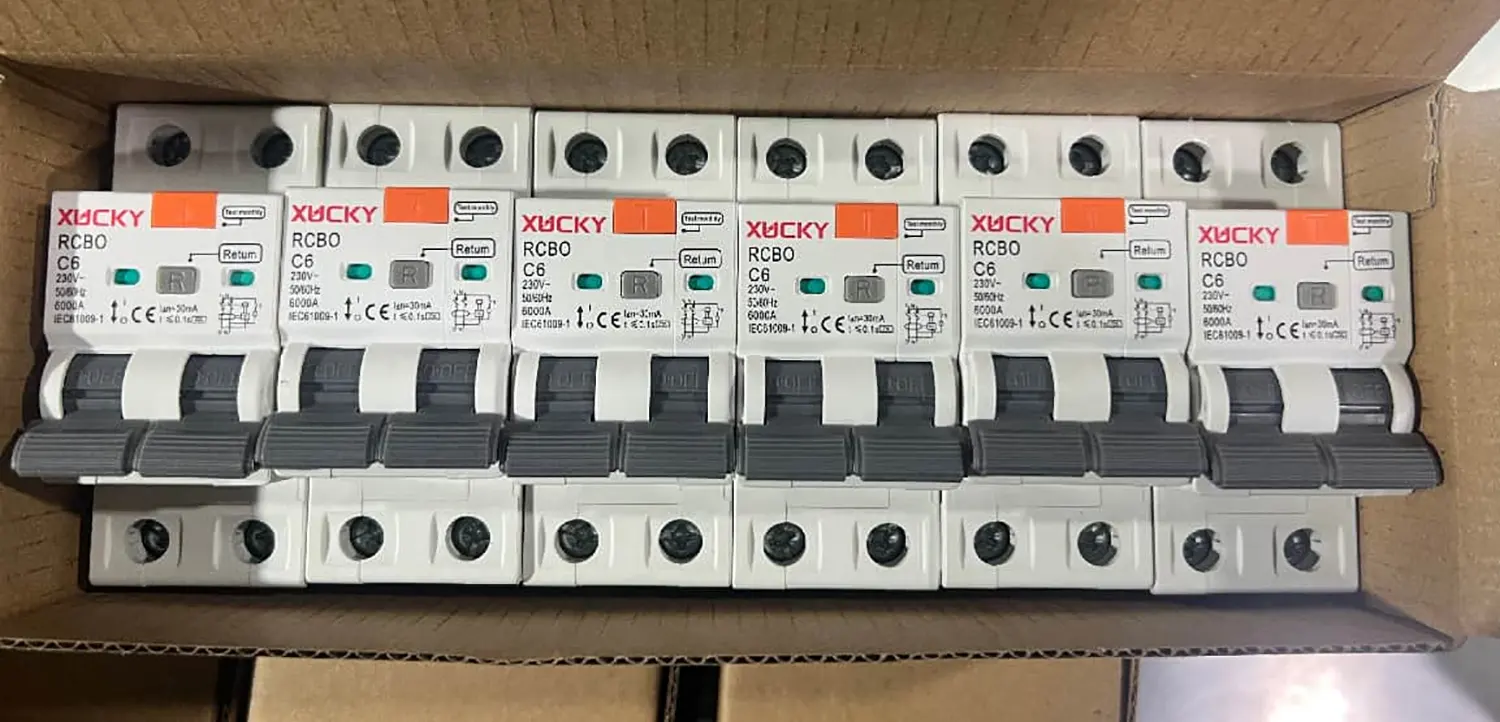

RCBO 2P 6 pièces/boîte

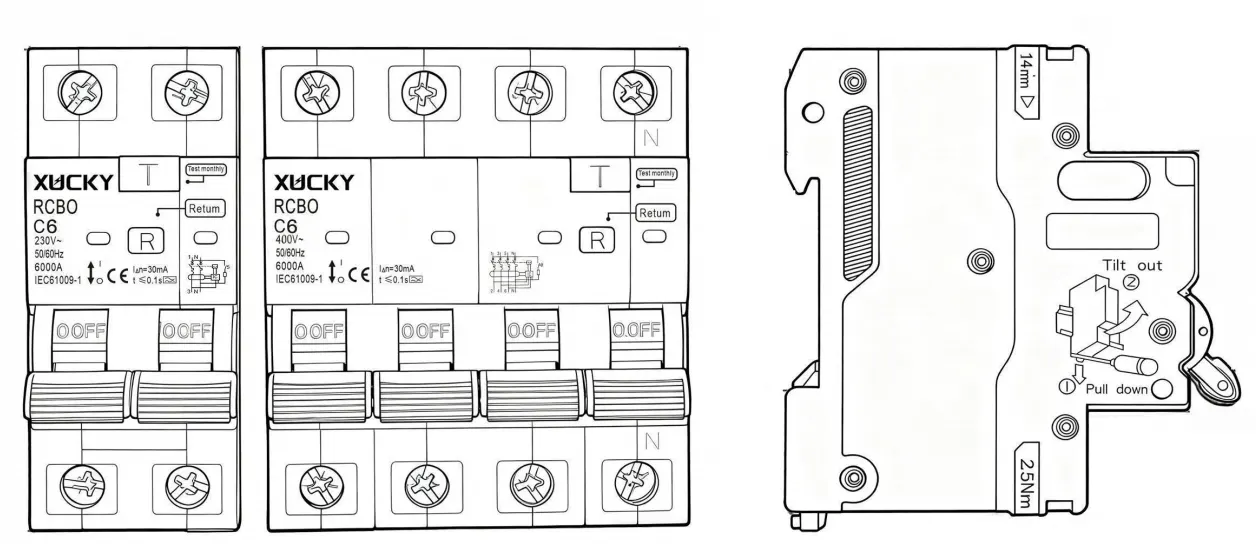

Conception d'impression
