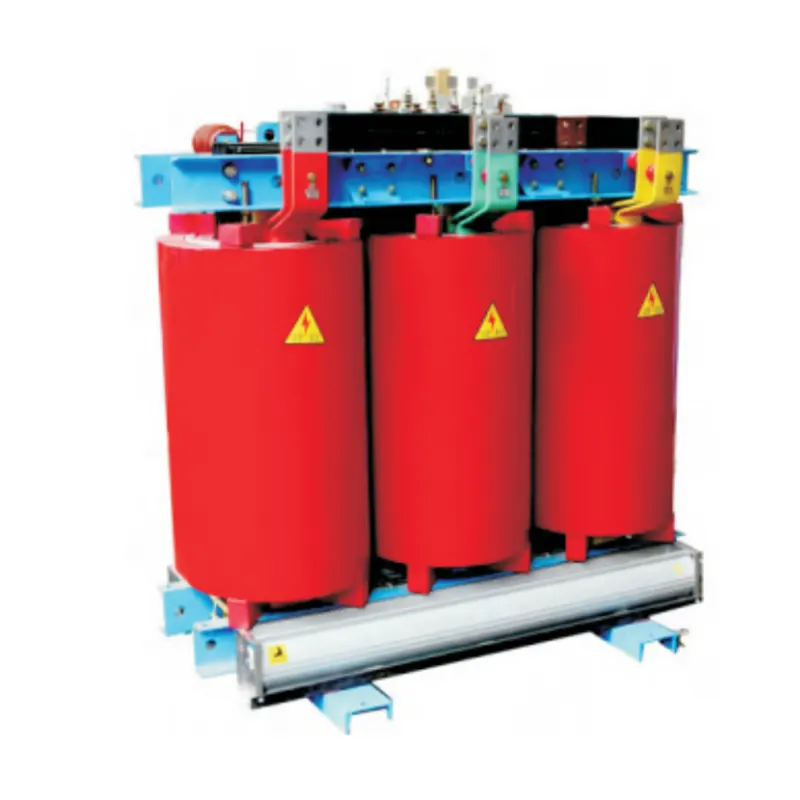

Transformateurs de puissance de type sec SCB10

En tant que fabricant et fournisseur professionnel de transformateurs en Chine, XUCKY souhaite vous fournir des transformateurs de puissance de type sec SCB10 de haute qualité. Comparé aux transformateurs immergés dans l'huile, ce type de produit présente des caractéristiques en termes de sécurité, de performance incendie et d'exigences de maintenance, mais présente généralement un coût initial plus élevé et un volume d'équipement relativement important pour la même puissance nominale.

Composants de base et construction

Noyau magnétique : fabriqué à partir de tôle d'acier au silicium laminée à froid de haute qualité, l'épaisseur d'une seule feuille est généralement comprise entre 0,23 mm et 0,3 mm, ce qui peut réduire efficacement la perte par courants de Foucault et la perte par hystérésis. Le noyau est assemblé avec des joints décalés et fixé avec des matériaux non magnétiques pour garantir la stabilité structurelle et un faible bruit de fonctionnement.

Enroulements : Les enroulements sont constitués de conducteurs en cuivre ou en aluminium traités avec des matériaux isolants tels que la fibre de verre, le Nomex ou l'époxy. Sa conception de structure comprend un enroulement en couches, en feuille et concentrique, parmi lesquels l'enroulement en feuille a une meilleure tolérance aux courts-circuits et de meilleures performances de dissipation thermique.

Systèmes d'isolation : classés selon les limites d'échauffement de la norme CEI 60076-11, y compris les catégories courantes telles que la classe B (130 °C), la classe F (155 °C), la classe H (180 °C) et la classe C. Le processus de moulage de résine époxy est largement utilisé dans la fabrication de transformateurs moyenne tension, qui peuvent fournir de bonnes propriétés mécaniques et une résistance à la corrosion chimique.

Système de refroidissement : Le refroidissement naturel par air (AN) est utilisé en standard pour les transformateurs de faible puissance. Pour les transformateurs de puissance supérieure, un système de refroidissement à air forcé (AF) peut être utilisé, qui, en conjonction avec le fonctionnement du ventilateur, peut augmenter la capacité de sortie d'environ 30 % à 50 %. Certaines conceptions de transformateurs intègrent également des radiateurs ou des systèmes de conduits de ventilation pour optimiser le flux d'air autour des enroulements et du noyau.

Accessoires : Nous proposons une large gamme d'options de boîtiers, depuis la construction à cadre ouvert pour les environnements intérieurs propres jusqu'aux boîtiers fermés avec protection IP23 ou IP54 pour les environnements poussiéreux ou extérieurs. Ces enceintes assurent une ventilation adéquate tout en bloquant efficacement la pénétration de corps étrangers et en empêchant tout contact accidentel avec des pièces sous tension.

Principe de fonctionnement

Les transformateurs de puissance de type sec fonctionnent sur le principe de l'induction électromagnétique. Lorsqu'un courant alternatif traverse l'enroulement primaire, un flux magnétique alternatif est généré dans le noyau de fer, qui traverse l'enroulement secondaire, induisant ainsi une force électromotrice dans l'enroulement secondaire. En ajustant le rapport de spires des enroulements primaires et secondaires, la tension peut être augmentée ou diminuée, et la transmission et la conversion de l'énergie électrique peuvent être complétées. L'ensemble du processus de transfert d'énergie s'effectue dans un environnement sec composé de supports isolants solides, sans refroidissement liquide ni support isolant.

Avantages clés

Sécurité : aucune huile isolante liquide inflammable, élimine fondamentalement le risque d'incendie et les risques environnementaux, répond aux normes de sécurité strictes des immeubles de grande hauteur, des hôpitaux, des centres de données et d'autres lieux.

Faible entretien : pas besoin de surveillance et de traitement de l'huile isolante, pas besoin d'entretien régulier tel que des tests de qualité de l'huile (tels que l'analyse des gaz dissous), pas de danger caché de fuite d'huile et un faible coût global tout au long du cycle de vie.

Respectueux de l'environnement : aucun risque de fuite d'huile polluant le sol ou l'eau, conformément aux normes d'évaluation des bâtiments écologiques LEED, BREEAM et autres.

Installation flexible : les transformateurs de distribution de type sec SCB 10 conviennent à une installation en intérieur et dans des espaces confinés et peuvent s'adapter à une large plage de températures (-30 ℃ à +50 ℃) dans le cadre de la classe d'isolation correspondante. Fonctionnement à faible bruit : en optimisant la conception de la structure de serrage et d'enroulement du noyau, le bruit de fonctionnement est généralement de 45 à 65 dB (distance de 1 mètre), adapté aux immeubles de bureaux, aux zones résidentielles et à d'autres environnements sensibles au bruit.

Applications

Bâtiments commerciaux : systèmes de distribution pour centres commerciaux, hôtels, aéroports et autres lieux, en tenant compte de la sécurité et de l'utilisation de l'espace.

Domaine industriel : usines de fabrication, raffineries, mines, etc. pour la conversion d'énergie locale et l'alimentation électrique des moteurs.

Énergie renouvelable : notre transformateur de type sec isolé en résine peut être utilisé dans les centrales solaires et les parcs éoliens pour obtenir des augmentations et des baisses de tension afin de s'adapter à l'accès au réseau ou à la consommation locale.

Centre de données : fournit une alimentation stable aux équipements informatiques avec un rendement élevé et une faible distorsion harmonique.

Infrastructure urbaine : le métro, les hôpitaux, les immeubles de grande hauteur et autres lieux soumis à des exigences strictes en matière de sécurité incendie remplacent les transformateurs immergés dans l'huile.

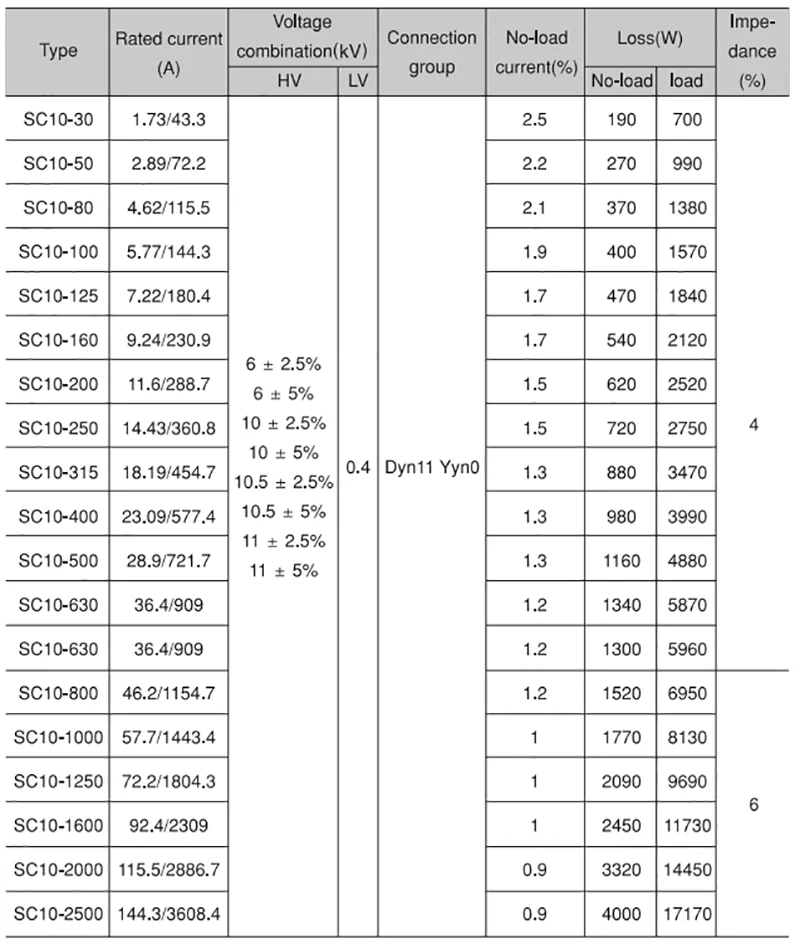

Spécifications techniques

Entretien et surveillance

Inspection périodique : y compris l'inspection visuelle de l'état de l'isolation, de l'étanchéité des points de connexion et de l'accumulation de poussière ; un test d'échauffement doit être effectué sous charge chaque année.

Surveillance de la température : Surveillance continue des points chauds des enroulements et des noyaux par des capteurs PT100 intégrés ou des caméras infrarouges pour garantir que les températures ne dépassent pas les limites de la classe d'isolation.

Détection de décharge partielle : mesure de décharge partielle en ligne ou hors ligne des transformateurs moyenne et haute tension (> 10 kV) pour évaluer l'état du système d'isolation.

Nettoyage et entretien : Utiliser de l'air comprimé ou un aspirateur pour nettoyer les canaux et les surfaces de dissipation thermique et maintenir une ventilation fluide ; éviter d'utiliser de l'eau ou des solvants chimiques pour nettoyer directement les pièces isolantes. Gestion de la durée de vie : durée de vie prévue de 25 à 30 ans dans des conditions normales de maintenance ; des tests de résistance d'isolation sont recommandés tous les 3 à 5 ans pour évaluer la rigidité diélectrique.

Tendances émergentes

Matériaux respectueux de l'environnement : une résine époxy d'origine biologique et des matériaux de base recyclables sont utilisés pour réduire l'impact du cycle de vie du produit sur l'environnement.

Surveillance intelligente : les capteurs IoT intégrés permettent la collecte et l'analyse en temps réel des données de température, d'humidité, de décharge partielle et de vibration, et prennent en charge la maintenance prédictive basée sur les plateformes cloud.

Conception efficace : en optimisant la structure du circuit magnétique et les matériaux d'enroulement (tels que le noyau en alliage amorphe), obtenez une efficacité énergétique plus élevée, conformément à la conception écologique de l'UE et aux normes d'efficacité énergétique Tier 2 du ministère américain de l'Énergie.

Structure compacte : Application du refroidissement liquide indirect et d’autres technologies avancées de dissipation thermique, tout en garantissant une densité de puissance tout en réduisant la taille des équipements, pour s’adapter aux contraintes de l’espace urbain.

Conception modulaire : structure modulaire d’enroulement et de noyau, facile à transporter, à installer et à transformer par expansion ultérieure.

Normes et conformité

Normes internationales : CEI 60076-11 (norme générale pour les transformateurs secs), IEEE C57.12.01 (transformateurs de distribution secs)

Code de sécurité : CEI 61140 (Protection contre les chocs électriques), NFPA 70 (NEC) Article 450 pour les installations nord-américaines

Exigences environnementales : conformité RoHS et réglementations d'enregistrement des produits chimiques REACH.

Les transformateurs de puissance de type sec continuent de gagner en popularité alors que les industries accordent la priorité à la sécurité, à la durabilité et à la fiabilité. Leurs avancées techniques, associées à des exigences réglementaires strictes, les positionnent comme la pierre angulaire des infrastructures électriques modernes, en particulier dans les contextes urbains et écologiquement sensibles.
