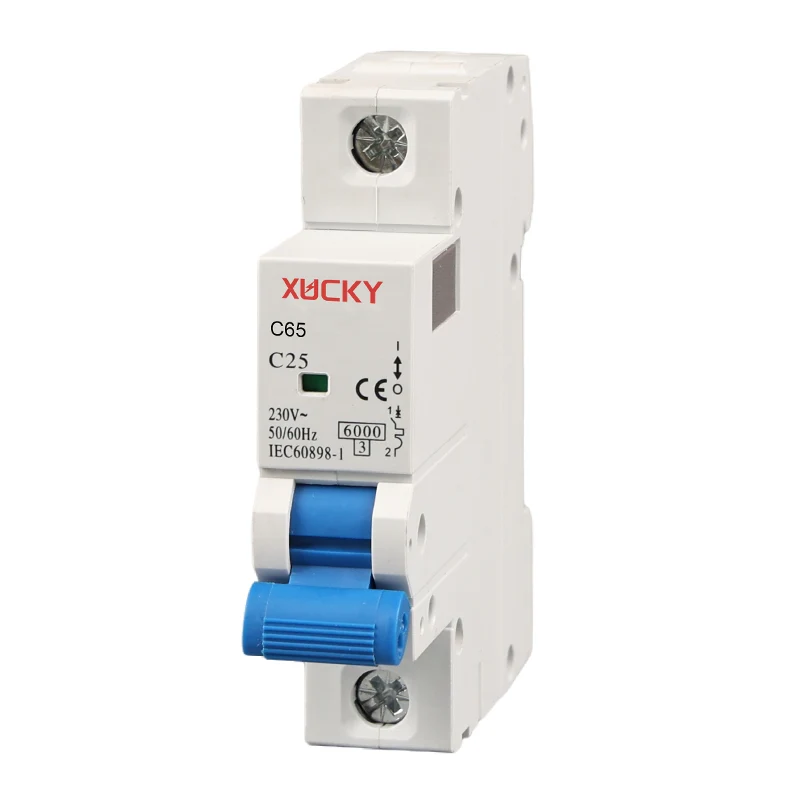

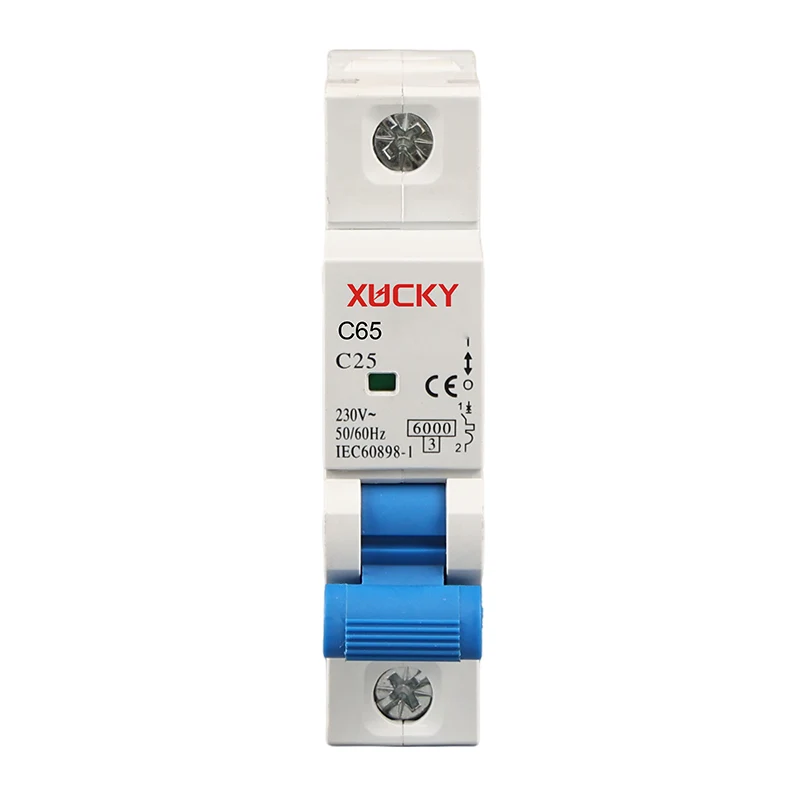

Le disjoncteur miniature C65 6KA (également appelé 6KA Household MCB, similaire au CHINT NB1-63) est utilisé pour le circuit de AC 50 Hz, tension nominale de 110 V/230/400 V, courant nominal de 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A pour protéger les surcharges et les courts-circuits, ainsi que pour une utilisation dans des circonstances normales de conversion de circuit peu fréquente, peuvent également être utilisés comme interrupteur d'isolement pour le circuit de coupure afin de protéger le circuit et l'équipement.
Les disjoncteurs miniatures 6KA (6KA Household MCB) sont utilisés dans les lieux industriels, commerciaux, résidentiels de grande hauteur et civils et dans d'autres lieux.
Répondre aux normes : GB10963.1, IEC60898-1.
|
Courant nominal |
0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
Poteaux |
1P.2P.3P,4P,1P+N,3P+N |
|
Tension nominale Ue |
230V/400V |
|
Tension nominale de tenue aux impulsions (1,2/50) Uimp |
6kV |
|
Tension d'essai diélectrique à et Ind . Fréq. Pendant 1min |
6kV |
|
Indication de rupture |
Fenêtre verte (déconnectée), fenêtre rouge (fermée) |
|
Classe de protection |
IP20 |
|

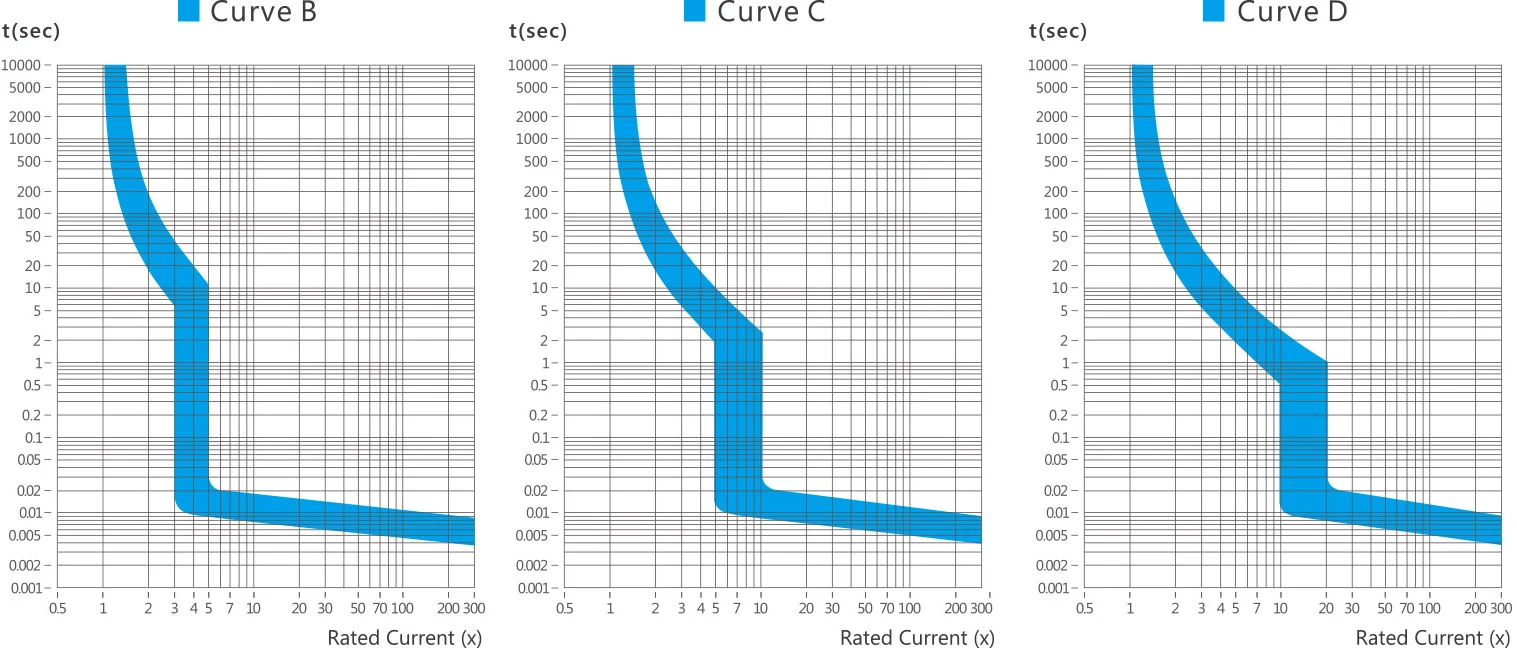

Caractéristique de libération thermo-magnétique |
Courbe B (3-5 pouces), courbe C (5-10 pouces), courbe D (10-14 pouces) |
|
Durée de vie électrique |
2000 |
|
Durée de vie mécanique |
10000 |
|
Température de référence pour le réglage de l'élément thermique |
30 ℃ |
|
Température ambiante |
-5~+40℃ |
|
Type de connexion des bornes |
Vis Phillips |
|
Câble adaptateur |
6-63A 1-25 mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
|
Couple de serrage |
3.0N.M |
|
Combinaison avec accessoires Contact auxiliaire |
|
|
Contact auxiliaire |
Oui |
|
Contact d'alarme |
Oui |
|
Déclencheur shunt |
Oui |
|
Libération sous tension |
Oui |
Lorsque la température ambiante n'est pas une référence de 30 degrés, le facteur de correction de référence est le suivant.
|
Température ambiante |
-20 ℃ |
-10 ℃ |
0℃ |
10℃ |
20℃ |
30 ℃ |
40 ℃ |
50℃ |
60 ℃ |
|
Coefficient de correction actuel |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Courant nominal |
Fil de cuivre d'adaptateur minimum |
|
6A |
1 MM² / 17AWG |
|
10A |
1,5 MM² / 16AWG |
|
16A |
1,5 MM² / 16AWG |
|
25A |
2,5 MM² / 13AWG |
|
32A |
4 MM² / 11AWG |
|
40A |
6 MM² / 10AWG |
|
50A |
10 MM² / 7AWG |
|
63A |
10 MM² / 7AWG |

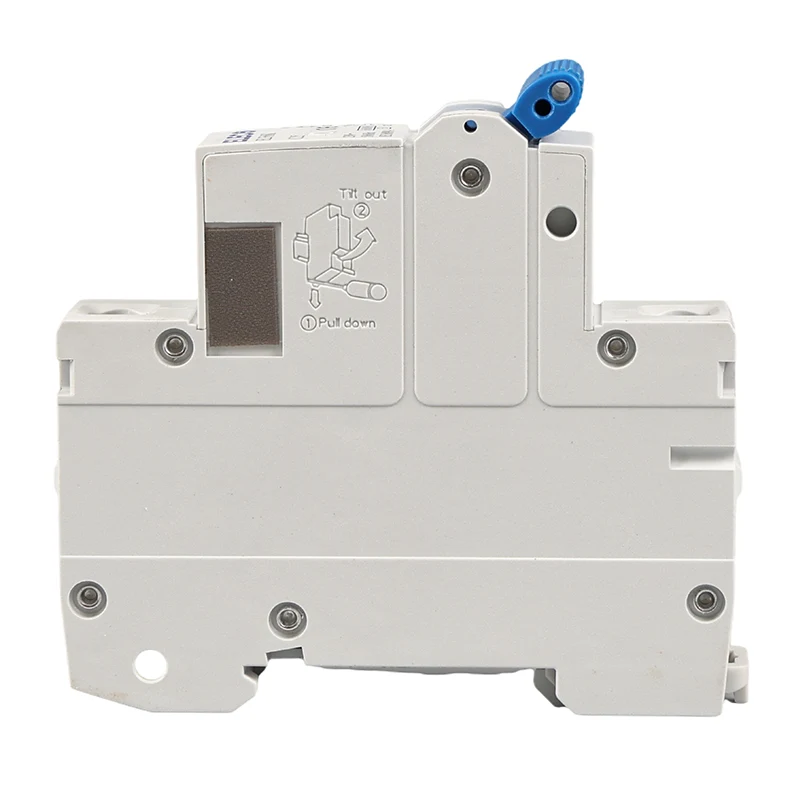

Un rail de montage en acier de type Th35-7,5 est utilisé pour l'installation.
