Disjoncteur de circuit miniature de la série Alf-63

En tant que fabrication professionnelle, Xucky aimerait vous fournir un disjoncteur miniature (MCB) de la série Alf-63, conforme à la norme IEC60898, MCB a la caractéristique de performances fiables, de fonction de protection précise, de temps de libération court et de capacité de rupture élevée, également un petit volume.

envoyer une demande

Description du produit

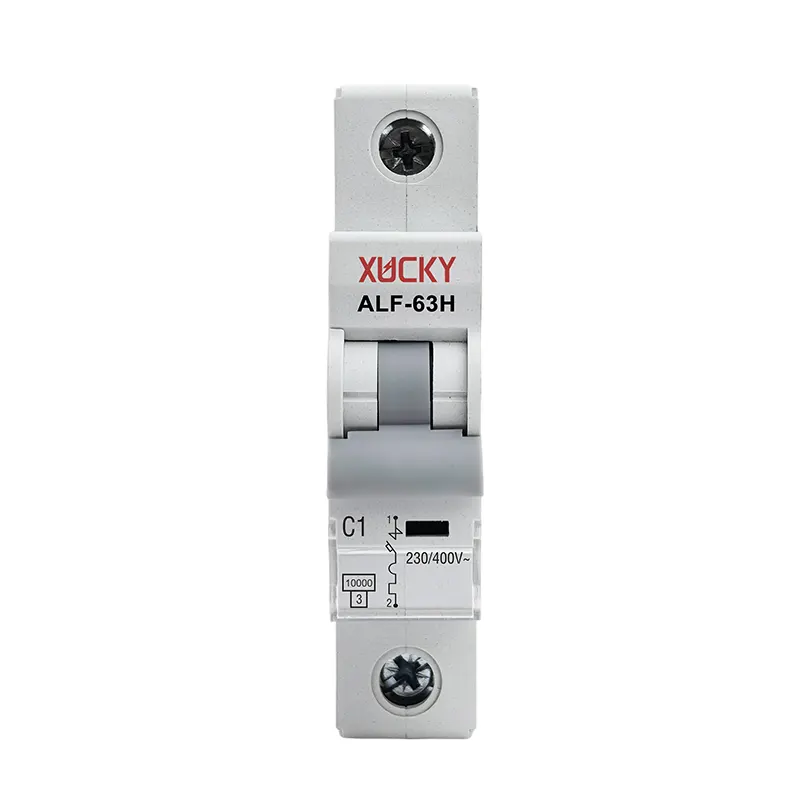

ALF-63NH Series Miniature Circuit Breaker

En tant que fabrication professionnelle, Xucky aimerait vous fournir un disjoncteur miniature de série Alf-63 (MCB), conforme à la norme IEC60898, MCB a la caractéristique de performances fiables, de fonction de protection précise, de temps de libération court et de capacité de rupture élevée, également de volume, également largement utilisé dans et surcharge de contact, de commutation et d'appareil électrique.

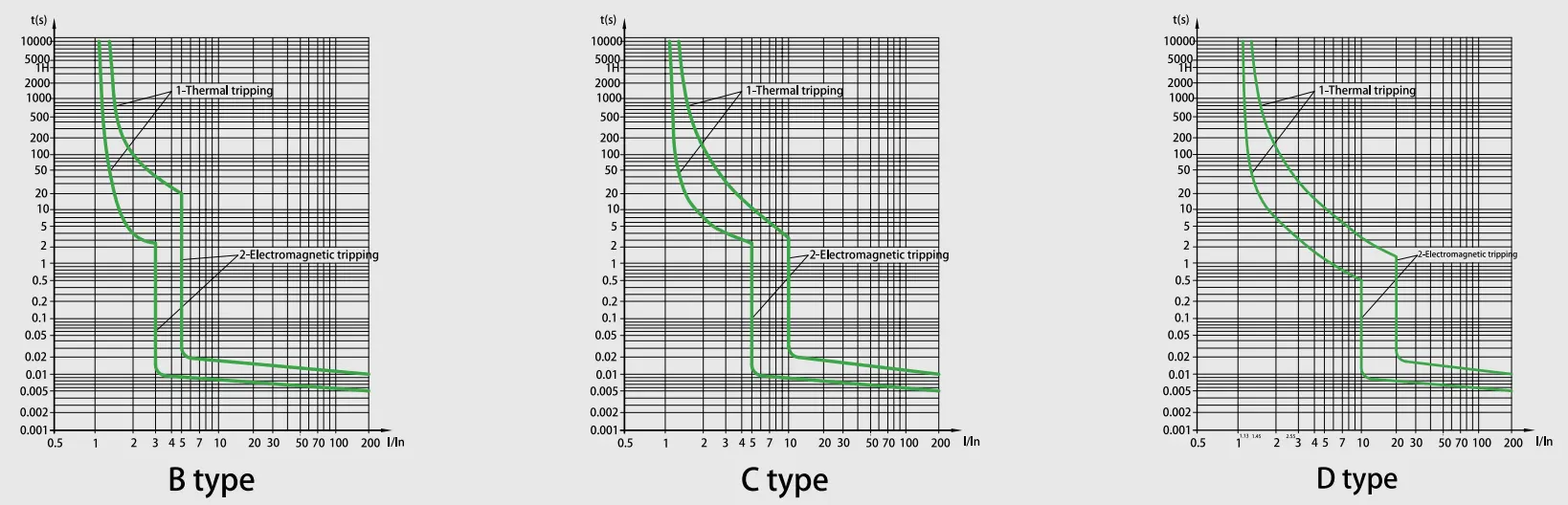

Courbe caractéristique

ALF-63NH Series Miniature Circuit Breaker

Spécifications techniques

Disjoncteur de circuit miniature de la série Alf-63
Standard	Un / iec60898-1
Capacité de rupture (KA)	6,10
Protection	Contre la surcharge et le court-circuit
Courant nominal (a) dans	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tension nominale (V)	1PAC 230 / 400,240 / 415
Tension nominale (V)	1p + n, 2p, 3p, 3p + n, 4pac400 / 415
Impulsion nominale avec tension UIMP (KV)	4
Tension d'isolation nominale UI (V)	500
Casse limitant l'énergie	3
Température ambiante (℃)	-25 ~ + 40, max.95% d'humidité
Limite de fonctionnement thermique	1.13xln pas de déclenchement dans l'heure
Limite de fonctionnement thermique	1,45xine déclencheur en une heure
Opération magnétique	B: (3-5) s'il vous plaît, c: (5-10) s'il vous plaît, d: (10-20) s'il vous plaît
Nombre de pôles	1p, 1p + n, 2p, 3p, 3p + n et 4p
Type de voyage	Libération thermique / magnétique
Capacité terminale	16 mm² flexible ou 25 mm² rigide jusqu'à 25A
Capacité terminale	25 mm²flexible ou 35 mm² rigid de 32A à 63A
Diplôme de protection	Ip20
Installation	Montage sur le rail DIN 35 mm
Largeur	17,8 mm par pôle

Caractéristique de libération du disjoncteur

NON.	Courant nominal de la version (a)	État initial	Courant de test	Temps spécifié	Résultat à obtenir	Remarques
1	1-63	état froid	1,13 pouce	t≤1h	Non-trip
2	1-63	Lors du test précédent	1,45ln	T <1h	voyage	Configuration du courant vers le haut sur la valeur spécifiée régulièrement en 5S
3	Dans ≤32	état froid	2,55 pouces	1s	voyage
3	Dans> 32	état froid	2,55 pouces	1s	voyage
4	1-63	état froid	3in	t≤0,1	Non-trip	B
			5 pouces	T <0,1	voyage	B
			5in 10ln	t≤0,1	Non-trip	Type C
			10n	T <0,1	voyage	Type C
			20LN	t≤0,1	Non-trip	Dype d
				T <0,1	voyage	Dype d

Endurance (opérations)

Catégorie	Cycles de fonctionnement	Fréquence de fonctionnement	Courant nominal
Endurance électrique	4000	240 / h	1-32
		120 / h	40-63
Endurance mécanique	10000	240 / h	1-63

Caractéristiques

1. Capacité de rupture à court-circuit ultra-élevé

La technologie de contrôle de l'ARC avancée atteint une capacité d'interruption plus élevée par rapport aux normes de l'industrie, garantissant que le disjoncteur miniature de la série ALF-63 (MCB) offre une protection fiable pour les systèmes électriques de qualité industrielle dans des conditions de défaut extrêmes.

2. Interface de connexion à double mode

La conception de terminaux hybrides intégrée prend en charge l'amarrage de barres de barres rigide et le serrage de câbles flexible. Le disjoncteur miniature (MCB) de la série Alf-63 peut s'adapter à divers scénarios d'installation sans aucun outil, tout en réduisant le temps de câblage de 40%.

3. Mécanisme de stockage d'énergie pour la longévité

Le disjoncteur miniature de la série Alf-63 (MCB) a un système d'exploitation assisté par le ressort avec 10 000 cycles mécaniques Endurance, avec une technologie de compensation d'usure

4. Boîtier composite avancé

Avec avec des propriétés de la renommée, des propriétés résistantes à la chaleur et à l'épreuve des impulsions, des chambres de tremblement d'arc intégrées pour les événements de défaut contenus.

5. Topologie dynamique de limitation actuelle

La suppression intelligente de l'énergie de réaction réduit les courants de défaut de pic de 65 à 80%, permettant une optimisation en aval de la spécification des dispositifs avec 30% de potentiel de réduction des coûts du système.
