Disjoncteur miniature série ALFHA

Prend en charge la production de masse personnalisée. Les disjoncteurs miniatures de la série ALFHA sont recommandés pour une utilisation dans les panneaux de distribution électrique des bâtiments résidentiels et publics.

-appareils électriques, éclairage – interrupteurs caractéristiques V ;

- variateurs à courants de démarrage modérés (compresseur, groupe ventilateur) – interrupteurs caractéristiques C ;

- entraînements avec courants de démarrage élevés (mécanismes de levage, pompes) – interrupteurs caractéristiques D ;

Avantages

· Deux types de protection contre les courts-circuits.

· Large plage de températures de fonctionnement de –40 à +50° С.

· Levier d'engagement plus large mis à jour avec une zone de contact améliorée.

· Les encoches sur les bornes permettent de réduire les pertes thermiques et d'améliorer la stabilité mécanique de la connexion.

Qu'est-ce qu'un disjoncteur miniature ? Avez-vous déjà imaginé ce qui arrive à vos appareils ménagers, votre ventilateur, votre lave-linge, votre four, votre réfrigérateur et bien d'autres encore lorsqu'un court-circuit ou un débordement de courant se produit ? Ces appareils brûlent et entraînent des incendies si des disjoncteurs appropriés ne sont pas installés dans les appareils. Le disjoncteur miniature est un accessoire de sécurité doté d'un mécanisme d'action électromécanique.

MCB est un interrupteur automatique qui s'ouvre lorsqu'un courant excessif traverse le circuit. Il peut être refermé sans aucun remplacement manuel. Dans le cas d'un fusible, une fois qu'il a fonctionné, il doit être remplacé ou recâblé, selon le type de MCB. Par conséquent, le fusible est connu comme l’un des dispositifs sacrificiels. C'est la principale raison pour laquelle les disjoncteurs sont utilisés comme alternative au fusible dans la plupart des circuits. De plus, chaque fois qu'il y a un défaut dans le circuit, les interrupteurs du MCB s'éteignent automatiquement et le défaut de l'appareil peut être facilement détecté.

La manipulation du MCB est relativement sûre et rétablit rapidement l’approvisionnement. MCB – Le disjoncteur miniature peut être réinitialisé rapidement et n’exige pas plus de coûts de maintenance. Le MCB fonctionne selon un principe bimétallique qui protège contre le courant de surcharge et le courant de court-circuit du solénoïde.

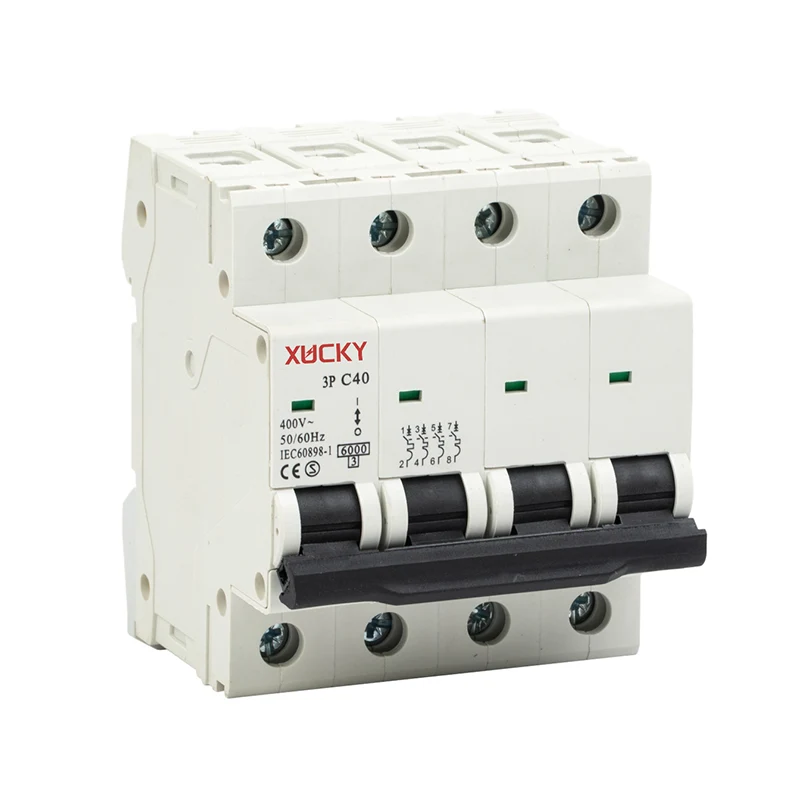

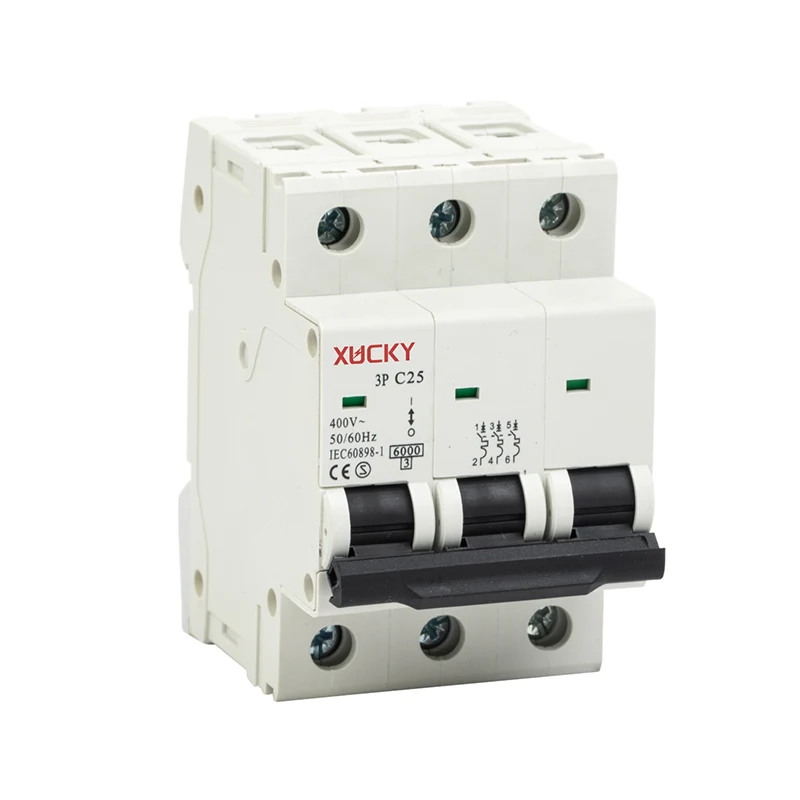

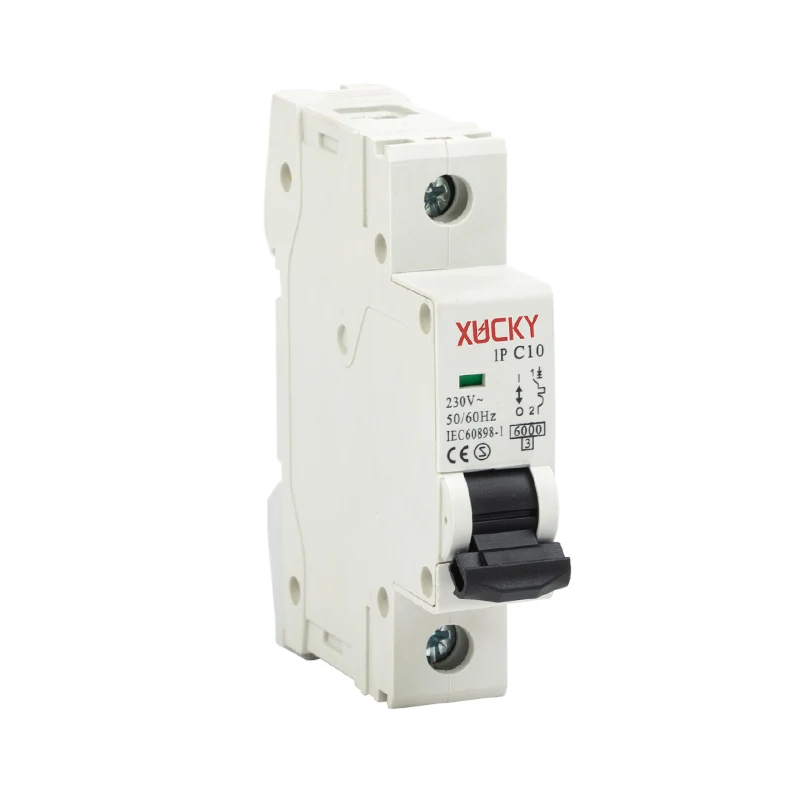

L’image du MCB est présentée ci-dessous.

Types de disjoncteurs miniaturesLa courbe de déclenchement MCB détermine le type de MCB qui doit être utilisé pour différents appareils ou appareils. Il existe 6 types de MCB, ils sont : A TypeB TypeC TypeD TypeK TypeZ TypeA Type MCB se déclenche lorsque le courant dépasse 2 à 3 fois le courant nominal réel. Un type MCB – Miniature Circuit Breaker est très sensible au court-circuit et nous pouvons donc trouver son application dans la fabrication de semi-conducteurs.

Le MCB de type B déclenche le circuit lorsque le courant dépasse 3 à 5 fois le flux de courant et trouve son application dans la protection des câbles.

Le MCB de type C se déclenche lorsque le courant dépasse 5 à 10 fois le flux de courant réel et trouve son application dans les appareils domestiques et commerciaux tels que les transformateurs, les circuits d'éclairage fluorescent et les équipements informatiques tels que les ordinateurs personnels, les serveurs et les imprimantes.

Le MCB de type D déclenche le circuit lorsque le courant dépasse 10 à 20 fois le flux de courant et offre une résistance élevée. Il trouve son application dans les moteurs.

Le MCB de type K peut supporter jusqu'à 8 à 12 fois le flux de courant et trouve son application dans les dispositifs à charge lourde tels que les compresseurs, les moteurs de bobinage et les machines à rayons X.
