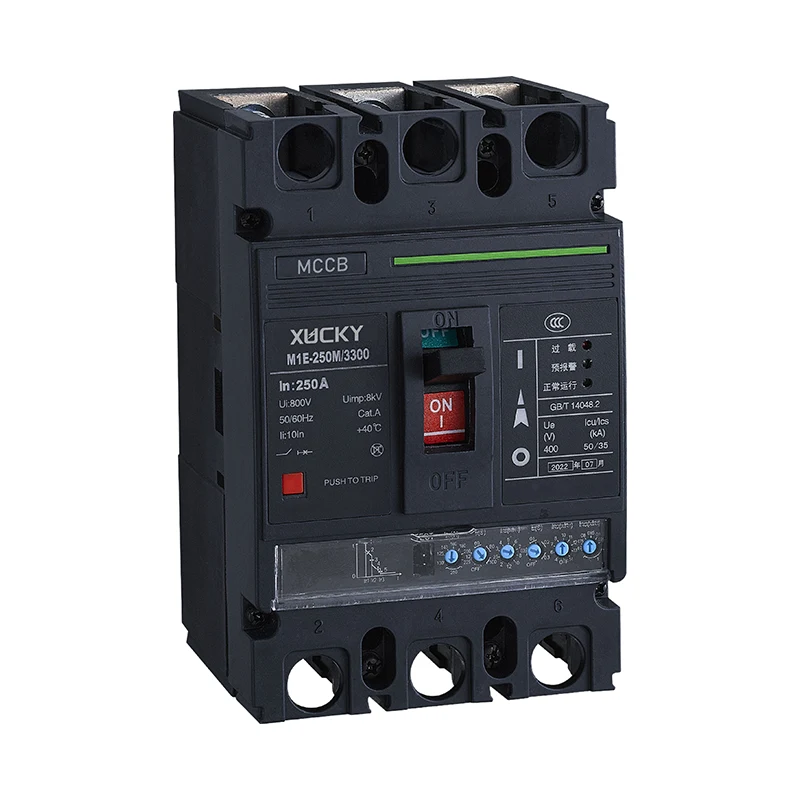

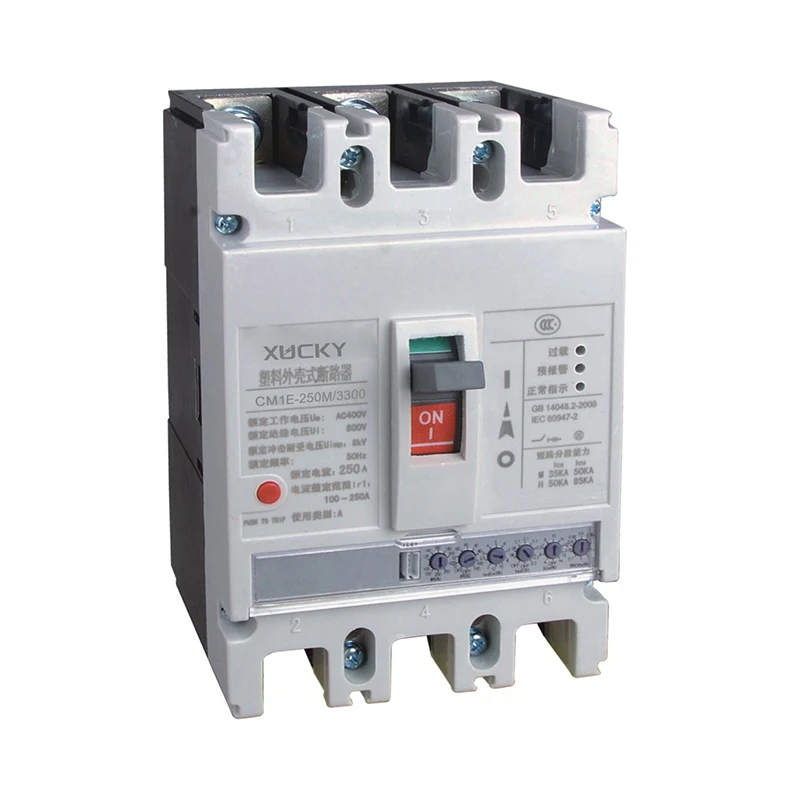

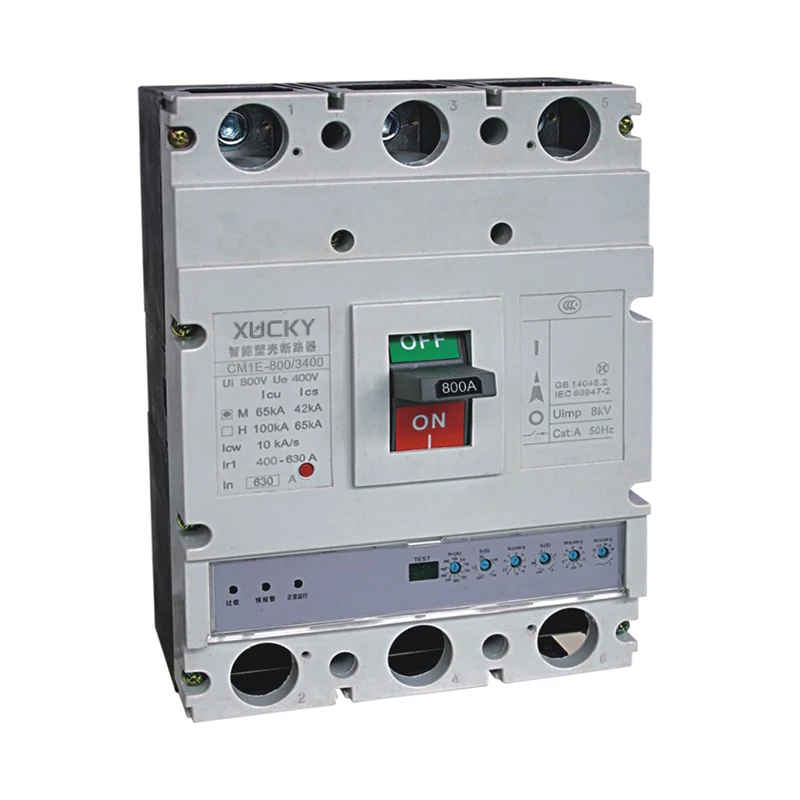

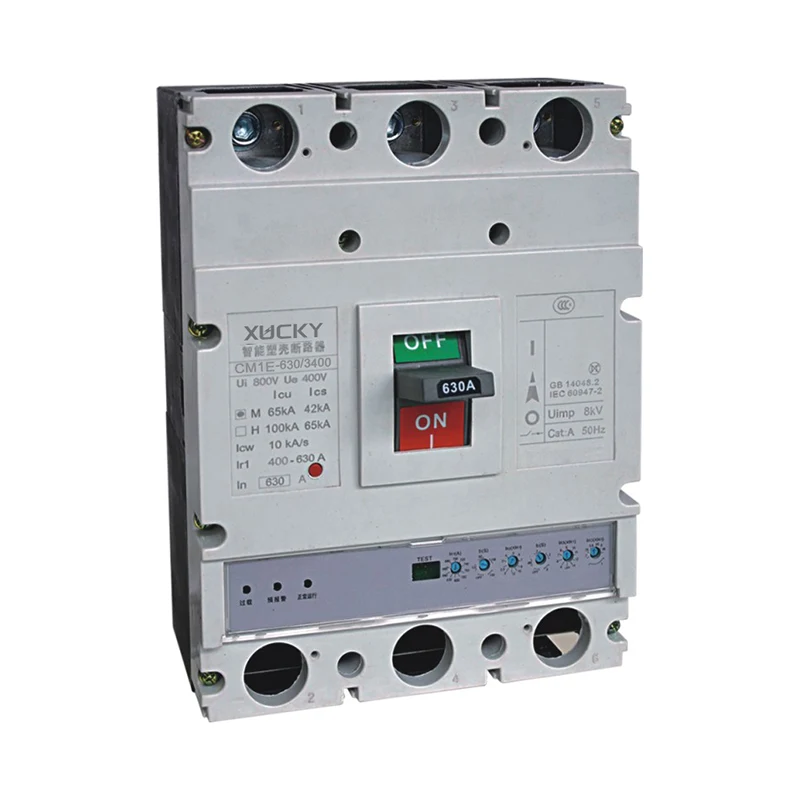

Disjoncteur de circuit moulé CM1E

Champ d'application

CM1E Disjoncteur de circuit réglable de courant basse tension (ci-après dénommé disjoncteur), le disjoncteur a une petite taille, une capacité de rupture élevée, un arc court, une anti-vibration. Sa tension d'isolation nominale est de 800 V, adaptée au réseau de distribution d'AC 50Hz, de tension nominale AC400V, de courant nominal jusqu'à 1250A et moins, utilisé pour distribuer l'énergie électrique et protéger le circuit et l'équipement électrique de la surcharge, de court-circuit, de sous-tension et d'autres défauts. Il peut également être utilisé pour la conversion peu fréquente de la ligne et le démarrage peu fréquent du moteur. Le disjoncteur peut être installé verticalement ou installé horizontalement. Le disjoncteur à basse tension a une fonction d'isolement.

Caractéristiques principales

Le disjoncteur de circuit de boîtier moulé électronique réglable CM1E a trois fonctions de protection, le disjoncteur avec catégorie B d'utilisation B connecté avec un autre dispositif de protection de court-circuit dans le même circuit a complètement facultatif dans les circonstances de court-circuit; Avec cinq fonctionnalités de déclenchement, l'utilisateur peut régler l'équipement à travers la libération de shunt en fonction du courant de charge, la libération de shunt électronique est alimentée par le disjoncteur lui-même; Le signal de courant et la puissance de contrôle proviennent du transformateur de circuit du cercle installé dans le disjoncteur; Avec la libération de shunt de protection contre l'incendie pour une alarmante mais pas un déclenchement, lorsque le courant de charge est surchargé, le disjoncteur ne décroche pas et sortira le contact passif, entraînant le dispositif d'alarme correspondant; Les dimensions et les spécifications sont les mêmes que celles de CM1 MCCB, l'installation peut être modifiée.

Remarque: Dans le paramètre, le commutateur de cadran doit être mis en place!

Note:

1. Ajuster la surcharge de surcharge de courant à retard de retard IR1, selon le courant nominal du disjoncteur de circuit, 4-10 fichiers peuvent être ajustés;

2. Ajuster le temps d'action à long retard T1, 4 Les fichiers peuvent être ajustés;

3. Ajuster l'action court-circuit à court terme actuel IR2, 9 fichiers peuvent être ajustés;

4. Ajuster le temps d'action de retard court t2, 4 fichiers peuvent être ajustés;

5. Ajuster l'action instantanée court-circuit actuelle Action IR3, 9 fichiers peuvent être ajustés;

6. Ajuster l'action pré-alarme actuelle IR0, 7 fichiers peuvent être ajustés.

Paramètres technologiques principaux

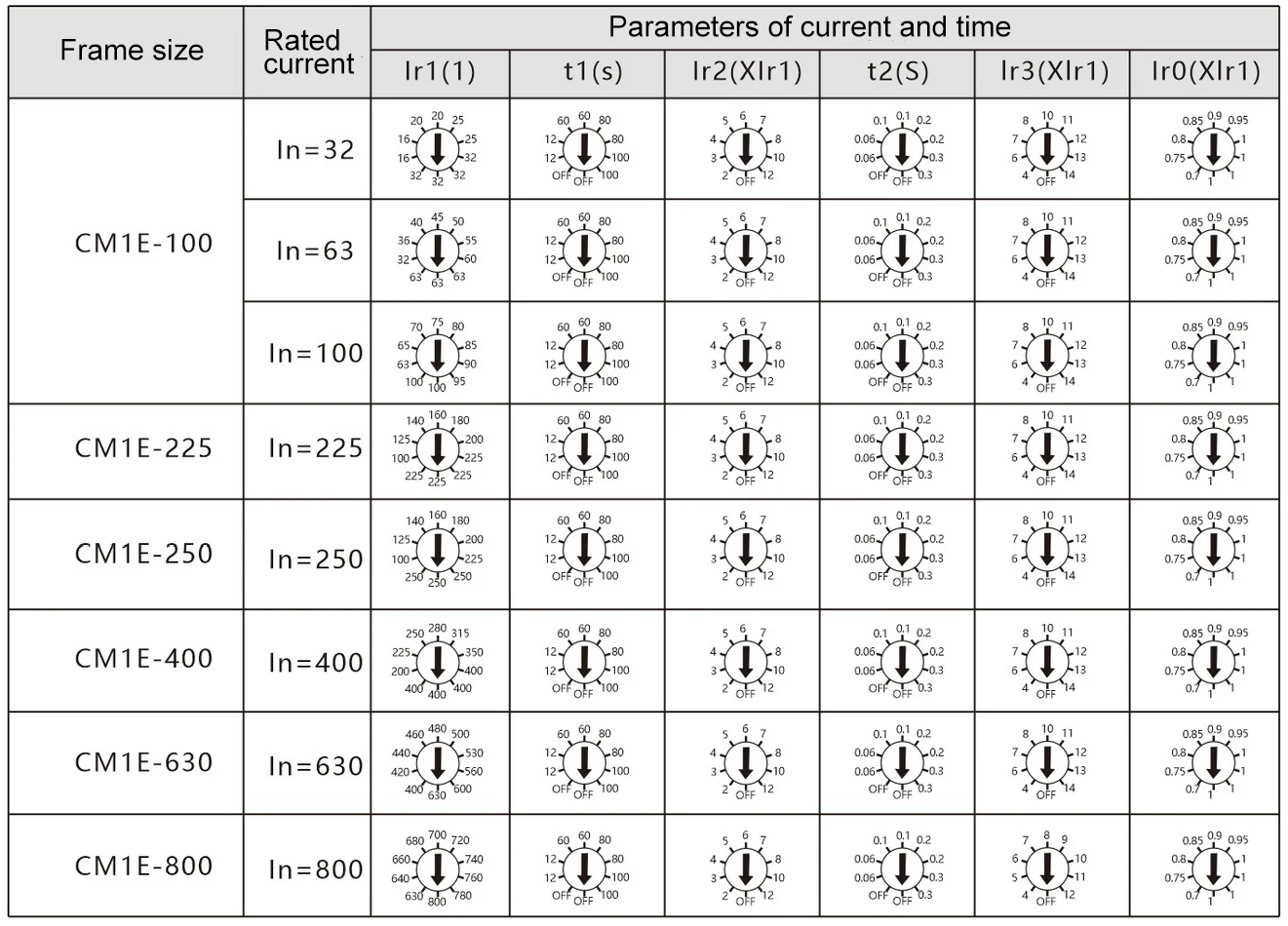

La plage de réglage du contrôleur intelligent est affichée dans le tableau

Les principales données techniques du disjoncteur sont présentées dans le tableau

Caractéristiques de la libération

un. Caractéristiques de l'unité de voyage électrique

Avec une surcharge de temps inverse à longue durée, un temps inverse court-circuit court-circuit, un court-circuit court délai, une action instantanée court-circuit et d'autres fonctionnalités de protection, les caractéristiques de protection peuvent être configurées par les utilisateurs.

né Surchargez les caractéristiques de l'action de protection contre le temps inverse dans le tableau 4.

c. Caractéristiques d'action de protection à court terme court-circuit dans le tableau 5.

d. CARACTÉRISTIQUES D'ACTION DE PROTECTION INSTANTANE CIRCUIT DANS LE TABLEAU 6.
