Le fusible et le porte-fusible XUCKY sont des composants essentiels de protection basse tension conçus pour les systèmes électriques industriels, commerciaux et résidentiels. Fabriqués par Wenzhou XUCKY Electric Co., Ltd., nos produits de fusibles sont conformes aux normes internationales CEI 60269, avec une capacité de coupure élevée, des performances stables et une longue durée de vie. En tant que fournisseur professionnel de fusibles en Chine, XUCKY fournit des solutions de fusibles fiables à ses clients du monde entier, en particulier pour le marché du Moyen-Orient, notamment l'Arabie saoudite, les Émirats arabes unis et l'Égypte.

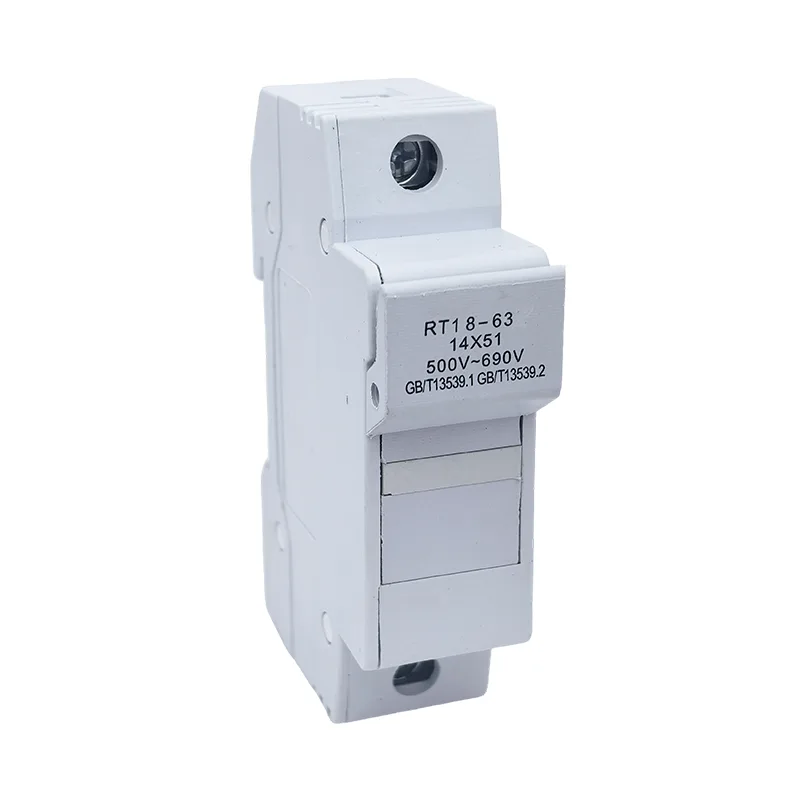

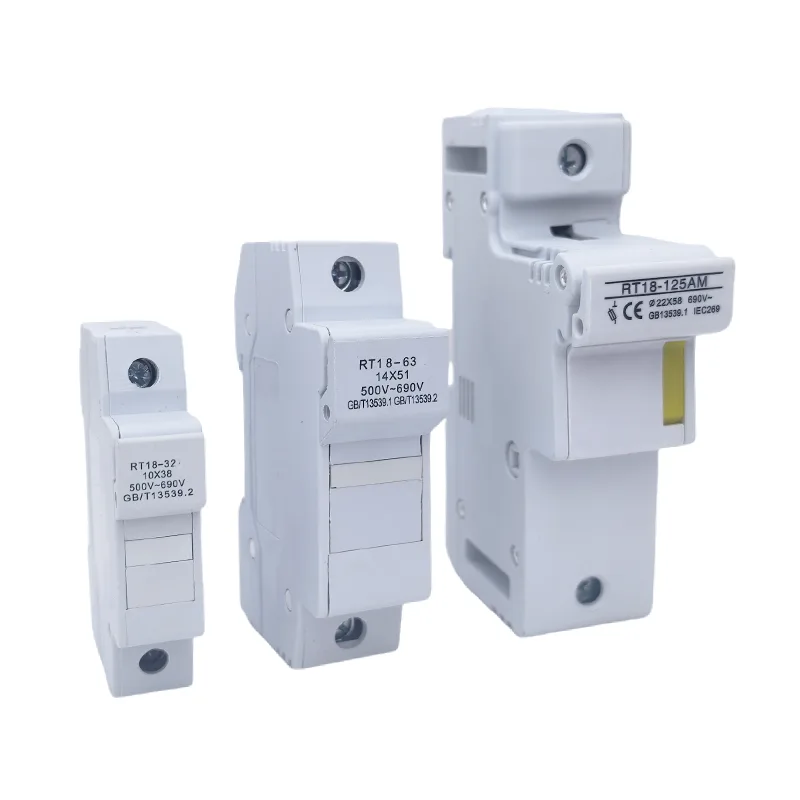

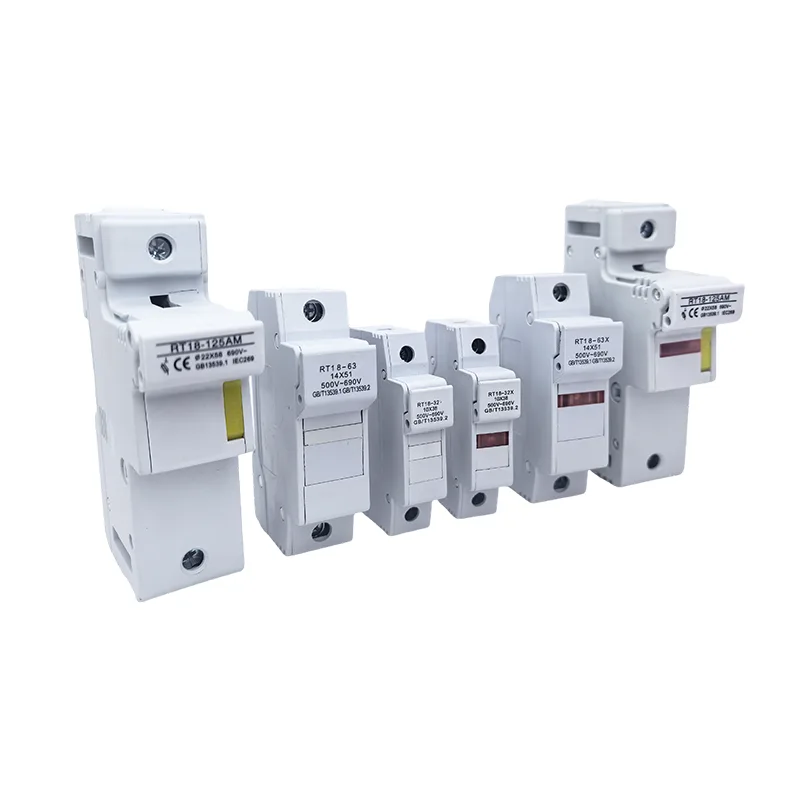

Le porte-fusible est conçu pour l'installation du fusible et la protection des circuits contre les courts-circuits et les surcharges. Le fusible fait partie du porte-fusible avec un fusible et est remplacé après le déclenchement. Si les courants de surcharge ou de court-circuit dépassent les seuils, le fusible saute et la LED sur le porte-fusible s'allume.
Les fusibles sont utilisés pour protéger les lignes de câbles, les appareils électroménagers et les équipements industriels. Les connexions de fils de cuivre et d'aluminium sont prises en charge.
Les fusibles et le porte-fusible sont conçus pour protéger les lignes de câbles contre les surcharges et les courts-circuits.
actuel:
appareils électroménagers;
Équipement industriel.
• Panneaux de commande et tableaux de distribution industriels
• Systèmes de distribution d'énergie dans les usines et les bâtiments
• Systèmes solaires photovoltaïques (protection DC et AC)
• Centres de contrôle moteur (MCC)
• Équipement CVC et électrique
• Projets d'énergie renouvelable au Moyen-Orient
• Installations électriques commerciales et résidentielles
Protection complète
Conforme aux normes CEI pour une acceptation mondiale
Construction cylindrique standardisée
Faible performance de dissipation de puissance pour une élévation de température plus faible
Installation facile
Certifié IEC 60269-1/-2, conforme CE et RoHS
Corps en céramique de haute qualité avec une excellente isolation et résistance à la chaleur
Embouts en laiton nickelé pour une faible résistance de contact
Pouvoir de coupure élevé jusqu'à 120 kA (type HRC)
Disponible en caractéristiques gG (usage général) et aM (protection moteur)
Porte-fusible montable sur rail DIN avec conception sécurisée pour les doigts
Indicateur de fusible grillé en option pour un entretien facile
Large gamme de valeurs nominales : 0,5A ~ 630A, 500V / 690V AC
Prix rentable, directement de l'usine XUCKY à Wenzhou, en Chine
|
Paramètres |
Taille |
||
|
Porte-fusible |
10×38 |
14×51 |
22×58 |
|
Courant nominal à 690 V CA In, A |
0,5 ; 1 ; 2 ; 4 ; 6 ; 8 ; 10 |
2 ; 4 ; 6 ; 8 ; 10 ; 16 ; 20 ; 25 |
2 ; 4 ; 6 ; 8 ; 10 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 |
|
Poids, g |
50 |
83 |
170 |
|
Endurance mécanique, cycles O-C |
2000 |
2000 |
1600 |
|
Degré de protection : CEI 60529 |
IP20 |
IP20 |
IP20 |
|
Température de fonctionnement, °C |
de -10 à +55 |
de -10 à +55 |
de -10 à +55 |
|
Section des fils connectés, mm² |
De 1 à 25 |
De 1 à 25 |
maximum. 50 |
|
Couple de serrage, N·m |
2,5 |
2,5 |
2,5 |
|
Fusibles cylindriques |
|||
|
Courant nominal In, A |
0,5 ; 1 ; 2 ; 4 ; 6 ; 8 ; 10 ; 16 ; 20 ; 25 ; 32 |
2 ; 4 ; 6 ; 10 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 |
2 ; 4 ; 6 ; 8 ; 10 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 ; 80 ; 100 ; 125 |
|
Type LFC |
gG |
gG |
gG |
|
Poids, g |
7,7 |
20,5 |
58 |
|
Pouvoir de coupure assigné Ics, kA |
50 |
50 |
50 |
|
Degré de protection : CEI 60529 |
IP20 |
IP20 |
IP20 |
|
Température de fonctionnement, °C |
de -10 à +55 |
de -10 à +55 |
de -10 à +55 |

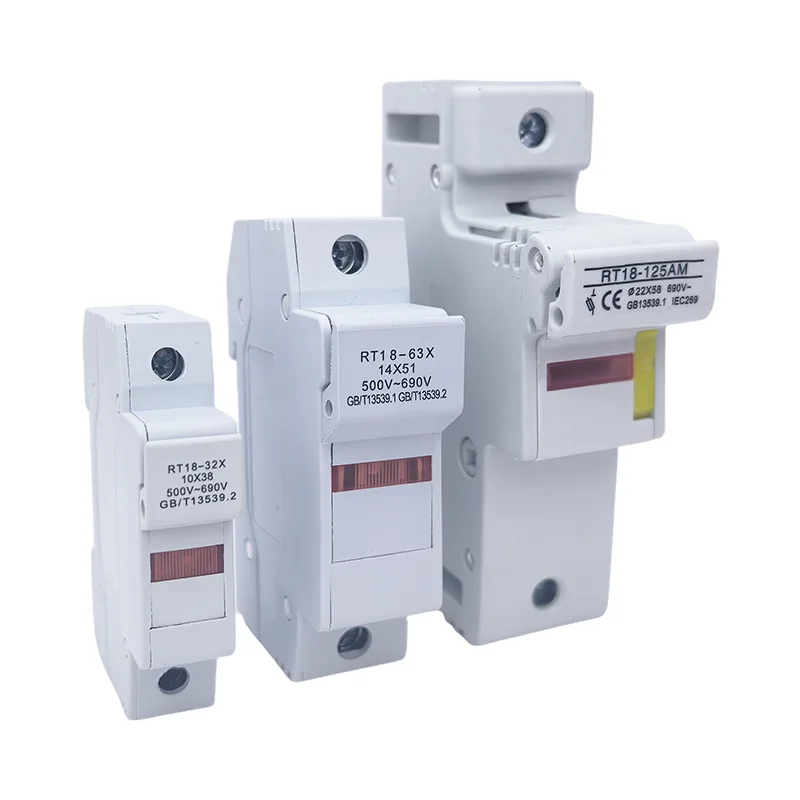

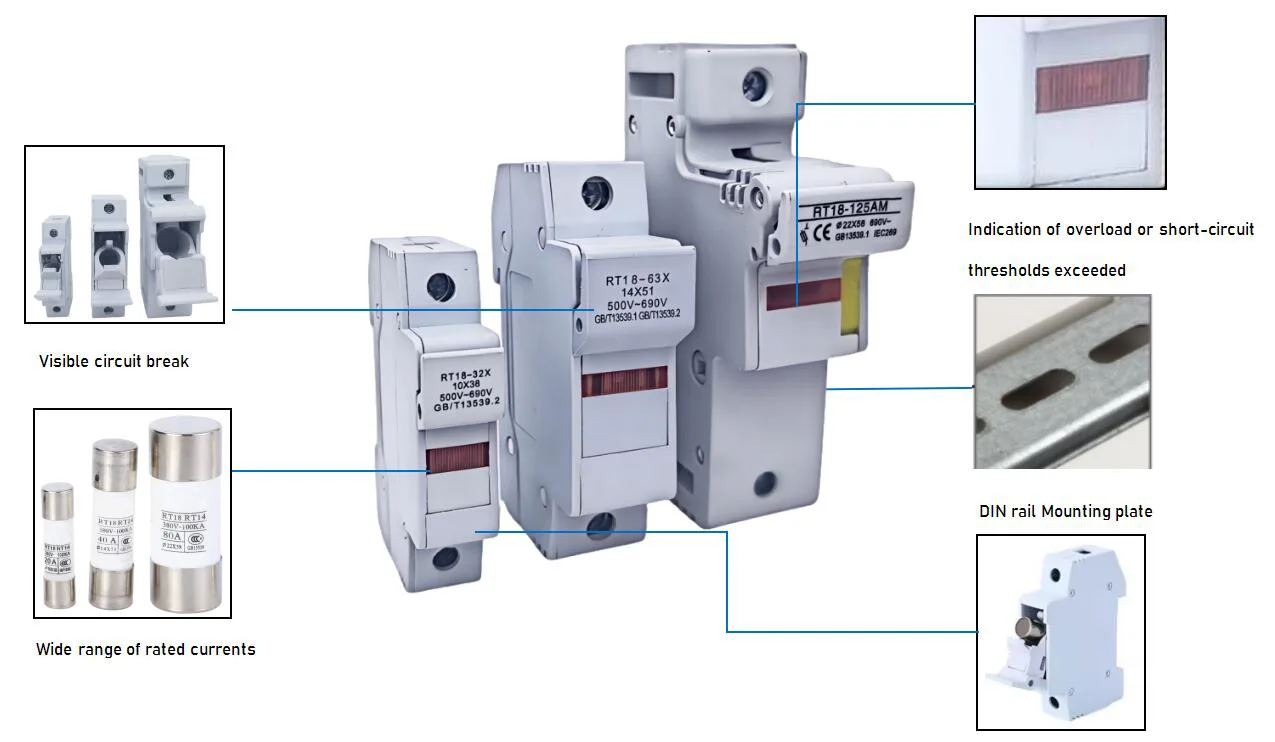

La LED s'allume lorsque le sectionneur se déclenche
Dimensions hors tout et d'installation (mm)
Fusibles cylindriques
|
Taille |
a |
b |
c |
|
10x38 |
38 |
10 |
10,3 |
|
14x51 |
51 |
12 |
14 |
|
22x58 |
58 |
16 |
22 |
|
Nom |
Tension nominale, V |
Fréquence nominale, Hz |
Courant maximal, A |
Max. puissance dissipée, W |
|
Porte-fusible 10×38 |
500 |
50/60 |
8 |
3 |
|
Porte-fusible 14×51 |
500 |
50/60 |
20 |
5 |
|
Porte-fusible 22 × 58 |
500 |
50/60 |
40 |
9.5 |
|
Nom |
Courant assigné d'emploi In, A |
Tension nominale, V |
Fréquence nominale, Hz |
10×38 |
14×51 |
22×58 |
|
Cartouche fusible cylindrique 0,5A |
0.5 |
500 |
50/60 |
10×38-0,5 |
- |
- |
|
Cartouche fusible cylindrique 1A |
1 |
500 |
50/60 |
10×38-1 |
- |
- |
|
Cartouche fusible cylindrique 2A |
2 |
500 |
50/60 |
10×38-2 |
14×51-2 |
22×58-2 |
|
Cartouche fusible cylindrique 4A |
4 |
500 |
50/60 |
10×38-4 |
14×51-4 |
22×58-4 |
|
Cartouche fusible cylindrique 6A |
6 |
500 |
50/60 |
10×38-6 |
14×51-6 |
22×58-6 |
|
Cartouche fusible cylindrique 8A |
8 |
500 |
50/60 |
10×38-8 |
- |
22×58-8 |
|
Cartouche fusible cylindrique 10A |
10 |
500 |
50/60 |
10×38-10 |
14×51-10 |
22×58-10 |
|
Cartouche fusible cylindrique 16A |
16 |
500 |
50/60 |
10×38-16 |
14×51-16 |
22×58-16 |
|
Cartouche fusible cylindrique 20A |
20 |
500 |
50/60 |
10×38-20 |
14×51-20 |
22×58-20 |
|
Cartouche fusible cylindrique 25A |
25 |
500 |
50/60 |
10×38-25 |
14×51-25 |
22×58-25 |
|
Cartouche fusible cylindrique 32A |
32 |
500 |
50/60 |
10×38-32 |
14×51-32 |
22×58-32 |
|
Cartouche fusible cylindrique 40A |
40 |
500 |
50/60 |
- |
14×51-40 |
22×58-40 |
|
Cartouche fusible cylindrique 50A |
50 |
500 |
50/60 |
- |
14×51-50 |
22×58-50 |
|
Cartouche fusible cylindrique 63A |
63 |
500 |
50/60 |
- |
14×51-63 |
22×58-63 |
|
Cartouche fusible cylindrique 80A |
80 |
500 |
50/60 |
- |
- |
22×58-80 |
|
Cartouche fusible cylindrique 100A |
100 |
500 |
50/60 |
- |
- |
22×58-100 |
|
Cartouche fusible cylindrique 125A |
125 |
500 |
50/60 |
- |
- |
22×58-125 |
|

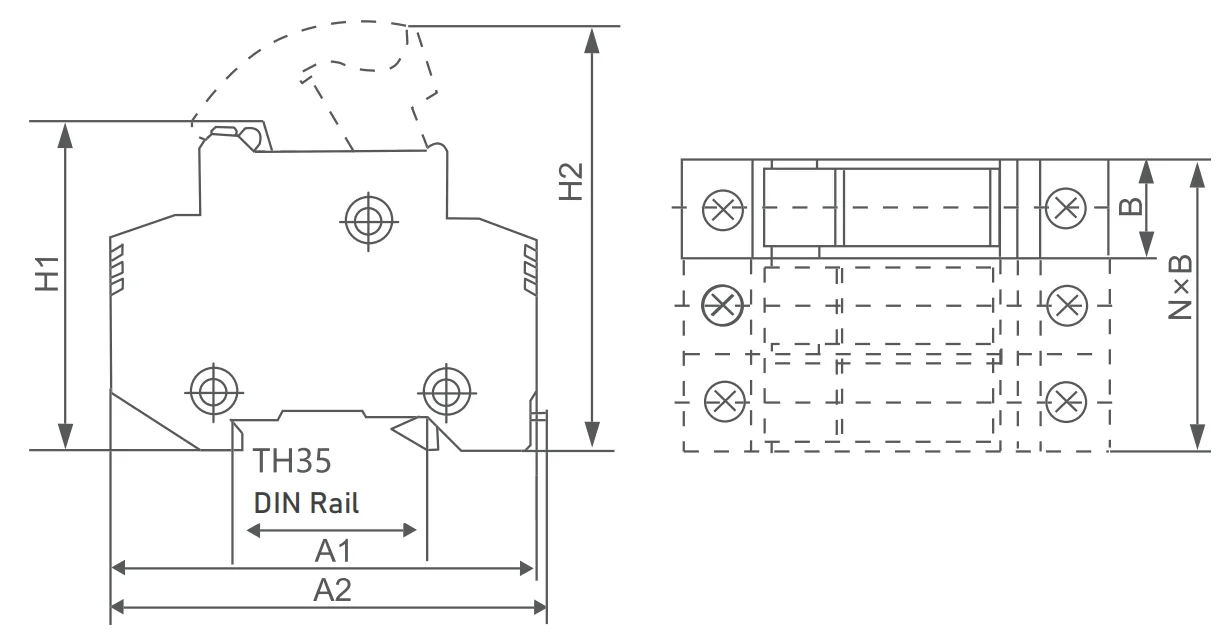

Modèle |
Dimension du contour (mm) |
||||
|
|
A1 |
A2 |
B |
H1 |
H2 |
|
RT18-32 |
77 |
78 |
17 |
61 |
80 |
|
RT18-63 |
96 |
97 |
26 |
67 |
94 |
|
RT18-125 |
127 |
129 |
35 |
76 |
104 |
Q1 : Qu’est-ce qu’un fusible ?
R : Un fusible est l'élément de protection remplaçable d'un fusible, contenant un élément de fusion calibré qui coupe le circuit dans des conditions de surcharge ou de court-circuit. C'est le « cœur » du système de fusibles.
Q2 : Quelle est la différence entre un fusible et un porte-fusible ?
R : Le fusible est la pièce de fusion remplaçable ; le porte-fusible (base du fusible) est la pièce de montage fixe qui maintient le fusible et assure les connexions électriques. Vous avez besoin des deux pour une installation complète des fusibles.
Q3 : À quelle norme les fusibles XUCKY sont-ils conformes ?
R : Nos fusibles sont conformes aux normes internationales CEI 60269-1 et CEI 60269-2, avec certification CE et RoHS.
Q4 : Les produits fusibles XUCKY peuvent-ils être utilisés en Arabie Saoudite et au Moyen-Orient ?
R : Oui. Le fusible et le porte-fusible XUCKY sont conçus pour les systèmes 500 V/690 V AC, compatibles avec les normes de réseau du Moyen-Orient. Nous avons une riche expérience en matière d'exportation en Arabie Saoudite, aux Émirats Arabes Unis, en Égypte et dans d'autres pays du Golfe.
Q5 : Quel est le MOQ pour le fusible XUCKY ?
R : MOQ est de 100 pièces pour les types standard. Les commandes personnalisées sont les bienvenues. Contactez-nous pour une liste de prix détaillée.
Fabricant : Wenzhou XUCKY Electric Co., Ltd.
Emplacement : Wenzhou, Zhejiang, Chine – la base de fabrication électrique
Expérience : Plus de 10 ans dans les composants électriques basse tension
Certifications : CEI, CE, RoHS, ISO9001
Marché d'exportation : Arabie Saoudite, Émirats Arabes Unis, Égypte, Irak, Iran, Asie du Sud-Est, Afrique
Contrôle qualité : inspection à 100 % avant expédition
Service : OEM/ODM disponible, livraison rapide, assistance en ligne 24h/24 et 7j/7
