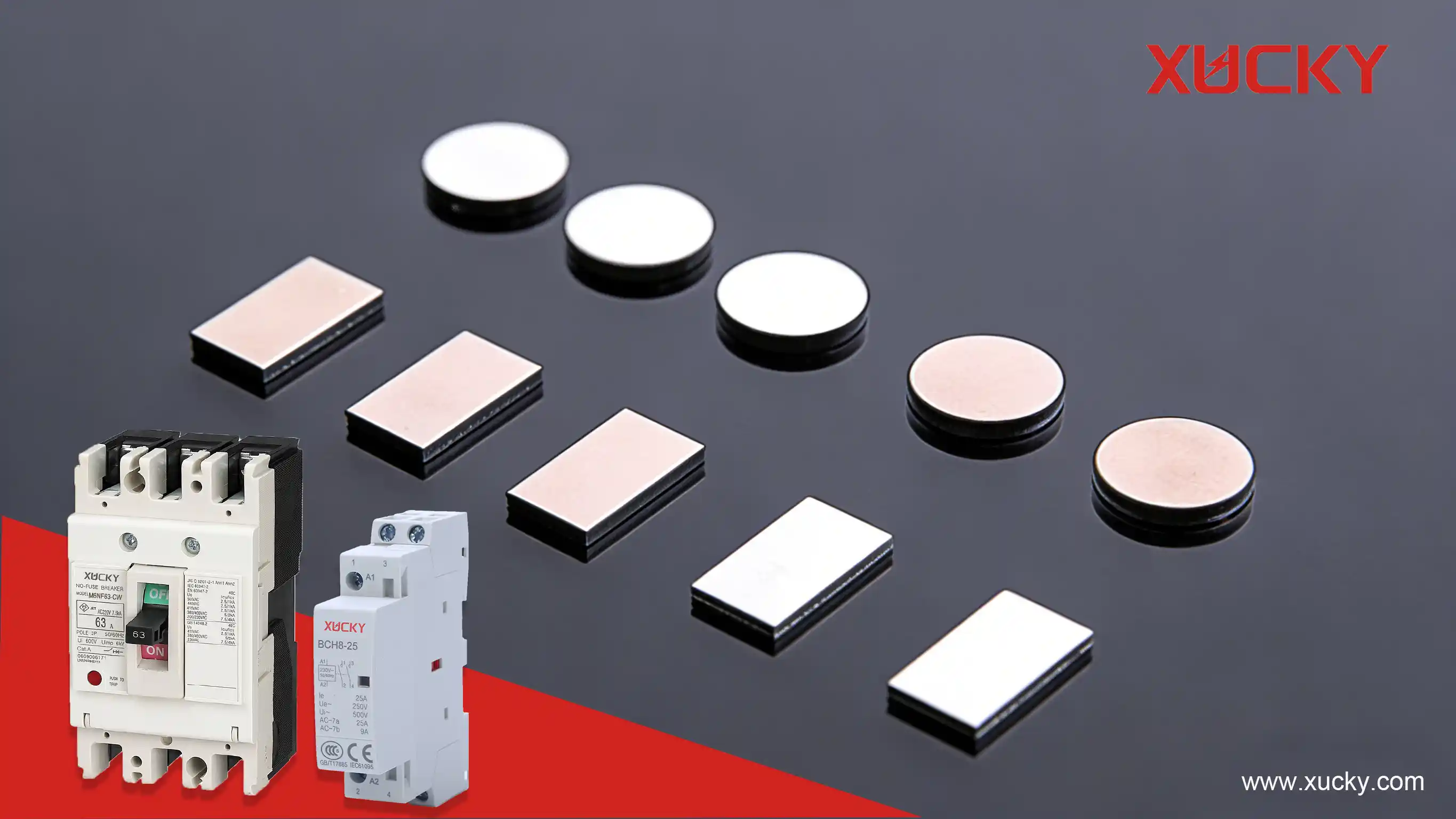

En tant que composants essentiels dansdisjoncteurs, les contacts composites à base d'argent jouent un rôle central dans les performances de transport de courant, d'interruption d'arc et d'anti-soudage. Cette analyse présente cinq systèmes de contacts en argent courants, leurs compositions et leurs caractéristiques fonctionnelles : des informations essentielles pour les fabricants d'équipements électriques et les professionnels de l'industrie.
• Argent (Ag): Fournit une excellente conductivité électrique et thermique mais présente de mauvaises performances anti-soudure.
• Phases de renforcement (Ni, SnO₂, W, WC, C): Améliore la résistance à l'arc, la résistance à l'usure et les propriétés anti-soudage, avec des performances positivement corrélées au contenu (compromis : un contenu plus élevé réduit la conductivité).
AgNi
º Avantages : résistance de contact et résistance à l'usure équilibrées ; polyvalent pour les applications générales.
º Cas d'utilisation typiques : disjoncteurs basse à moyenne tension nécessitant des performances stables.
AgSnO₂
º Avantages : Excellente extinction d'arc et équilibre anti-soudure ; les oxydes modifiés améliorent la stabilité.
º Caractéristique clé : alternative écologique aux contacts traditionnels à base de cadmium.
AgW
º Avantages : Résistance supérieure à l'arc et à l'érosion en cas d'interruption à haute énergie.
º Limitation : une densité plus élevée augmente le poids de contact.
AgWC
º Avantages : combine une forte résistance à l'arc avec une résistance extrême à l'usure ; haute dureté.
º Limitation : La nature fragile nécessite une manipulation soigneuse lors de la fabrication.
AgC
º Avantages : Excellentes propriétés anti-adhésives ; une faible teneur en carbone (3 à 5 %) contrôle la résistance de contact.
º Application : Idéal pour les scénarios de commutation à faible courant.
• Note actuelle : les applications à plus haute énergie donnent la priorité à AgW/AgWC ; les charges moyennes favorisent AgNi/AgSnO₂.
• Impact environnemental : AgSnO₂ est préféré pour les exigences de conformité RoHS.
• Rentabilité : AgNi offre un équilibre optimal pour les disjoncteurs à usage général.
Sur la base des comparaisons et des études de cas, voici un cadre décisionnel étape par étape pour les fabricants de disjoncteurs :
Définir les valeurs nominales de tension et de courant :
1. Basse tension (≤ 1 kV), faible courant (≤ 63 A) : AgNi (MCB résidentiels) ou AgC (protecteurs d'appareils).
2. Moyenne tension (1-36 kV), courant moyen (63-630 A) : AgSnO₂ (MCCB industriels).
3. Haute tension (≥72,5 kV), haute intensité (≥630 A) : AgW (disjoncteurs utilitaires) ou AgWC (ACB robustes).
Prioriser les besoins clés en matière de performances :
1.Projets sensibles aux coûts : AgNi (meilleur rapport qualité-prix).
2. Exigences RoHS/écologiques : AgSnO₂ (remplacer AgCdO).
3. Arc/abrasion extrême : AgW/AgWC (applications à haute énergie).
Tenez compte des contraintes de fabrication :
1. Les matériaux fragiles (AgW/AgWC) nécessitent un estampage et un assemblage de précision pour éviter les fissures.
2. Les matériaux ductiles (AgNi/AgSnO₂/AgC) sont plus faciles à traiter pour les formes de contact complexes.
Les contacts composites à base d'argent ne constituent pas un composant « taille unique » : leurs performances ont un impact direct sur la sécurité, la fiabilité et la commercialisation des disjoncteurs. En tirant parti des comparaisons de systèmes et des études de cas réels ci-dessus, vous pouvez sélectionner le matériau de contact optimal pour votre gamme de produits spécifique, qu'il s'agisse de disjoncteurs résidentiels, de disjoncteurs industriels ou de disjoncteurs haute tension de qualité industrielle.
