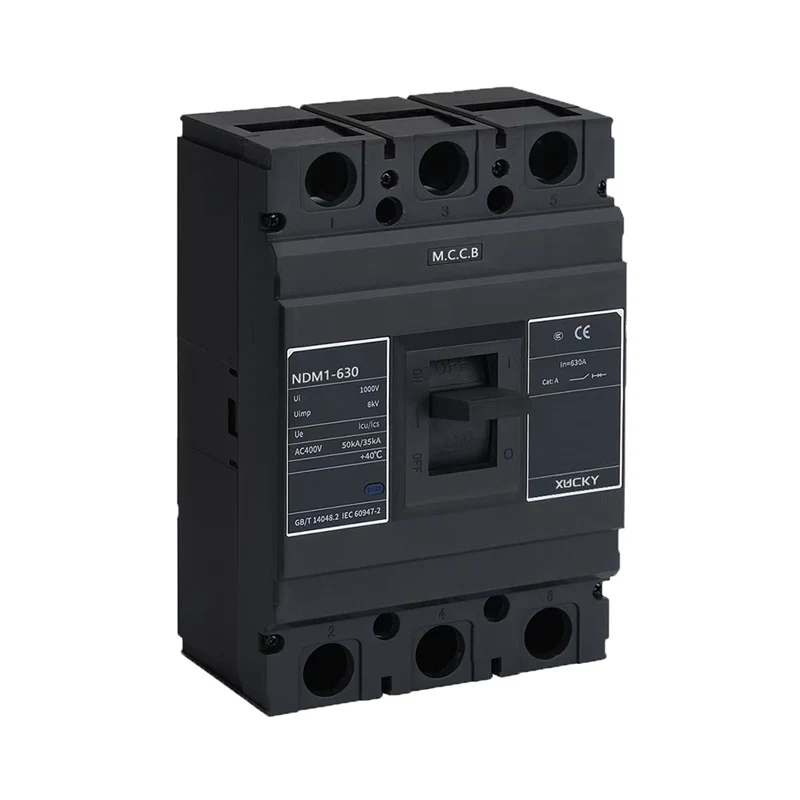

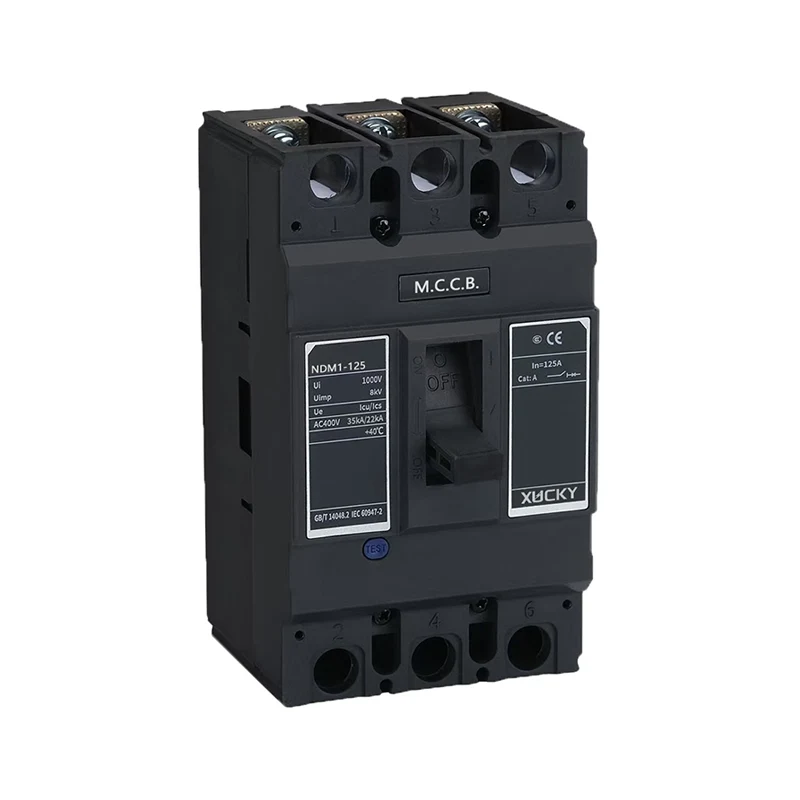

Disjoncteur à boîtier moulé NDM1

Champ d'application

Le disjoncteur à boîtier moulé XUCKY NDM1 (NDM1, ci-après dénommé MCCB) est un nouveau disjoncteur conçu et développé par la société à l'aide d'une technologie de pointe internationale. Les disjoncteurs présentent les caractéristiques suivantes : taille compacte, pouvoir de coupure élevé, distance de passage d'arc courte et résistance aux secousses, ce sont des produits idéaux appliqués sur terre ou sur navires. La tension d'isolation nominale du disjoncteur est de 800 V (500 V pour NDM1-63), il convient au réseau de distribution de AC 50 Hz/60 Hz, tension de fonctionnement nominale de 690 V et courant nominal de 1 250 A, pour distribuer l'alimentation et protéger le circuit et l'alimentation. L'équipement n'est pas endommagé par une surcharge, un court-circuit, une sous-tension et d'autres défauts. Également pour la protection contre les conversions peu fréquentes des circuits et les démarrages peu fréquents du moteur et les surcharges, courts-circuits, sous-tensions. Le disjoncteur NDM1 peut être monté verticalement (vertical) ou horizontalement (transversal).

NDM1 MCCB est adapté à l'isolation et le symbole est " ".

Le disjoncteur à boîtier moulé NDM1 est conforme à la norme : GB14048.2 « Appareillage de commutation et équipement de contrôle basse tension, partie 2 : disjoncteurs. »

Modèle et signification

Note:

Selon le pôle, il en classe quatre types :

Type A : pôle N sans composants de déclenchement de surintensité, et le pôle N a été connecté tout au long et n'agit pas avec les trois autres pôles pour allumer ou éteindre ;

Type B : pôle N sans composants de déclenchement de surintensité, et pôle N pouvant agir avec trois autres pôles (allumage du pôle N avant l'arrêt) ;

Type C : pôle N fixé avec des composants de déclenchement de surintensité, et le pôle N pourrait agir avec trois autres pôles (allumage du pôle N avant l'arrêt) ;

Type D : pôle N fixé avec des composants de déclenchement de surintensité, et le pôle N a été connecté tout au long et n'agit pas avec les trois autres pôles pour allumer ou éteindre.

Disjoncteur pour distribution sans code, disjoncteur pour protection moteur avec 2

Pas de code pour une opération directe avec poignée ; P pour fonctionnement électrique ; Z pour poignée tournante.

Classification selon le courant nominal du déclencheur à maximum de courant :

NDM1-63 MCCB en a neuf : 6,10,16,20,25,32,40,50,63 A ;

Le NDM1-125 MCCB en a onze : 16,20,25,32,40,50,63,80,100,125 A ;

NDM1-160 MCCB en a neuf : 32,40,50,63,80,100,125,160 A ;

Le NDM1-250 MCCB en possède sept : 125 140 160 180 200 225 250 A ;

Le NDM1-400 MCCB en possède cinq : 225 250 315 350 400 A ;

Le NDM1-630 MCCB en possède trois : 400 500 630 A ;

Le NDM1-800 MCCB en possède trois : 630 700 800 A ;

Le NDM1-1000 MCCB en a deux : 800,1000A.

Remarque : 6A n'a qu'un type électromagnétique (instantané), ce ne sont pas des spécifications recommandées.

Selon la méthode de câblage : câblage devant la carte, câblage à l'arrière de la carte, type d'insertion de la carte.

Selon le modèle de déclenchement de surintensité : type thermodynamique-électromagnétique (double), type électromagnétique (instantané).

Selon la tenue, il en existe de deux types : avec ou sans tenue.

L'équipement comprend des accessoires intérieurs et des accessoires extérieurs : les accessoires intérieurs sont dotés d'un déclencheur shunt, d'un déclencheur de sous-tension, d'un contact auxiliaire et d'un contact d'alarme. Les accessoires extérieurs sont un mécanisme de commande à poignée tournante, un mécanisme de commande motorisé, etc.

Selon le pouvoir de coupure : type de coupure standard L ; Type de rupture élevée M-seconde ; Type de rupture H

Conditions normales de fonctionnement

■ Température de l'air ambiant : -5℃~+40℃ et la température moyenne sur 24h est inférieure à +35℃.

■ Altitude : L'altitude du site d'installation ne dépasse pas 2 000 m.

■ Conditions atmosphériques : L'humidité relative de l'air à la température la plus élevée +40℃ ne dépasse pas 50 % ; À basse température, l’humidité relative peut être plus élevée. L'humidité relative moyenne maximale est de 90 %, tandis que la température minimale mensuelle moyenne est de +25 ℃, et tenez compte des changements de température du produit à la surface du gel.

■ Degré de pollution : 3.

Principaux paramètres techniques

Index technique principal

1, la valeur de réglage de la caractéristique d'action instantanée du disjoncteur pour la distribution est de 10 pouces ± 20 %, le NDM1-1000 est de 7 pouces ± 20 % ; La valeur définie de la caractéristique d'action instantanée du disjoncteur pour la protection du moteur est de 12 In ± 20 %.

2, la valeur nominale du disjoncteur dans le tableau 2.

3, à une température ambiante de +40 ℃, le disjoncteur pour les caractéristiques d'action de déclenchement de surintensité de distribution indiquées dans le tableau 3, le disjoncteur pour les caractéristiques d'action de déclenchement de surintensité de protection du moteur indiquées dans le tableau 4.

Caractéristiques de l'action de coupure à temps inverse du déclencheur de surintensité des disjoncteurs pour la distribution d'énergie lorsque chaque pôle est sous tension en même temps

La valeur de réglage de la caractéristique d'action instantanée du disjoncteur pour la distribution est de 10 In ± 20 %, et la valeur de réglage de la caractéristique d'action instantanée du disjoncteur pour la protection du moteur est de 12 In ± 20 %.

Caractéristiques de l'action de coupure à temps inverse du déclencheur de surintensité des disjoncteurs pour la protection du moteur lorsque chaque pôle est sous tension en même temps

Tableau des facteurs de déclassement des changements de température

Dimensions d'encombrement et d'installation

NDM1-63、 125、1 60、250 Dimensions du contour et de l'installation du câblage devant la carte

NDM1-400、 630、 800、 1000 Dimensions du contour et de l'installation du câblage devant la carte

Accessoires de disjoncteurs

1. Accessoire interne des disjoncteurs

1.1 Déclencheur shunt

Tension d'alimentation de commande nominale du déclencheur shunt : AC50Hz, 230V, 400 ; 110 V CC, 220 V, 24 V ; Entre 70 % et 110 %, le disjoncteur peut être coupé de manière fiable.

Lorsque la tension d'alimentation nominale du déclencheur shunt est de 24 V CC, la longueur maximale du fil de cuivre doit répondre aux exigences suivantes

Si les exigences du tableau ci-dessus ne sont pas remplies, il est recommandé de concevoir le circuit de commande du déclencheur shunt à l'aide de la figure suivante

1.2 Déclencheur à sous-tension

Lorsque la tension d'alimentation chute à une tension nominale de déclenchement de sous-tension de 70 % à 35 % de la plage, le disjoncteur de déclenchement de sous-tension se coupe de manière fiable ; lorsque la tension d'alimentation est inférieure à la tension nominale, libération de sous-tension de 35 %, libération de sous-tension pour empêcher le disjoncteur de se fermer ; lorsque la tension d'alimentation est supérieure à 85 % de la tension nominale du déclencheur à sous-tension, le déclencheur à sous-tension garantit la fermeture du disjoncteur. Les déclencheurs à sous-tension sont évalués à AC50Hz, 230V, 400V.

Remarque spéciale : le disjoncteur avec déclencheur à sous-tension, uniquement en sous-tension avec la tension nominale, qui peut s'ouvrir et se fermer normalement.

1.3 Version dédiée aux compteurs prépayés

La tension de fonctionnement nominale Ue de la version dédiée du compteur prépayé est AC230/50 Hz, elle peut fonctionner normalement dans la plage de (65 % ~ 110 %) Ue. Lorsque la Ctrl est coupée, le disjoncteur retarde son ouverture de 0,5 à 2 secondes. Schéma de câblage de la version dédiée du compteur prépayé

1.4 La valeur nominale des contacts auxiliaires et des contacts d'alarme dans le tableau 5

un. Contact auxiliaire

b. Contact d'alarme

Les contacts d'alarme n'agissent pas lorsque le disjoncteur s'ouvre et se ferme normalement, les contacts d'alarme basculent entre l'ouverture normale et la fermeture normale uniquement après un déclenchement libre ou un déclenchement sur défaut.

2. Accessoire externe pour disjoncteurs

2.1 Mécanisme de commande du moteur. La valeur nominale et le code sont indiqués dans le tableau 6.

REMARQUE : Après le déclenchement du disjoncteur avec commande électrique, la commande électrique doit faire boucler à nouveau le disjoncteur, puis il peut se fermer.

Exemple : NDM1-63/33102 63A signifie disjoncteur à boîtier moulé de type NDM1, le courant nominal du châssis est de 63A, le pouvoir de coupure est de type standard, commande par poignée, 3 pôles, double déclencheur, avec déclencheur shunt, pour la protection du moteur, le courant nominal est de 63A .

La sélection, l'installation et l'utilisation doivent être conformes au manuel du produit ou aux normes nationales pertinentes.

Remarque : le type N-pôle du disjoncteur 4P est divisé en type A et type B, qui n'est pas spécifié par défaut sur le type B.
