Description du produit

Champ d'application

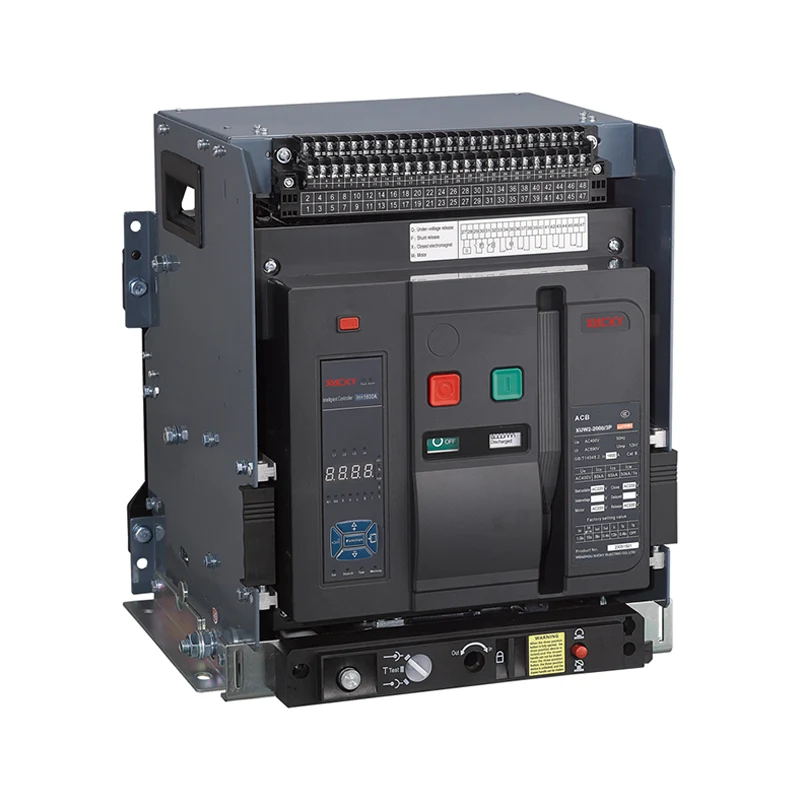

Le disjoncteur à air XUW1 de la marque XUCKY Electric, ACB (ci-après dénommé disjoncteur) convient aux réseaux de distribution avec CA 50 Hz, tension nominale jusqu'à 660 V (690 V) et moins, courant nominal 630 A ~ 6 300 A, utilisé pour distribuer l'alimentation et protéger la ligne. et alimenter les équipements contre les surcharges, les sous-tensions, les courts-circuits, la mise à la terre monophasée et autres défauts. Le disjoncteur à air a une fonction de protection intelligente, la protection sélective est précise, peut améliorer la fiabilité de l'alimentation électrique et éviter les pannes de courant inutiles. En même temps, il dispose d'une interface de communication ouverte pour réaliser « Quatre télécommandes » afin de répondre aux exigences du centre de contrôle et du système d'automatisation. Le disjoncteur a une tension de tenue aux chocs de 8000V à 2000 mètres (révisée à différentes altitudes, ne dépassant pas 12000V). Le disjoncteur pneumatique ACB n'est pas équipé d'un contrôleur ni d'un capteur intelligents et peut être utilisé comme isolateur.

XUCKY est un fabricant professionnel de disjoncteurs à air. Le disjoncteur à air acb répond aux normes GB14048.2 « Appareillage de commutation et appareillage de commande basse tension Disjoncteurs basse tension » et IEC60947-2 « Disjoncteurs d'appareillage de commutation et d'appareillage de commande basse tension » et à d'autres normes.

● Classement

Selon la méthode d'installation : type fixe, type tiroir.

Selon les pôles : trois pôles, quatre pôles. Selon le mode de fonctionnement : fonctionnement électrique, fonctionnement manuel (révision, maintenance).

● Type de version

Contrôleur intelligent, déclencheur transitoire (ou retardé) de sous-tension, déclencheur shunt.

● Performances du contrôleur intelligent

un. Le contrôleur intelligent du disjoncteur pneumatique est divisé en : bse5 (type H : communication), bse4 (type M : type intelligent commun), bse3 (type L : type économique) ;

b. Avec limite de temps inverse à long retard de surcharge, limite de temps inverse à court retard, limite de temps définie, fonction instantanée. Les utilisateurs peuvent définir leurs propres caractéristiques de protection requises ;

c. Fonction de protection de mise à la terre monophasée ;

d. Fonction d'affichage : réglage de l'affichage du courant, affichage du courant de fonctionnement, affichage principal de chaque tension de phase (l'affichage de la tension doit être mis en avant lors de la commande) ;

e. Fonction d'alarme : alarme de surcharge ;

f. Fonction d'auto-vérification : auto-vérification de surchauffe, autodiagnostic du micro-ordinateur ;

g. Fonction de test : testez les caractéristiques de fonctionnement du contrôleur.

Conditions normales de travail et conditions d’installation

● Température de l'air ambiant

La valeur limite supérieure ne dépasse pas +40°C, la valeur limite inférieure n'est pas inférieure à -5°C et la valeur moyenne sur 24h ne dépasse pas +35°C. Remarque : La condition de travail est que la valeur limite inférieure est de -10°C ou -25°C, l'utilisateur doit la déclarer auprès de l'entreprise ; La limite supérieure dépasse +40°C ou la limite inférieure est inférieure à -10°C ou -25°C dans les conditions de travail, les utilisateurs doivent consulter l'entreprise.

● L'altitude du site d'installation ne dépasse pas 2 000 m.

● Conditions atmosphériques du disjoncteur à air

L'humidité relative atmosphérique ne dépasse pas 50 % lorsque l'air ambiant est de +40°C. Il peut avoir une humidité relative relativement élevée à des températures plus basses. L'humidité relative maximale moyenne mensuelle du mois le plus humide est de 90 %. La température minimale moyenne est de +25°C et il faut tenir compte de la condensation qui se produit sur la surface du produit en raison des changements de température. Dépassez les exigences requises et consultez l’entreprise.

● Niveau de protection : IP30

● Niveau de pollution : III

● Catégorie d'utilisation : Classe B ou Classe A

● Catégorie d'installation : disjoncteur pneumatique ACB et déclencheur à minimum de tension avec une tension de fonctionnement nominale de 660 V (690 V) ou moins. La bobine primaire du transformateur de puissance est utilisée pour la catégorie d'installation IV. La catégorie d'installation du circuit auxiliaire et du circuit de commande est III.

● Conditions d'installation : Le disjoncteur doit être installé conformément aux exigences de ce manuel. L'inclinaison verticale du disjoncteur ne doit pas dépasser 5° (l'inclinaison du disjoncteur de mine ne doit pas dépasser 15°). Brève introduction de la structure

● L'indication positive du disjoncteur

Données techniques et performances

● Courant nominal du disjoncteur

Courant nominal du châssis Inm (A) Courant nominal In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Pouvoir nominal de coupure en court-circuit et courant de tenue de courte durée, la distance d'arc du disjoncteur est nulle (c'est-à-dire pas d'arc à l'extérieur du disjoncteur).

Courant nominal du châssis Inm (A) 2000 3200 4000 6300

Pouvoir de coupure en court-circuit limite nominale Icu(kA)O-CO 400V 80 100 100 120

690V50 65 65 80

Limite nominale de capacité de fermeture en court-circuit n×Icu(kA)/cosΦ 400 V 176/0,2 220/0,2 220/0,2 264/0,2

690 V 105/0,25 143/0,2 143/0,2 187/0,2

Pouvoir assigné de coupure en court-circuit en fonctionnement Ics(kA)O-CO-CO 400V 50 65 65 80

690V40 50 50 70

Courant de tenue de courte durée nominal

Icw(kA)1s, retard 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690V 40 50 50/65(MCR) 65/75(MCR)

Remarque : Le pouvoir de coupure des lignes supérieure et inférieure du tableau est le même

● Caractéristiques de protection et fonctions du contrôleur de surintensité intelligent

Caractéristiques de protection du contrôleur de surintensité

1. La valeur de réglage Ir (I/In) et l'erreur du contrôleur

Délai long Délai court Défaut de terre instantané

Ir1 Erreur Ir2 Erreur Ir3 Erreur Ir4

(0,4-1)In (0,4-15)In ±10% In~50kA (Inm=2000A)

In~75kA (Inm=3200~4000A)

In~100kA (Inm=6300A) ±15% Inm=2000~4000A

(0,2 ~ 0,8) dans

Max 1200A, Min 160A Inm=6300A

(0,2-1,0)En ±10 %

Remarque : Lorsqu'il existe simultanément une protection à trois niveaux (obligatoire), les valeurs de réglage ne peuvent pas être dépassées.

2. Caractéristiques de fonctionnement à temps inverse de la protection contre les surintensités à long retard I²TL=(1,5lr1)²tL, et le temps de fonctionnement de (1,05~2,0)lr1 est indiqué dans le tableau 4, et l'erreur de temps est de ±15 %.

Remarque : temps de réglage tL-Long delay 1,5lrs, temps de fonctionnement TL-Long delay.

Remarque : Lorsqu'il existe simultanément une protection à trois niveaux (obligatoire), les valeurs de réglage ne peuvent pas être dépassées.

1,05Ir1 1,3Ir1 1,5Ir1 temps de réglage(s) 15 30 60 120 240 480

＞2h de non-fonctionnement ＜1h de fonctionnement 2.0Ir1 temps de fonctionnement(s) 8,4 16,9 33,7 67,5 135 270

3. Caractéristiques de protection contre les surintensités à court délai

La protection contre les surintensités à court terme est une limite de temps définie. Si le multiple faible doit être à temps inverse, la caractéristique est : I²Ts=(8Ir1)²ts, ts est le temps de conception général du retard ;

Lorsque le courant de surcharge > 8Ir, il se convertit automatiquement en caractéristique à temps indépendant. Sa caractéristique de limite de temps définie est présentée dans le tableau 5. L'erreur de limite de temps est de ± 15 °C.

Temps de retard s Temps de retour s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Schéma de câblage du disjoncteur

1. Schéma de câblage du contrôleur intelligent de type L, M (type standard) (voir Figure 1)

SB1 - Bouton Shunt (fourni par l'utilisateur)

SB2 - Bouton de sous-tension (fourni par l'utilisateur)

F - Déclencheur shunt

O - Contact normalement ouvert (3A/AC380V)

C - Contact normalement fermé (3A/AC380V)

Q - Déclencheur instantané à sous-tension ou déclencheur temporisé à sous-tension

M - Moteur à stockage d'énergie

SB3 - Bouton de fermeture (fourni par l'utilisateur)

X - Electro-aimant de fermeture

DF - Contact auxiliaire du disjoncteur

1 # Extrémité d'entrée de puissance de travail (module CC pour entrée positive)

2 # Extrémité d'entrée de puissance de travail (module CC pour entrée négative)

25#, 26# Entrée de transformateur de courant de pôle central externe ou de terre

19#, 20#, 21#, 22#, 23#, 24# sont les cadres II et III ajoutant des contacts.

3# Déclenchement par défaut, sortie de contact normalement fermé

4# Déclenchement par défaut, extrémité commune de sortie de contact

5# Déclenchement par défaut, sortie de contact normalement ouvert

* Lorsque l'alimentation du déclencheur intelligent est une alimentation CC, le module d'alimentation doit être ajouté. (Il est interdit aux bornes 1# et 2# d'accéder à l'alimentation secteur).

2. Schéma de câblage du contrôleur intelligent M, H + fonction supplémentaire (multifonction) (voir Figure 2)

SB1 - Bouton Shunt (fourni par l'utilisateur)

SB2 - Bouton de sous-tension (fourni par l'utilisateur)

Déclencheur F-Shunt

Contact O-normalement ouvert (3A/AC380V)

C- Contact normalement fermé (3A/AC380V)

Q - Déclencheur instantané à sous-tension ou déclencheur temporisé à sous-tension

M - Moteur à stockage d'énergie

SB3 - Bouton de fermeture (fourni par l'utilisateur)

X - Electro-aimant de fermeture

DF - Contact auxiliaire du disjoncteur

1#, 2# Entrée de puissance de sortie
