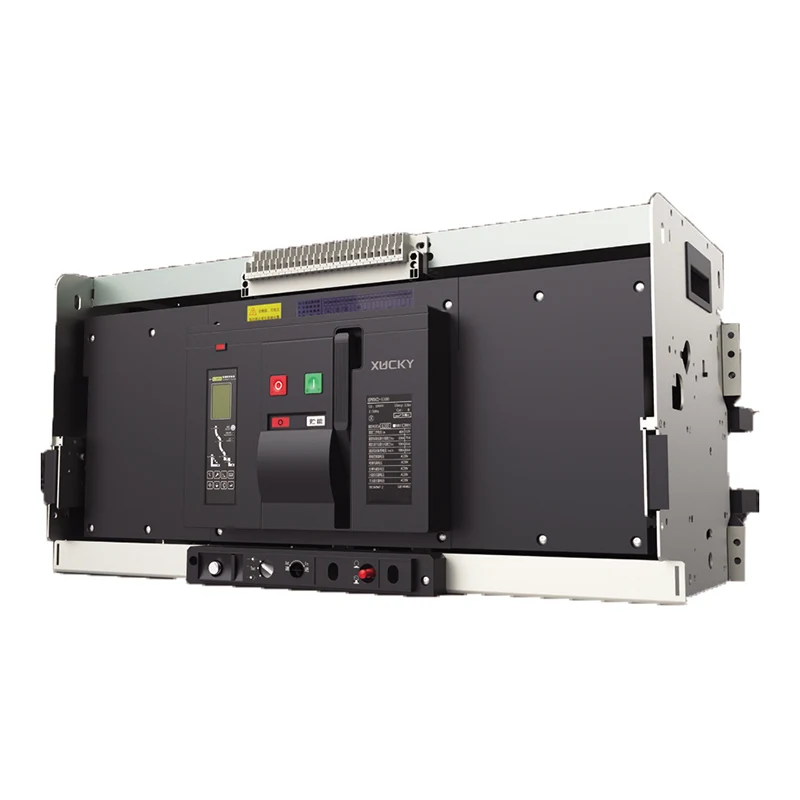

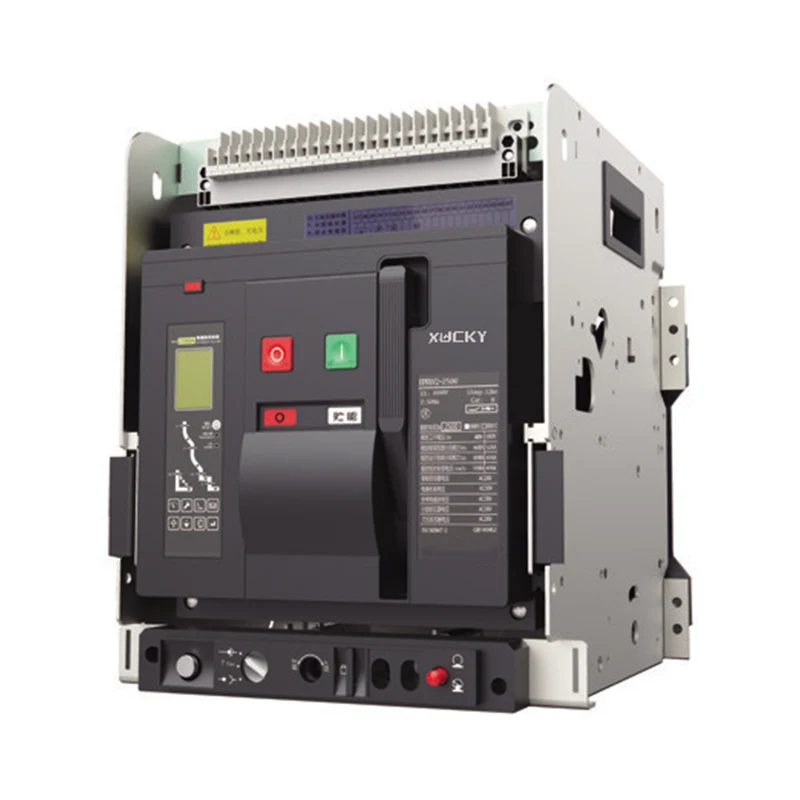

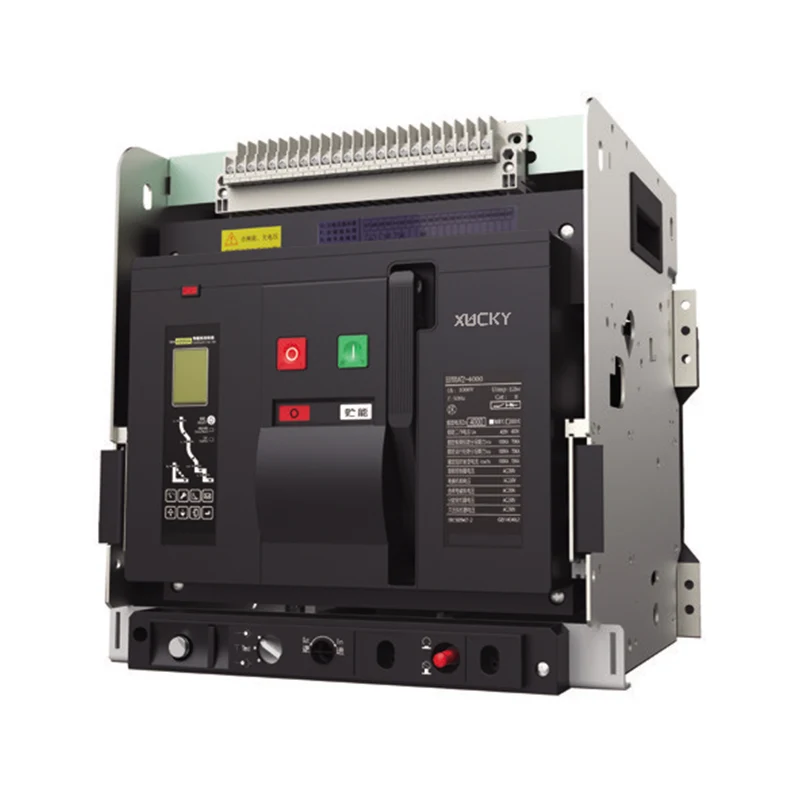

Disjoncteur aérien XUW2

Champ d'application

XUCKY Electric est un fabricant et fournisseur de disjoncteurs pneumatiques XUW2 à grande échelle en Chine. Nous sommes spécialisés dans les équipements terminaux électriques modulaires depuis de nombreuses années. Nos produits ont un bon avantage de prix et couvrent la plupart des marchés d'Amérique du Sud, du Moyen-Orient, d'Afrique et d'Asie du Sud-Est. Nous sommes impatients de devenir votre partenaire à long terme en Chine. Le disjoncteur à air a une fonction de protection intelligente, la protection sélective est précise, peut améliorer la fiabilité de l'alimentation électrique et éviter les pannes de courant inutiles. En même temps, il dispose d'une interface de communication ouverte pour réaliser « Quatre télécommandes » afin de répondre aux exigences du centre de contrôle et du système d'automatisation. Le disjoncteur a une tension de tenue aux chocs de 8000V à 2000 mètres (révisée à différentes altitudes, ne dépassant pas 12000V). Le disjoncteur pneumatique ACB n'est pas équipé d'un contrôleur ni d'un capteur intelligents et peut être utilisé comme isolateur.

XUCKY est un fabricant professionnel de disjoncteurs à air. Le disjoncteur à air acb répond aux normes GB14048.2 « Appareillage de commutation et appareillage de commande basse tension Disjoncteurs basse tension » et IEC60947-2 « Disjoncteurs d'appareillage de commutation et d'appareillage de commande basse tension » et à d'autres normes.

Modèle et signification

● Classement

Selon la méthode d'installation : type fixe, type tiroir.

Selon les pôles : trois pôles, quatre pôles. Selon le mode de fonctionnement : fonctionnement électrique, fonctionnement manuel (révision, maintenance).

● Type de version

Contrôleur intelligent, déclencheur transitoire (ou retardé) de sous-tension, déclencheur shunt.

● Performances du contrôleur intelligent

un. Le contrôleur intelligent du disjoncteur pneumatique est divisé en : bse5 (type H : communication), bse4 (type M : type intelligent commun), bse3 (type L : type économique) ;

b. Avec limite de temps inverse à long retard de surcharge, limite de temps inverse à court retard, limite de temps définie, fonction instantanée. Les utilisateurs peuvent définir leurs propres caractéristiques de protection requises ;

c. Fonction de protection de mise à la terre monophasée ;

d. Fonction d'affichage : réglage de l'affichage du courant, affichage du courant de fonctionnement, affichage principal de chaque tension de phase (l'affichage de la tension doit être mis en avant lors de la commande) ;

e. Fonction d'alarme : alarme de surcharge ;

f. Fonction d'auto-vérification : auto-vérification de surchauffe, auto-diagnostic du micro-ordinateur ;

g. Fonction de test : testez les caractéristiques de fonctionnement du contrôleur.

Conditions normales de travail et conditions d’installation

● Température de l'air ambiant : La valeur limite supérieure ne dépasse pas +40°C, la valeur limite inférieure n'est pas inférieure à -5°C et la valeur moyenne sur 24h ne dépasse pas +35°C. Remarque : La condition de travail est que la valeur limite inférieure est de -10°C ou -25°C, l'utilisateur doit la déclarer auprès de l'entreprise ; La limite supérieure dépasse +40°C ou la limite inférieure est inférieure à -10°C ou -25°C dans les conditions de travail, les utilisateurs doivent consulter l'entreprise.

● L'altitude du site d'installation ne dépasse pas 2 000 m.

● Conditions atmosphériques du disjoncteur pneumatique : L'humidité relative atmosphérique ne dépasse pas 50 % lorsque l'air ambiant est de +40 °C. Il peut avoir une humidité relative relativement élevée à des températures plus basses. L'humidité relative maximale moyenne mensuelle du mois le plus humide est de 90 %. La température minimale moyenne est de +25°C et il faut tenir compte de la condensation qui se produit sur la surface du produit en raison des changements de température. Dépassez les exigences requises et consultez l’entreprise.

● Niveau de protection : IP30

● Niveau de pollution : III

● Catégorie d'utilisation : Classe B ou Classe A

● Catégorie d'installation : disjoncteur pneumatique ACB et déclencheur à minimum de tension avec une tension de fonctionnement nominale de 660 V (690 V) ou moins. La bobine primaire du transformateur de puissance est utilisée pour la catégorie d'installation IV. La catégorie d'installation du circuit auxiliaire et du circuit de commande est III.

● Conditions d'installation : Le disjoncteur doit être installé conformément aux exigences de ce manuel. L'inclinaison verticale du disjoncteur ne doit pas dépasser 5° (l'inclinaison du disjoncteur de mine ne doit pas dépasser 15°).
