Disjoncteur aérien XUW2-1600

XUCKY Electric est l'un des principaux fabricants et exportateurs chinois spécialisés dans le disjoncteur pneumatique XUW2-1600. Nous disposons d’une large gamme de produits pour répondre aux différents besoins de nos clients dans le monde entier. Notre engagement envers une qualité supérieure, une technologie innovante et un excellent service client nous distingue dans notre industrie.

Bienvenue chez XUCKY !

Plus de 10 000 clients satisfaits | Approuvé par un réseau mondial

Le disjoncteur pneumatique (ACB) est un dispositif de protection électrique utilisé pour les surcharges, les courts-circuits et les défauts de terre, les courts-circuits et la protection contre les surintensités, principalement au niveau du panneau LT de la sous-station et du tableau de distribution principal. Il est utilisé pour une capacité de charge de courant plus élevée.

Le disjoncteur à air (ACB) est un dispositif de protection électrique utilisé pour les surcharges, les courts-circuits et les défauts de terre, les courts-circuits et la protection contre les surintensités, principalement au niveau du panneau LT de la sous-station et du tableau de distribution principal. Il est utilisé pour une capacité de transport de courant plus élevée. Opération de clôture Lorsque l'ACB est en position fermée, le courant circule à travers ses contacts principaux. La bobine de fermeture, qui est un dispositif électromagnétique, est excitée pour fermer le disjoncteur. Lorsque la bobine de fermeture est excitée, elle envoie une impulsion au mécanisme de commande, fermant les contacts principaux et permettant courant à traverser Opération de déclenchement L'opération de déclenchement se produit en cas de défaut ou de surcharge dans le système électrique. Divers dispositifs de protection, tels que des relais de surcharge thermique, des relais magnétiques ou des relais électroniques, surveillent le courant circulant dans le circuit. Si le courant dépasse le seuil prédéfini, le les dispositifs de protection signalent à la bobine de déclenchement de se mettre hors tension, déclenchant l'opération de déclenchement Extinction des arcs Lorsque l'ACB s'ouvre, un arc se forme en raison de l'interruption du flux de courant. L'arc génère des températures élevées et des gaz ionisés Pour éteindre l’arc, l’ACB s’appuie sur l’air ambiant. L'arc est aspiré dans des chambres de coupure où il est soumis à l'effet de refroidissement de l'air ambiant, ce qui fait perdre de l'énergie à l'arc et finit par s'éteindre. Chutes d'arc Les chambres de coupure d'arc sont conçues pour rediriger l'arc vers une trajectoire contrôlée, en le divisant en segments plus petits et en allongeant sa trajectoire. Les chambres de coupure d'arc fournissent une série de plaques ou d'ailettes qui perturbent l'arc et créent des turbulences, permettant une extinction plus rapide et plus efficace de l'arc. Libération d'énergie Au fur et à mesure que l'arc s'éteint, la libération d'énergie est contrôlée, minimisant ainsi les dommages aux composants du disjoncteur.

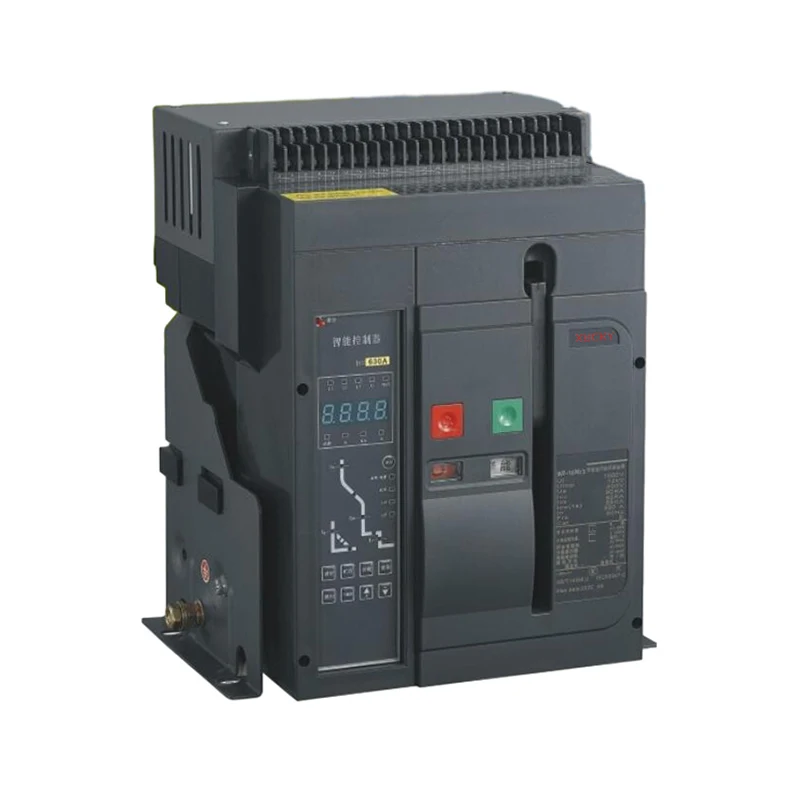

Disjoncteur aérien XUW2-1600

Le disjoncteur pneumatique intelligent de la série XUW2-1 600 (ci-après dénommé disjoncteur) convient aux réseaux de distribution avec une fréquence de 50 Hz CA, une tension de fonctionnement nominale jusqu'à 690 V et un courant nominal allant de 200 A à 1 600 A.

Il est utilisé pour distribuer l'énergie électrique et protéger les lignes et les équipements électriques contre les surcharges, les courts-circuits, les sous-tensions, la mise à la terre monophasée (fuite) et d'autres défauts. Le disjoncteur a une fonction de protection intelligente et une protection sélective précise, peut améliorer la fiabilité de l'alimentation électrique et éviter les pannes de courant inutiles. Parallèlement, il dispose d'une interface de communication de type ouvert, pratique pour la connexion au bus de terrain, et peut être utilisé pour quatre opérations à distance afin de répondre aux exigences du centre de contrôle et du système d'automatisation. Équipé d'un transformateur de fuite correspondant et d'un contrôleur intelligent, une protection contre les fuites peut être obtenue.

Le disjoncteur a une fonction d'isolation et est représenté par le symbole "_ /x"

Le disjoncteur avec un courant de fonctionnement nominal de 630 A et moins peut également être utilisé pour la protection contre les surcharges, les courts-circuits, les pertes de phase, les sous-tensions et la terre du moteur dans un réseau de distribution AC 50 (60) Hz, 400 V. Dans des conditions normales, le disjoncteur peut également servir à des commutations peu fréquentes du circuit et à des démarrages peu fréquents du moteur.

Le disjoncteur est conforme à l'appareillage de commutation et de contrôle basse tension GB14048.1-2012 - Partie 1 : Règles générales ; Et appareillage de commutation et de commande basse tension GB14048.2-2008 - Partie 2 : Disjoncteurs ; GB14048.4-2020 Appareillage de commutation et de commande basse tension-Partie 4-1 : Contacteurs et démarreurs-moteurs-Contacteurs et démarreurs électromécaniques (y compris le protecteur de moteur)
