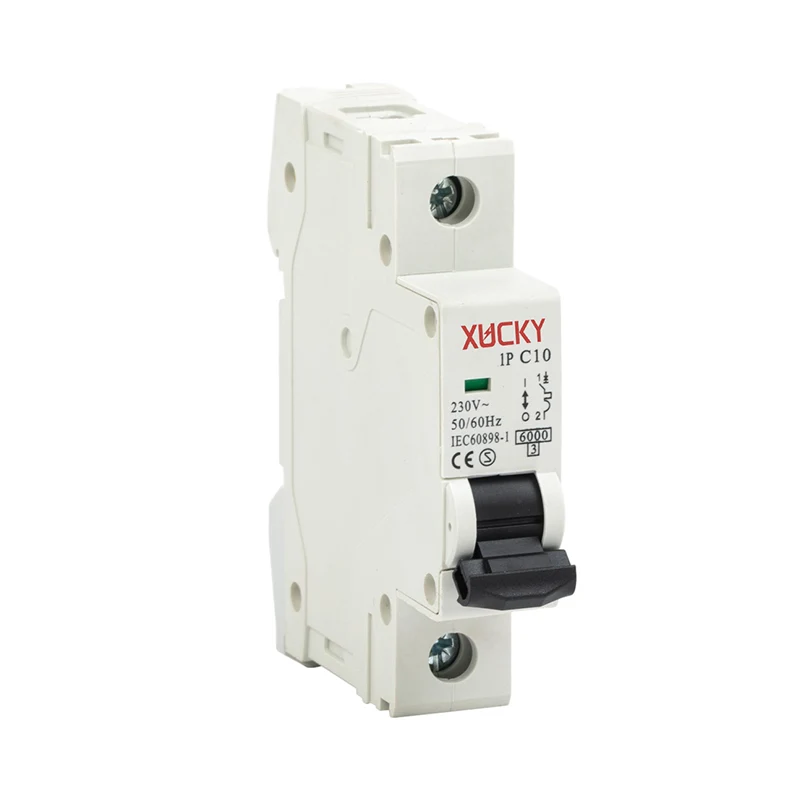

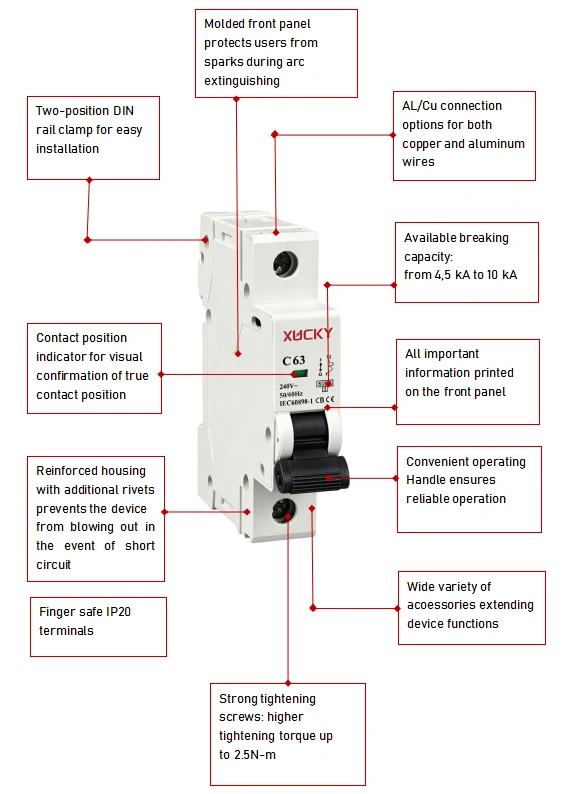

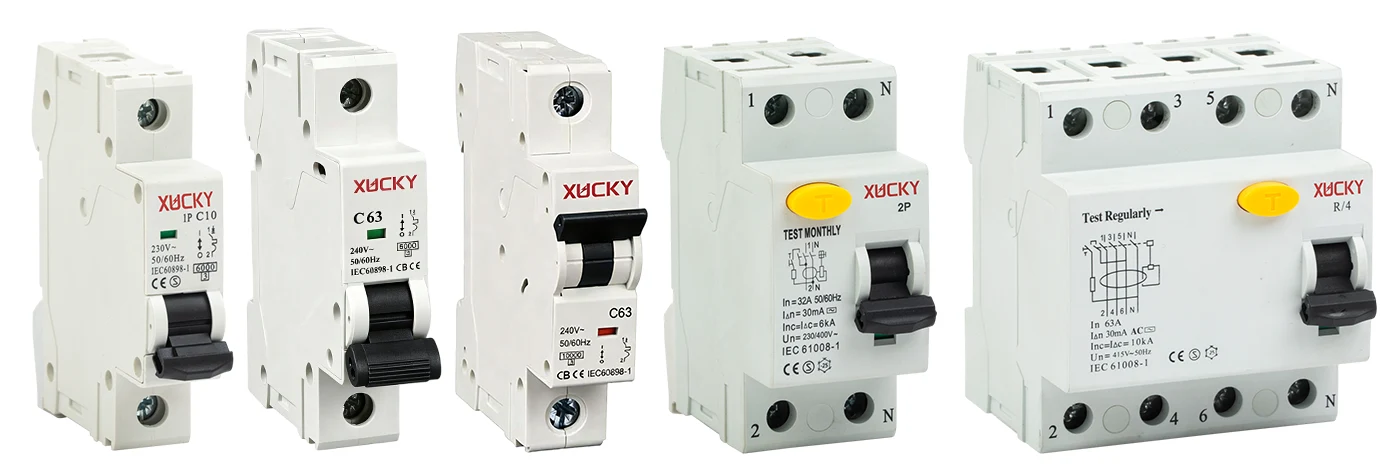

Le mini disjoncteur XUCKY série ALFHA est un dispositif de protection électrique haute performance, conçu pour les systèmes de distribution d'énergie basse tension. Il offre une protection fiable contre les surintensités et les courts-circuits pour les équipements électriques, les fils et les câbles, garantissant ainsi le fonctionnement sûr et stable du système électrique. Avec trois options de pouvoir de coupure (4,5 kA, 6 kA, 10 kA), il est largement applicable aux scénarios résidentiels, commerciaux et industriels.
● Identification claire et visible du produit
● Conception avancée
● Style uniforme avec design breveté
● Rapide et facile à installer
● Hautes performances
● Pour les applications domestiques et industrielles
● Gamme de produits étendue
● Fiabilité améliorée
|
|
|
|
|
|
|
|
|
|
Série |
ALF4.5K |
ALF6K |
ALF10K |
ALF-125 |
ALDFDC |
|
1 |
Indicateur de position des contacts |
Oui |
Oui |
Oui |
Oui |
Oui |
|
2 |
Standard |
CEI 60898-1 |
CEI 60898-1 |
CEI 60898-1 |
CEI 60947-2 |
CEI 60947-2 |
|
3 |
Fréquence nominale [Fn, Hz] |
50/60 |
50/60 |
50/60 |
50/60 |
- |
|
4 |
Pouvoir de coupure assigné [Icn, kA] |
4,5 / 6 |
6 |
10 |
10 |
6 |
|
5 |
Poteaux |
1P, 2P, 3P, 4P |
1P, 2P, 3P, 4P |
1P, 2P, 3P, 4P |
1P, 2P, 3P, 4P |
1P, 2P |
|
6 |
Tension de fonctionnement nominale [Ue, V] |
1P : 220/380 ; 230/4002P : 220/380 ; 230/4003P : 380 ; 400 ; 4154P : 380 ; 400 ; 415 |
1P : 220/380 ; 230/4002P : 220/380 ; 230/4003P : 380 ; 400 ; 4154P : 380 ; 400 ; 415 |
1P : 220/380 ; 230/4002P : 220/380 ; 230/4003P : 380 ; 400 ; 4154P : 380 ; 400 ; 415 |
1P : 220/380 ; 230/4002P : 220/380 ; 230/4003P : 380 ; 400 ; 4154P : 380 ; 400 ; 415 |
1P : 250 2P : 500 |
|
7 |
Courant nominal [In, A] |
1 ; 2 ; 3 ; 4 ; 6 ; 10 ; 13 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 |
1 ; 2 ; 3 ; 4 ; 6 ; 10 ; 13 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 |
1 ; 2 ; 3 ; 4 ; 6 ; 10 ; 16 ; 20 ; 25 ; 32 ; 35 ; 40 ; 50 ; 63 ; |
10 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 ; 80 ; 100 ; 125 |
1, 2, 3, 4, 5, 6, 10, 13, 16,20, 25, 32, 40, 50, 63 |
|
8 |
Courbes de déclenchement [type] |
B, C, D |
B, C, D |
C, D |
C, |
C |
|
9 |
Tension assignée de tenue aux chocs [Uimp, kV] |
4 |
4 |
4 |
4 |
6.2 |
|
10 |
Classe limite énergétique |
3 |
3 |
3 |
3 |
3 |
|
11 |
Degré de protection |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
|
12 |
Endurance mécanique [cycles] |
20 000 |
20 000 |
20 000 |
20 000 |
20 000 |
|
13 |
Endurance électrique [cycles] |
10 000 |
10 000 |
8000 |
8000 |
10000 |
|
14 |
Température ambiante de fonctionnement [°C] |
+40 à +55 |
+40 à +55 |
+25 à +50 |
+25 à +50 |
+25 à +50 |
|
15 |
Section des fils connectés [mm²] |
1-25 |
1-25 |
1-35 |
1-50 |
1-25 |
|
16 |
Couple de serrage [N·m] |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
17 |
Type de ligne entrante |
Haut ou bas |
Haut ou bas |
Haut ou bas |
Haut ou bas |
Haut ou bas |
|
18 |
Accessoires |
Oui |
Oui |
Oui |
- |
Oui |
● Capacité de coupure élevée : 4,5 kA/6 kA/10 kA en option, forte capacité de protection contre les courts-circuits, évitant efficacement les incendies électriques.
● Performance fiable : conforme aux normes CEI, contrôle de qualité strict, fonctionnement stable dans des environnements difficiles.
● Taille compacte : montage sur rail DIN, petit volume, économise de l'espace d'installation, adapté à diverses boîtes de distribution.
● Installation facile : structure simple, câblage et démontage pratiques, améliorant l'efficacité de la construction.
● OEM/ODM disponible : logo, couleur et paramètres personnalisables selon les exigences du client.
Largement utilisé dans les systèmes de distribution d'énergie basse tension tels que les bâtiments résidentiels, les complexes commerciaux, les usines, les hôpitaux, les centres commerciaux et les ateliers industriels, protégeant les équipements électriques, les fils et les câbles contre les dommages causés par les surintensités et les courts-circuits.
✅ Capacité de coupure supérieure : 4,5 kA/6 kA/10 kA en option, qui peut couper efficacement le courant de court-circuit, protéger votre équipement électrique et votre système d'alimentation contre les dommages et réduire le risque d'incendie électrique. C'est le choix idéal pour un usage résidentiel et industriel.
✅ Certification internationale : Conforme aux normes IEC 60898-1 et IEC 60947-2, avec certifications CE et CB (autres certifications disponibles sur demande). Il peut entrer en douceur au Moyen-Orient, en Asie du Sud-Est, en Afrique et sur d'autres marchés internationaux, sans avoir à vous soucier des problèmes de dédouanement.
✅ Spécifications complètes : numéros de pôles 1P, 2P, 3P, 4P disponibles, courant nominal de 6A à 63A, adapté à différents scénarios de distribution d'énergie. Que vous en ayez besoin pour un usage domestique, commercial ou industriel, la série ALFHA peut répondre à vos exigences.
✅ Haute qualité et durabilité : fabriqué avec une coque en PC ignifuge de haute qualité et des contacts en alliage d'argent, avec un contrôle de qualité et des tests stricts avant de quitter l'usine. Le produit a une bonne résistance à la chaleur, à la corrosion et une longue durée de vie, garantissant un fonctionnement stable dans des environnements difficiles.
✅ Prix direct usine et coopération flexible : en tant que fabricant, nous proposons des prix directs usine compétitifs, sans intermédiaires, maximisant ainsi votre espace de profit. Nous acceptons également les commandes OEM/ODM, prenant en charge le logo, la couleur et les paramètres personnalisés pour répondre aux besoins de votre marque.
WENZHOU XUCKY ELECTRIC CO., LTD est un fabricant professionnel de produits électriques, se concentrant sur la R&D, la production et l'exportation de MCB, MCCB, ACB et autres équipements électriques basse tension. Avec la certification du système de gestion de la qualité ISO 9001, nous disposons de lignes de production et d'équipements de test avancés, fournissant des produits de haute qualité et des prix compétitifs aux clients mondiaux. Nos produits sont exportés vers le Moyen-Orient, l’Asie du Sud-Est, l’Afrique, l’Amérique latine et d’autres régions, bénéficiant d’une bonne réputation sur le marché international.

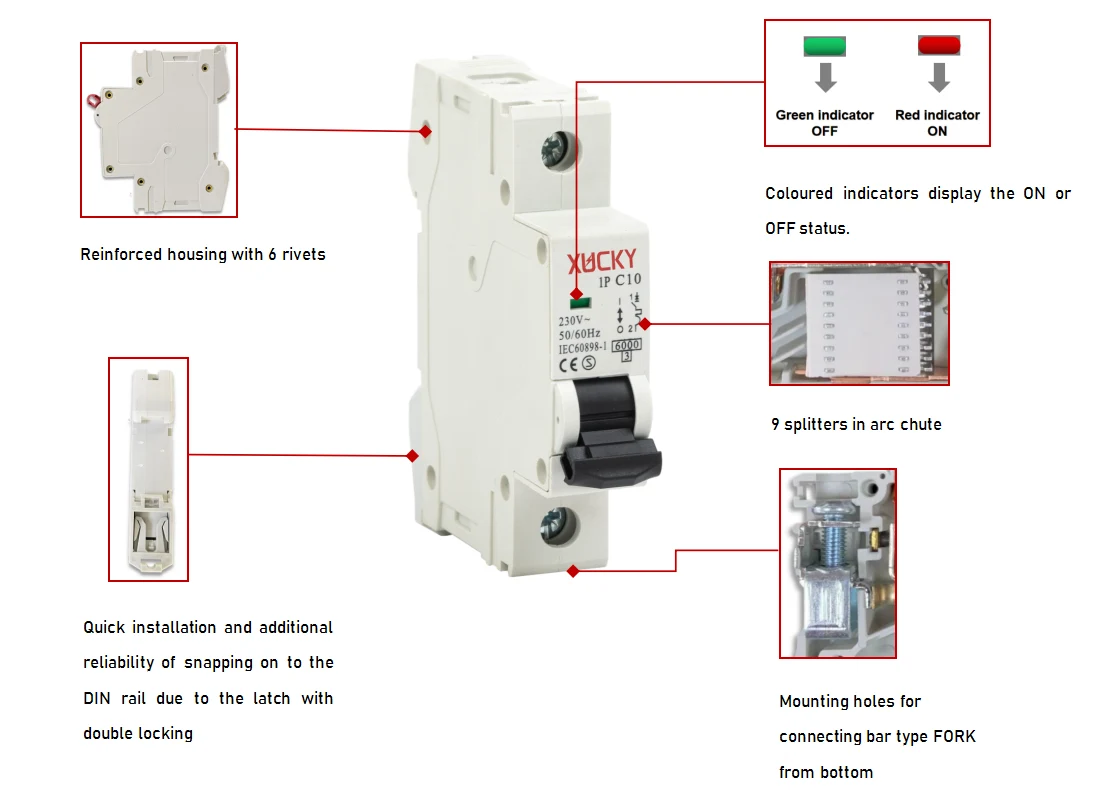

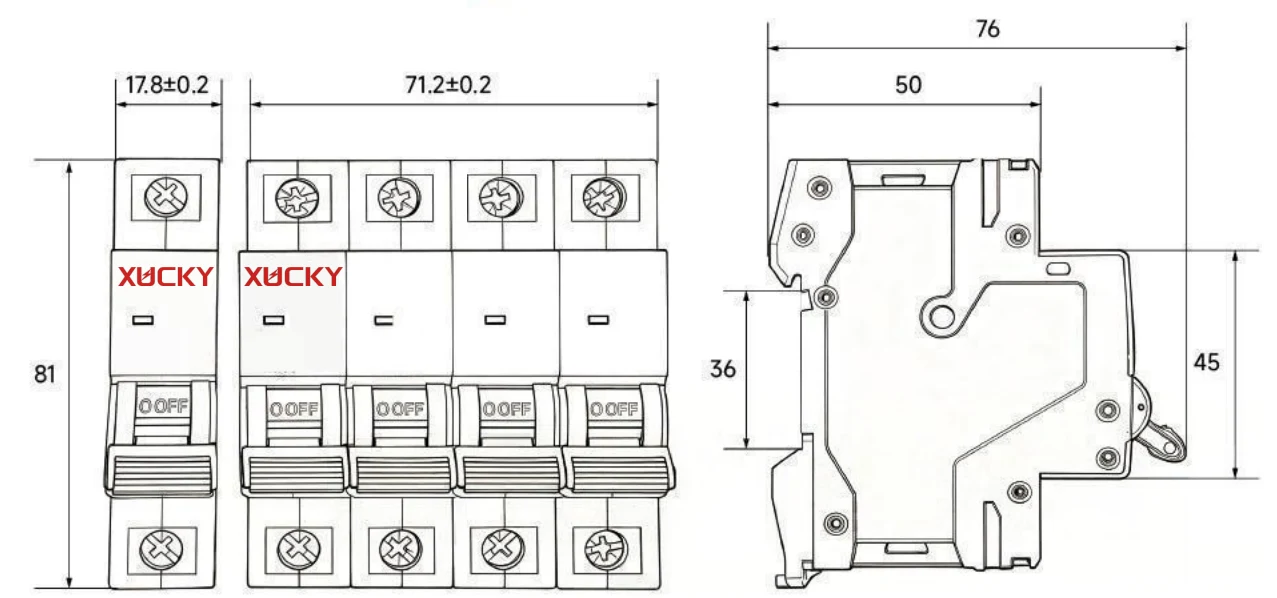

Les disjoncteurs miniatures ALF4.5K sont des appareils de commutation électromécaniques combinant deux fonctions principales : la protection contre les courts-circuits et la protection contre les surcharges. Les disjoncteurs miniatures (MCB) sont conçus pour les applications résidentielles et résidentielles et sont conformes à la norme CEI 60898-1. De plus, ils disposent d'un boîtier renforcé avec des rivets supplémentaires pour une rigidité accrue, et le panneau avant comprend un indicateur pour indiquer la position de contact physique. La pince à deux positions garantit un montage facile du MCB sur un rail DIN.
● Les MCB ALF4.5K sont utilisés dans les bâtiments commerciaux, publics, industriels et résidentiels :
● Transporter du courant dans des conditions normales ;
● Commutation manuelle peu fréquente des branches de circuit individuelles ;
● Protection contre les courants de surcharge et de court-circuit ;
● Composant final du système de distribution d'énergie du terminal.
|
Paramètres |
Valeurs |
|
Tension nominale Ue, V |
1P : 220/380 ; 230/400 ; 240/415 2P : 220/380 ; 230/400 ; 240/415 3P : 380 ; 400 ; 415 4P : 380 ; 400 ; 415 |
|
Fréquence fn, Hz |
50/60 |
|
Nombre de pôles |
1, 2, 3, 4 |
|
Courant nominal In, A |
1 ; 2 ; 3 ; 4 ; 6 ; 8 ; 10 ; 13 ; 16 ; 13 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 |
|
Tension assignée de tenue aux chocs Uimp, kV |
4 |
|
Types de déclenchement |
B, C, D |
|
Degré de protection |
IP20 |
|
Pouvoir de coupure assigné Icn, kA |
4,5 / 6 |
|
Classe de limitation énergétique |
3 |
|
Endurance mécanique, cycles O-C |
20 000 |
|
Endurance électrique, cycles O-C |
10 000 |
|
Température de fonctionnement, °C |
-40 à +55 |
|
Section des fils connectés, mm² |
1-25 |
|
Max. couple de serrage, N·m |
2.5 |

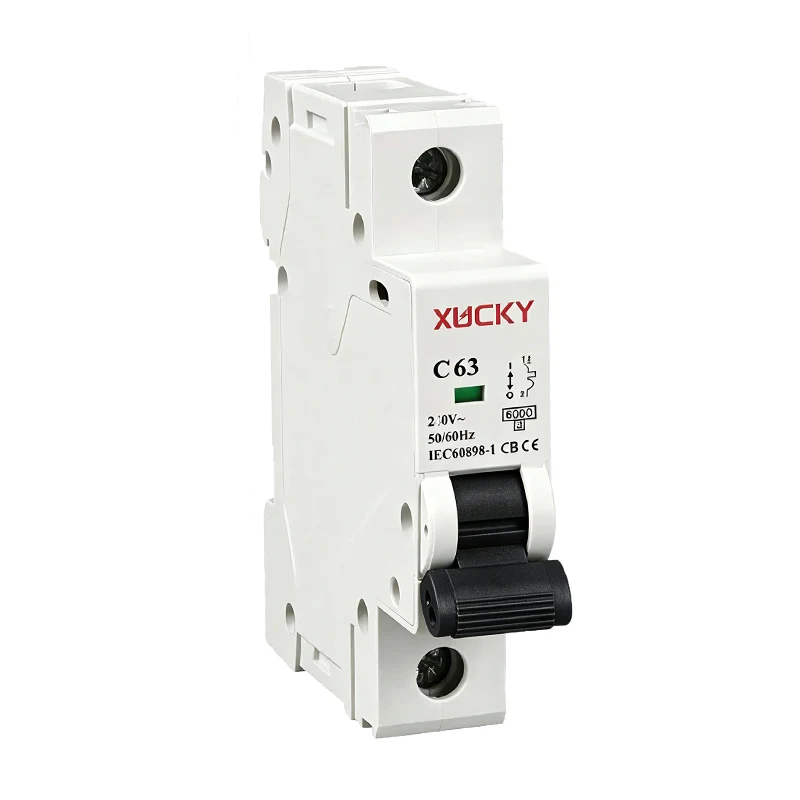

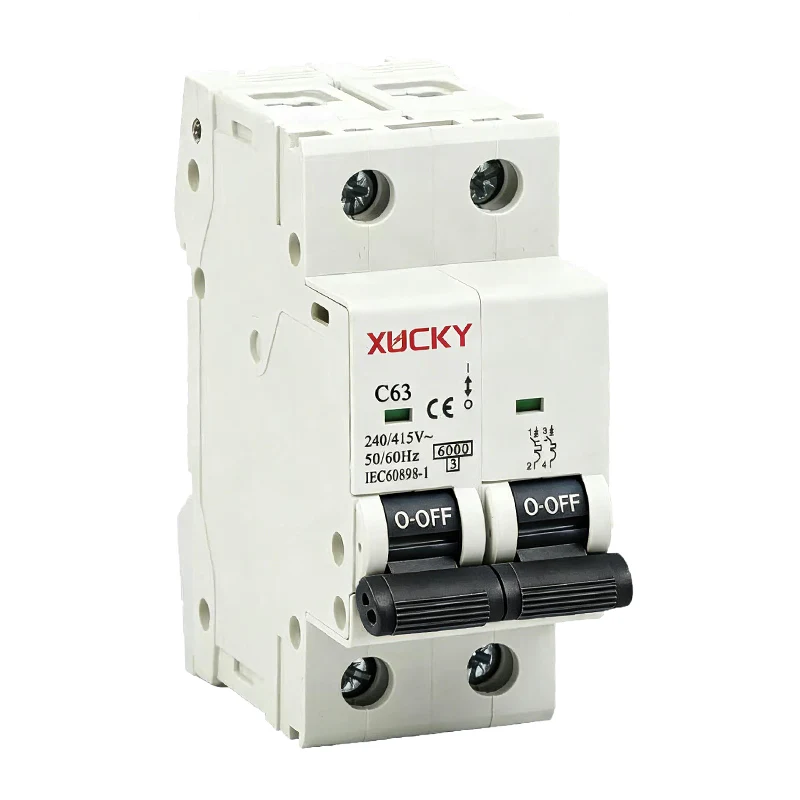

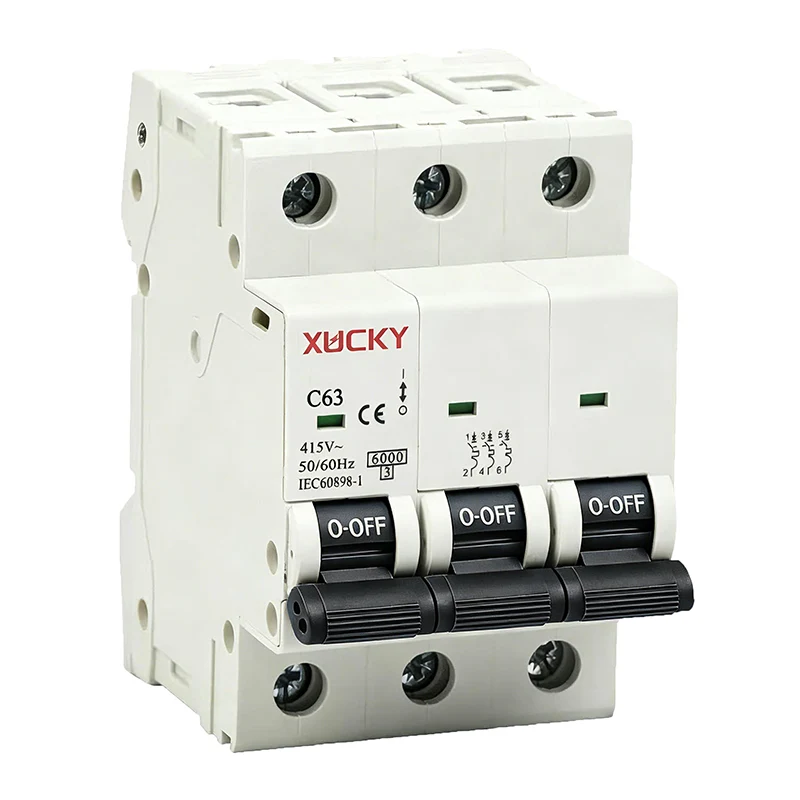

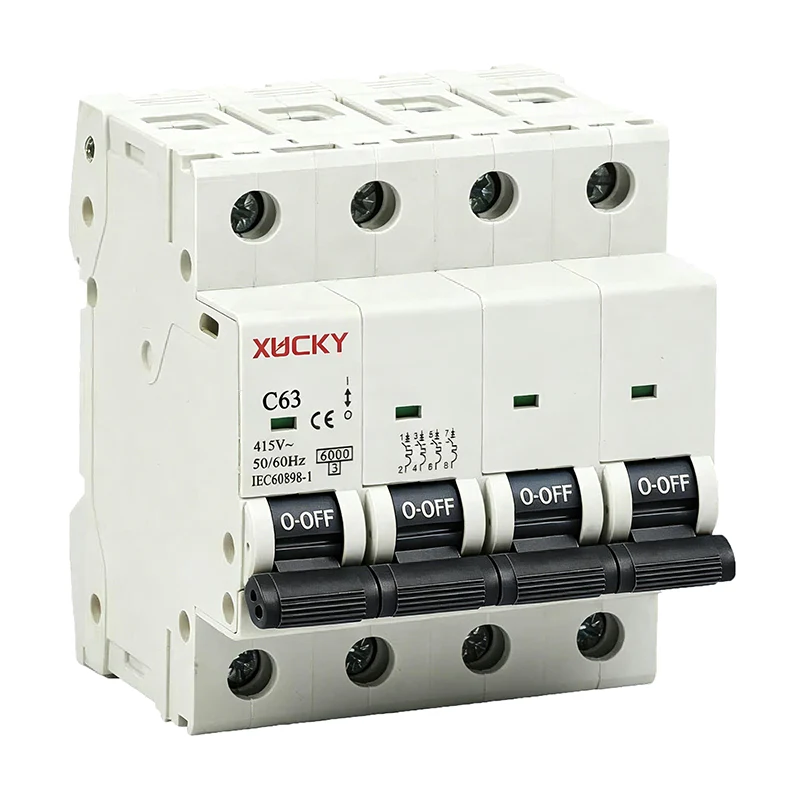

Les disjoncteurs miniatures ALF6K sont des appareils de commutation électromécaniques combinant deux fonctions principales : la protection contre les courts-circuits et la protection contre les surcharges. Les disjoncteurs miniatures (MCB) sont conçus pour les applications résidentielles et résidentielles et sont conformes à la norme CEI 60898-1. De plus, ils disposent d'un boîtier renforcé avec des rivets supplémentaires pour une rigidité accrue, et le panneau avant comprend un indicateur pour indiquer la position de contact physique. La pince à deux positions garantit un montage facile du MCB sur un rail DIN.
● Les MCB ALF6K sont utilisés dans les bâtiments commerciaux, publics, industriels et résidentiels :
● Transporter du courant dans des conditions normales ;
● Commutation manuelle peu fréquente des branches de circuit individuelles ;
● Protection contre les courants de surcharge et de court-circuit ;
● Composant final du système de distribution d'énergie du terminal.
|
Paramètres |
Valeurs |
|
Tension nominale Ue, V |
1P : 220/380 ; 230/400 ; 240/415 2P : 220/380 ; 230/400 ; 240/415 3P : 380 ; 400 ; 415 4P : 380 ; 400 ; 415 |
|
Fréquence fn, Hz |
50/60 |
|
Nombre de pôles |
1, 2, 3, 4 |
|
Courant nominal In, A |
1 ; 2 ; 3 ; 4 ; 6 ; 8 ; 10 ; 13 ; 16 ; 13 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 |
|
Tension assignée de tenue aux chocs Uimp, kV |
4 |
|
Types de déclenchement |
B, C, D |
|
Degré de protection |
IP20 |
|
Pouvoir de coupure assigné Icn, kA |
6 |
|
Classe de limitation énergétique |
3 |
|
Endurance mécanique, cycles O-C |
20 000 |
|
Endurance électrique, cycles O-C |
10 000 |
|
Température de fonctionnement, °C |
-40 à +55 |
|
Section des fils connectés, mm² |
1-25 |
|
Max. couple de serrage, N·m |
2.5 |

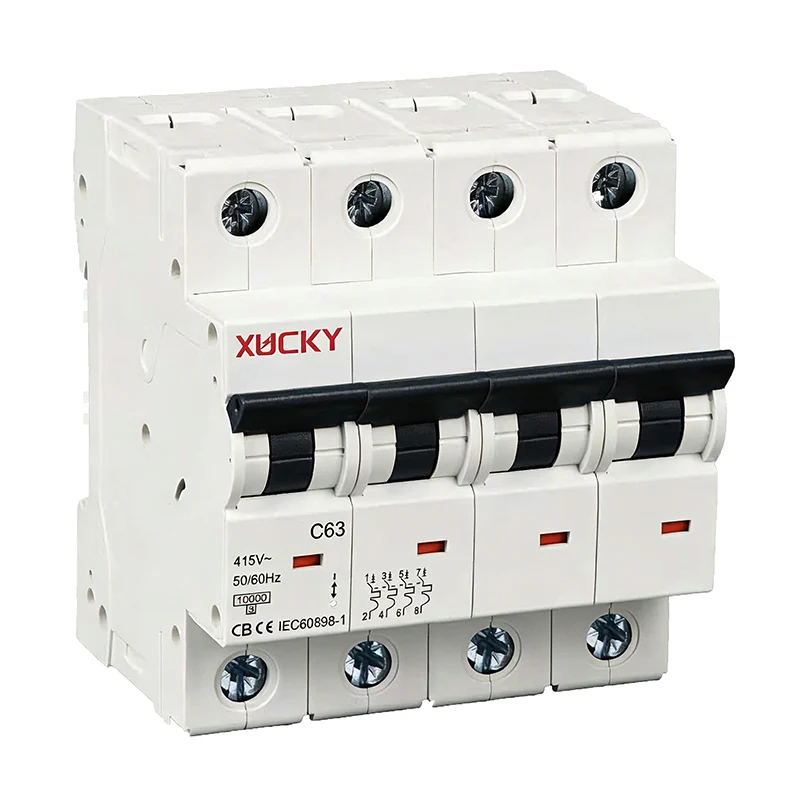

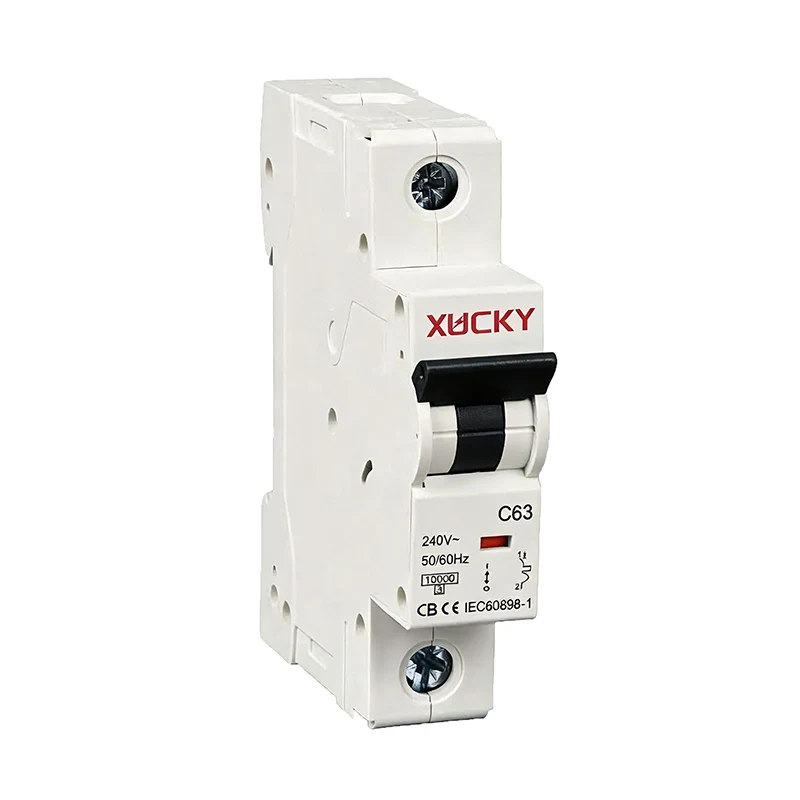

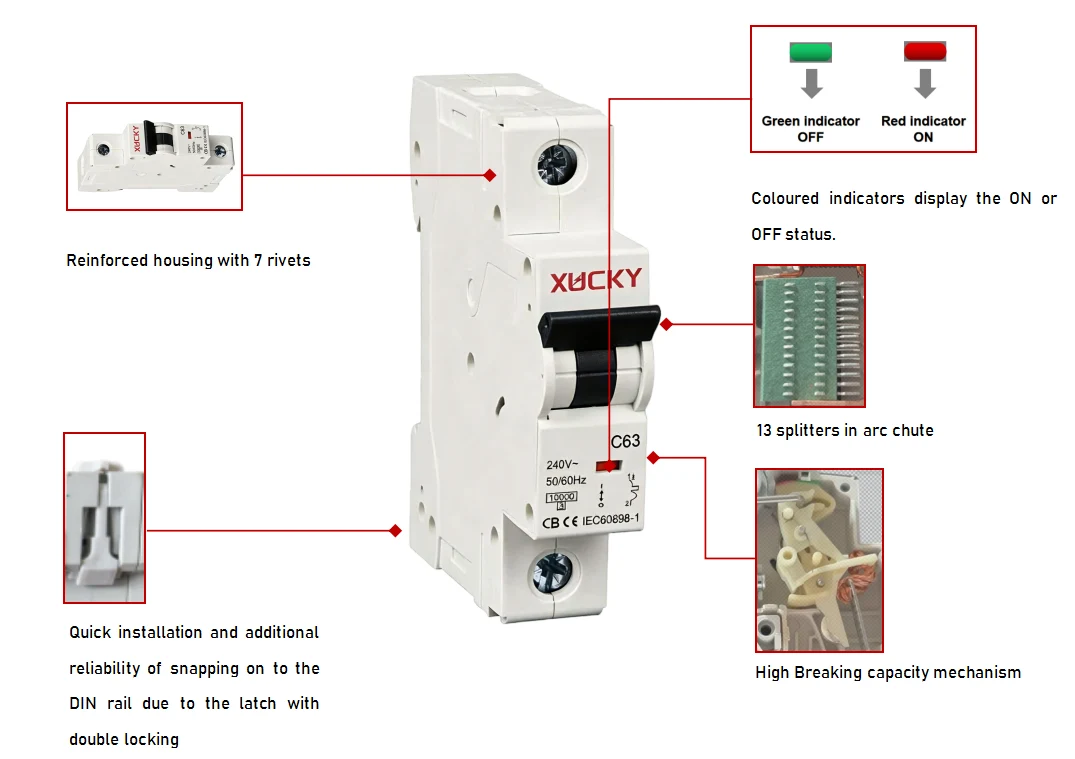

Les disjoncteurs miniatures ALF10K sont des appareils de commutation électromécaniques combinant deux fonctions principales : la protection contre les courts-circuits et la protection contre les surcharges. Les disjoncteurs miniatures (MCB) sont conçus pour les applications résidentielles et résidentielles et sont conformes à la norme CEI 60898-1. De plus, ils disposent d'un boîtier renforcé avec des rivets supplémentaires pour une rigidité accrue, et le panneau avant comprend un indicateur pour indiquer la position de contact physique. La pince à deux positions garantit un montage facile du MCB sur un rail DIN.
● Les MCB ALF10K sont utilisés dans les bâtiments commerciaux, publics, industriels et résidentiels :
● Transporter du courant dans des conditions normales ;
● Commutation manuelle peu fréquente des branches de circuit individuelles ;
● Protection contre les courants de surcharge et de court-circuit ;
● Composant final du système de distribution d'énergie du terminal.
● Pour les systèmes commerciaux, industriels et de haute puissance ; emplacements à courants de défaut élevés, principaux arrivants, usines.
|
Paramètres |
Valeurs |
|
Tension nominale Ue, V |
1P : 220/380 ; 230/400 ; 240/415 2P : 220/380 ; 230/400 ; 240/415 3P : 380 ; 400 ; 415 4P : 380 ; 400 ; 415 |
|
Fréquence fn, Hz |
50/60 |
|
Nombre de pôles |
1, 2, 3, 4 |
|
Courant nominal In, A |
1 ; 2 ; 3 ; 4 ; 6 ; 8 ; 10 ; 13 ; 16 ; 13 ; 20 ; 25 ; 32 ; 40 ; 50 ; 63 |
|
Tension assignée de tenue aux chocs Uimp, kV |
4 |
|
Types de déclenchement |
B, C, D |
|
Degré de protection |
IP20 |
|
Pouvoir de coupure assigné Icn, kA |
10 |
|
Classe de limitation énergétique |
3 |
|
Endurance mécanique, cycles O-C |
20 000 |
|
Endurance électrique, cycles O-C |
10 000 |
|
Température de fonctionnement, °C |
-40 à +55 |
|
Section des fils connectés, mm² |
1-25 |
|
Max. couple de serrage, N·m |
2.5 |
Grâce à leur pouvoir de coupure élevé de 10 kA, les disjoncteurs miniatures ALF-125 combinent toutes les caractéristiques du modèle précédent (interchangeable) et les dernières innovations. Le boîtier du MCB mesure 1,5 module (27 mm) de large avec un courant nominal jusqu'à 125A.
● Les MCB ALF-125 sont utilisés dans les bâtiments commerciaux, publics, industriels et résidentiels :
● Courant transporté dans des conditions normales ;
● Commutation manuelle peu fréquente des branches de circuit individuelles ;
● Protection contre les courants de surcharge et de court-circuit ;
● Composant final du système de distribution d'énergie du terminal.
|
Paramètres |
Valeurs |
|
Tension nominale Ue, V |
1P : 220/380 ; 230/400 ; 240/415 2P : 220/380 ; 230/400 ; 240/415 3P : 380 ; 400 ; 415 4P : 380 ; 400 ; 415 |
|
Fréquence fn, Hz |
50/60 |
|
Nombre de pôles |
1, 2, 3, 4 |
|
Courant nominal In, A |
10 ; 16 ; 20 ; 25 ; 32 ; 35 ; 40 ; 50 ; 63 ; 80 ; 100 ; 125 |
|
Tension assignée de tenue aux chocs Uimp, kV |
4 |
|
Types de déclenchement |
C, D |
|
Degré de protection |
IP20 |
|
Pouvoir de coupure assigné Icn, kA |
10 |
|
Classe de limitation énergétique |
3 |
|
Endurance mécanique, cycles O-C |
20 000 |
|
Endurance électrique, cycles O-C |
8 000 |
|
Température de fonctionnement, °C |
-25 à +55 |
|
Section des fils connectés, mm² |
1-35 |
|
Max. couple de serrage, N·m |
2.5 |
Les interrupteurs d'isolement de la série ALI-125 sont principalement utilisés comme interrupteur principal dans les appareils électriques terminaux pour isoler les lignes de distribution d'énergie AC 50/60 Hz avec une tension nominale jusqu'à 400 V et un courant nominal jusqu'à 125 A. Ils peuvent également être utilisés pour des connexions et déconnexions peu fréquentes de circuits et sont largement utilisés dans les entreprises industrielles et minières, les immeubles de grande hauteur, les lieux commerciaux et résidentiels.
L'interrupteur d'isolement ALI-125 fournit une coupure visible pour la protection du personnel ; utilisé dans les tableaux de distribution, en amont des disjoncteurs et dans les équipements où une isolation sûre est requise.
Norme : confirmation selon EN/IEC60947-3
Nombre de pôles : 2P,4P
Courants nominaux : 16,20, 25,32, 40,50,63, 80, 100, 125A
Tension nominale :
2P 240V/415V-AC 50/60Hz
4P 415V-AC 50/60Hz
Catégorie d'utilisation: AC-22A
gauche : 12le,t=0,1s
Capacité nominale de fermeture de court-circuit Icm : 20le, t=0,1s
Capacité nominale de fermeture et de coupure : 3le,1,05Ue, COSφ =0,65
Tension nominale d'isolation Ui : 690 V
Tension nominale de tenue aux chocs Uimp : 4000 V
Endurance électrique : 1500
Endurance mécanique : 10000
Type de terminal : type de cosse et type de broche
Capacité du terminal : Câbles jusqu'à 50 mm²
Degré de protection : IP20
Installation : Montage sur rail DIN 35 mm
Largeur : 17,5 mm par pôle
1. Température de l'air ambiant : limite supérieure + 40 °C, limite inférieure - 5 C et température moyenne sur 24 heures ne dépassant pas +35 °C.
2. Altitude du site d'installation ne dépassant pas 2 000 m.
3. Humidité relative ne dépassant pas 50 % à une température maximale de + 40 °C. Une humidité relative plus élevée est autorisée à des températures plus basses, telles que 90 % à 20 °C. Des mesures spéciales doivent être prises pour remédier à la condensation occasionnelle due aux changements de température.
4. Degré de pollution : niveau 2.
5. Catégorie d'installation : II,III.
6. Installé à l'aide d'un rail DIN standard TH35-7.5.
Les déconnexions doivent généralement être inversées avec la main tournée vers le haut pour la connexion actuelle.
8. L'emplacement d'installation doit être exempt d'impacts et de vibrations importants.
9. Cycle de service nominal : service continu.
Dimensions hors tout et d'installation (mm)

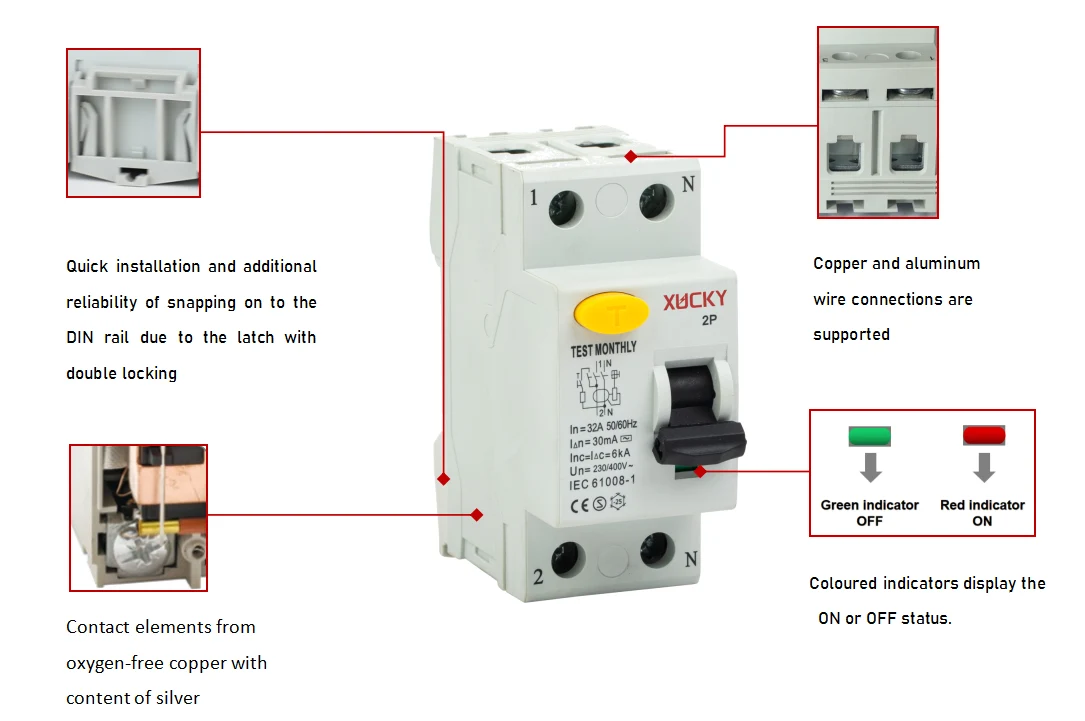

Le disjoncteur à courant résiduel (RCCB) ALFR est une nouvelle génération de dispositifs utilisés pour protéger les personnes contre les chocs électriques par contact direct et indirect et pour protéger les équipements contre les incendies provoqués par des courants de fuite. Afin de protéger les consommateurs contre les courants de surcharge et de court-circuit, le RCCB doit être utilisé avec le MCB. Performance sélective.
● Protection des personnes contre les chocs électriques par contact direct et indirect ;
● Protection des équipements électriques (EE) en cas de dommages à l'isolation des conducteurs et de pannes des équipements électriques (EE) ;
● Protection des équipements contre les incendies provoqués par des courants de fuite vers le boîtier ou la terre ;
● Le RCCB de type A est utilisé dans les bâtiments et les zones résidentielles équipés d'appareils électroménagers (TV, ordinateurs personnels, sources lumineuses réglables, machines à laver modernes, etc.).
|
Paramètres |
Valeurs |
|
Tension nominale Ue, V |
230/400 |
|
Fréquence fn, Hz |
50 |
|
Le nombre de pôles |
2, 4 |
|
Pouvoir assigné de coupure en court-circuit Icn, A |
6000/10000 |
|
Courant nominal In, A |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
|
Courant résiduel de coupure assigné IΔn, mA |
10, 30, 100, 300 |
|
Courbe de déclenchement |
B, C |
|
Type de déclenchement par courant résiduel |
A, CA |
|
Type par délai |
S (type CA) |
|
Courant résiduel assigné de non-fonctionnement IΔno, mA |
0,5IΔn |
|
Type de protection contre les fuites |
Dépend de la tension (électromagnétique) |
|
Degré de protection |
IP20 |
|
Endurance mécanique, cycles O-C |
10000 |
|
Endurance électrique, cycles O-C |
2500 |
|
Températures de fonctionnement, °C |
-25…+55 |
|
Section des fils de connexion, mm² |
1 – 25 |
|
Couple de serrage, max. N·m |
2.5 |
