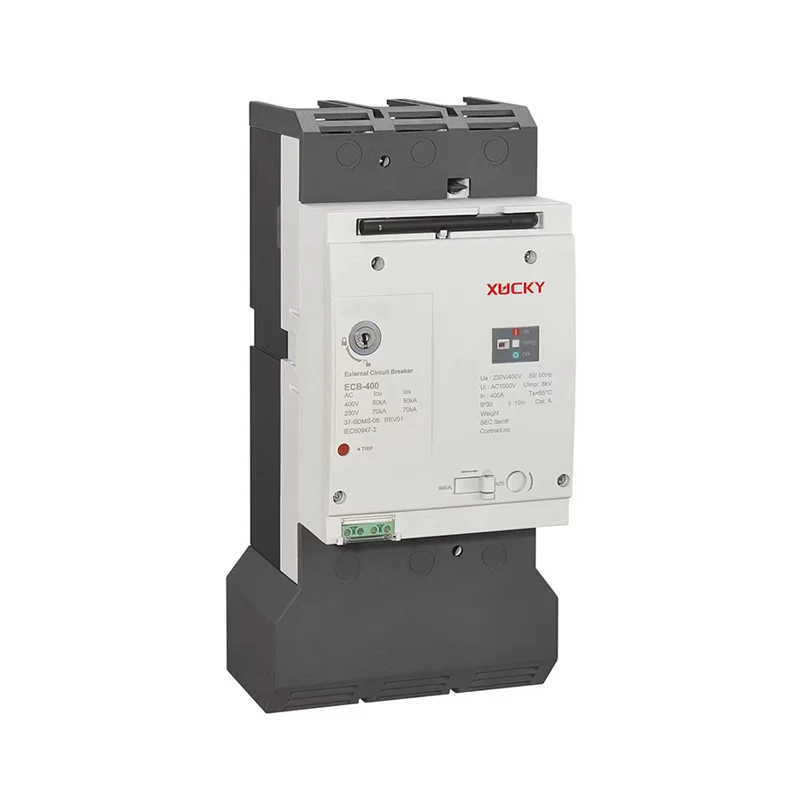

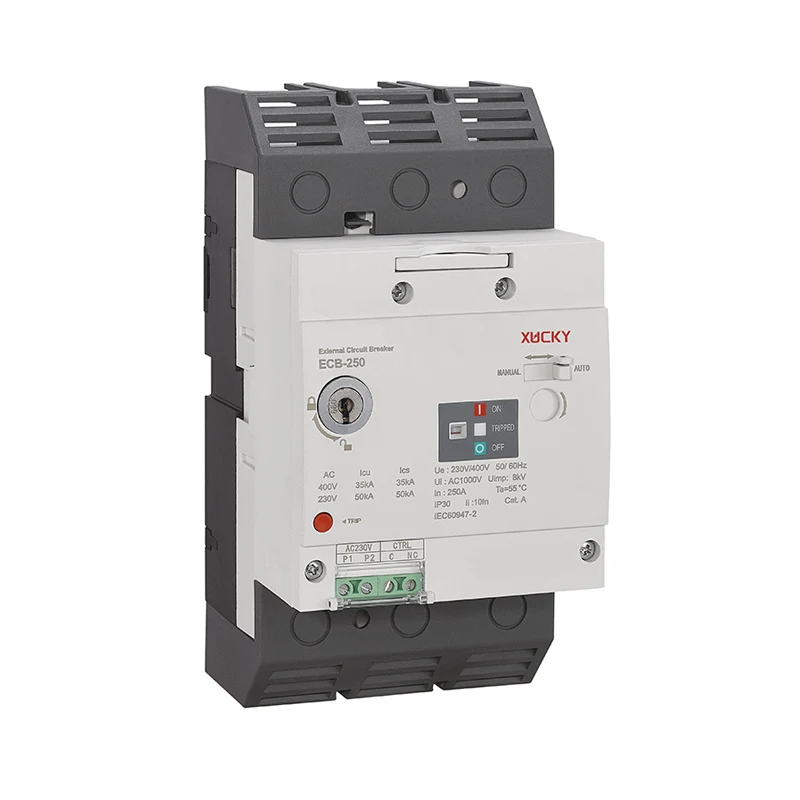

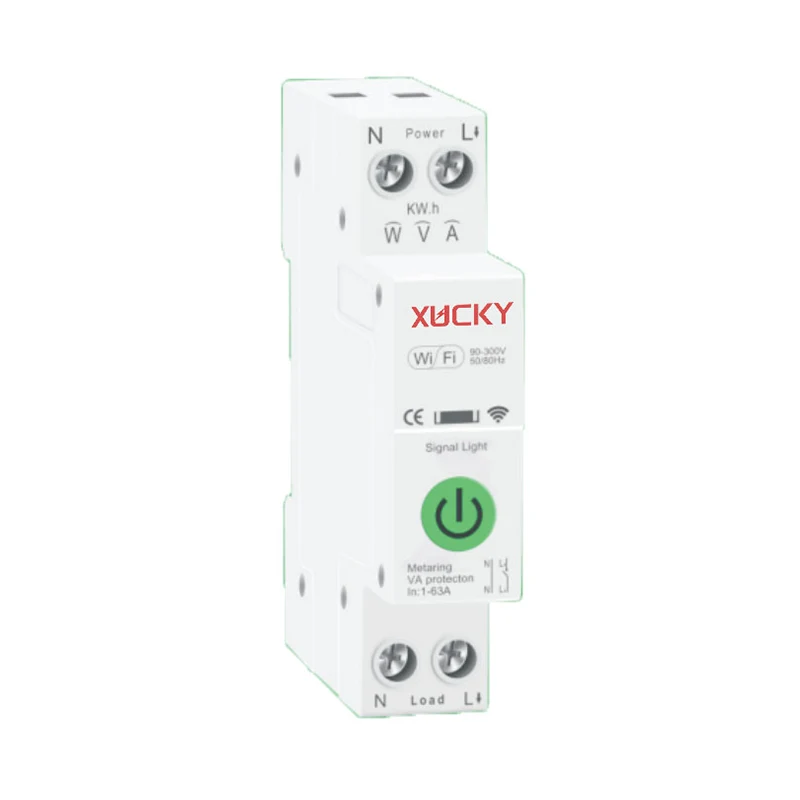

Disjoncteur électronique BCE

Champ d'application

Le produit XUCKY Electronic circuit breaker ECB (External circuit breaker) est conçu pour être utilisé dans une variété d'applications où un contrôle et une surveillance précis des systèmes électriques sont nécessaires. Il convient aux environnements commerciaux et industriels, y compris, mais sans s'y limiter, aux systèmes de distribution d'énergie, aux processus d'automatisation et aux solutions de gestion de l'énergie. XUCKY ECB adapté pour AC 50 Hz/60 Hz. dans des circonstances normales, le disjoncteur du mécanisme de commande électrique peut être utilisé pour la conversion peu fréquente de la ligne et le démarrage peu fréquent du moteur. La série de commandes électriques est de petite taille, facile à installer, stable en fonctionnement, avec affichage intuitif et peut être utilisée manuellement. Ses performances globales ont atteint le niveau avancé de produits similaires dans le monde.

Classification

Le produit ECB appartient à la catégorie des appareils électriques intelligents, spécifiquement conçus pour surveiller et contrôler les paramètres électriques. Il peut être classé comme contrôleur intelligent avancé pour les systèmes électriques.

Performances du contrôleur intelligent

Le contrôleur intelligent du produit ECB offre des performances supérieures en termes d'acquisition, de traitement et de réponse des données. Les principales fonctionnalités incluent :

● Surveillance en temps réel de la tension, du courant, du facteur de puissance et de la consommation d'énergie

● Détection de pannes et alarmes automatisées

● Capacités d'accès et de contrôle à distance

● Paramètres et seuils personnalisables pour des performances système optimales

Conditions normales de travail

Pour garantir un fonctionnement fiable, le produit ECB doit être installé et utilisé dans les conditions suivantes :

● La température ambiante est de -5℃~+40℃ Entre les deux, l'altitude ne dépasse pas 2 000 mètres.

● Conditions atmosphériques : la température la plus élevée est de 40 ℃. L'humidité relative de l'air ne dépasse pas 50 % et une humidité relative plus élevée peut être autorisée à des températures plus basses, telles que 20 ℃. Le temps atteint 90 %.。Des mesures spéciales doivent être prises pour la condensation provoquée occasionnellement en raison des changements de température.

● Le champ magnétique externe du site d'installation ne doit dépasser dans aucune direction. 5 fois le champ géomagnétique, éviter les interférences électromagnétiques importantes (telles que les moteurs de haute puissance ou les convertisseurs de fréquence) à proximité du produit, pas de gaz explosifs et corrosifs, pas de pluie et invasion de neige, sec et aéré.

● Niveau de pollution : Niveau 3 ; Catégorie d'installation : III

Brève introduction de la structure

● Le mécanisme de commande électrique se situe entre 85 et 110 % de la tension de fonctionnement nominale (24 V CC, la plage de tension autorisée est de 22,4 à 25,2 V CC), ce qui peut garantir le fonctionnement fiable du disjoncteur.

● Tension de fonctionnement : AC220V/DC220V, AC380V/DC380V, DC24V ; un total de 3 tensions de fonctionnement.

● P1 et P2 sont les bornes d'accès à l'alimentation en fonctionnement. P1 et P2 doivent être isolés du circuit principal du disjoncteur et peuvent résister à une résistance à la tension d'au moins 2 000 V CA/1 min entre le circuit principal et ne doivent pas tomber en panne ni contourner. L'instrument de résistance de tension de détection utilisé est conforme à la norme IEC60947-1 (GB14048).1) Exigences

● S1, S2, S4 sont l'extrémité d'accès de la ligne de contrôle et le signal est le signal d'impulsion (connexion à court terme) ; les contacts du relais de table sont connectés à S1 (point commun), S2 (fermé), S4 (ouvert). Lorsque S1 et S2 sont connectés via les contacts du relais de table, le disjoncteur est fermé (la commande de fermeture ne nécessite pas la connexion ou la déconnexion du signal pour s'exécuter uniformément) ; lorsque S1 et S4 sont connectés via les contacts du relais de table, le disjoncteur est divisé (la commande de commutation ne nécessite pas que le signal soit connecté ou déconnecté)

● Lorsque le mode automatique est commuté pour actionner manuellement le disjoncteur pour fermer ou diviser le portail, le disjoncteur peut fermer ou diviser le portail. Il n'est pas affecté par les signaux d'activation ou de déconnexion de S1, S2 et S4.

● Lorsque le disjoncteur de fonctionnement en mode manuel est fermé ou déconnecté et commuté en mode automatique, le disjoncteur n'a pas besoin de fonctionner selon le mode de commande du signal, il suffit de ré-actionner le signal de fermeture S1, S2 pour allumer le disjoncteur afin de fermer (la commande de fermeture ne nécessite pas la connexion ou la déconnexion du signal) ; le commutateur S1, Déduction (la commande ne nécessite pas que le signal soit connecté ou déconnecté pour s'exécuter).

● Lorsque le disjoncteur échoue en cas de déclenchement ou de déclenchement par court-circuit, la fonction d'auto-réinitialisation d'une seconde (fonctionnement automatique du disjoncteur en position répartiteur) sera retardée en mode automatique, qui ne sera pas contrôlé par le signal avant le déclenchement ou le déclenchement. (le signal de fermeture est uniformément connecté ou le signal de porte est uniformément connecté); seul le portail est fermé (la commande de fermeture ne nécessite pas que le signal soit connecté ou déconnecté uniformément) ; les portes S1 et S4 sont connectées au disjoncteur (la commande de porte ne nécessite pas de connexion ou de déconnexion du signal pour son exécution). En mode manuel, il n'y a aucune opération de fermeture ou de sectionnement du disjoncteur.

Description de l'apparence

Performance des paramètres du produit

Données techniques
