Disjoncteur miniature L7

Présentation de notre nouveau disjoncteur miniature, le L7 de Xucky! Il est disponible en polarités 1P, 2P, 3P, 4P et se conforme aux normes IEC60898 - 1 / gb / T10963.1. Le disjoncteur de circuit miniature L7 offre une surcharge et une protection court-circuit. Avec CE, CB, certifications, c'est fiable. Le courant nominal varie de 1A à 63A, et la tension nominale est de 230 / 240v (1p) et 400 / 415V (2p - 4p). Il a une capacité de rupture élevée de 6 / 10KA, une coquille enflammée et peut être installée n'importe où. Avec une longue durée de vie électrique et mécanique, c'est un excellent choix pour diverses applications.

envoyer une demande

Description du produit

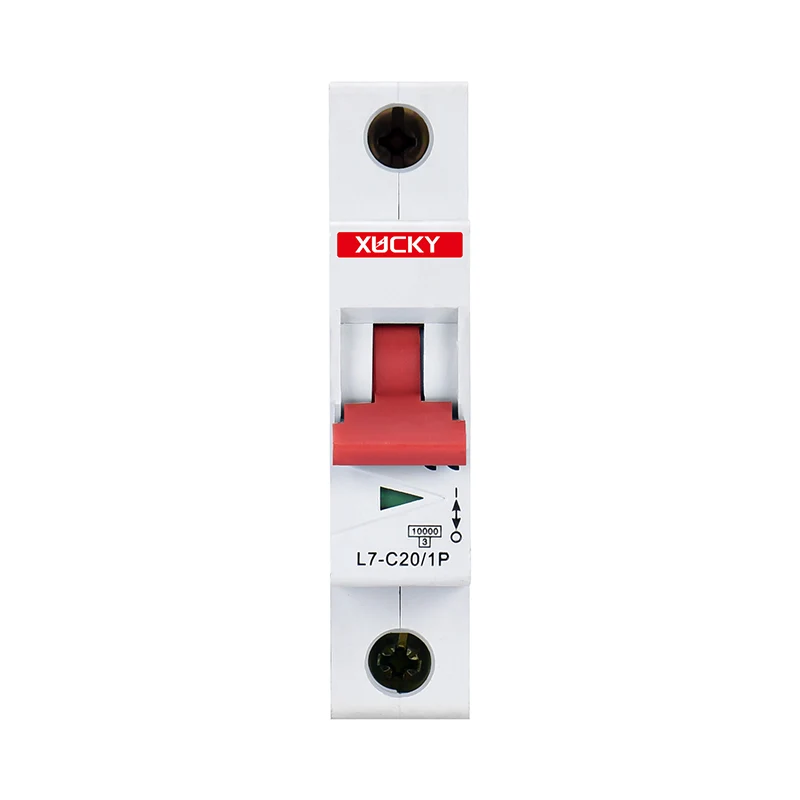

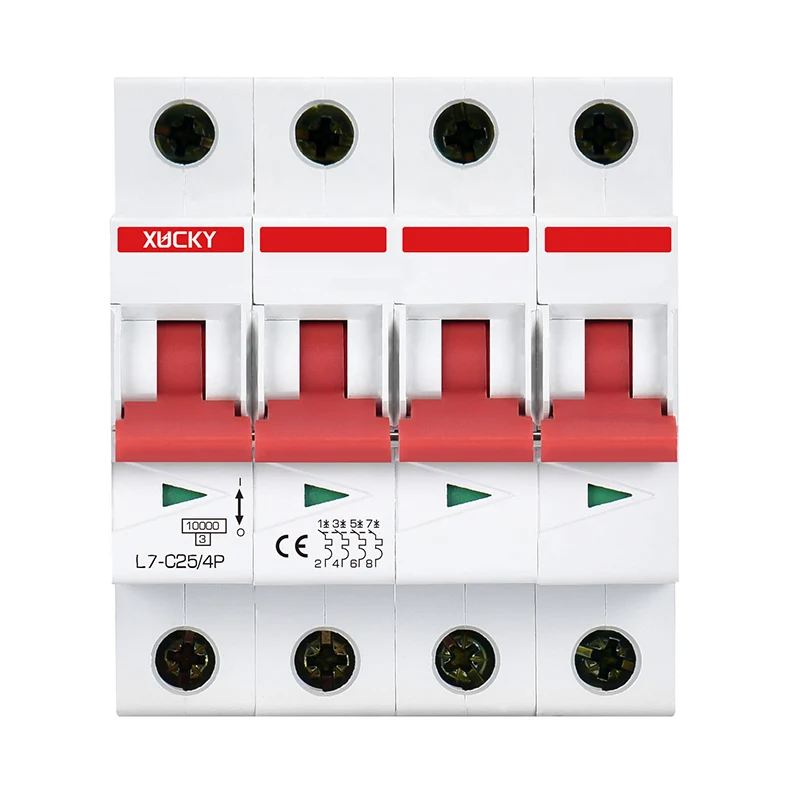

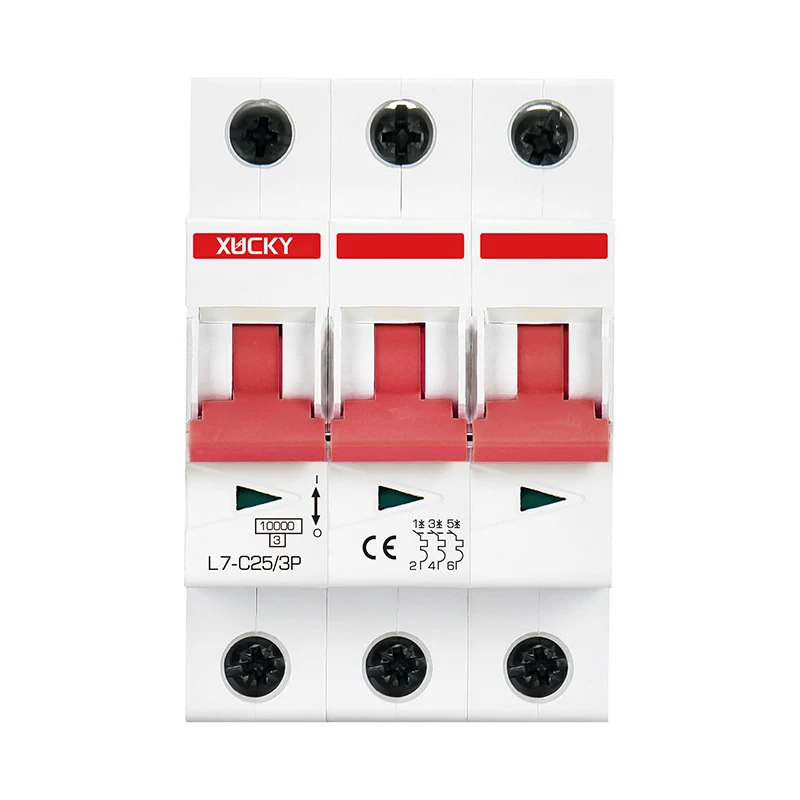

L7 Miniature Circuit Breaker

Spécifications techniques

● Polarité: 1p, 2p, 3p, 4p;

● Conforme aux normes: IEC60898-1 / gb / t10963.1;

● Fonction du produit: surcharge et protection de court-circuit;

● Certification: CE,CB,SAA;

● Courant nominal en (a): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Tension nominale UE: 230 / 240V (1p), 400 / 415V (2p ~ 4p);

● Fréquence nominale (Hz): 50/60;

● Tension d'isolation nominale: 500 V;

● Tension avec tension avec impulsion (impact) KU: 4;

● Capacité de rupture nominale ICN (KA): 6 / 10KA;

● Niveau de protection: IP20;

● Lifesan électrique (temps): 10 000;

● Durée de vie mécanique (temps): 30 000;

● Capacité de rupture:

● Flame ignifuge: Niveau V0;

● Emplacement d'installation: tout emplacement;

● Réduction de fil applicable; Fil solide (mm): 1-35; Fil torsadé (MM2): 1-25;

● Couple de câblage maximal (n. M): 3,5;

● Température environnementale (C): -25 à + 45, humidité maximale de 95%;

● Température de stockage (C): - 40- +75;

● Niveau de limite d'énergie: 3;

● Altitude d'installation (mètres): ne dépassant pas 2000.

Caractéristiques

● Clôture rapide: assurer un fonctionnement fiable des charges d'impact et prolonger la durée de vie des disjoncteurs;

● Il y a une fenêtre d'indicateur d'ouverture et de clôture claire sous la poignée;

● Les informations imprimées sur la surface du produit sont durables, claires et pas faciles à effacer;

● L'émission de gaz ionisés est soumise aux restrictions les plus strictes: distance de grille de 45 mm;

● Ce disjoncteur miniature L7 est conforme au type B de la norme IEC 60898-1, les caractéristiques des courbes de voyage de type C et de type D.

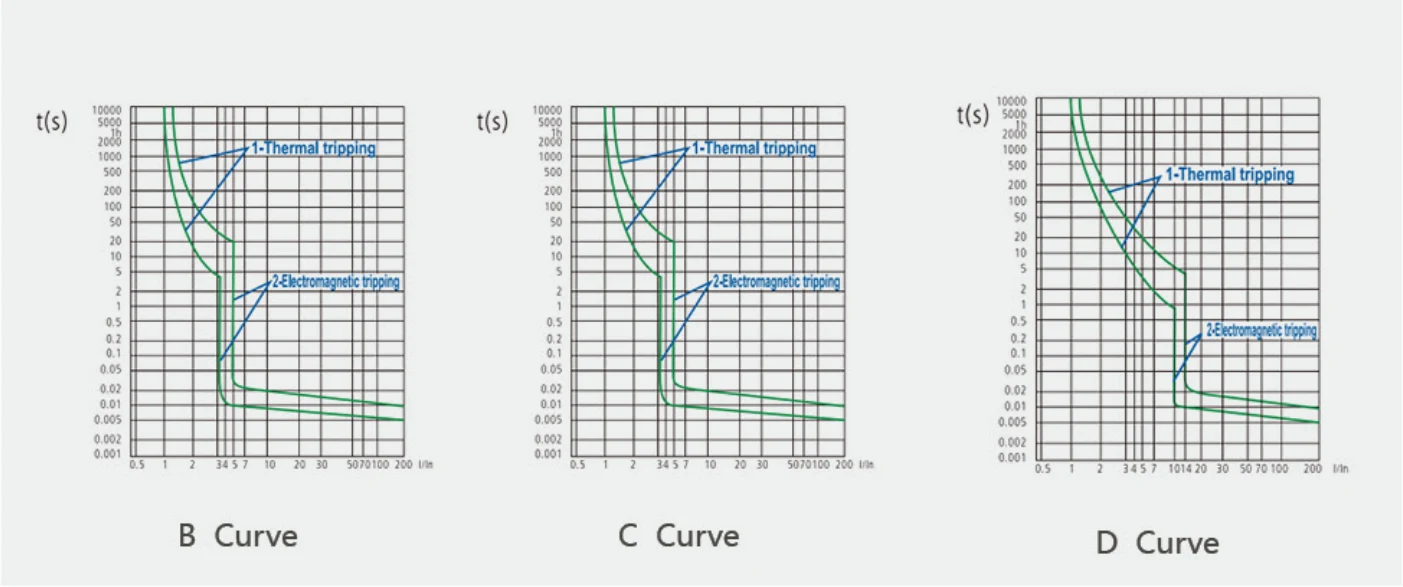

Trébucher les courbes caractéristiques

IEC 60898-1

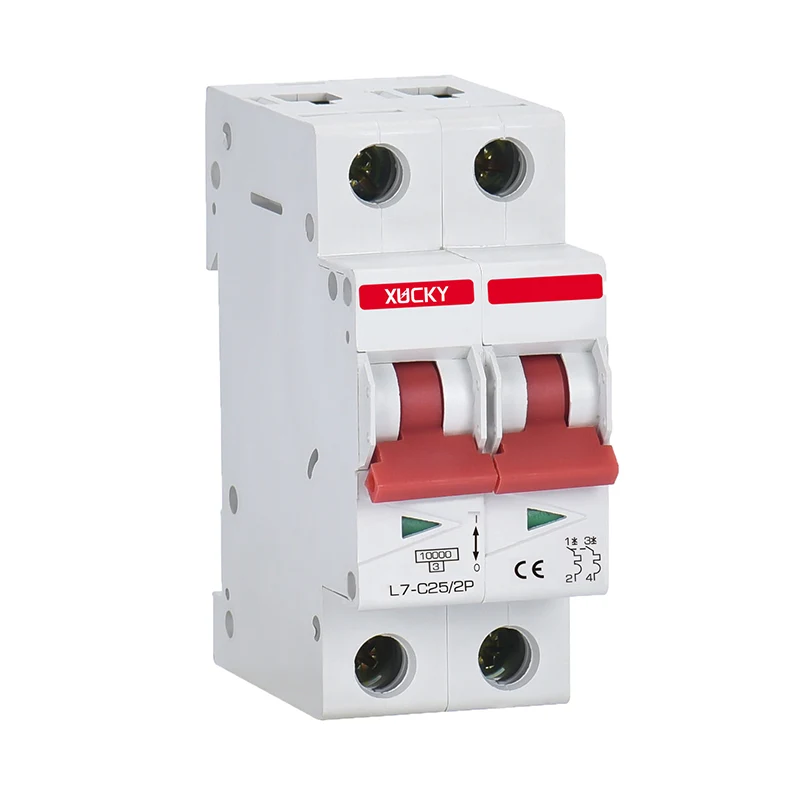

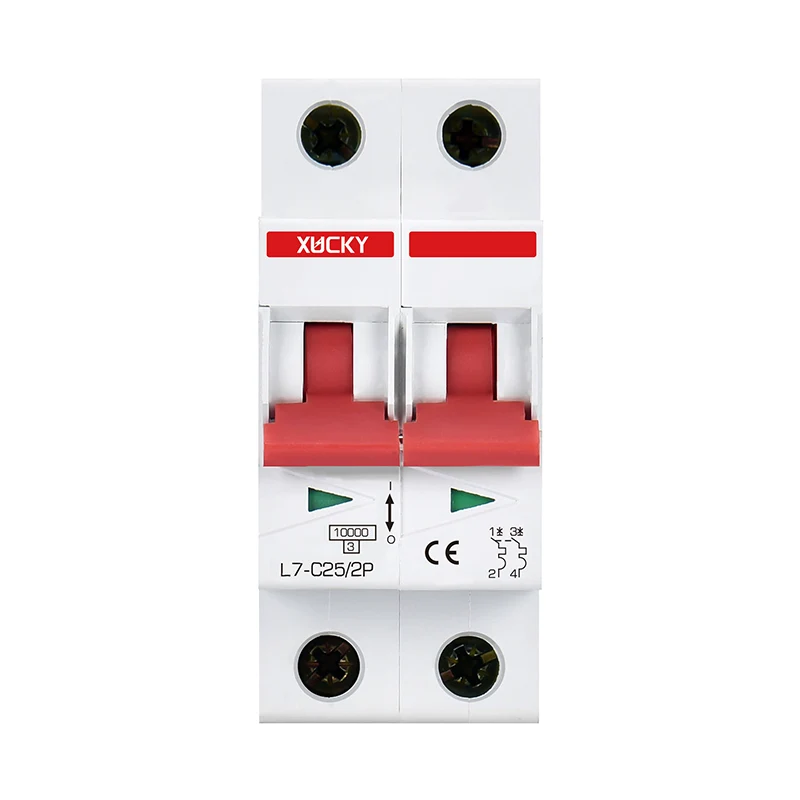

L7 Miniature Circuit Breaker

Libération magnétique

Lorsqu'un court-circuit de circuit se produit, un déclenchement instantané est obtenu par un aimant avec un noyau de fer. Selon la norme 1ec60898, ce disjoncteur miniature L7 peut être divisé en trois types: B, C et D.

	Courant de test	Temps de déclenchement	Applications
Courbe b	3LN 5ln	0,1 0,1 32A)	Le type B ne s'applique qu'aux charges actives: - Furmace électrique électrique à eau électrique
Courbe C	5 pouces 10LN	0,1 0,1 32A) T <0,1S	Le type C convient aux charges ordinaires: -Lampe -Power -Moteur de puissance
C courbe	10LN 20 pouces	0,1 0,1 32A) T <0,1	Contrôler et protéger les circuits avec un courant de surtension instantané (Grands moteurs)

Libération thermique

● Une fois que la surcharge se produit dans le circuit, la bande bimétallique du disjoncteur se pliera en raison de la chaleur, ce qui fait que les contacts se déconnectent et entraînant un déclenchement thermique;

● La norme IEC définit la plage de temps de déclenchement pour différents courants de surcharge;

● La température de l'environnement de test de référence est de 30 ° C.
