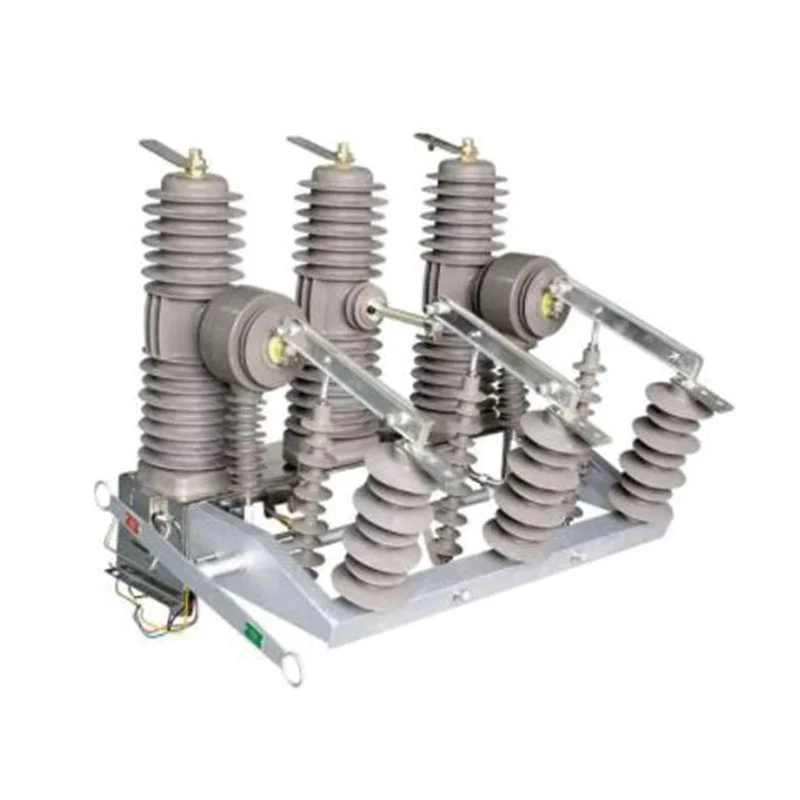

Disjoncteur à vide haute tension extérieur série ZW32-24

Le disjoncteur à vide haute tension extérieur série ZW32-24 est un équipement de commutation extérieur triphasé AC 50Hz 24KV
♦ Méthode d'installation : monté sur poteau ;
♦ Mécanisme de commande : mécanisme de commande à ressort et mécanisme de commande à aimant permanent ;
♦ Type de poteau : poteau intégré ;
♦ Application : sous-station extérieure 24kV, centrale électrique.
♦ Type de fonctionnement, manuel, électrique, télécommande.

envoyer une demande

Description du produit

XUCKY Electric en tant que fabricant et fournisseur de disjoncteurs à vide haute tension extérieurs (réenclencheur) série ZW32-24 en Chine depuis plus de 25 ans, les performances de son transformateur immergé dans l'huile sont conformes aux normes IEC60076, GB1094, GB/T6451. Entre-temps, notre transformateur de distribution a acquis une grande réputation de haute qualité et de bon prix en Russie, en Asie du Sud, en Afrique, au Moyen-Orient et en Amérique du Sud. Nous fournissons une personnalisation et un support technique. N'hésitez pas à nous contacter pour un devis compétitif et tous les supports techniques en ligne !

♦ Méthode d'installation : monté sur poteau ;

♦ Mécanisme de commande : mécanisme de commande à ressort et mécanisme de commande à aimant permanent ;

♦ Type de poteau : poteau intégré ;

♦ Application : sous-station extérieure 24kV, centrale électrique.

♦ Type de fonctionnement, manuel, électrique, télécommande.

Normes de produits

♦ Appareillage de commutation et de contrôle haute tension IEC62271-100, partie 100 : Disjoncteurs CA

♦ Disjoncteurs CA haute tension GB1984

♦ Spécifications communes GB/T11022 pour l'appareillage de commutation et de contrôle haute tension

Normes

♦ Disjoncteurs à vide CA haute tension JB/T 3855

♦ Spécification DL/T402 des disjoncteurs CA haute tension

Conditions environnementales

♦ Température ambiante : -35°C 〜+40°C ;

♦ Altitude : <2000m ;

♦ Vitesse du vent < 35 m/s ;

♦ Intensité du séisme : < niveau 8 ;

♦ Niveau sale : IV ;

♦ Lieux d'installation : Aucun risque d'incendie, d'explosion ou de saleté grave.

Principaux paramètres techniques

Non	Article	Unité	Valeur
1	Tension nominale	kV	24
2	Courant nominal	A	630/1250
3	Fréquence nominale	Hz	50
4	Courant thermique nominal	kA	20/25
5	Courant nominal de coupure en court-circuit	kA	20/25
6	Courant dynamique nominal (crête)	kA	50/63
7	Courant nominal de fermeture en court-circuit (crête)	kA	50/63
8	Temps de stabilité thermique	s	4
9	Séquence de fonctionnement nominale	Fois	O-0,3S-CO-1 80S-CO
10	Tension de tenue à la fréquence industrielle pendant 1 min (interphase, terre/fracture)	kV	65
	Tension de tenue aux chocs de foudre (crête) (interphase, terre/fracture)		125
	Tension de tenue à la fréquence industrielle du circuit secondaire 1 min		2

Non	Article	Unité	Valeur
11	Durée de vie mécanique	Fois	10000
12	Temps de coupure du courant assigné de coupure en court-circuit	Fois	30
13	Temps de coupure assignés	Fois	10000
14	Distance de contact	mm	12 ± 1
15	Au cours des voyages	mm	3±1
16	Entraxe interphase	mm	380 ± 1,5
17	Asynchronisme triphasé de fermeture et d'ouverture	MS	≤2
18	Durée du rebond de fermeture du contact	MS	≤2
19	Heure de fermeture	MS	25 〜80
20	Heure d'ouverture	MS	23 〜50
21	Vitesse moyenne d'ouverture	MS	1.1-1.7
22	Vitesse moyenne de fermeture	MS	0,5-0,9
23	Résistance du circuit conducteur principal	mΩ	≤80

Dessin de structure générale et taille d'installation (unité : mm)

1. Borne de ligne sortante supérieure

2. Interrupteur

3. Tube isolant

4. Borne de ligne sortante inférieure

5. Clip conducteur

6. Connexion flexible

7. Levier isolant

8. Ressort de pression de contact

9. Ressort d'ouverture

10. Conduire

11. Arbre sortant du mécanisme

12. Mécanisme de commande

13. Boîte de mécanisme

14. Carte de liaison du transformateur de courant

1. Poignée de commande

2. Débranchez l'arbre principal

3. Poignée d'ouverture/fermeture manuelle du disjoncteur

4. Poignée de stockage d'énergie

5. Indication d'ouverture/fermeture

6. Fiche de câblage

7. Transformateur de courant

8. Isolateur

9. Cadre isolant

10. Levier isolant

11. Terminal de ligne entrante

12. Débranchez la lame

13. Terminal de ligne sortante

14. Disjoncteur

Méthodes d'installation (unipolaire/bipolaire)

Normes de produits

♦ Appareillage de commutation et de contrôle haute tension IEC62271-100, partie 100 : Disjoncteurs CA

♦ Disjoncteurs CA haute tension GB1984

♦ Spécifications communes GB/T11022 pour les normes d'appareillage de commutation et de commande à haute tension

♦ Disjoncteurs à vide CA haute tension JB/T 3855

♦ Spécification DL/T402 des disjoncteurs CA haute tension

Conditions environnementales

♦ Température ambiante : -40°C~+40°C ;

♦ Altitude : <1000m ;

♦ La vitesse maximale du vent est de 10 km/h, la vitesse minimale du vent pour le niveau nominal (132/230 kv) est de 3,2 km/h ;

♦ Intensité du séisme : < niveau 8 ;

♦ Ligne de fuite nominale minimale : 31 mm/kV ;

♦ Degré de pollution de l'air : Classe IV.

Principaux paramètres techniques

Non	Article		Unité	Valeur
1	Tension nominale		kV	40.5
e	Niveau d'isolation nominal	1 min de fréquence industrielleTest sec (fracture, interphase, à la terre)Test humide (à la terre, isolation externe)	kV	95 85
		Tension de tenue aux chocs de foudre (crête)		185
3	Courant nominal		A	1250, 1600, 2000, 2500
4	Courant nominal de coupure en court-circuit		kA	20, 25, 31,5

Non	Article	Unité	Valeur
5	Courant nominal de fermeture de court-circuit (crête)	kA	50, 63, 80
6	Courant de tenue de crête nominal	kA	50, 63, 80
7	Courant de tenue de courte durée nominal	kA	20, 25, 31,5
8	Séquence de fonctionnement nominale		O-0.3S-CO-180S-CO
9	Courant de coupure nominal en court-circuit	fois	20
10	Durée nominale de court-circuit	s	4
11	Temps de pause	s	≤0,09
12	Durée de vie mécanique	fois	10000
13	Ampoule à vide nouvellement fabriquée	PS	≤1,33×10-3
13	Ampoule sous vide pendant 20 ans de stockage	PS	<6,6×10-2
14	Poids net du disjoncteur	kilos	800
15	Espace entre les contacts ouverts	mm	22 ± 2
16	Contacter le voyage	mm	4±1
17	Vitesse moyenne d'ouverture	MS	1,4-1,7
18	Vitesse moyenne de fermeture	MS	0,4-0,7
19	Temps de rebond à la fermeture du contact	MS	≤3
20	Synchronisme d'ouverture et de fermeture interphase	MS	≤2
21	Heure de fermeture	MS	50≤t≤200
22	Heure d'ouverture	MS	30≤t≤60
23	Résistance CC du circuit principal de chaque phase (résistance interne CT non incluse)	mΩ	≤100
24	Épaisseur cumulée de contact dynamique et fixe autorisée à s'user	mm	3
25	Pression de contact nominale	N	2500 ± 200
