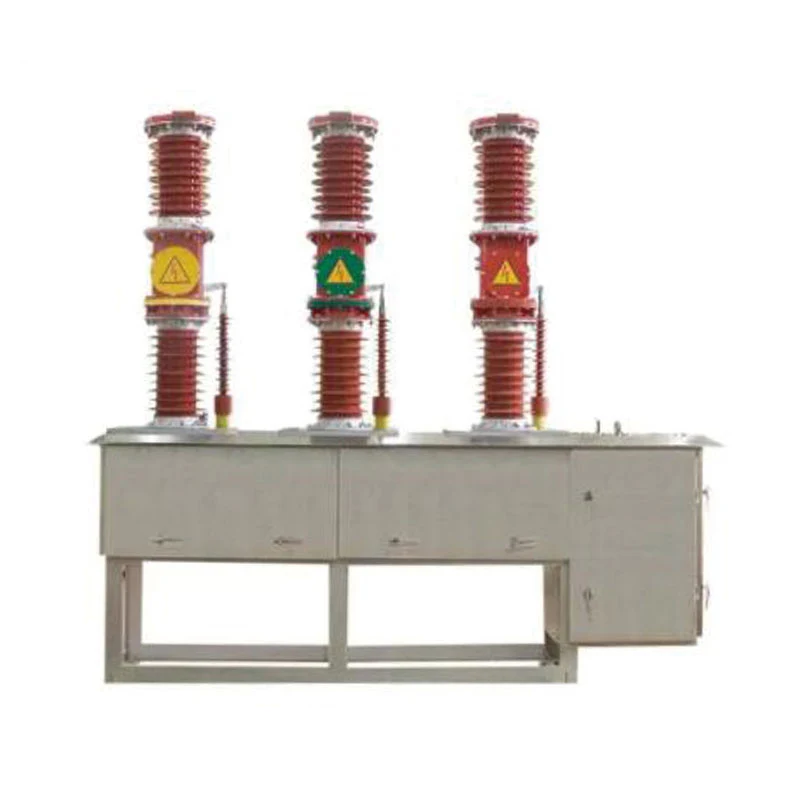

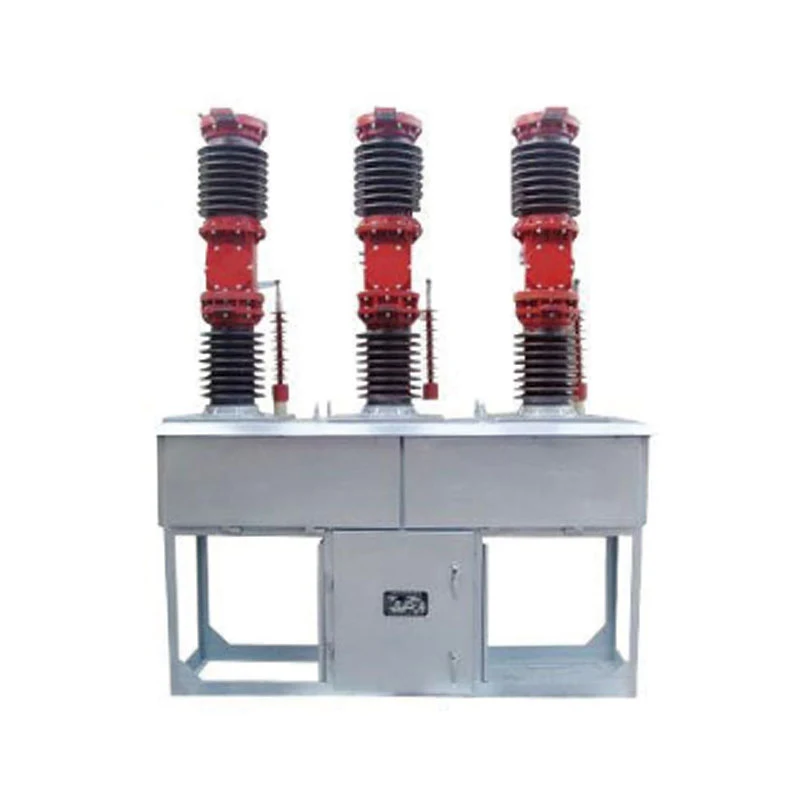

Disjoncteur à vide haute tension extérieur série ZW7-40.5

Le disjoncteur à vide haute tension extérieur série ZW7-40.5 est un équipement de commutation extérieur triphasé AC 50 Hz 40,5 kV.
♦ Méthode d'installation : installation des fondations ;
♦ Mécanisme de commande : mécanisme de commande à ressort et mécanisme de commande électromagnétique ;
♦ Matériau du poteau : caoutchouc de silicone, céramique ;
♦ Application : sous-station extérieure 33kV, centrale électrique.
♦ Transformateur de courant : installation intégrée, installation externe.

envoyer une demande

Description du produit

XUCKY Electric en tant que fabricant et fournisseur de disjoncteurs à vide haute tension extérieurs série ZW7-40.5 en Chine depuis plus de 25 ans, les performances de son transformateur immergé dans l'huile sont conformes aux normes IEC60076, GB1094, GB/T6451. Entre-temps, notre transformateur de distribution a acquis une grande réputation de haute qualité et de bon prix en Russie, en Asie du Sud, en Afrique, au Moyen-Orient et en Amérique du Sud. Nous fournissons une personnalisation et un support technique. N'hésitez pas à nous contacter pour un devis compétitif et tous les supports techniques en ligne !

Le disjoncteur à vide HT extérieur ZW7-40.5 est un équipement de commutation extérieur triphasé AC 50 Hz 40,5 kV.

♦ Méthode d'installation : installation des fondations ;

♦ Mécanisme de commande : mécanisme de commande à ressort et mécanisme de commande électromagnétique ;

♦ Matériau du poteau : caoutchouc de silicone, céramique ;

♦ Application : sous-station extérieure 33kV, centrale électrique.

♦ Transformateur de courant : installation intégrée, installation externe.

Normes de produits

♦ Appareillage de commutation et de contrôle haute tension IEC62271-100, partie 100 : Disjoncteurs CA

♦ Disjoncteurs CA haute tension GB1984

♦ Spécifications communes GB/T11022 pour les normes d'appareillage de commutation et de commande à haute tension

♦ Disjoncteurs à vide CA haute tension JB/T 3855

♦ Spécification DL/T402 des disjoncteurs CA haute tension

Conditions environnementales

♦ Température ambiante : -40°C~+40°C ;

♦ Altitude : <1000m ;

♦ La vitesse maximale du vent est de 10 km/h, la vitesse minimale du vent pour le niveau nominal (132/230 kv) est de 3,2 km/h ;

♦ Intensité du séisme : < niveau 8 ;

♦ Ligne de fuite nominale minimale : 31 mm/kV ;

♦ Degré de pollution de l'air : Classe IV.

Principaux paramètres techniques

Non	Article		Unité	Valeur
1	Tension nominale		kV	40.5
e	Niveau d'isolation nominal	1 min de fréquence industrielleTest sec (fracture, interphase, à la terre)Test humide (à la terre, isolation externe)	kV	95 85
		Tension de tenue aux chocs de foudre (crête)		185
3	Courant nominal		A	1250, 1600, 2000, 2500
4	Courant nominal de coupure en court-circuit		kA	20, 25, 31,5

Non	Article	Unité	Valeur
5	Courant nominal de fermeture de court-circuit (crête)	kA	50, 63, 80
6	Courant de tenue de crête assigné	kA	50, 63, 80
7	Courant de tenue de courte durée nominal	kA	20, 25, 31,5
8	Séquence de fonctionnement nominale		O-0.3S-CO-180S-CO
9	Courant de coupure nominal en court-circuit	fois	20
10	Durée nominale de court-circuit	s	4
11	Temps de pause	s	≤0,09
12	Durée de vie mécanique	fois	10000
13	Ampoule à vide nouvellement fabriquée	PS	≤1,33×10-3
13	Ampoule sous vide pendant 20 ans de stockage	PS	<6,6×10-2
14	Poids net du disjoncteur	kilos	800
15	Espace entre les contacts ouverts	mm	22 ± 2
16	Contacter le voyage	mm	4±1
17	Vitesse moyenne d'ouverture	MS	1,4-1,7
18	Vitesse moyenne de fermeture	MS	0,4-0,7
19	Temps de rebond à la fermeture du contact	MS	≤3
20	Synchronisme d'ouverture et de fermeture interphase	MS	≤2
21	Heure de fermeture	MS	50≤t≤200
22	Heure d'ouverture	MS	30≤t≤60
23	Résistance CC du circuit principal de chaque phase (résistance interne CT non incluse)	mΩ	≤100
24	Épaisseur cumulée de contact dynamique et fixe autorisée à s'user	mm	3
25	Pression de contact nominale	N	2500 ± 200
