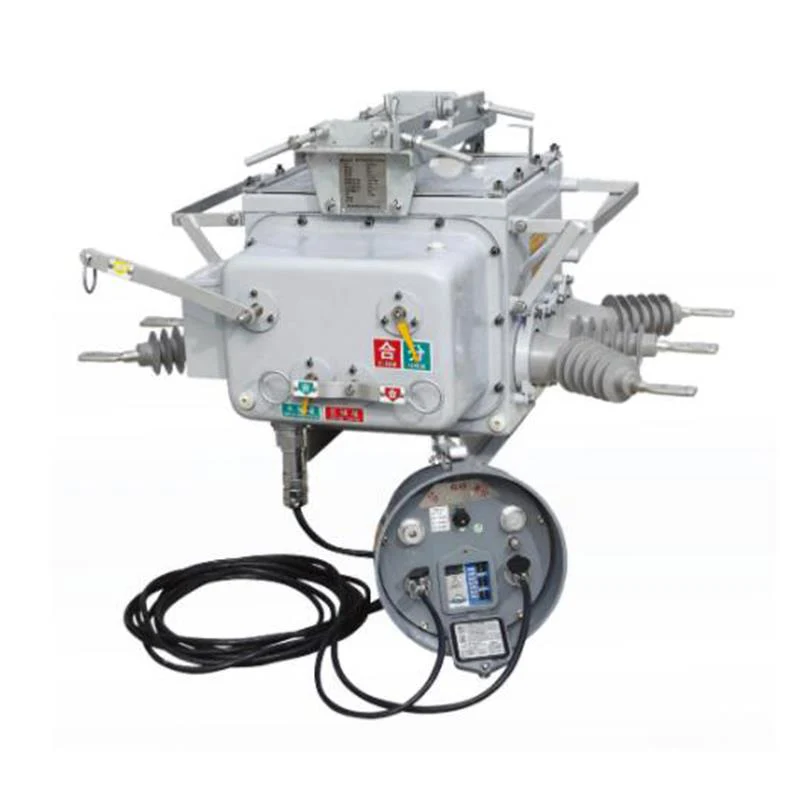

Disjoncteur à vide haute tension extérieur série ZW20-12

Le disjoncteur à vide haute tension extérieur série ZW20-12 est un équipement de commutation extérieur triphasé AC 50 Hz 12 kV.
♦ Méthode d'installation : monté sur poteau ;
♦ Type de poteau : poteau intégré ;
♦ Application : sous-station extérieure 12kV, centrale électrique.
♦ Type de fonctionnement : manuel, électrique, télécommande.

envoyer une demande

Description du produit

XUCKY Electric en tant que fabricant et fournisseur de disjoncteurs à vide haute tension extérieurs série ZW20-12 en Chine depuis plus de 25 ans, les performances de son transformateur immergé dans l'huile sont conformes aux normes IEC60076, GB1094, GB/T6451. Entre-temps, notre transformateur de distribution a acquis une grande réputation de haute qualité et de bon prix en Russie, en Asie du Sud, en Afrique, au Moyen-Orient et en Amérique du Sud. Nous fournissons une personnalisation et un support technique. N'hésitez pas à nous contacter pour un devis compétitif et tous les supports techniques en ligne !

♦ Méthode d'installation : monté sur poteau ;

♦ Type de poteau : poteau intégré ;

♦ Application : sous-station extérieure 12kV, centrale électrique.

♦ Type de fonctionnement : manuel, électrique, télécommande.

Conditions environnementales

♦ Altitude : <2000m ;

♦ Température de l'air : -40°C 〜+40°C ; changement de température quotidien <25°C ;

♦ Vitesse du vent < 35 m/s ;

♦ Niveau sale : IV ;

♦ Lieux d'installation : Pas d'incendie, de risque d'explosion, de corrosion chimique grave ou de vibrations graves ;

♦ Intensité du séisme : niveau <8.

Principaux paramètres techniques

NON	Article		Unité	Valeur
1	Tension nominale		kV	12
2	Tension de tenue à fréquence industrielle (1 min)	interphase (sèche), terre/fracture ;	kV	42/48
2	Tension de tenue à fréquence industrielle (1 min)	(humide) interphase, terre	kV	34
3	Tension de tenue aux chocs de foudre (interphase, terre/fracture)		kV	75/85
4	Courant nominal		A	630,1250
5	Fréquence nominale		Hz	50
6	Courant nominal de coupure en court-circuit		kA	20, 25
7	Valeur de crête assignée courant de tenue (crête)		kA	50, 63
8	Courant de tenue de courte durée nominal		kA	20, 25
9	Courant nominal de fermeture de court-circuit		kA	50, 63
10	Durée nominale de court-circuit		S	4
11	Séquence de fonctionnement nominale		Fois	O-0,3S-CO-1 80S-CO
12	Courant de coupure nominal en court-circuit		Fois	30
13	Durée de vie mécanique		Fois	10000
14	Tension de fonctionnement nominale (peut être personnalisée)		V	220
15	Heure d'ouverture		MS	≤80
16	Heure de fermeture		MS	≤120
17	Temps de rupture complet		MS	≤100
18	Courant de coupure de charge nominal du câble		A	50
19	Grade			E2 ~ C2 ~ M2 (10 000)
20	Courant de coupure nominal en court-circuit		Fois	30
